三爪式皮带轮轴承拆卸拉马结构

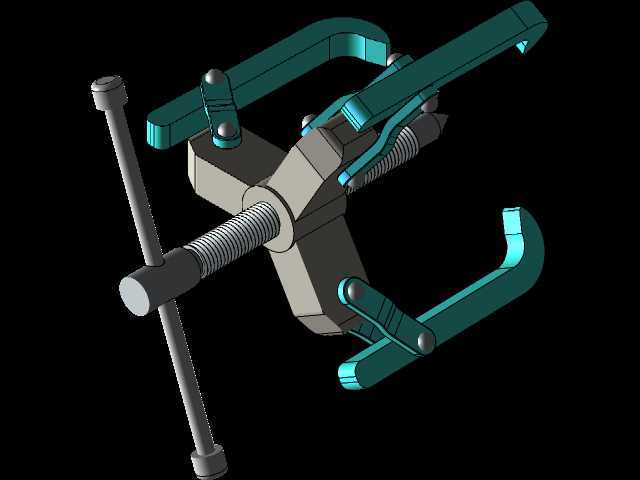

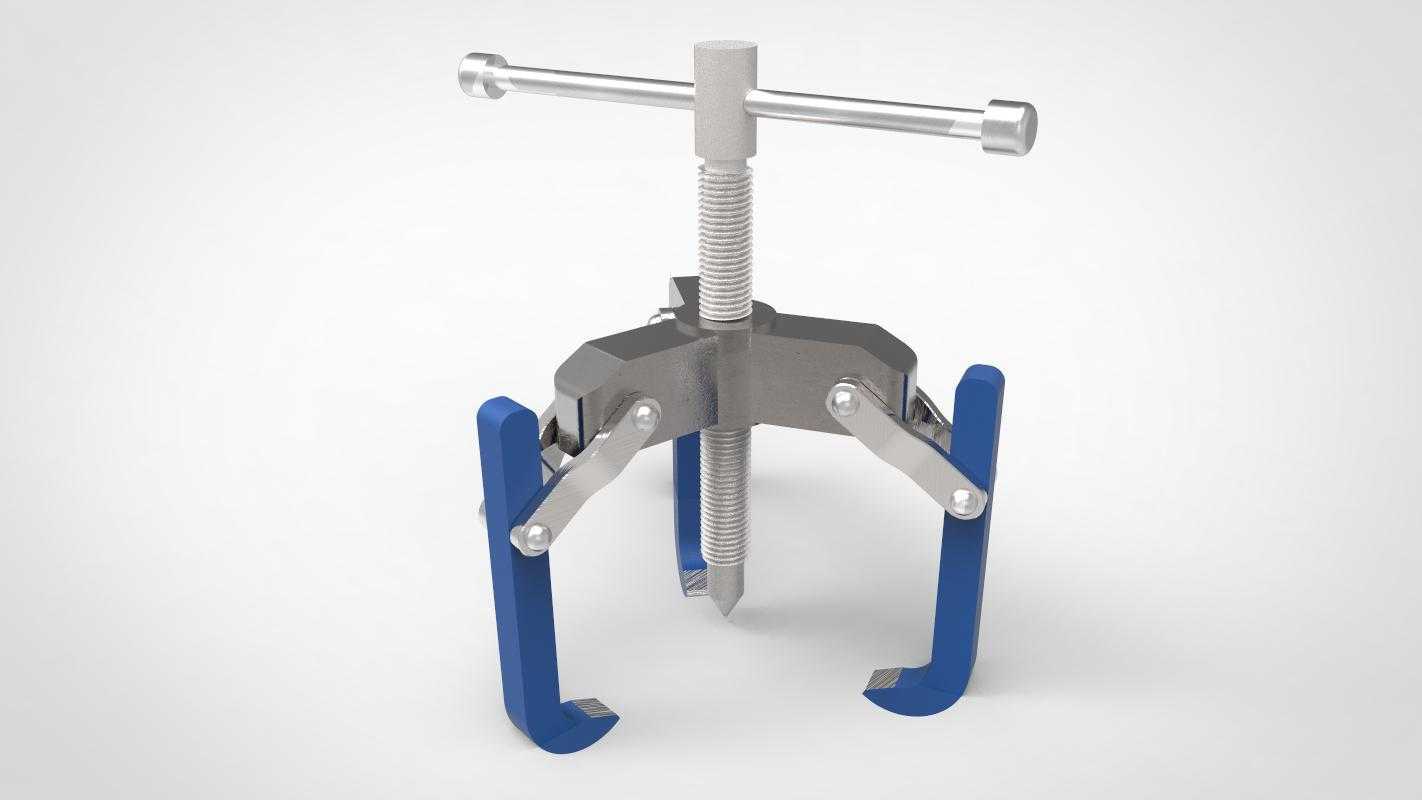

　　在机修车间的日常维保作业里，皮带轮、轴承、联轴器这类过盈配合装在轴端的零部件拆卸，一直是考验维修效率的关键环节，这款三爪式拉马就是针对这类作业场景设计的专用拆卸工具。从结构设计来看，它采用了中心顶杆配合三爪联动的布局，顶部的T型转动手柄可以提供足够的力臂，维修人员无需额外加接长杆就能输出足够的顶推力，转动中心螺杆时，顶针会牢牢抵在轴端中心孔内，避免施力过程中出现滑移跑偏的问题。三个卡爪采用了对称均布的铰接结构，卡爪的勾部做了内收的直角卡位设计，能够牢牢勾住待拆卸零件的背面端面，不会因为施力增大出现脱爪打滑的情况，卡爪与主体支架的铰接点做了间隙适配，既可以根据待拆卸零件的外径大小调整张开幅度，也能在顶推过程中自动保持受力均匀，避免单侧受力导致零件卡滞或者轴端变形。

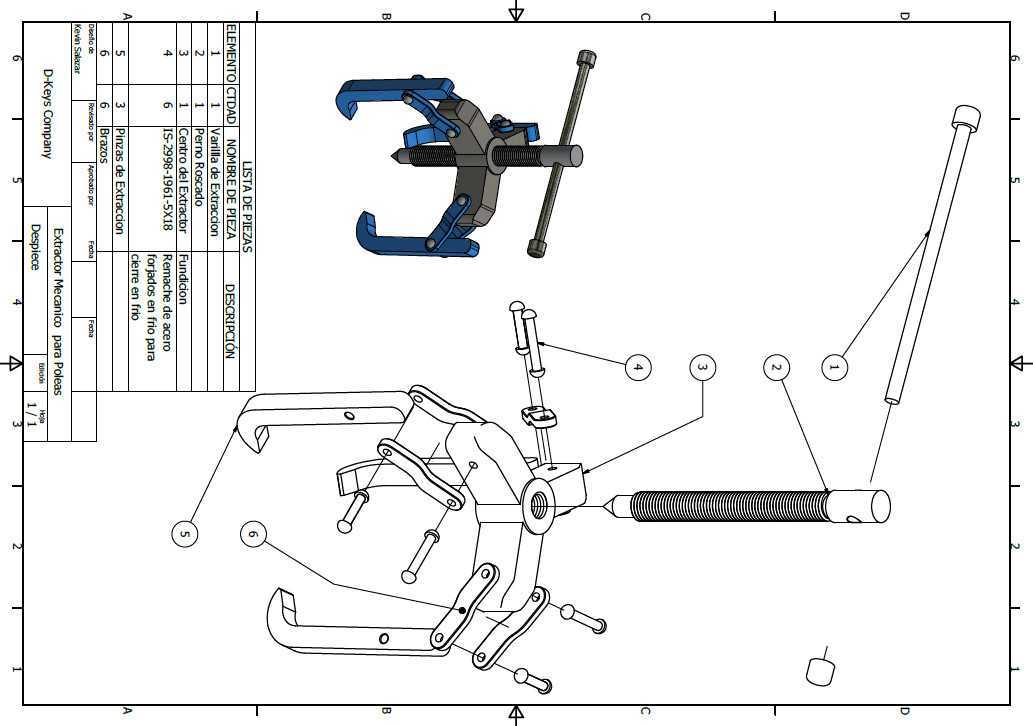

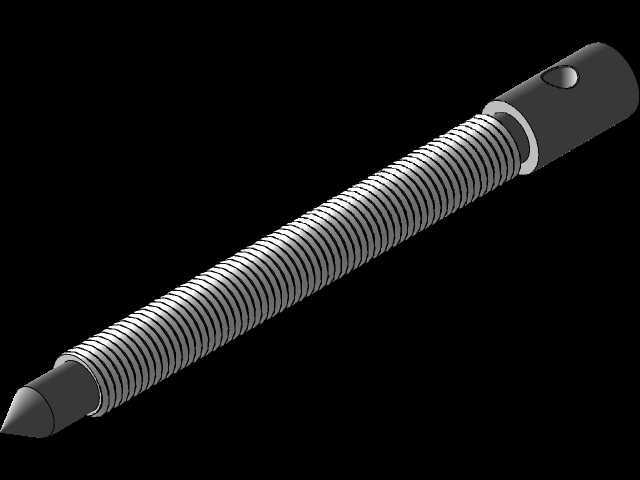

　　从实际使用场景来说，这类工具覆盖了从小型电机维保、减速机检修到传动设备拆装的多个作业面，不管是拆卸装在电机输出轴上的皮带轮，还是卡在轴承座内的滚动轴承，或是过盈装配的联轴器、齿轮，都能通过调整卡爪的张开角度适配不同直径的工件，不需要针对不同尺寸的零件准备多套专用拆卸工装，能有效减少车间工具储备的品类压力。设计过程中，卡爪的行程做了充分的冗余考虑，常规中小型传动件的装配过盈量对应的拆卸行程都能覆盖，不需要中途多次调整卡爪的卡位位置，一次装夹就能完成整个拆卸流程。中心螺杆采用了梯形螺纹的传动设计，相比普通三角螺纹，它的传动效率更高，承重能力更强，长时间反复施力也不会出现螺纹滑牙的问题，螺杆的表面做了光滑处理，转动时的阻力更小，配合顶针部位的活动端头，顶在轴端转动时不会跟转磨损轴端中心孔。

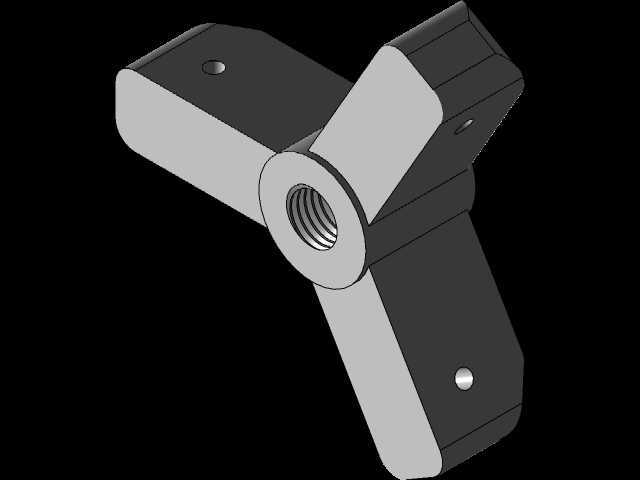

　　从安装边界和尺寸适配来看，这款拉马的三个卡爪最大张开直径可以覆盖常规中小型工业传动件的尺寸范围，最小收拢直径可以适配小规格的微型轴承拆卸，中心顶杆的行程足够应对常规轴类零件的装配深度，作业时只需要保证卡爪勾住的工件端面有足够的承力宽度，不会因为受力过大出现端面崩裂即可，不需要额外的安装固定空间，在设备周边空间狭窄的维保场景下也能正常操作，比如安装在设备腔体内部的轴承拆卸，不需要拆解周边的其他附属部件就能完成作业。卡爪的主体部分采用了高强度的结构设计，受力时的变形量控制在极小范围内，不会因为长期受力出现卡爪外张变形导致的夹持力下降问题，铰接销轴做了耐磨处理，反复调整张开角度也不会出现松旷间隙，保证长期使用后的夹持精度。

　　在实际操作逻辑上，这款拉马的施力路径是沿着轴的中心轴线方向，完全避免了传统撬棍拆卸、锤击拆卸带来的偏载问题，不会因为受力歪斜导致轴弯曲、轴承碎裂、皮带轮崩边这类维修次生故障，能有效保护待拆卸的零部件和配套轴件，很多经过拆卸的零部件如果没有损坏，检修完成后还可以继续装配使用，大幅降低了维保过程中的零件损耗率。相比两爪式的拉马结构，三爪对称布局的对中性更好，施力时三个卡爪的受力均匀，不会出现两爪结构容易出现的工件偏斜卡滞问题，尤其是对于圆形的皮带轮、轴承类零件，三爪的包裹性更好，夹持更稳固。T型手柄的两端做了圆滑处理，转动时不会硌伤手掌，即使是手上沾有机油的情况下也能稳定发力转动，不需要额外佩戴防滑手套就能操作。整体结构没有复杂的锁止、调节机构，新入职的机修人员只需要简单讲解就能掌握使用方法，不需要复杂的操作培训，在现场应急维修场景下能快速投入使用。
