多规格铝合金V型槽传动滑轮组

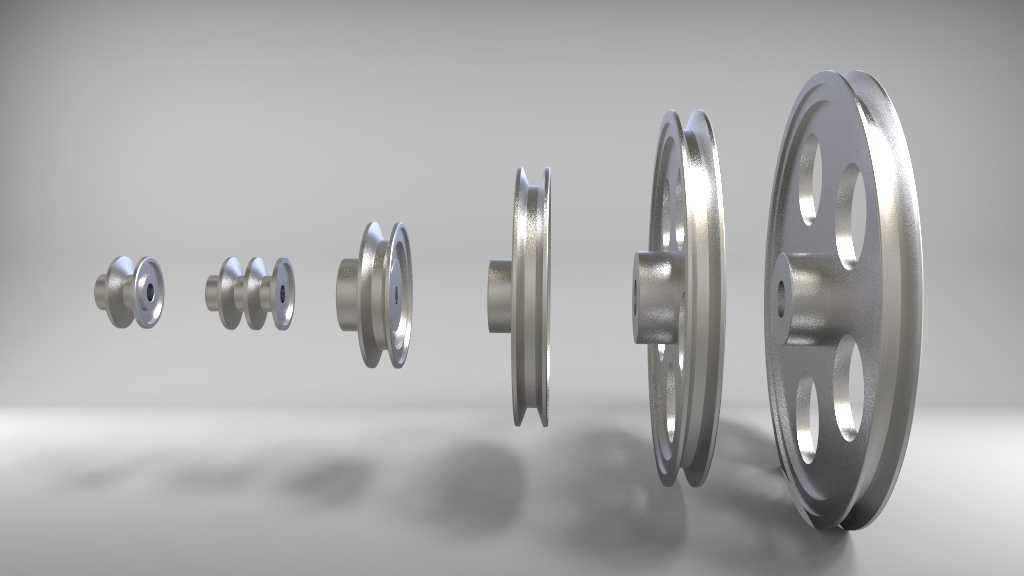

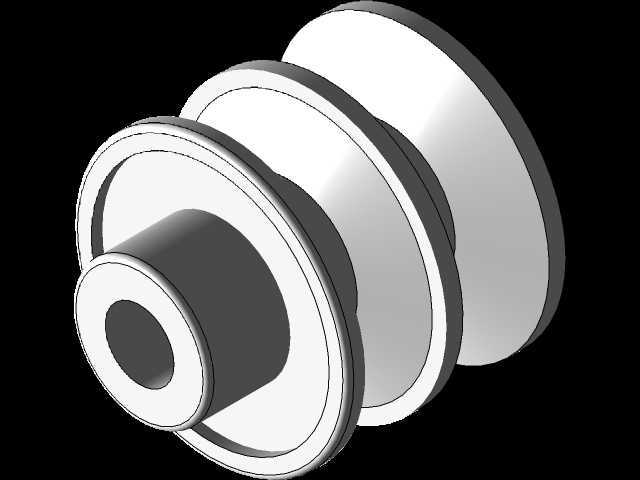

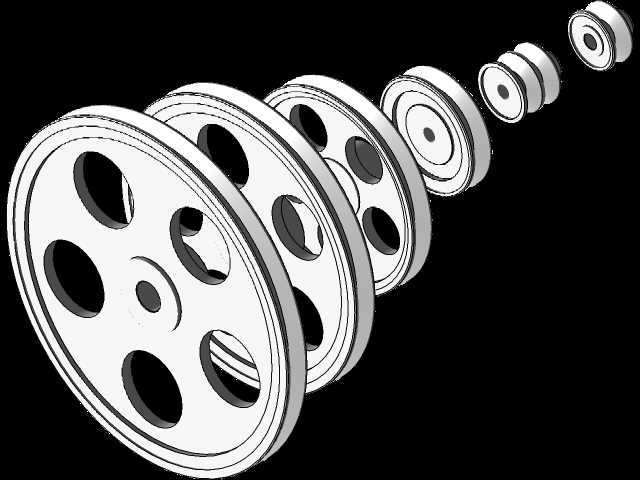

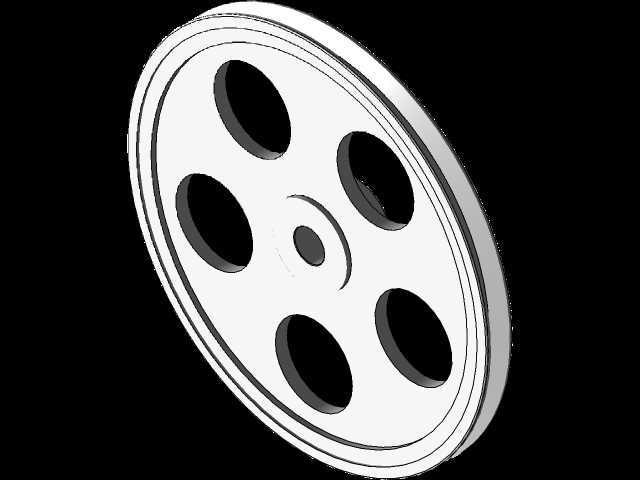

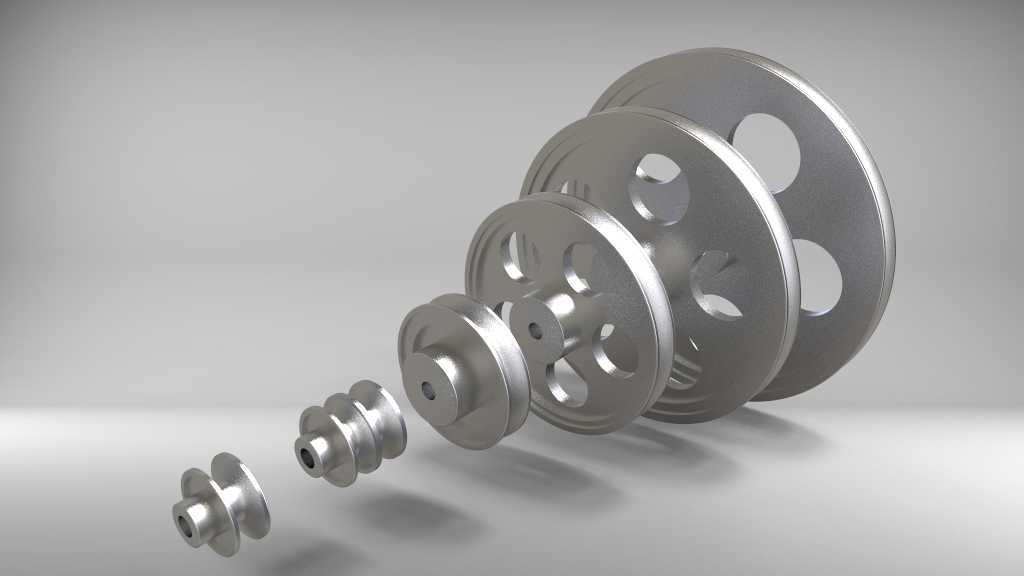

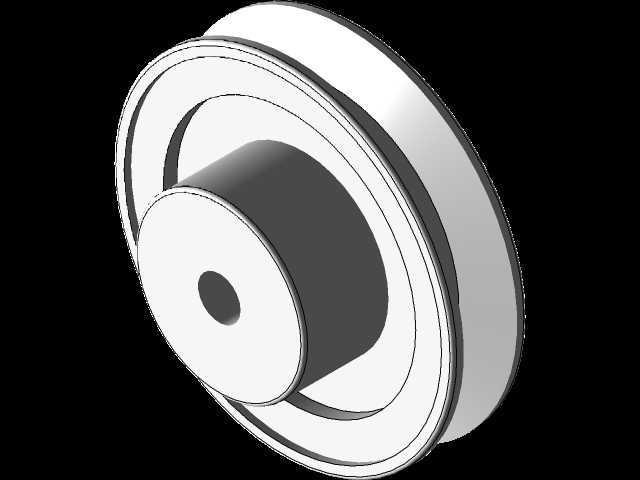

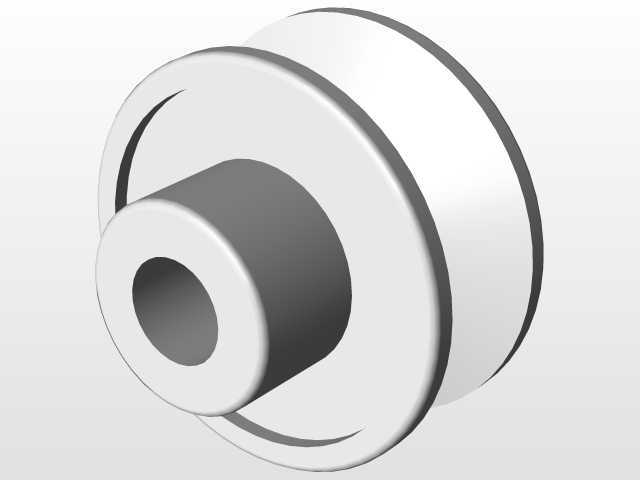

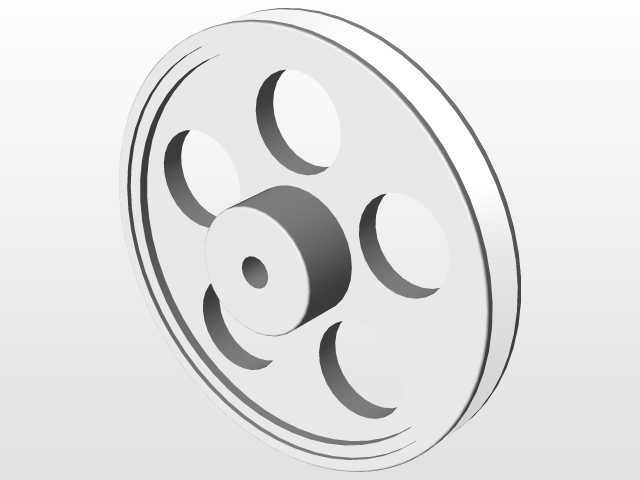

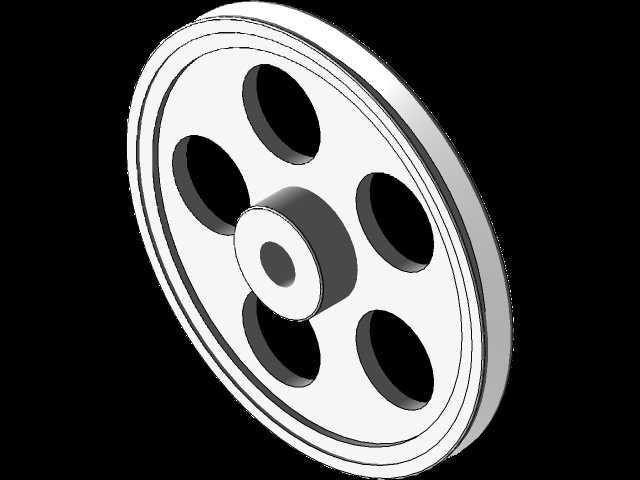

　　这套铝合金V型槽滑轮组覆盖了从微型到中型的多档尺寸规格，主要适配三角带、圆带等常见的柔性传动介质，在轻工输送设备、小型自动化生产线、家用DIY传动装置、门窗滑动机构、小型农机传动段都有非常广泛的适配场景。不同直径的滑轮对应不同的传动比需求，设计时首先根据传动系统的转速匹配要求，选定对应节圆直径的轮体，再结合安装空间的边界限制，确认轮辐的减重孔布局——大直径轮体采用多辐条带镂空孔的结构，既保证轮体的径向刚度，避免高速转动时出现径向跳动超差，又能尽可能降低轮体自身的转动惯量，减少传动过程中的无功损耗，小直径轮体因为自身尺寸受限，采用实心轮缘加中心安装凸台的结构，保证轴孔配合段的壁厚足够，避免长期受皮带张紧力作用出现轴孔开裂、

　　轮缘变形的问题。轮体的V型槽角度经过通用传动标准适配，槽面的粗糙度控制在适合皮带贴合的区间，既不会因为过于光滑出现传动打滑，也不会因为粗糙度过高加速皮带的磨损，槽深的设计预留了足够的皮带嵌入量，保证传动过程中皮带不会从槽内脱出，同时也避免了皮带底部与槽底接触导致的传动比失准。中心安装孔的尺寸按照不同轮体的承载能力做了梯度设计，大直径轮的轴孔配合长度更长，可适配带键槽的传动轴，传递更大的扭矩，微型小直径轮的轴孔可适配光轴加顶丝的固定方式，适合轻载、低转速的传动场景，安装时需要注意保证轮体的端面跳动量在允许范围内，多轮组平行安装时要保证所有轮的槽位处于同一平面，避免皮带出现偏磨、跑偏的问题。

　　铝合金材质的选用让整套滑轮组具备优秀的防锈能力，在潮湿、轻度腐蚀的工况下也能长期稳定工作，相比钢制滑轮重量更轻，对传动轴的径向载荷更小，能有效延长支撑轴承的使用寿命，轮体的表面做了均匀的氧化处理，提升了表面硬度，增强槽面的耐磨性能。在实际选型应用中，需要根据传递的功率大小、皮带的型号规格、安装空间的轴向与径向尺寸限制，选定对应规格的滑轮，同时核算张紧力作用下轮体的抗弯强度，确保长期运行时轮缘不会出现形变，对于高速传动的场景，还要对选定的滑轮做动平衡校验，避免高速转动时产生额外的振动，影响整套传动系统的稳定性。不同规格的滑轮可以组合使用，通过搭配不同直径的轮体实现多级变速，满足不同输出转速的需求，在小型输送线的驱动端，

　　常采用大直径滑轮搭配电机端小直径滑轮的组合，实现减速增扭的效果，在需要高速输出的场景则反向搭配，提升从动端的转速。轮体的安装凸台做了同轴度约束设计，保证安装后轮体的回转中心与传动轴中心完全重合，减少转动时的偏心振动，辐条上的镂空孔除了减重作用，也能在轮体转动时带动周边空气流动，一定程度上带走传动过程中皮带与槽面摩擦产生的热量，降低皮带的工作温度，延长皮带的老化周期。
