工业级金属公头电源接插件结构设计

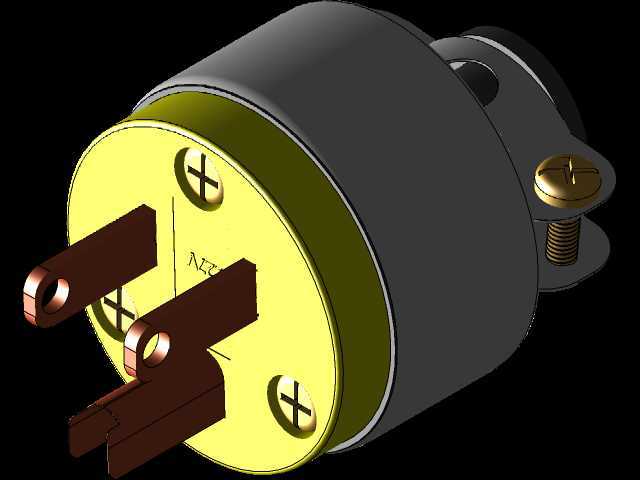

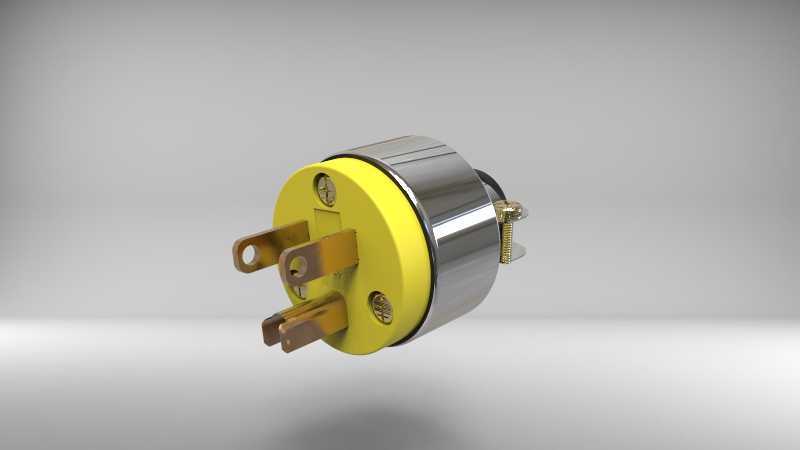

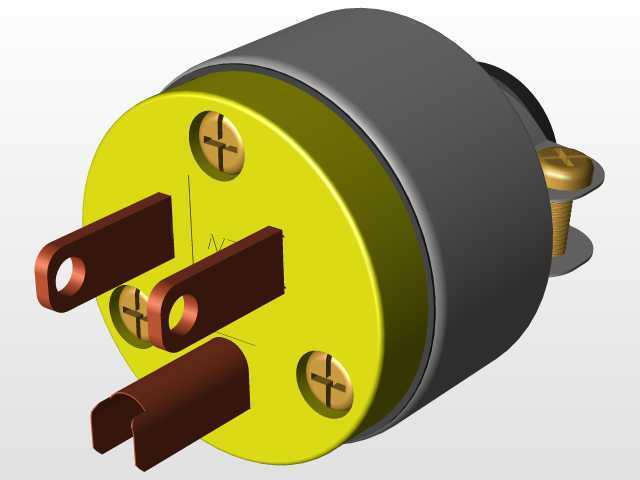

　　这款金属外壳公头电源接插件，主要面向工业配电、临时施工供电、户外电力设备接驳等场景设计，区别于民用塑料外壳插头，其金属壳体结构能够抵御施工现场的磕碰、拖拽磨损，适配工地临时配电箱、移动检修电源盘、户外作业电动设备的供电连接需求，在电力运维、车间设备临时取电、展会临时供电等场景中，能够承受比民用插头更高频次的插拔与外力拉扯，降低接插件外壳碎裂导致的带电部件外露风险。从结构设计逻辑来看，这款接插件采用金属外壳与绝缘内芯分体装配的思路，前端插片部分采用黄铜基材，接触片厚度预留足够载流余量，插片根部与绝缘内芯的嵌合位置设计有防松脱卡位，避免多次插拔后插片出现松动移位；插片端部做了圆角导正处理，插拔时能够自动对准母座插孔，

　　减少插片剐蹭变形的概率，同时降低插拔所需的操作力度。黄色绝缘端盖采用高强度绝缘材质，与金属壳体之间通过卡扣加侧面紧固螺丝的方式固定，既保证绝缘防护性能，也方便后期拆解检修内部接线端子，端盖上的固定螺丝采用沉头设计，不会突出端盖平面，避免插拔过程中勾挂线缆或者操作人员衣物。金属外壳尾部设计有接线锁紧结构，线缆接入后可通过尾部的紧固夹头夹紧线缆外护套，避免拉扯线缆时线芯与接线端子脱离，同时金属外壳整体做了圆滑倒角处理，没有尖锐棱角，操作人员手持插拔时不会划伤手部，壳体表面的镀铬处理既提升了防锈能力，也能在油污、粉尘较多的作业环境中方便擦拭清洁。从安装边界尺寸来看，这款接插件的整体直径控制在常规工业接插件的通用尺寸范围内，

　　能够适配市面上同规格的母座防护盖，插片的间距、伸出长度完全符合对应制式的接插件尺寸规范，不会出现插片错位无法插入的问题；尾部的线缆接入空间能够容纳常规规格的三芯电力电缆，接线端子的螺丝规格适配常用的电工螺丝刀，现场接线无需特殊工具即可完成操作。在功能特性上，这款接插件的金属外壳能够在接插件意外受到挤压、碰撞时承担主要外力，保护内部的绝缘内芯与带电部件，相比全塑料外壳的插头，在低温环境下也不会出现塑料脆化开裂的问题，适配北方冬季户外施工的使用环境；插片的接触面积经过优化，大电流通过时的温升控制在安全范围内，长时间满负载运行也不会出现插片过热氧化的问题，接插件的插拔寿命满足工业场景高频次使用的需求，

　　内部的绝缘内芯在插片与金属外壳之间形成足够的爬电距离，即使在湿度较高的作业环境中，也能避免出现绝缘击穿的风险。设计过程中重点平衡了结构强度与操作便利性，金属外壳的壁厚经过反复校核，既保证足够的抗冲击强度，也不会让整体重量过大导致插头在母座上出现下坠松脱的情况，侧面的接地端子与金属壳体之间做了可靠的电气连接，当设备端出现漏电情况时，能够通过接地回路触发保护装置动作，保障操作人员的用电安全。
