工业控制用双按钮启停开关组件

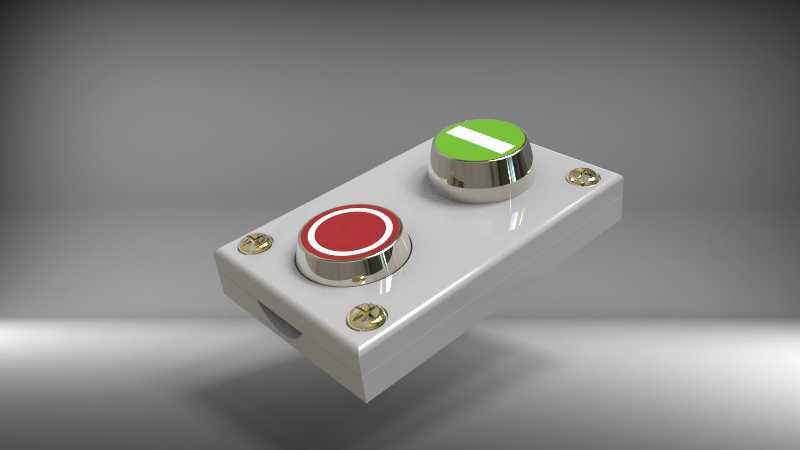

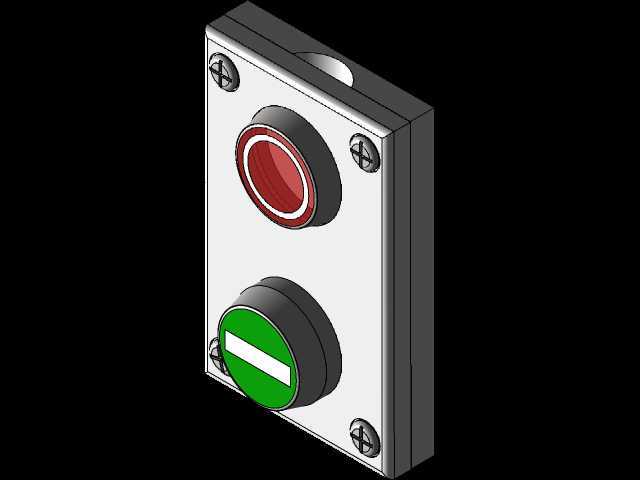

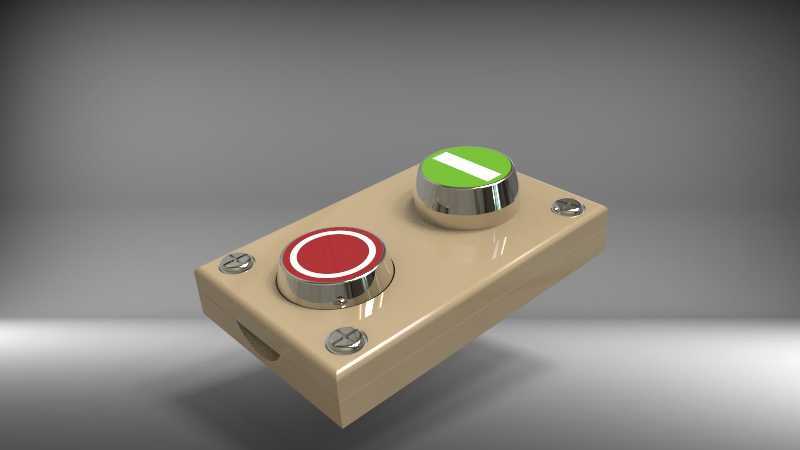

　　这款双按钮开关组件主要面向工业设备的本地操作端设计，常见应用场景覆盖生产线工位旁的单机设备控制、小型动力设备的就近启停操作、检修工况下的现场手动控制环节，在输送线单机段、小型冲压辅助设备、实验室台架测试装置、低压配电支路现场控制端都能见到同类结构的应用。从实际使用逻辑来看，绿色带标识按钮承担启动、合闸、运行确认的触发功能，红色带环标识按钮承担停止、分闸、急停触发的常规非安全级停止功能，两个按钮集成在同一个安装盒体上，能够避免操作人员在启停操作时找错操作位，减少误触概率。

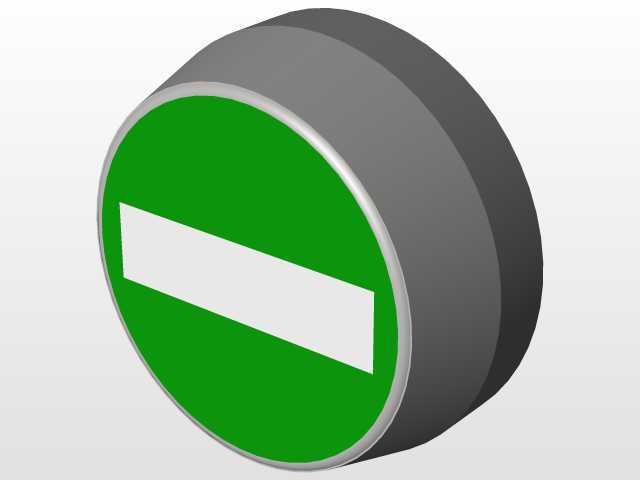

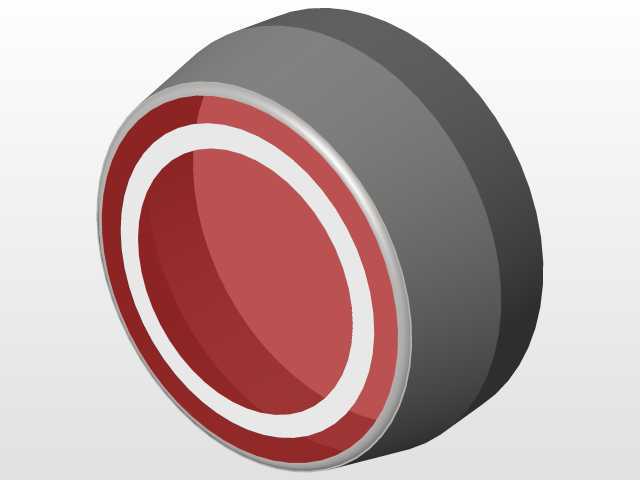

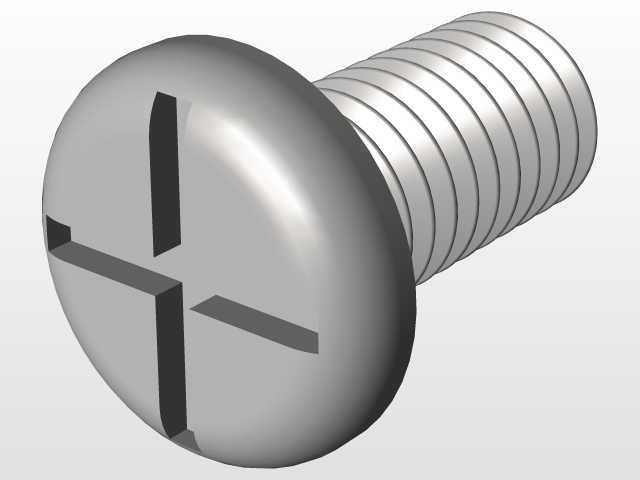

　　设计层面上，盒体采用方正的工程塑料壳体结构，四个角位预留沉头安装孔，适配M3-M4规格的十字盘头螺丝固定，安装孔位的跨距参考常规小型按钮盒的通用安装尺寸，横向孔距约60mm，纵向孔距约35mm，能够直接适配市面上多数标准安装支架、设备面板预留位的开孔尺寸，不需要额外做安装位的二次改造。按钮本身采用金属镶边结构，按键面做了防滑纹理处理，绿色按键表面的白色横条标识、红色按键的环形标识都做了模内成型处理，长期按压使用不会出现标识磨损脱落的问题，按键的触发行程约2.5mm，触发压力控制在3-5N区间，既不会因为轻微震动导致误触发，也不会因为按压力度过大造成操作人员长时间操作的手部疲劳。

　　盒体侧面预留线缆穿入孔位，适配直径6-8mm的设备控制线缆，内部预留足够的接线空间，能够容纳两个按钮的常开常闭触点接线端子，常规接线时绿色按钮接常开触点串入控制回路启动端，红色按钮接常闭触点串入控制回路停止端，不需要额外增设接线端子排就能完成常规接线作业。壳体的边角做了R2左右的圆角处理，既避免安装时锐边划伤操作人员，也能减少壳体受外力撞击时的应力集中问题，提升壳体的抗冲击性能。

　　从安装边界来看，这款开关组件的整体厚度约35mm，安装后突出安装面的高度约32mm，不会因为突出尺寸过大影响设备周边的人员通行，也不会被周边移动的工件、工装剐蹭到按键造成误动作。按钮的凸起高度比盒体表面高约8mm，操作人员不需要刻意低头寻找按键位置，凭手部触感就能快速定位两个按钮的位置，适合戴薄劳保手套的工况下操作。盒体表面做了细磨砂纹理处理，不容易残留油污、指纹，在有少量切削液、粉尘的车间环境下，只需要用干布擦拭就能清理表面污渍，不会因为表面积污导致按键标识看不清。

　　在结构可靠性设计上，按钮与盒体的配合处做了密封槽设计，加装橡胶密封圈后能够达到IP54左右的防护等级，能够应对车间日常的飞溅水滴、粉尘飘落的工况，不会因为少量粉尘进入按钮内部造成触点接触不良。两个按钮的间距设置为30mm，刚好符合成年人手指按压的操作间距，按压其中一个按钮时不会误碰到相邻的另一个按钮，同时也不会因为间距过大导致操作时手部移动距离过长，影响操作效率。盒体底部设计有浅定位凸台，安装时凸台可以嵌入安装面板的预留开孔内，不需要额外做定位治具就能快速找准安装位置，提升现场安装的效率。
