手摇式简易台锯木工切割作业台结构

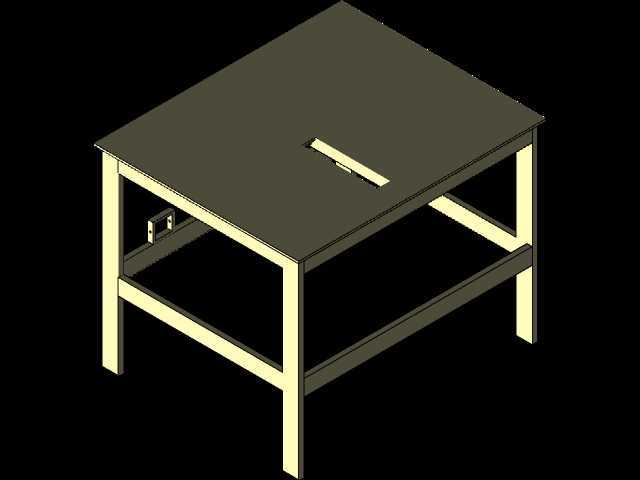

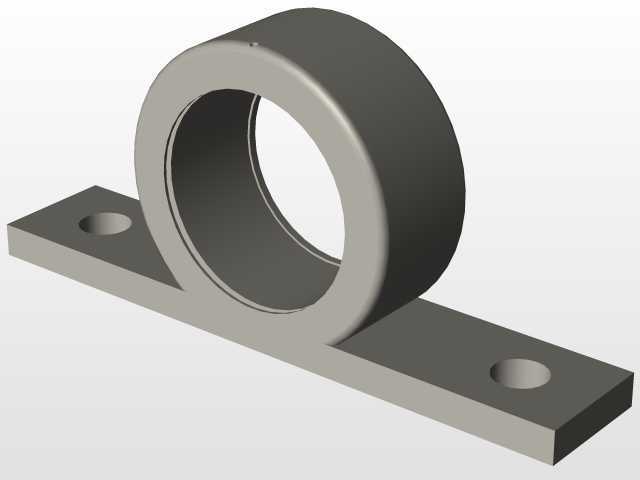

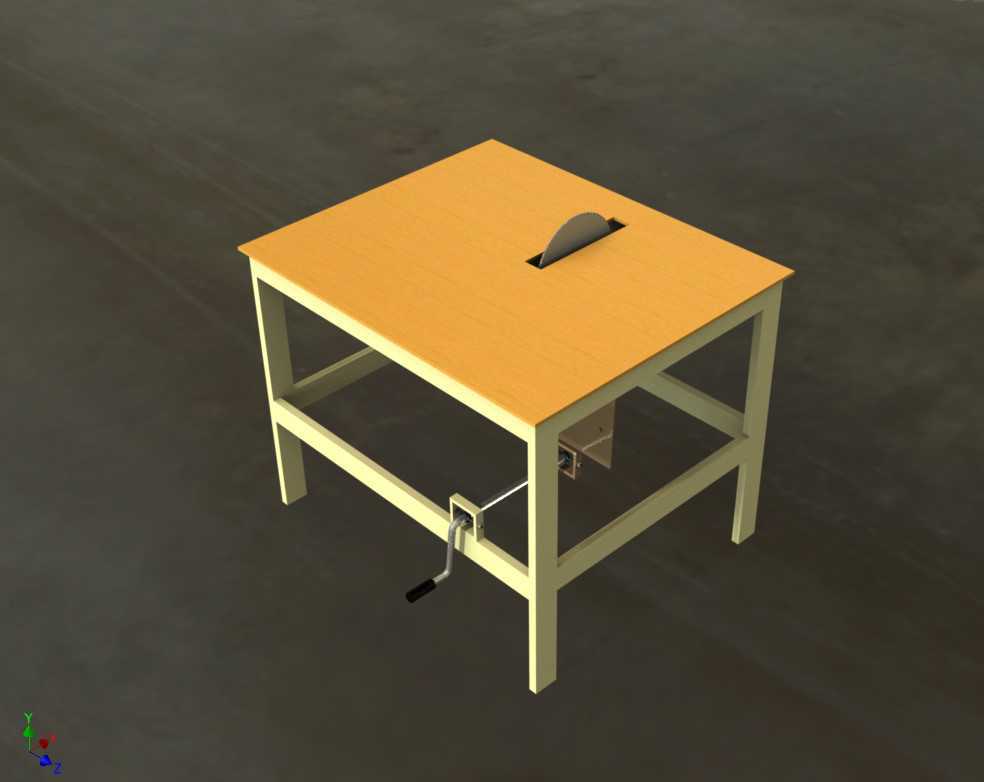

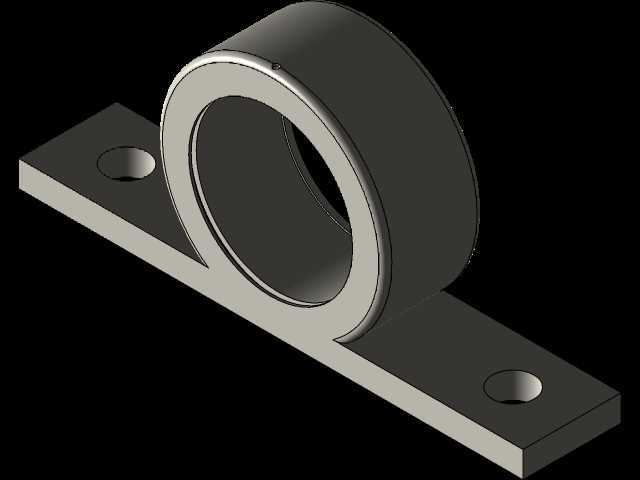

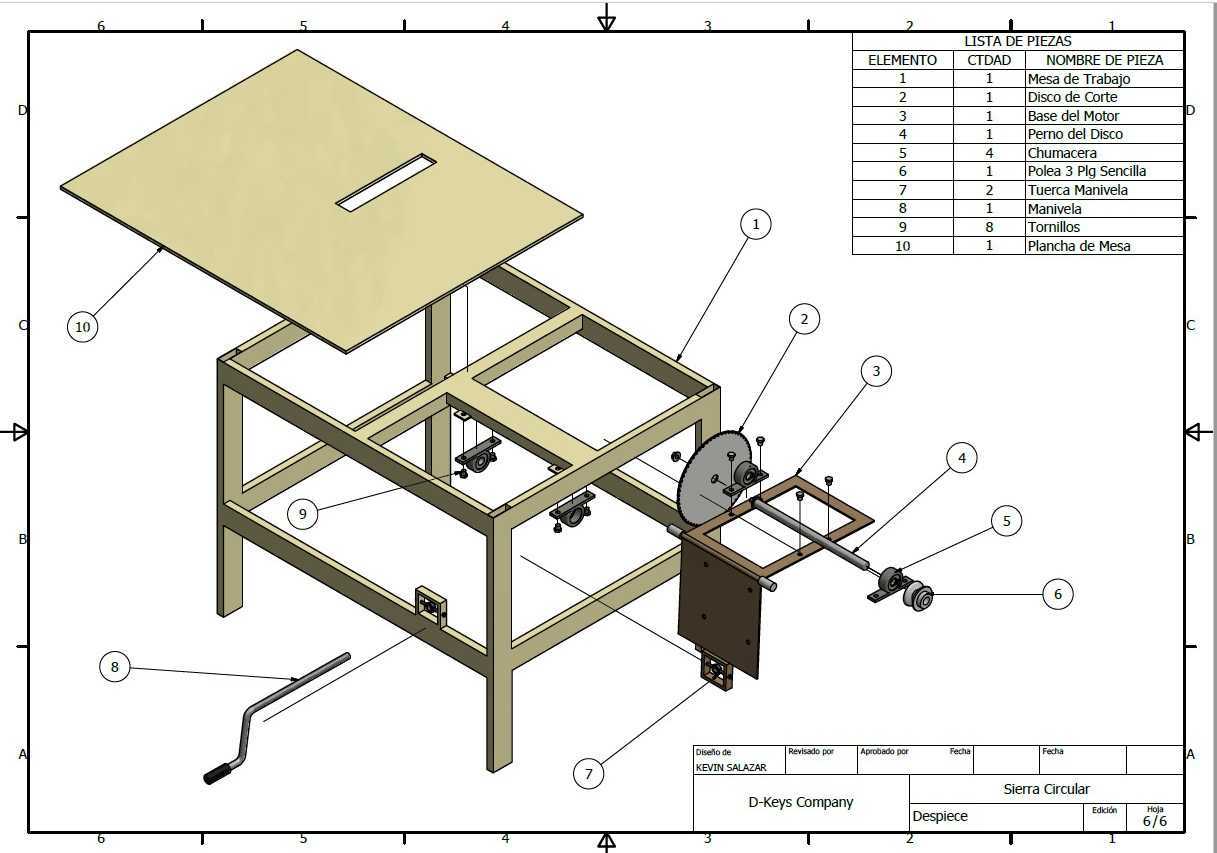

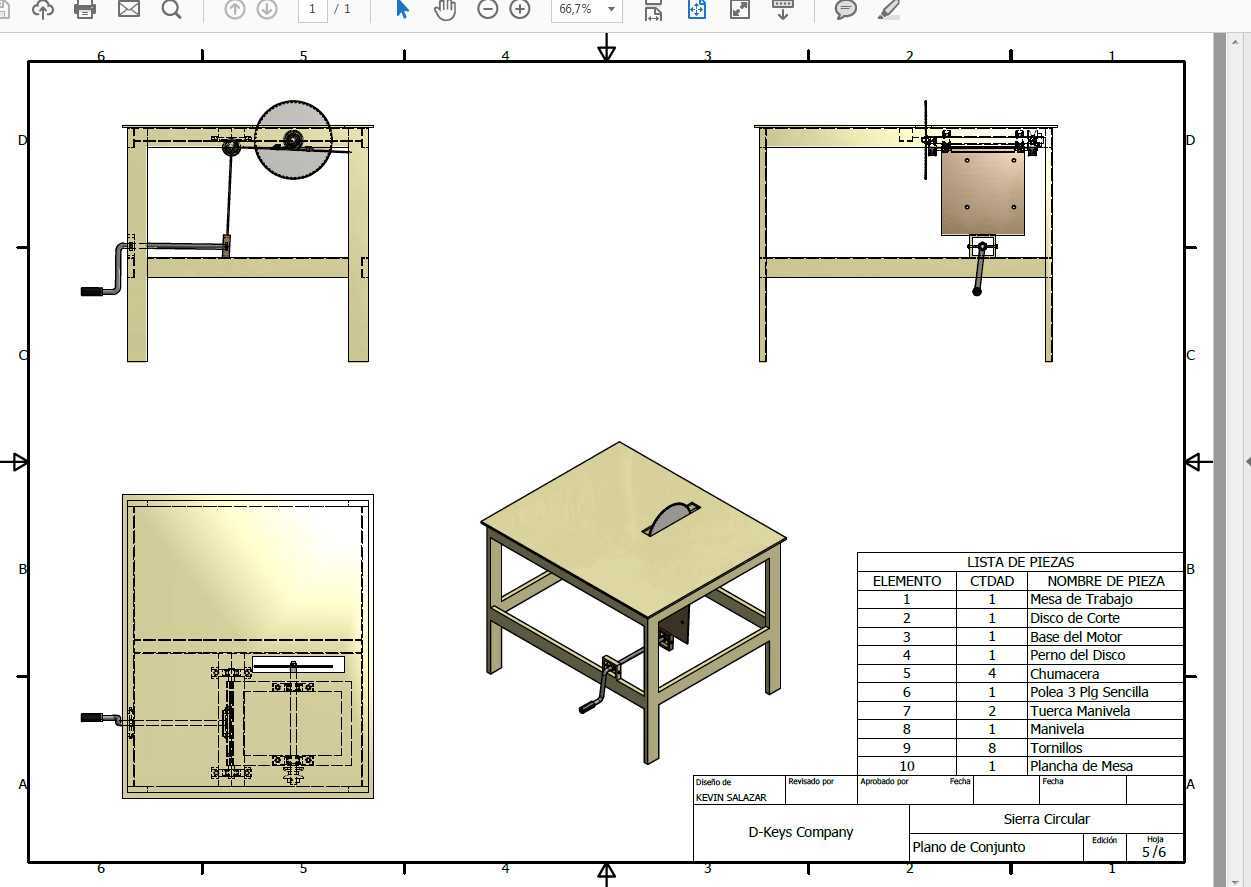

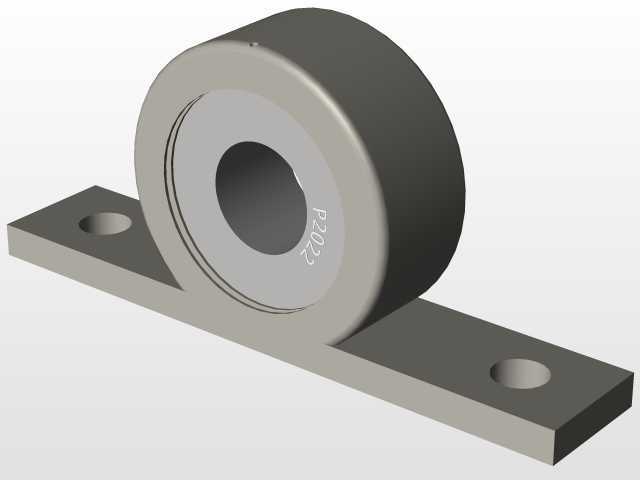

　　这款手摇进给式台锯作业台，主要面向小型木工加工作业场景，适配个体木工作坊、家装现场临时加工、教学实训工位这类对设备占地要求小、无需外接复杂动力源的使用环境，区别于大型固定式台锯的笨重形态，整体采用框架式方管焊接支撑结构，四条竖直方管支腿通过上下两层横向方管拉筋完成刚性连接，下层拉筋除了提升框架整体抗扭性能外，还预留了手摇进给机构的安装位，避免操作时腿部与传动结构发生干涉。工作台面采用整张高密度复合板材铺设，表面做耐磨平整处理，锯片伸出位置开设窄长槽口，槽口宽度控制在刚好允许锯片旋转通过的范围，既避免加工时木屑从槽口大量掉落至机架内部，也能防止小尺寸木料卡入槽口引发安全隐患。手摇进给机构通过带座轴承固定在机架侧方的安装支架上，

　　摇臂与锯片主轴之间通过连杆传动结构连接，摇动手柄时可带动锯片完成定速旋转，进给转速完全由操作人员手动控制，针对不同硬度的木料、不同厚度的切割需求，可以灵活调整摇转速度，避免硬质木料切割时进给过快导致锯片卡滞、崩齿的问题，相比电动台锯的固定转速，手动控制的模式更适合新手操作，也能在无供电的户外作业场景下完成基础锯切任务。设备整体的安装边界控制在1.2米见方的占地范围内，工作台面高度设置为0.75米，符合成年人站立作业的人机工程高度，操作时无需弯腰俯身，长时间作业的疲劳度更低；支腿底部预留了膨胀螺栓安装孔，若在固定工位长期使用，可以通过膨胀螺栓将设备与地面固定，进一步提升锯切作业时的整机稳定性，避免切割硬木时整机出现晃动偏移。

　　从设计思路上看，这款设备优先考虑结构简易性与维护便捷性，所有传动部件均外露设置，日常清理锯末、更换锯片时无需拆解复杂的外壳护罩，锯片主轴采用标准件设计，适配市面通用规格的木工圆锯片，备件采购替换成本极低；框架焊接完成后仅做除锈喷漆处理，没有多余的装饰性结构，所有棱角位置都做了圆角打磨，避免搬运、操作时剐蹭伤人。实际使用过程中，操作人员可将待切割木料放置在台面上，对准锯片伸出位置后匀速推送木料，同时另一只手缓慢摇动手柄带动锯片旋转，即可完成直料切断、简单开料的基础作业，针对厚度不超过30mm的实木板材、密度板、木方都能顺利完成切割，虽然切割效率不及电动台锯，但设备本身无电机部件，整体重量控制在40kg以内，

　　两名操作人员即可完成抬运转移，非常适合流动作业、临时加工点位的使用需求。机架下层的横向拉筋除了结构加强作用外，还可以临时放置备用锯片、测量工具等常用物件，减少作业时来回取放工具的走动距离；锯片下方的机架位置预留了木屑收集的挂接位，可配套简易布袋收集锯末，减少作业现场的木屑扬尘。在结构强度校核层面，方管框架的壁厚选型满足最大50kg的台面承重需求，即使放置较重的硬木料也不会出现台面变形、框架失稳的问题；手摇机构的传动连杆做了镀锌防锈处理，长期在木屑多、湿度略高的木工作业环境下使用也不易出现锈蚀卡滞，日常维护仅需定期给轴承位置加注润滑脂即可，没有复杂的维保要求。
