车载蓝牙控制继电器驱动电路板结构设计

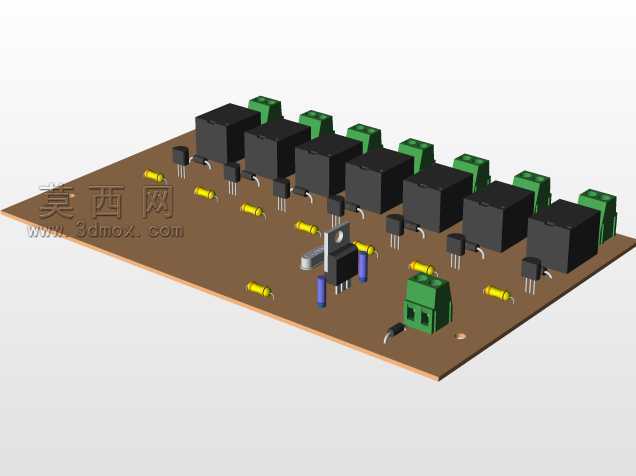

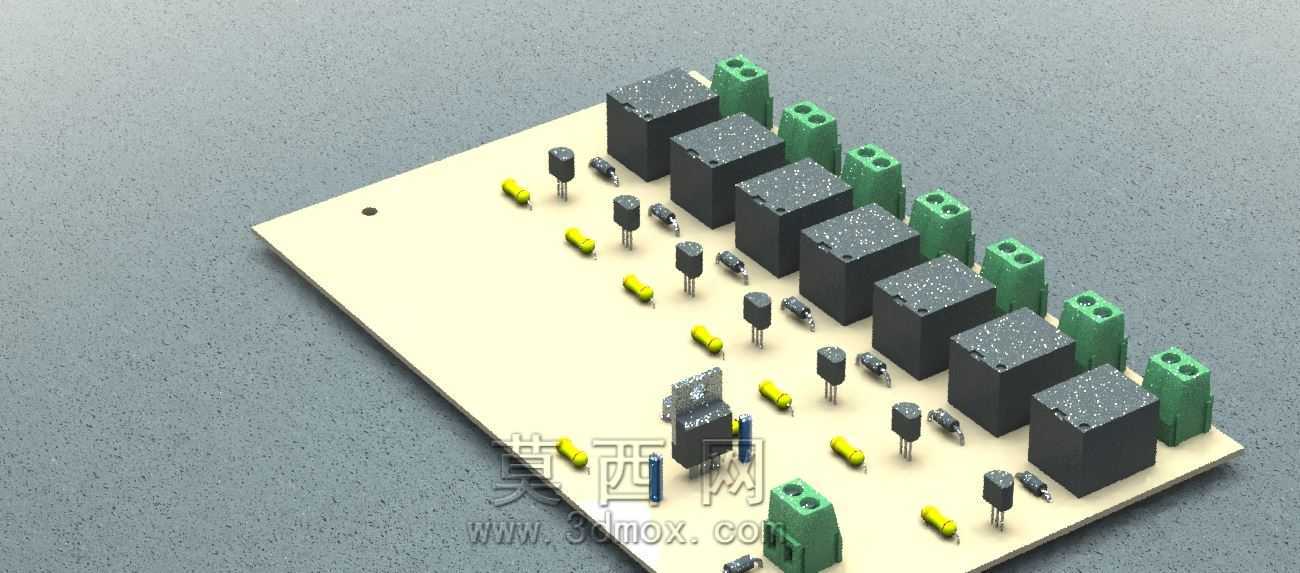

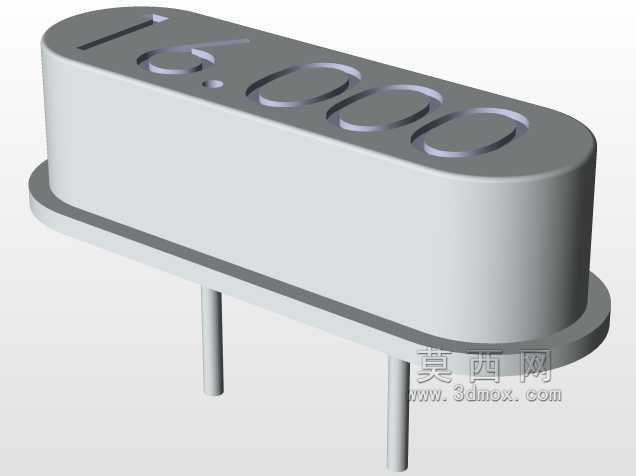

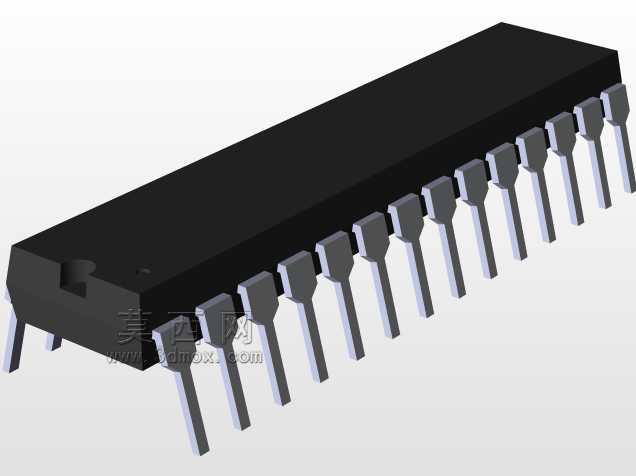

　　这套电路板结构主要面向乘用车辆后装电控改装场景，适配车载低压直流供电环境，核心作用是通过蓝牙无线信号实现车载外接用电设备的远程通断控制，常见应用包括车内氛围灯组控制、车载辅助电器供电切换、改装外设的逻辑触发等场景，解决传统车载改装需要布设物理开关走线、操作位置受限的实际问题。从结构布局来看，整块PCB采用单面板布局设计，板载元件排布遵循强弱电分离的布线原则，板边等距排布的绿色接线端子为大电流负载输出端，每个端子对应一路继电器的常开触点输出，可直接对接车载12V用电设备的供电回路，端子旁对应布置的黑色方块元件为功率继电器，单路触点载流能力匹配车载常规外设的功率需求，可承载车灯、小型气泵、车载影音外设等设备的工作电流，

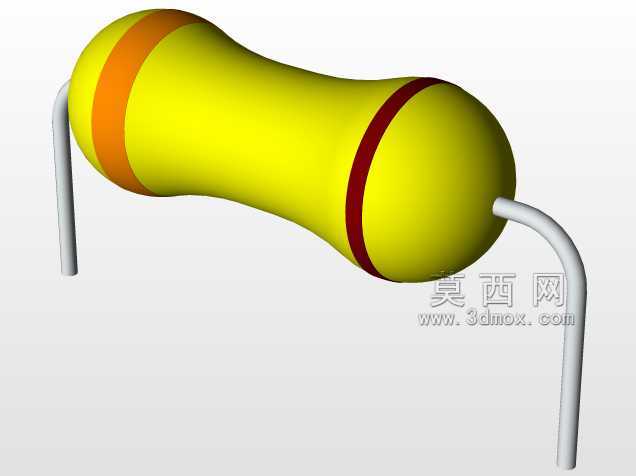

　　继电器旁布置的黄色元件为续流保护二极管，反向并联在继电器线圈两端，用于吸收线圈断电时产生的反向电动势，避免反向电压击穿前端控制元件，提升电路工作稳定性。板上靠近控制侧布置的小型黑色柱状元件为状态指示LED与限流电阻，每路继电器对应一颗指示灯，可直观显示对应通道的通断状态，方便调试与故障排查。设计时预留了蓝牙模块的焊接安装位，当前结构未搭载蓝牙模块，安装位位于板载控制区域的空置位置，周边预留了信号走线焊盘，可直接插接适配的串口蓝牙透传模块，模块供电直接从板载稳压回路取电，无需额外布设供电线路。安装边界方面，PCB板角预留了标准固定安装孔，孔径适配车载常用的M3自攻螺丝，可直接固定在车辆内饰板后方的预留安装位或者改装电控盒内，

　　板上元件最高高度为继电器本体高度，整体安装厚度控制在合理范围内，不会占用过多车内隐蔽安装空间，接线端子朝向板边外侧排布，方便外接线束的插接与固定，避免线束弯折过度导致的接触不良问题。电路逻辑设计上，蓝牙模块接收到移动端发送的控制信号后，通过板载信号回路触发对应通道的三极管导通，进而驱动继电器线圈吸合，完成对应负载回路的通电控制，每路控制回路独立设计，单路故障不会影响其他通道的正常工作，适配车载复杂的用电环境。布线时大电流负载走线做了加宽处理，避免大电流通过时走线过热引发安全隐患，信号走线与功率走线保持足够安全间距，减少功率回路通断时对蓝牙信号接收的干扰，板上预留的接地焊盘可直接对接车身搭铁点，降低电路工作时的电磁干扰，

　　提升蓝牙连接的稳定性。这套结构在设计时充分考虑了车载改装的实际安装需求，元件选型均适配车载宽电压波动范围，可在车辆启动、用电设备启停带来的电压波动环境下稳定工作，板上元件排布紧凑，在有限的板面积内集成了多路控制通道，兼顾了功能密度与安装便利性，适合后装车载电控改装的批量应用，也可作为车载蓝牙电控系统的原型验证板使用，结构上预留的扩展焊盘可根据实际需求增加电流检测、过流保护等附加功能，适配不同功率等级的车载外设控制需求。
