雅马哈木星摩托车后脚踏总成结构设计

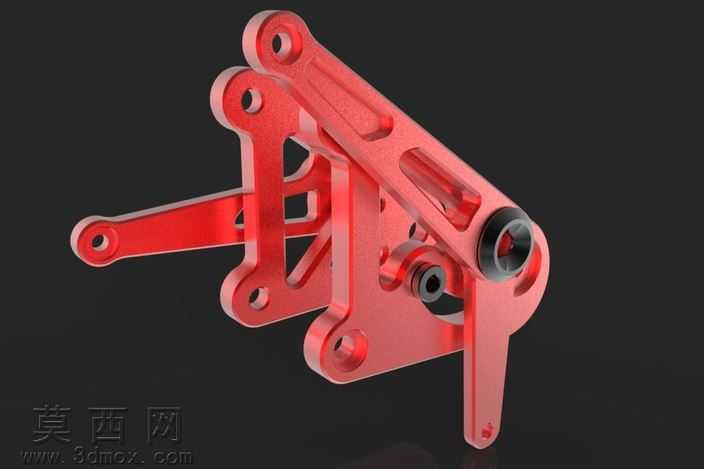

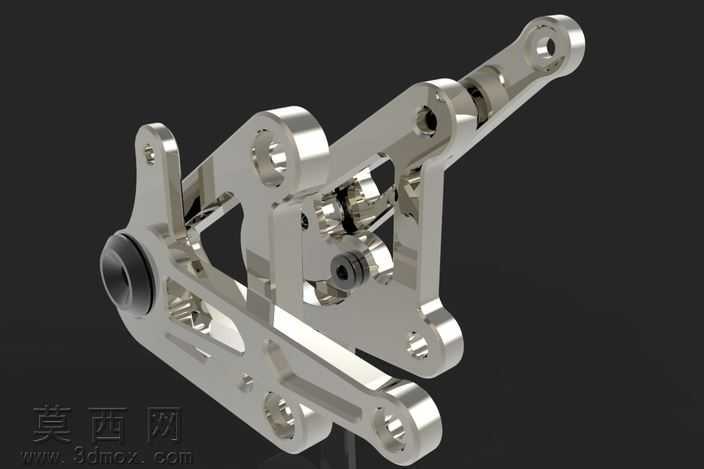

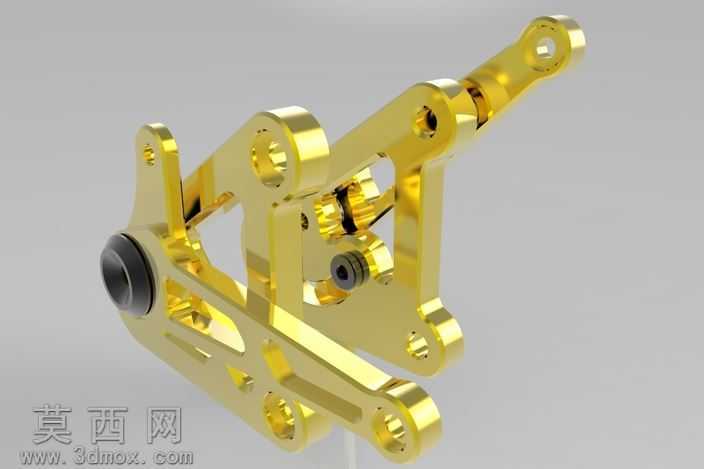

本作品为雅马哈木星车型配套的后脚踏总成三维建模设计，建模阶段依托参数化设计逻辑完成全零件尺寸关联，首先根据车型安装点位的空间约束确定主安装基座的轮廓基准，对基座上的安装孔位、铰接轴孔做同轴度约束，确保后续装配环节无干涉问题。整体构件采用多连杆铰接式结构设计，建模过程中对每一处铰接副都添加了转动自由度约束，可模拟脚踏的收放、受力形变的运动状态，还原真实部件的活动逻辑。材质渲染阶段针对金属构件做了精细化处理，主体承力零件采用6061铝合金材质参数，调整金属粗糙度为0.12、反射强度0.85，还原铝合金阳极氧化后的细腻金属质感，铰接轴、锁紧螺丝等紧固件采用不锈钢材质参数，添加细微的拉丝纹理贴图，区分不同金属零件的视觉差异，橡胶脚踏垫部分调整漫反射颜色为深黑色，添加0.6的粗糙度参数与细微的颗粒凹凸贴图，还原橡胶材质的防滑触感。结构设计上充分考虑骑行场景的受力需求，主承力臂做了镂空减重设计，在保证结构强度的前提下去除非受力区域的多余材料，降低构件整体重量，铰接位置添加了衬套结构的建模，预留润滑间隙，减少长期使用的磨损问题，安装基座的贴合面做了仿形处理，完全匹配车型车架的安装曲面，保证安装后的贴合度与稳定性。设计过程中反复校验各零件的装配公差，对铰接位置的间隙控制在0.1mm以内，既保证转动顺畅无卡滞，又避免间隙过大产生的松旷问题，所有棱角位置都做了R0.5-R2的圆角处理，消除锐边带来的安全隐患，同时提升构件的视觉精致度。渲染阶段采用工作室三点布光方案，主光源从侧上方45度照射，突出金属零件的轮廓高光，辅光源补亮暗部细节，背光源勾勒构件的整体轮廓，最终呈现出高精度的金属构件视觉效果，完整还原该脚踏总成的结构细节与设计质感，可用于结构验证、改装参考、加工出图等场景。
