气动平行夹持机械手爪结构设计

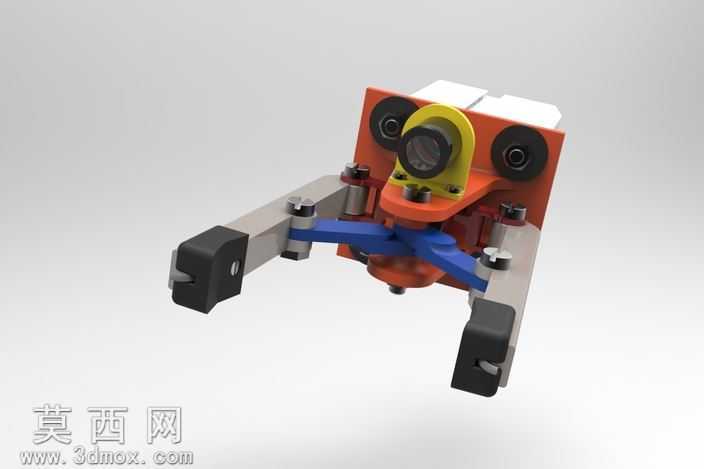

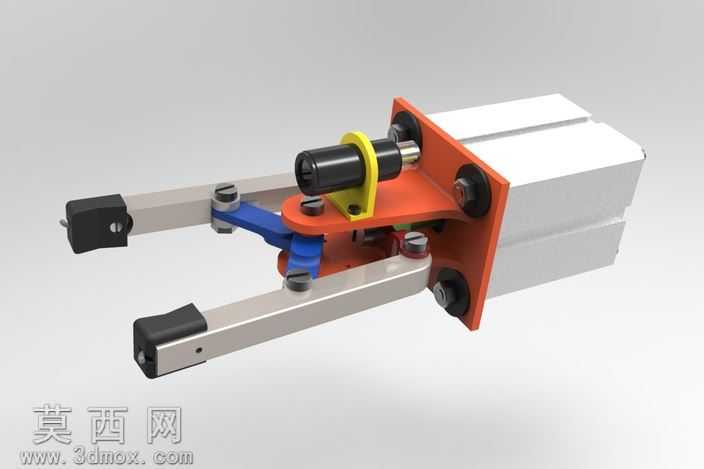

本作品为气动驱动的平行夹持机械手爪三维建模作品，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一个零部件的尺寸、装配间隙、运动行程都做了精准的参数化设定，确保模型可直接用于后续的工程出图、运动仿真以及实物加工参考。渲染阶段采用工业产品常用的哑光金属质感搭配工程塑料材质表现，气缸主体采用哑光银白铝合金材质还原工业气缸的真实外观，安装固定板做了橙色喷塑漆面的材质效果，夹爪臂采用拉丝不锈钢材质表现金属加工件的质感，端部的夹持接触块采用黑色防滑橡胶材质，铰接部位的销轴、紧固件做了发黑处理的金属材质，蓝色的联动摆臂采用蓝色工程塑料材质，黄色的限位挡块做了亮面工程塑料的质感表现，整体渲染光影柔和，结构层次清晰，能够直观展现夹爪的装配关系与外观细节。结构设计上，该夹爪采用双作用平行气缸作为动力源，通过气缸活塞杆的直线伸缩运动，带动中部的蓝色联动摆臂做平面摆动，进而驱动两侧对称布置的夹爪臂绕固定铰接点做同步开合运动，实现对工件的平行夹持动作；夹爪臂端部设计有可更换的橡胶接触块，既能够增大夹持摩擦力防止工件滑脱，又能避免刚性接触夹伤工件表面；铰接部位全部采用销轴加轴用挡圈的固定方式，保证转动灵活无卡滞，同时方便后期维护更换易损件；气缸与安装板之间采用内六角螺栓紧固连接，安装板上预留了标准安装孔位，可直接适配各类自动化设备的安装接口。设计思路上，该夹爪主打紧凑轻量化设计，整体结构布局紧凑，运动部件无多余外凸结构，适合在狭小的自动化工位空间内使用；对称式的联动结构保证了两侧夹爪的开合行程完全同步，夹持中心不会随开合动作发生偏移，能够稳定夹持规则形状的工件；同时结构中预留了传感器安装位，可加装磁性开关检测夹爪的开合状态，方便接入自动化控制系统实现夹持动作的闭环控制，整体结构兼顾了实用性、可靠性与加工装配的便捷性，可广泛应用于自动化上下料、工件搬运、装配工位等场景的工件夹持作业。
