卫生级食品管道用由壬连接接头

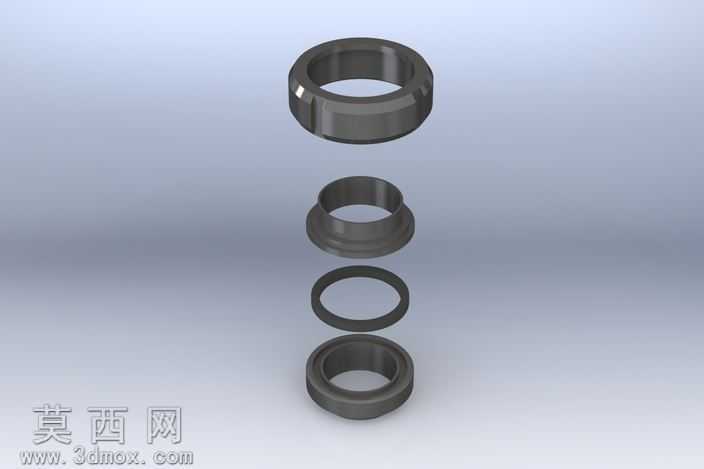

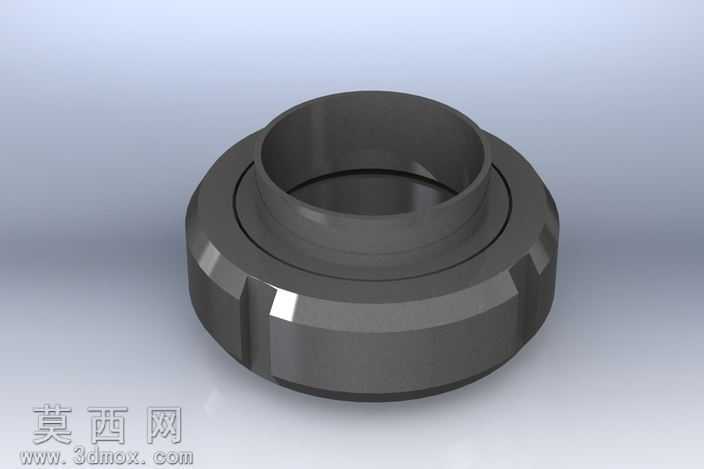

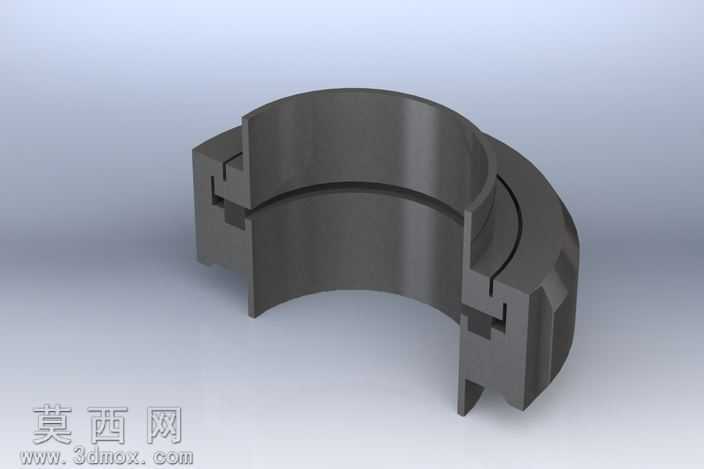

本作品为卫生级管道由壬连接接头的三维建模成果，建模阶段采用SolidWorks完成全参数化实体构建，首先以回转类零件的中心轴线为基准绘制截面草图，通过凸台旋转命令生成接头的主体基体结构，针对接头外侧的防滑拧动平面，采用拉伸切除命令完成对称平面的切削加工，保证接头安装时可通过扳手施加拧紧力矩，避免打滑。建模过程中严格遵循卫生级管件的设计规范，所有介质流通的内壁面均做连续顺滑过渡处理，不存在清洁死角，内壁圆角半径统一设置为R3，避免食品、乳制品等输送介质残留，满足食品加工行业的卫生清洁要求。接头的密封配合面采用高精度的同轴度约束设置，保证公头与母头对接时的密封贴合度，外螺纹连接段的牙型参数按照标准由壬规格绘制，确保同规格接头的通用互换性。渲染阶段采用哑光深灰色金属材质模拟304不锈钢的喷砂表面质感，调整环境光的反射参数，还原金属材质的细腻反光效果，通过HDR环境贴图营造柔和的光影过渡，清晰呈现接头的外轮廓结构、台阶层次以及防滑面的棱角细节，渲染视角采用45度俯视角度，可同时观察到接头的承插接口端、外螺纹连接段以及外侧拧动平面的结构特征。结构设计上，该接头采用由壬式活接结构，无需转动管道即可完成管路的对接与拆卸，相比传统法兰连接占用安装空间更小，拆装效率更高，接头的壁厚按照1.6MPa的工作压力进行参数化设置，可通过修改全局参数快速调整接头的通径规格、壁厚尺寸、密封面宽度，适配不同管径的卫生级管路连接需求，整体模型无破面、无重叠几何特征，所有特征均保留完整建模历史，可直接导出STEP、IGES等通用格式用于工程出图、数控加工以及装配仿真，能够直接应用于食品饮料生产线、乳制品加工设备、卫生级流体输送系统的管路设计环节，帮助设计人员快速完成管路布局的装配验证，缩短设备开发周期。
