菲涅耳反射镜式太阳能聚光装置结构设计

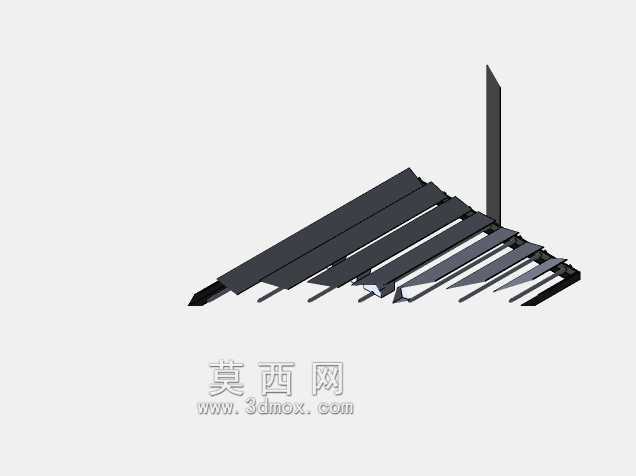

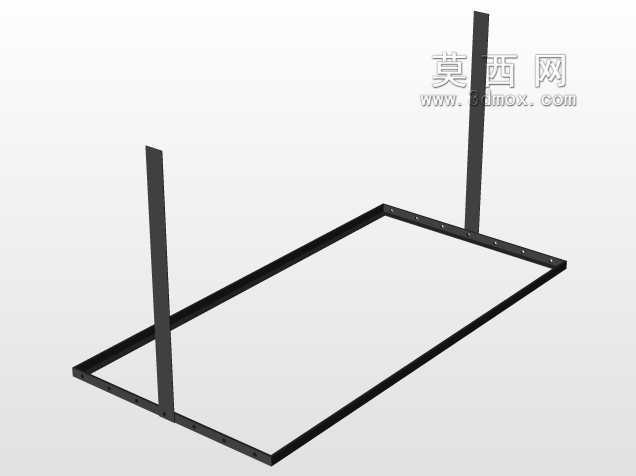

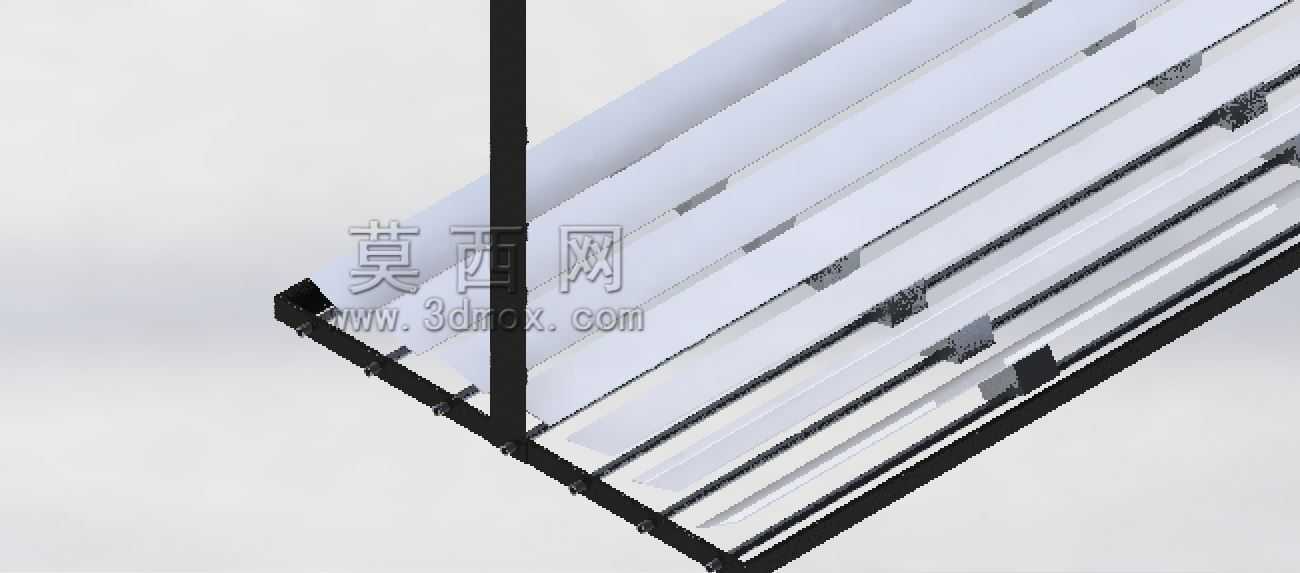

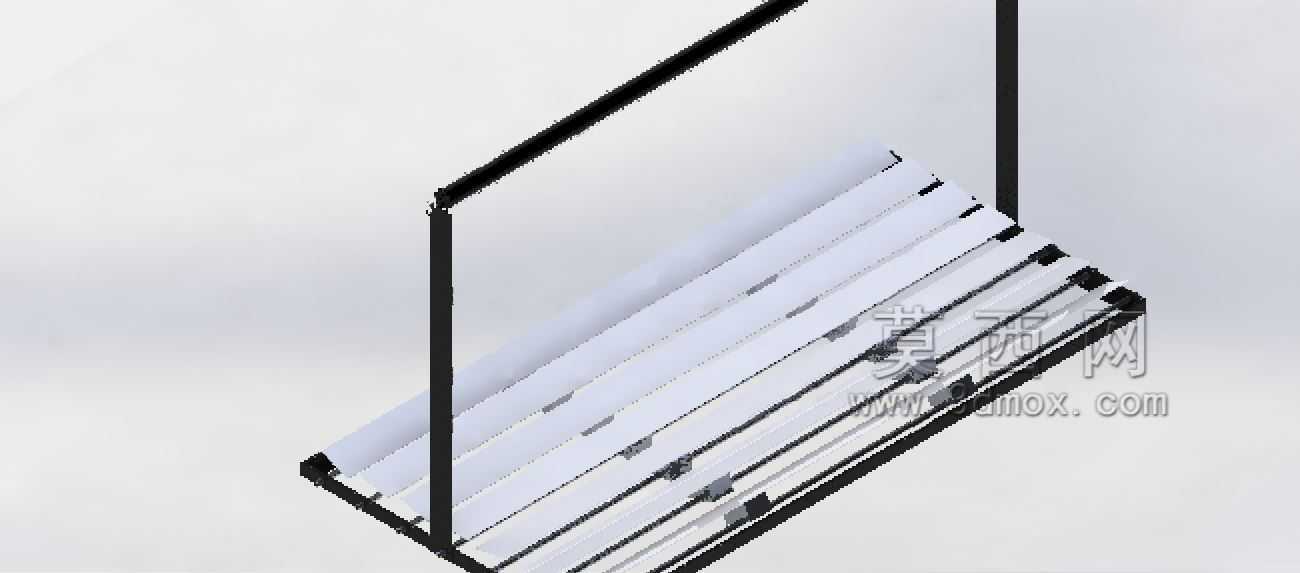

　　这套聚光结构的核心逻辑是通过多组平行排布的条状反射镜面，将入射的平行太阳光经过角度校准后，统一反射汇聚到预设的集热区域，相比传统曲面聚光镜，条状反射单元的加工难度更低，运输与现场安装的容错空间更大，单条反射镜的形变不会对整体聚光效率产生颠覆性影响，后期运维过程中可单独更换损坏的反射单元，无需整体拆解聚光阵列。从结构组成来看，反射镜条通过两端的黑色支撑框架固定，框架上预留了对应每一条反射镜的角度调节卡槽，安装时可根据项目所在地的纬度、太阳高度角年变化范围，逐一调整每根镜条的俯仰角度，确保不同时段的入射光线都能准确投射到集热靶面。支撑框架采用镂空式桁架结构，在保证整体结构刚度的前提下尽可能降低自重，减少户外安装时的基础承载要求，

　　框架的横向与纵向连接节点都设计了长圆孔调节余量，可抵消现场安装时的基础施工误差，也能适配不同规格反射镜条的替换需求。在实际应用场景中，这类聚光结构可配套太阳能光热集热管，用于民用分布式太阳能热水系统、中小型工业太阳能预热装置，也可搭配光伏电池组件搭建高倍聚光光伏发电单元，相比同功率的平板式太阳能集热装置，聚光结构可将集热靶面的能流密度提升数倍，大幅降低集热端的材料用量，尤其适合对安装空间有严格限制的屋顶分布式能源项目。设计过程中需要重点考量反射镜条的排布间距，避免相邻镜条在太阳高度角较低时出现互相遮挡的情况，同时要控制每根镜条的宽度与长度比值，减少镜面自身重力导致的中部下挠形变，

　　支撑框架的截面尺寸需要结合当地常年最大风速做抗风载校核，镜条与框架的连接点采用弹性压片固定，可抵消昼夜温差带来的热胀冷缩应力，避免镜面因挤压出现碎裂。安装边界方面，整套聚光阵列的倾角调节范围覆盖0到60度，可适配国内大部分纬度地区的安装需求，单组阵列的横向拼接没有结构限制，可根据实际需要的集热功率灵活扩展阵列规模，阵列与集热靶面的安装距离可通过反射角度计算反向推导，现场安装时可通过配套的角度校准工装快速完成镜条角度定位，无需复杂的光学调试设备。结构的受力路径清晰，风载、雪载等外部载荷通过镜条传递到两端支撑横梁，再通过竖向支撑立柱传递到安装基础，所有连接节点都采用标准化紧固件，现场安装无需定制化加工件，

　　普通施工人员经过简单培训即可完成组装作业。反射镜条的基材采用轻量化高反射材质，背部做了防氧化涂层处理，可适应户外高湿、高紫外线的使用环境，支撑框架表面做了耐候喷塑处理，可抵御长期户外使用的腐蚀问题，整套结构没有复杂的运动部件，日常运维仅需定期清洁镜面灰尘、检查连接紧固件的松紧度即可，长期使用的维护成本远低于带跟踪机构的聚光设备。
