菲涅耳反射式太阳能聚光集热装置结构

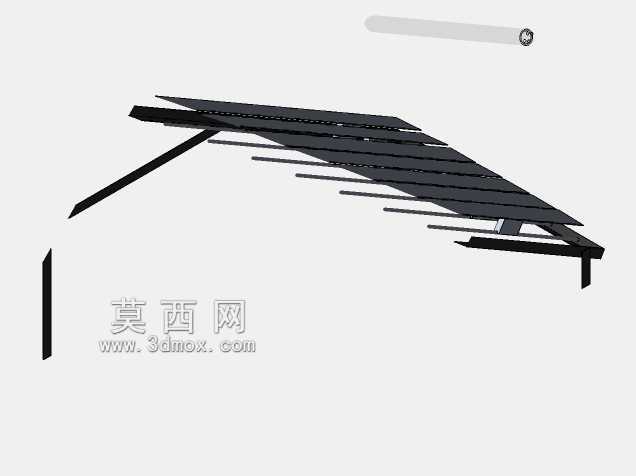

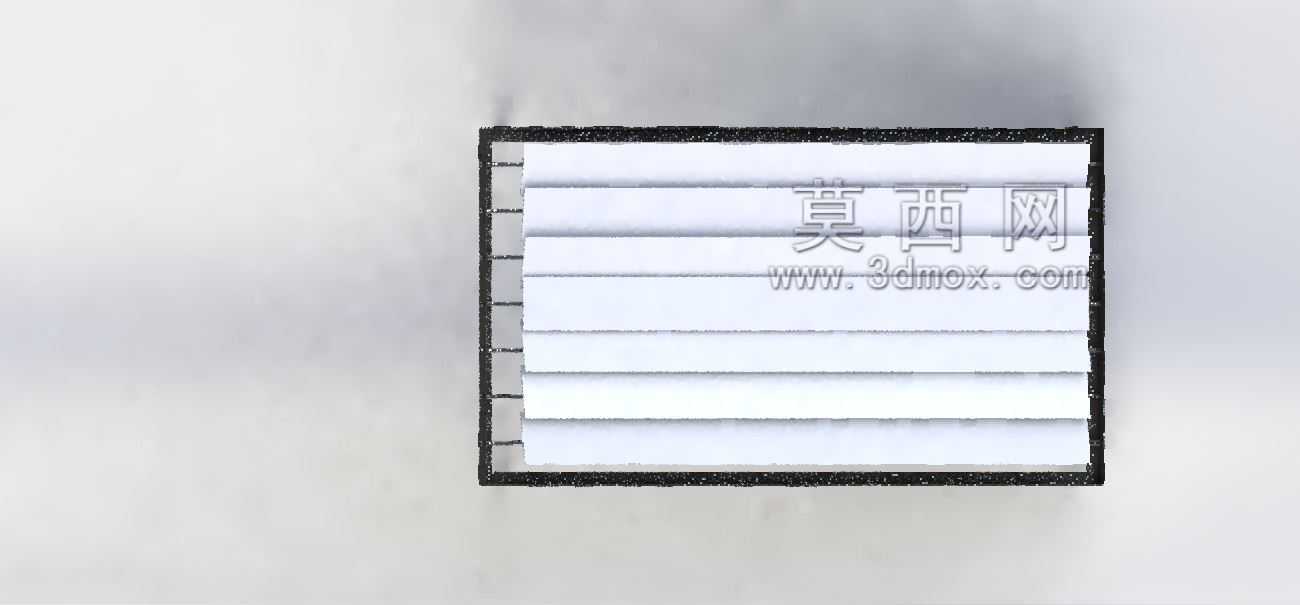

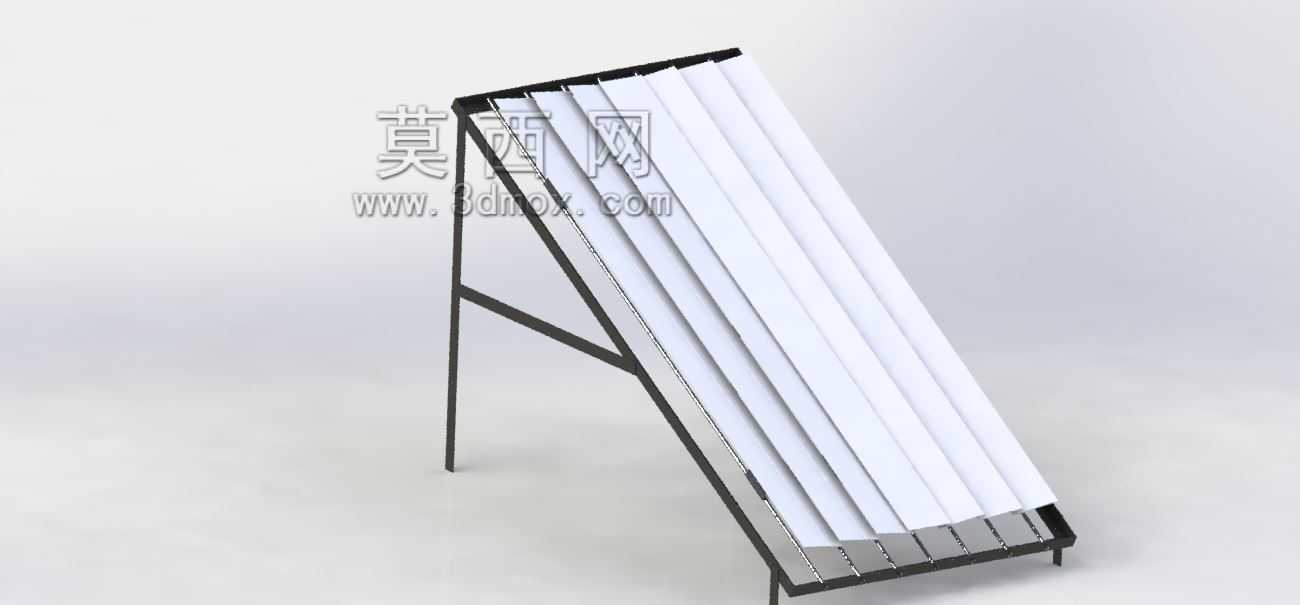

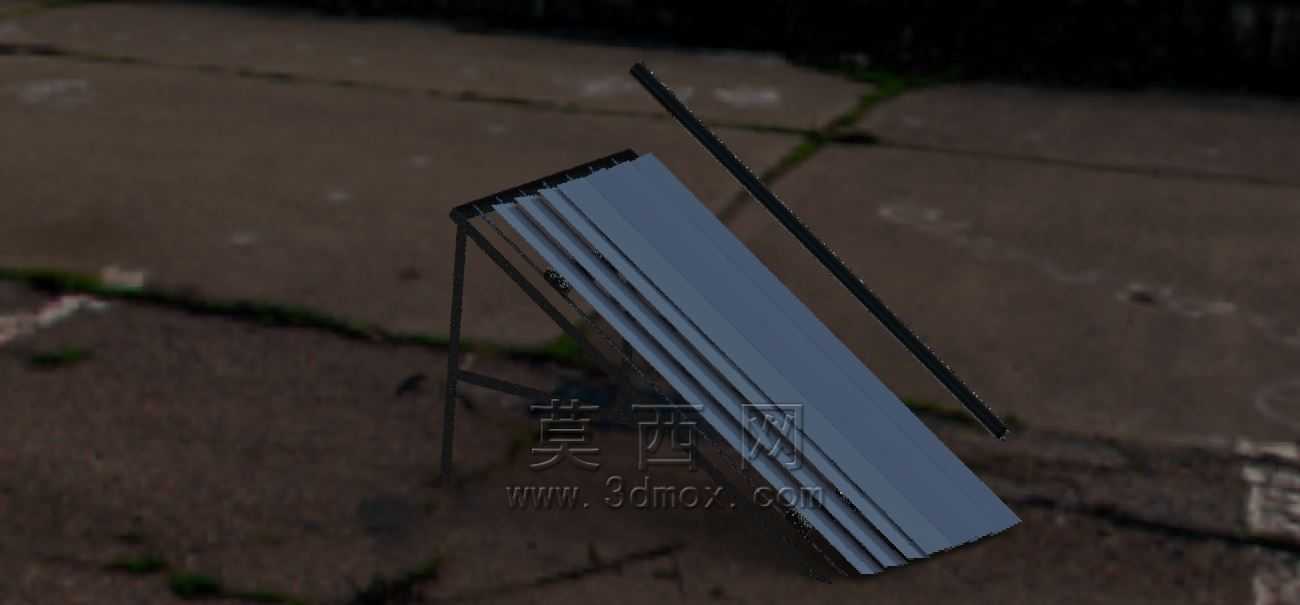

　　在分布式光热发电、民用太阳能采暖、工业中低温供热场景中，菲涅耳反射式聚光结构的应用占比正逐年提升，这类结构相比槽式抛物面聚光方案，对反射镜面形精度要求更低，安装调试容错空间更大，后期运维的镜面更换成本也能压缩六成以上，尤其适合日照时长稳定、场地开阔的郊野分布式能源站点，也可适配厂区屋顶的小型供热改造项目。这套聚光装置采用多片平面反射镜阵列排布的设计逻辑，没有采用传统单块大尺寸曲面反射镜的方案，核心思路是通过每片反射镜的独立倾角调整，将入射太阳光统一反射到上方预设的集热靶区域，实现太阳能的高密度汇聚。从结构组成来看，整套装置分为反射镜组、支撑支架、倾角调节限位结构三个核心部分，反射镜组采用长条状平面反射镜片，

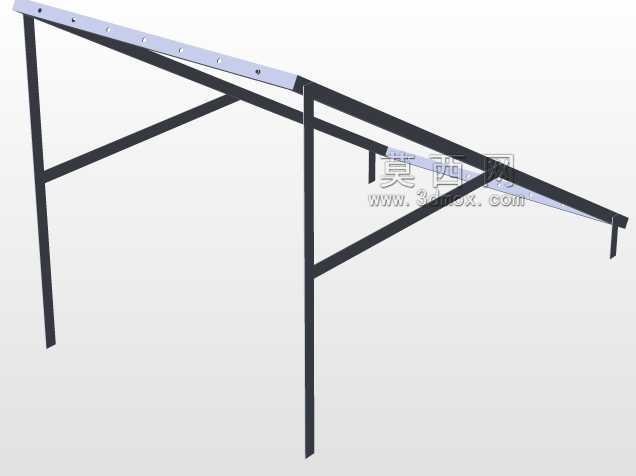

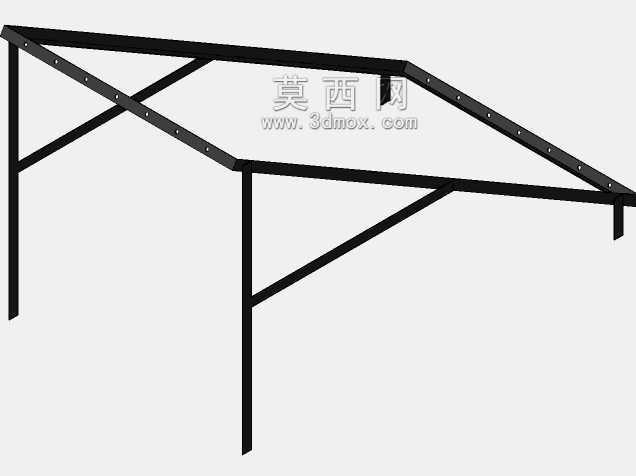

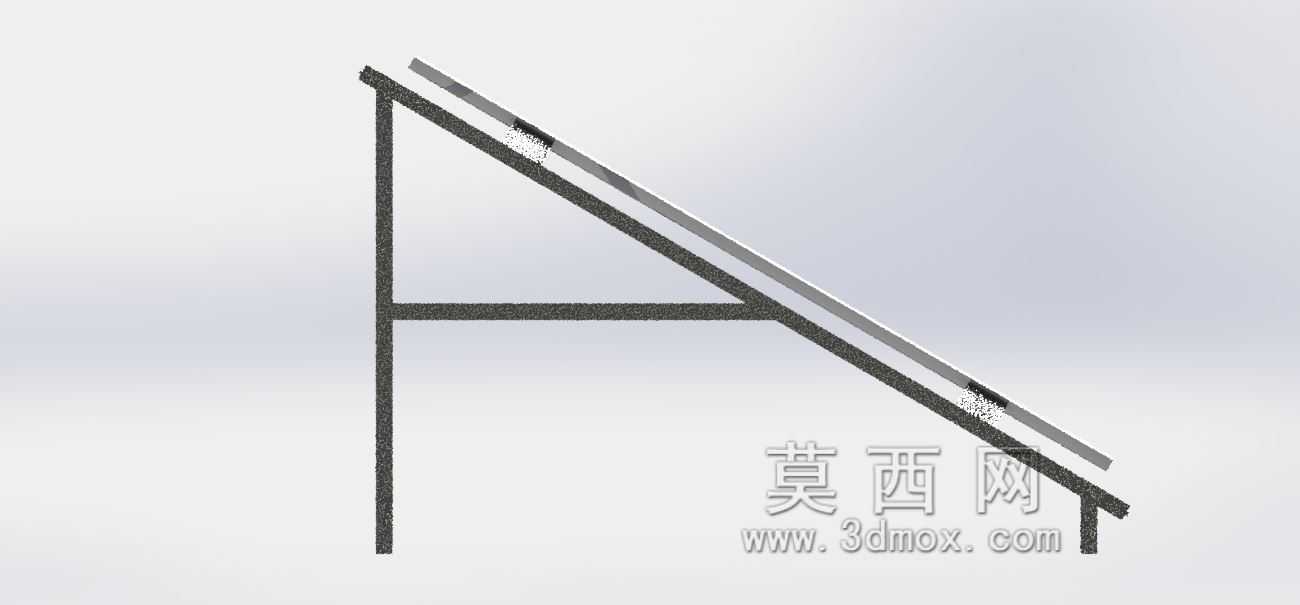

　　沿倾斜排布的支撑框架等距安装，每片镜片的固定位置都经过光路计算预留调整余量，安装时可根据站点实际纬度、全年太阳高度角变化范围，逐片调整镜片俯仰角度，确保不同时段的入射光线都能准确汇聚到集热区域。支撑支架采用三角稳定结构设计，底部两个支撑脚直接与安装基础固定，斜向支撑梁承担整个反射镜组的自重与风载，后侧斜撑的长度可根据安装场地的坡度、预设的整体倾角做适配调整，整套支架的杆件均采用标准型材拼接，没有复杂的异形焊接结构，现场安装时不需要大型吊装设备，两名作业人员即可完成整机组装。从安装边界来看，这套装置单组的整体占地宽度约1.2米，倾斜状态下的垂直高度约1.5米，沿镜片长度方向可根据集热功率需求做模块化拼接，

　　单组模块长度可在2米到6米之间灵活调整，安装时需要预留镜片后侧0.3米的检修操作空间，避免相邻机组的阴影遮挡影响聚光效率。功能特性上，这套结构的聚光比可通过调整反射镜的数量灵活适配，当需要更高的集热温度时，可在原有框架基础上增加反射镜的排布数量，同步调整集热靶的安装高度即可实现聚光密度提升，不需要重新设计整套支撑结构；反射镜片采用常规平面镀银反射镜，采购成本低，出现破损时可直接替换同尺寸平板镜片，不需要定制曲面光学件，大幅降低全生命周期的运维成本。设计过程中重点考虑了户外使用的抗风载需求，支架连接节点均采用防松紧固件，反射镜与框架的连接位置设置了缓冲胶垫，避免大风工况下镜片出现应力碎裂；

　　整体倾斜角度的设计参考了中纬度地区的年平均太阳高度角，固定安装状态下即可保证全年70%以上的日照时段聚光效率达标，如果搭配单轴追踪结构，可进一步提升聚光时长，但会相应增加结构复杂度与成本，用户可根据实际项目的预算与收益预期灵活选择是否加装追踪组件。在实际应用中，这套聚光结构的集热靶位置可根据需求替换为不同的换热介质管路，比如民用采暖场景可搭配水循环管路，将汇聚的太阳能转化为热水供建筑采暖使用；工业供热场景可搭配导热油管路，输出150到250摄氏度的中温热源，满足食品加工、物料烘干等工序的用热需求；小型光热发电场景可在集热靶位置安装斯特林发电机或者温差发电模块，直接将汇聚的热能转化为电能输出。相比其他聚光方案，菲涅耳反射结构的风阻更小，因为反射镜之间留有通风间隙，大风工况下气流可从镜片间隙穿过，降低支架承受的风载荷，对安装基础的承重要求更低，尤其适合在承载力有限的屋顶场景安装使用。结构建模过程中，每片反射镜的安装位置都对应了光路模拟的坐标点，支架的杆件连接位置预留了标准的螺栓安装孔，所有型材的截面参数都符合通用结构件的选型标准，加工时可直接采购标准型材切割下料，不需要开模定制异形构件，大幅缩短生产加工周期。
