移动式埋弧焊接设备三维结构设计

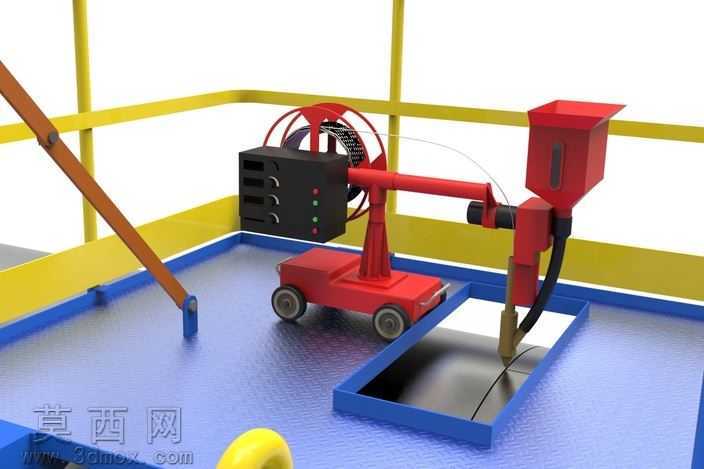

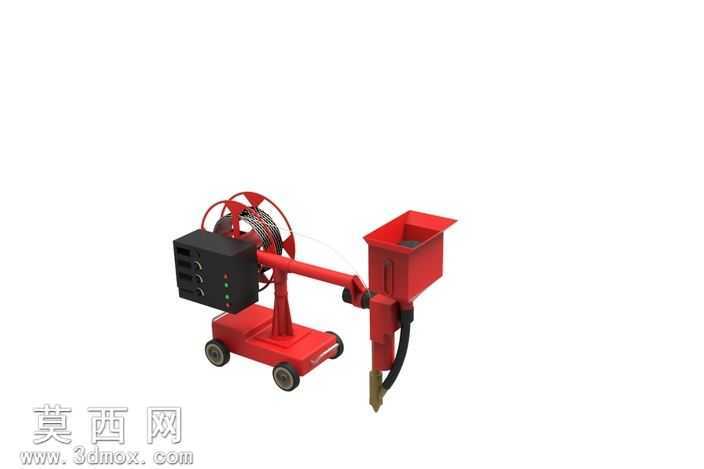

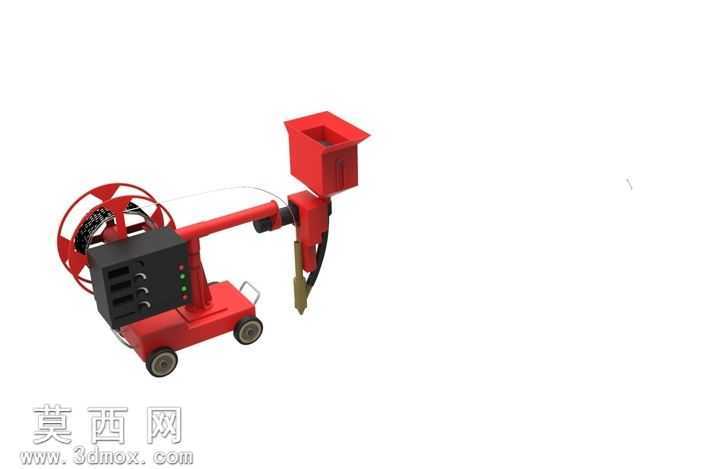

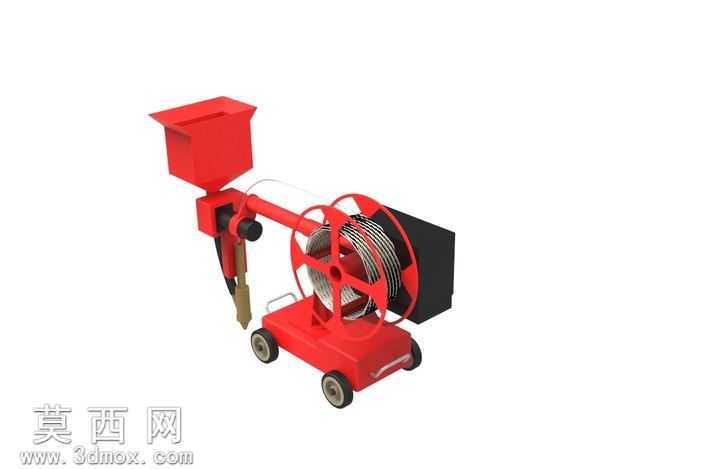

本模型为移动式埋弧焊接设备的三维数字化设计成果，建模阶段采用自底向上的装配设计思路，先拆分设备各功能模块完成独立零件建模，再通过同轴、重合、距离等标准配合关系完成整体装配，完整还原了设备的真实结构比例与功能布局。模型主体包含移动承载底盘、焊丝盘收纳支架、焊接控制箱体、悬臂调节机构、焊剂输送料斗、焊接执行机头六大核心模块，底盘部分还原了带刹车功能的万向脚轮结构，可实现作业场地内的灵活移动与位置固定，脚轮与底盘支架的连接结构、轮体的防滑纹理都做了精细化建模还原。控制箱体部分还原了面板上的调节旋钮、状态指示灯、接线端口等细节结构，箱体表面做了哑光金属材质渲染，还原工业电控设备的真实质感。焊丝盘支架部分还原了盘轴的锁紧结构、焊丝导向轮的排布，可直观呈现焊丝从盘卷送出到进入机头的完整走丝路径。悬臂调节机构采用铰接式连接设计，建模时保留了角度调节的锁紧结构，可实现焊接机头的位置与角度调整，适配不同的焊接作业工况，悬臂表面做了红色烤漆材质渲染，还原工业焊接设备的典型外观配色。焊剂输送料斗设计为上宽下窄的锥斗结构，出料口与焊接机头的送剂通道精准对接，料斗内壁做了光滑材质处理，还原焊剂依靠重力顺畅下落的结构特性。焊接机头部分整合了导电嘴、焊剂漏嘴、焊丝导向结构，各部件的装配间隙都按照真实设备的尺寸比例还原，可清晰呈现埋弧焊作业时焊剂覆盖、焊丝送进、电弧掩埋焊接的工作逻辑。渲染阶段针对不同部件匹配了对应材质：底盘与机架采用铸铁哑光材质，脚轮采用硬质橡胶材质，控制箱面板采用工程塑料材质，焊丝盘采用工程塑料与金属焊丝的组合材质，焊剂料斗采用红色金属烤漆材质，导电嘴部分采用紫铜材质，通过材质差异清晰区分各功能部件，同时添加了柔和的环境光影效果，突出设备的结构层次感与工业质感。整体模型结构完整，各部件的连接关系清晰，无冗余建模特征，既可以作为焊接设备结构认知的教学演示模型，也可以作为焊接生产线布局设计、工装方案设计的参考数字化资产，帮助设计人员直观理解移动式埋弧焊设备的结构组成与工作原理，为后续的设备改造、工装适配提供可靠的三维参考依据。
