移动式内燃驱动焊接发电机组三维设计

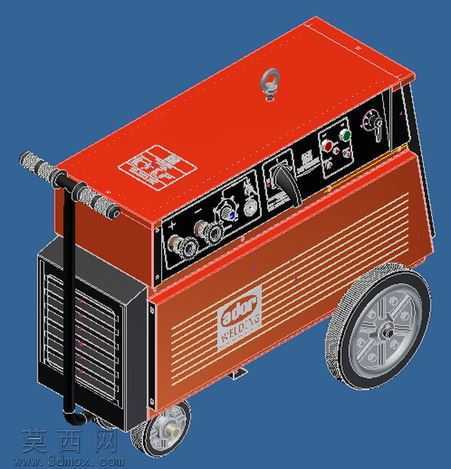

本作品为移动式内燃驱动焊接发电机组的三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化设计，完整还原了设备的整机结构与细节特征。建模初期先梳理设备的功能逻辑与结构层级，将整机划分为动力舱、焊接输出控制模块、移动承载机架、操作扶手、行走轮组、散热系统六大核心子装配体，遵循从基础骨架到细节零件的建模顺序，先通过草图绘制搭建整机的长宽高基准框架，确定各部件的装配定位关系，再逐一完成单个零件的特征建模。外观部分重点还原了设备的红色金属外壳特征，外壳表面的品牌标识区域、冲压成型的散热格栅、顶部吊装吊环都通过拉伸、切除、贴图特征完成制作，外壳的边角圆角、拼接缝隙都按照真实工业设备的工艺标准设置参数，还原钣金加工的成型效果。控制操作面板区域逐一还原了调节旋钮、功能开关、输出接线端子、状态指示灯的造型与排布，每个控件的尺寸、位置都参考真实同类设备的人机操作逻辑设置，保证模型的真实感与实用性。移动承载部分采用方管焊接机架的结构设计，搭配两个大直径橡胶行走轮与前部支撑结构，后部的操作扶手包裹防滑橡胶握套，扶手的弯折角度、握套的防滑纹理都做了精细化建模，还原设备移动操作的使用场景。散热系统部分还原了侧面的格栅式散热口、内部的散热翅片结构，保证动力舱的散热结构符合真实设备的设计逻辑。材质渲染阶段，为不同部件匹配对应的物理材质：外壳采用哑光红色金属漆材质，还原工业设备的漆面质感；操作面板采用黑色磨砂塑料材质，旋钮采用镀铬金属材质；行走轮采用橡胶胎面搭配金属轮毂材质，扶手握套采用黑色软橡胶材质；金属机架部分做了轻微的做旧质感处理，模拟工业设备使用过程中的轻微磨损效果，提升渲染的真实度。整机装配过程严格遵循真实设备的装配关系，添加了对应的配合约束，可实现整机的结构拆解演示，也可用于后续的工程图导出、结构受力仿真分析等拓展用途，完整呈现了移动式焊接发电机组的工业设计细节与结构特点。
