塑料托盘注塑成型充填压力仿真分析

项目分类:注塑模图纸 发布时间:2021-11-08 ID:371293
  • 塑料托盘注塑成型充填压力仿真分析
  • 塑料托盘注塑成型充填压力仿真分析

  本次针对多脚支撑型塑料托盘开展的注塑充填压力仿真,核心服务于量产阶段的模具浇口排布优化、成型参数窗口锁定,避免实际试模过程中出现短射、飞边、内应力集中导致的托盘翘曲变形问题。从应用场景来看,这类带四个圆柱支撑脚、中部带十字形加强筋的浅腔类塑料托盘,多用于仓储物流环节的轻型货物承载、生产车间的工位物料周转,成型过程中熔体在型腔内的流动阻力分布直接决定了成型后托盘的平面度、支撑脚的尺寸精度,一旦局部压力差过大,很容易出现支撑脚填充不足导致的放置不稳,或是边缘区域压力过高产生飞边增加后续修边工作量。

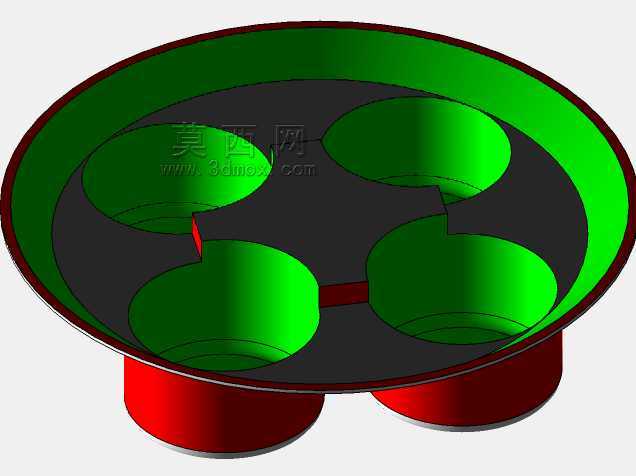

  从产品结构设计逻辑来看,托盘主体为浅盘式薄壁结构,边缘设置有一圈加厚的围边提升整体抗冲击性能,盘底均匀分布四个向下延伸的圆柱支撑脚,支撑脚之间通过十字形的加强筋连接,既可以减少托盘整体的用料量,又能通过筋位的力传导作用提升盘底的承载能力,避免堆载时盘底出现下凹变形。但这种结构也给注塑成型带来了不小的挑战:圆柱支撑脚属于深腔结构,熔体流入时需要克服较大的流动阻力,而十字加强筋的壁厚比盘体主体更薄,熔体流经筋位时容易出现滞流现象,如果浇口位置设置不合理,很容易在筋位末端、支撑脚根部出现熔接痕,直接影响产品的结构强度。

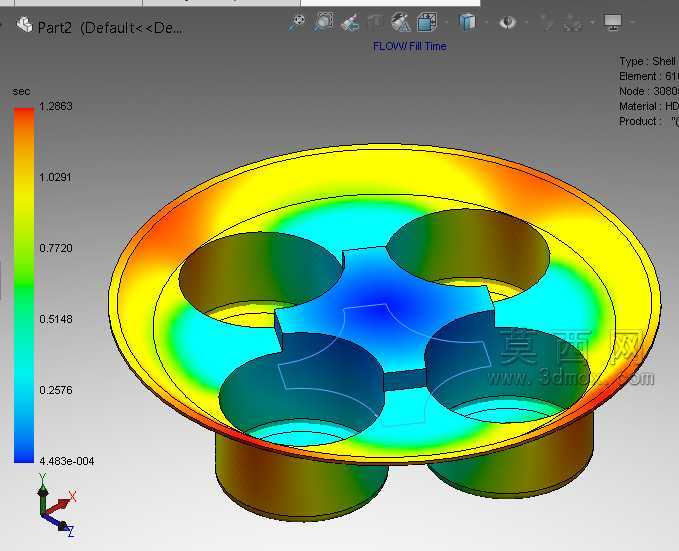

  仿真过程中重点还原了熔体从浇口进入型腔后的压力传递路径,从云图分布可以看到,托盘边缘区域的充填压力最高,这是因为熔体从中心区域向边缘流动时路径最长,温度下降导致熔体粘度上升,需要更高的注射压力才能保证边缘区域完全充满;而中心十字筋位区域的压力相对最低,这一区域靠近浇口位置,熔体流动路径短,填充时阻力更小,四个支撑脚位置的压力处于中间区间,这是因为熔体从盘底平面向下流入支撑脚型腔时,流动方向发生90度转向,会产生一定的压力损失。结合仿真结果调整浇口位置时,需要将主浇口设置在盘体中心十字筋的交汇位置,保证熔体可以同时向四个支撑脚、四个边缘方向均匀流动,尽可能缩短各填充末端的流动长度差,将型腔内的最大压力差控制在合理范围内,避免出现局部过保压导致的内应力残留。

  从安装与适配边界来看,这类托盘的支撑脚高度需要与仓储货架的支撑位、自动化输送线的定位槽尺寸匹配,成型过程中支撑脚区域的压力分布直接影响其成型后的尺寸收缩率,如果支撑脚位置填充压力不足,冷却后会出现收缩量过大导致的高度不足,放置在货架上时会出现晃动;如果压力过高则会导致支撑脚脱模困难,甚至出现顶白、顶穿的缺陷。设计模具的排气结构时,需要结合压力云图的末端填充位置,在托盘四个边角、支撑脚的末端位置设置排气槽,避免填充末端困气导致的烧焦、短射问题。同时仿真得到的压力分布数据也可以作为锁模力计算的依据,根据型腔内的最大投影面积和平均填充压力,匹配对应吨位的注塑设备,避免设备锁模力不足导致的分型面飞边问题,也不会因为锁模力过大造成设备能耗浪费、模具排气不畅。

  在筋位设计的细节上,十字加强筋的根部做了圆角过渡处理,既可以减少熔体流动时的阻力,降低填充所需的注射压力,也能避免筋位根部出现应力集中,提升托盘在承受冲击载荷时的结构强度。盘体边缘的加厚围边除了提升抗冲击性能外,也可以在熔体填充到末端时起到保压补缩的流道作用,让边缘区域的熔体在冷却收缩时能够得到足够的料流补充,减少边缘区域的收缩凹陷。结合压力仿真结果调整成型参数时,可以针对不同区域的流动阻力差异,采用分级注射的速度控制:在熔体流经中心筋位区域时采用较高的注射速度,避免筋位处熔体冷却滞流;当熔体流动到支撑脚和边缘区域时适当降低注射速度,减少高速填充带来的剪切过热,同时避免边缘区域压力过高产生飞边。
