双缸卧式注塑成型模具结构设计

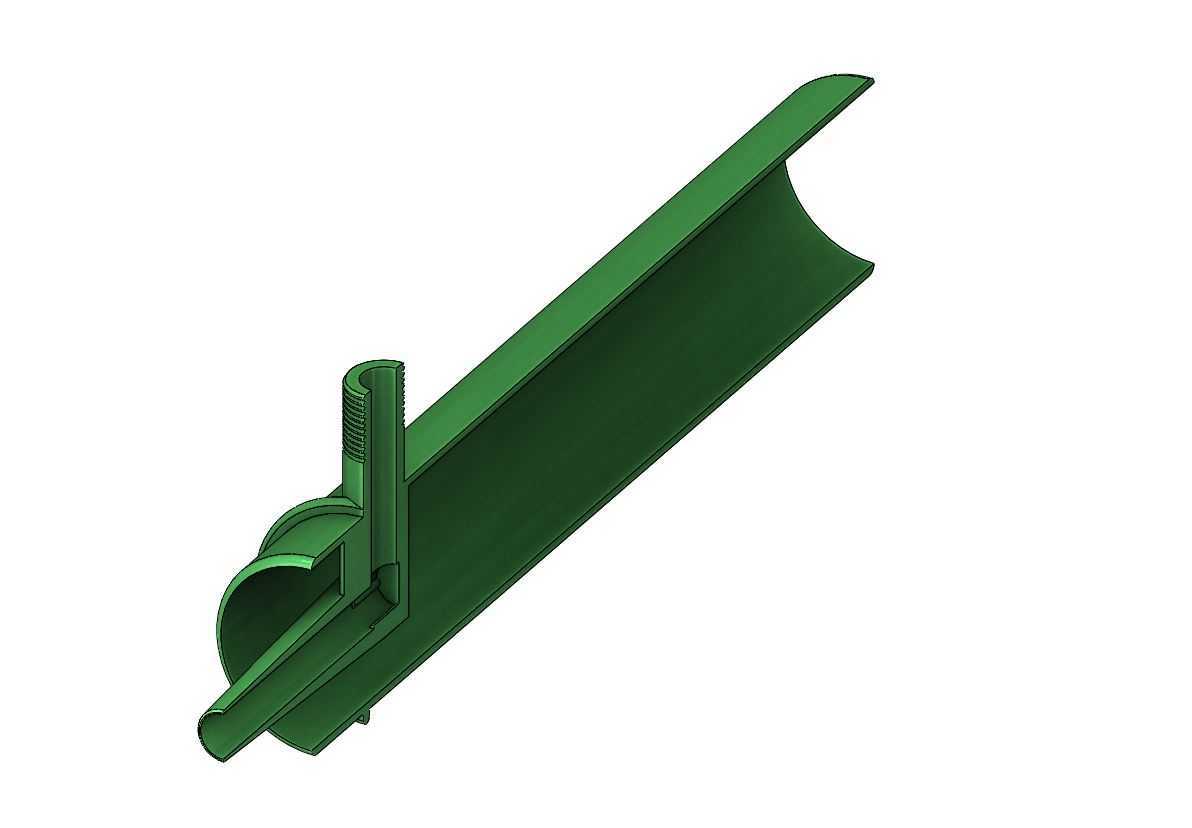

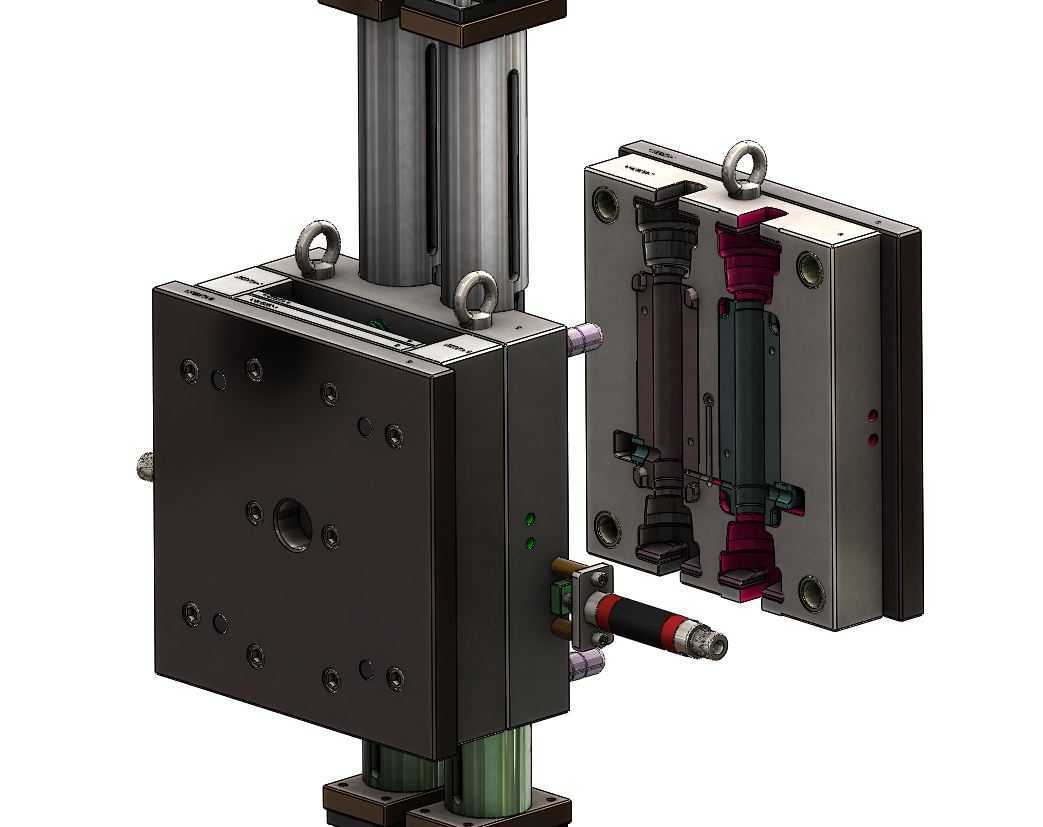

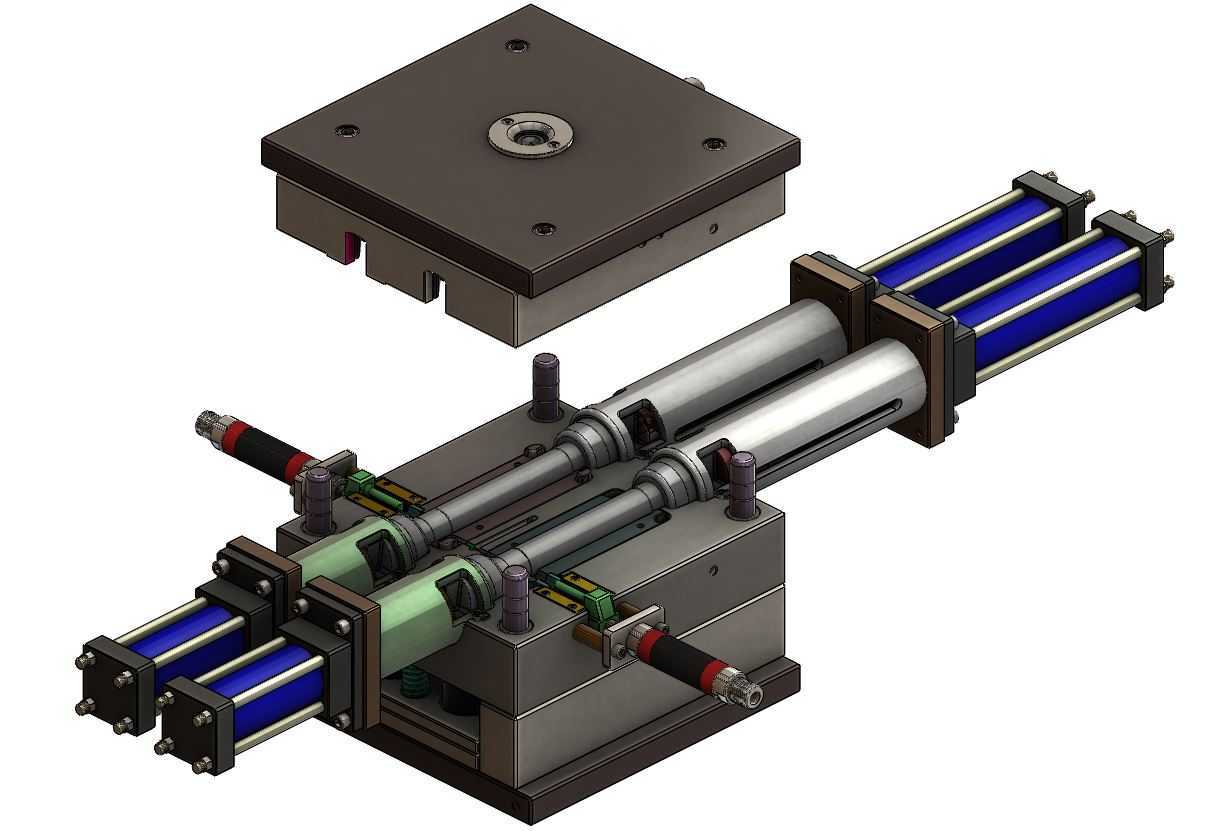

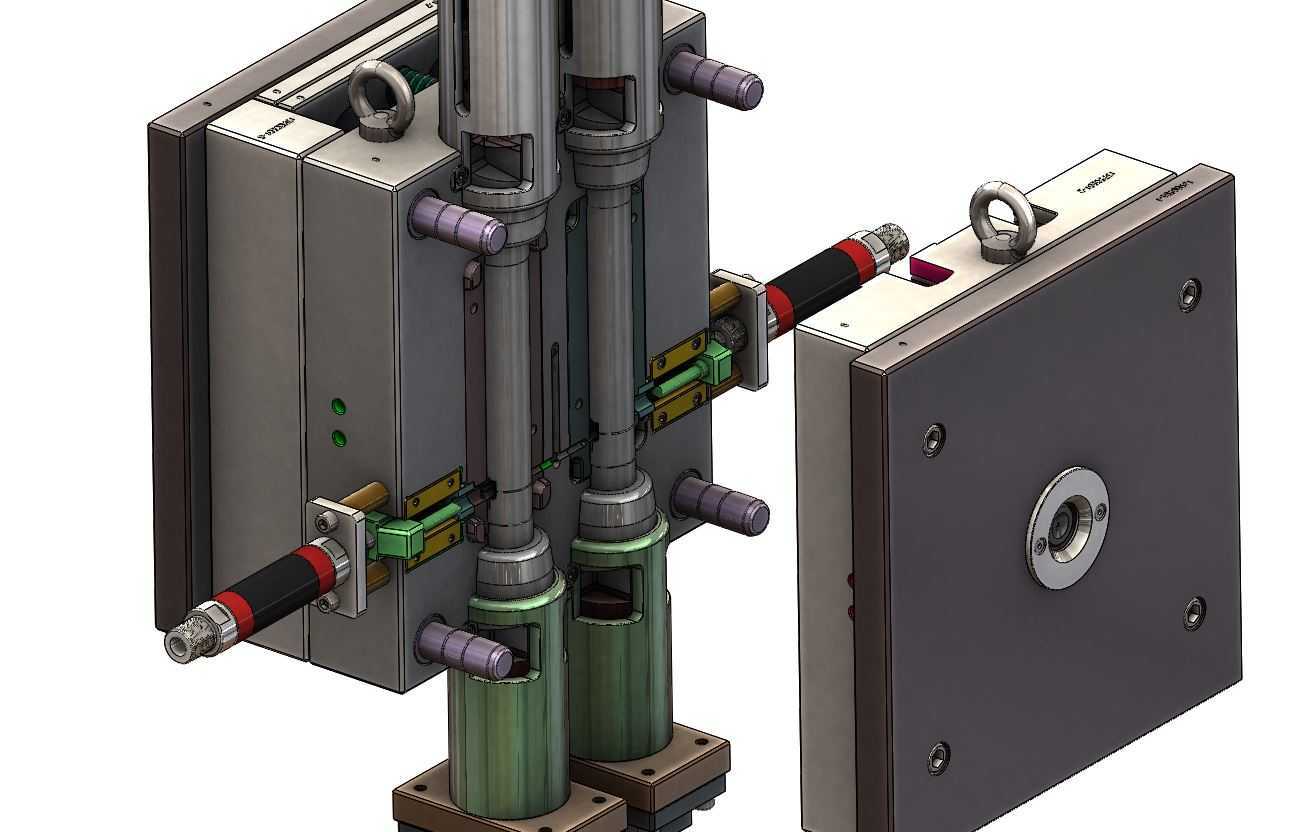

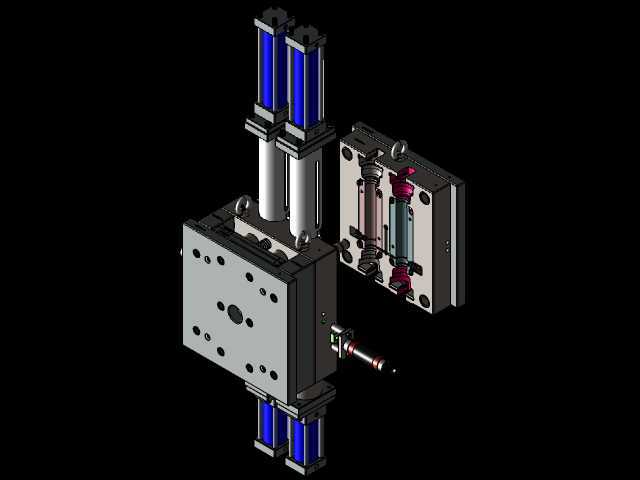

　　这套双缸卧式注射成型结构，主要面向小尺寸长条形塑胶件的批量注塑生产场景，常见于电子接插件外壳、小型笔类塑胶配件、精密卫浴小嵌件这类对成型同轴度、壁厚均匀度有较高要求的制品生产环节，适配120吨到180吨锁模力规格的卧式注塑机安装使用。从结构布局来看，整套模具采用上下分体式模架设计，上侧为定模固定板，中心开设主流道衬套安装位，四个角点布置内六角螺钉沉孔用于定模部分与注塑机定模板的锁紧固定，定模侧内部开设型腔流道与冷却水路接口，冷却回路采用环形围绕型腔的布置方式，保证塑胶熔体充模时模温均匀分布，避免制品出现局部缩痕、翘曲变形等成型缺陷。动模侧采用双注射缸平行排布的结构设计，两根注射缸活塞杆端部分别连接型芯顶出与复位机构，

　　相比传统单缸顶出结构，双缸布局可以让顶出力沿模具长度方向均匀分布，对于长径比大于8的细长型塑胶制品，能有效避免顶出过程中制品出现偏斜、顶白、断裂等问题，尤其适合带深腔结构的小型精密件脱模作业。模具的导向定位结构采用四组精密导柱导套配合，导柱安装在动模侧四个边角位置，导套嵌入定模对应安装位，合模时导柱先进入导套完成初定位，再由分型面处的精定位锁块完成二次对位，保证合模后型腔与型芯的同轴度误差控制在0.02mm以内，避免成型过程中出现飞边、偏心壁厚差超差的问题。侧向抽芯机构布置在模具左右两侧，采用斜导柱驱动的滑块抽芯结构，滑块上安装成型制品侧孔的小型芯，抽芯行程根据制品侧凹深度设计为15mm，合模时滑块由锁紧块压紧承受注射压力，

　　开模时斜导柱带动滑块完成侧向抽芯动作，避免制品脱模时被侧型芯拉裂。模具的安装边界尺寸方面，定模固定板外形为正方形结构，边长尺寸适配对应吨位注塑机的拉杆间距，安装孔位与注塑机模板的T型槽位置完全匹配，动模侧的注射缸外接液压油路接口统一布置在模具后侧，避免与注塑机的料筒、机械手取件路径产生干涉，冷却水路接口采用标准PT1/4管螺纹，方便车间现场快速接通水油温控管路。整套结构的顶出行程设计为80mm，足够让制品完全脱离型芯表面，适配常见的三轴伺服机械手取件作业，动模侧的复位杆采用弹簧预顶+缸体强制复位的双重结构，保证合模前顶出机构完全回到初始位置，避免复位不到位导致的模具压模损坏。在成型工艺适配性上，这套结构可以适配PP、ABS、

　　PA6等常见通用工程塑料的成型要求，流道采用冷流道侧浇口进料，浇口位置开设在制品端部，成型后浇口残留痕迹小，减少后续人工修剪浇口的工作量，模具的排气槽开设在分型面熔体最后填充的位置，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，又不会出现熔体溢边的问题。从日常生产维护角度，整套模具的易损件如导套、滑块耐磨板、顶杆都采用标准化快拆设计，出现磨损时不需要拆解整套模架就可以快速更换，减少生产线停机维护的时间成本，模架各模板之间采用定位销定位，拆装后重新组装的精度误差不会超出成型公差要求，适合批量连续生产的车间作业场景。
