带排屑槽结构的金刚石切割锯片结构

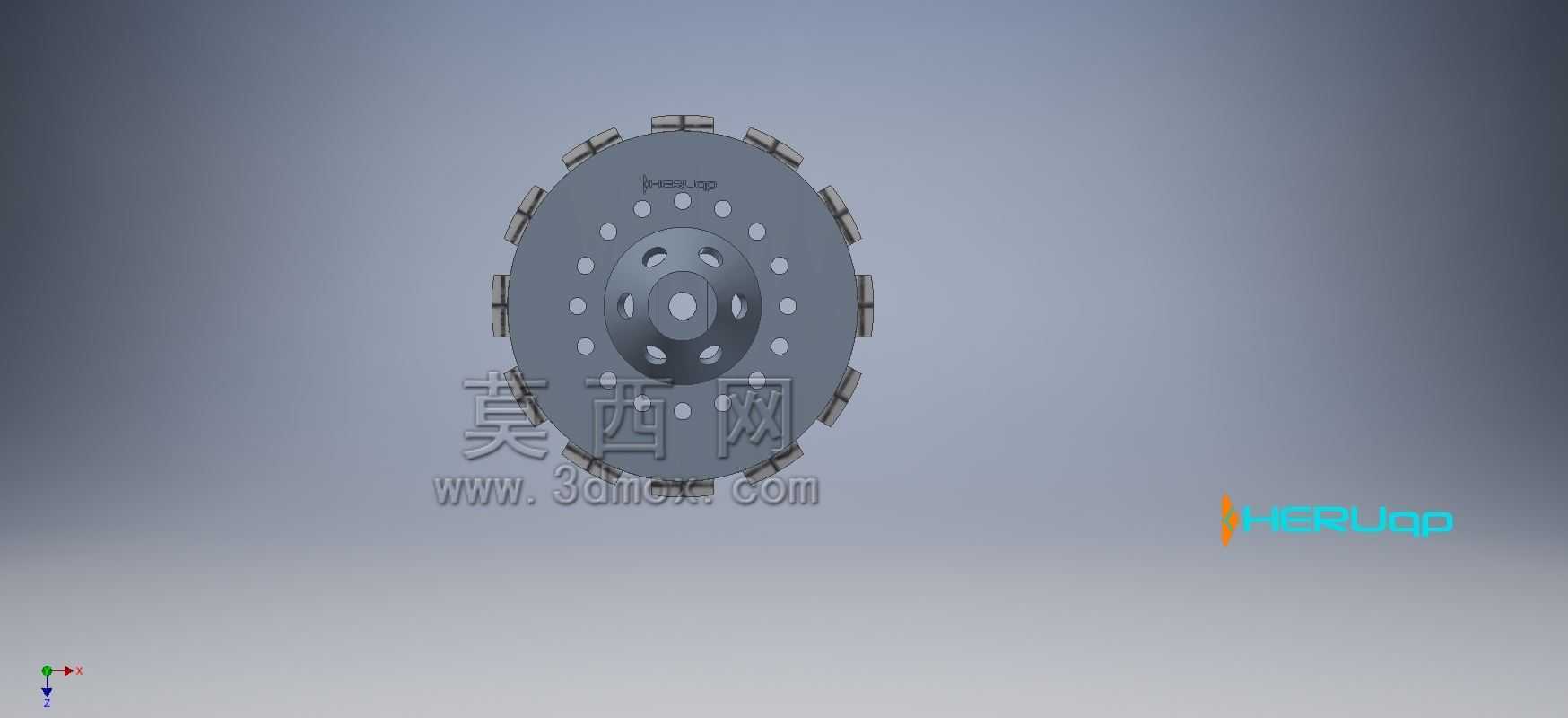

　　这款金刚石切割盘的结构设计，首先要匹配手持角磨机、台式石材切割机这类通用加工设备的安装接口，中心定位孔采用标准三孔布局，主定位孔适配市面绝大多数主轴直径，周边两个小孔用于安装时的防转定位，避免高速切割过程中锯片与主轴发生相对打滑，保障作业过程的传动稳定性。从实际加工场景来看，这类锯片主要面向硬质非金属材料的切削作业，包括天然石材、混凝土构件、陶瓷砖、硬质合金坯料等材料的切缝、修边作业，在建筑装修、石材加工、硬质材料预制件生产场景中应用十分广泛。

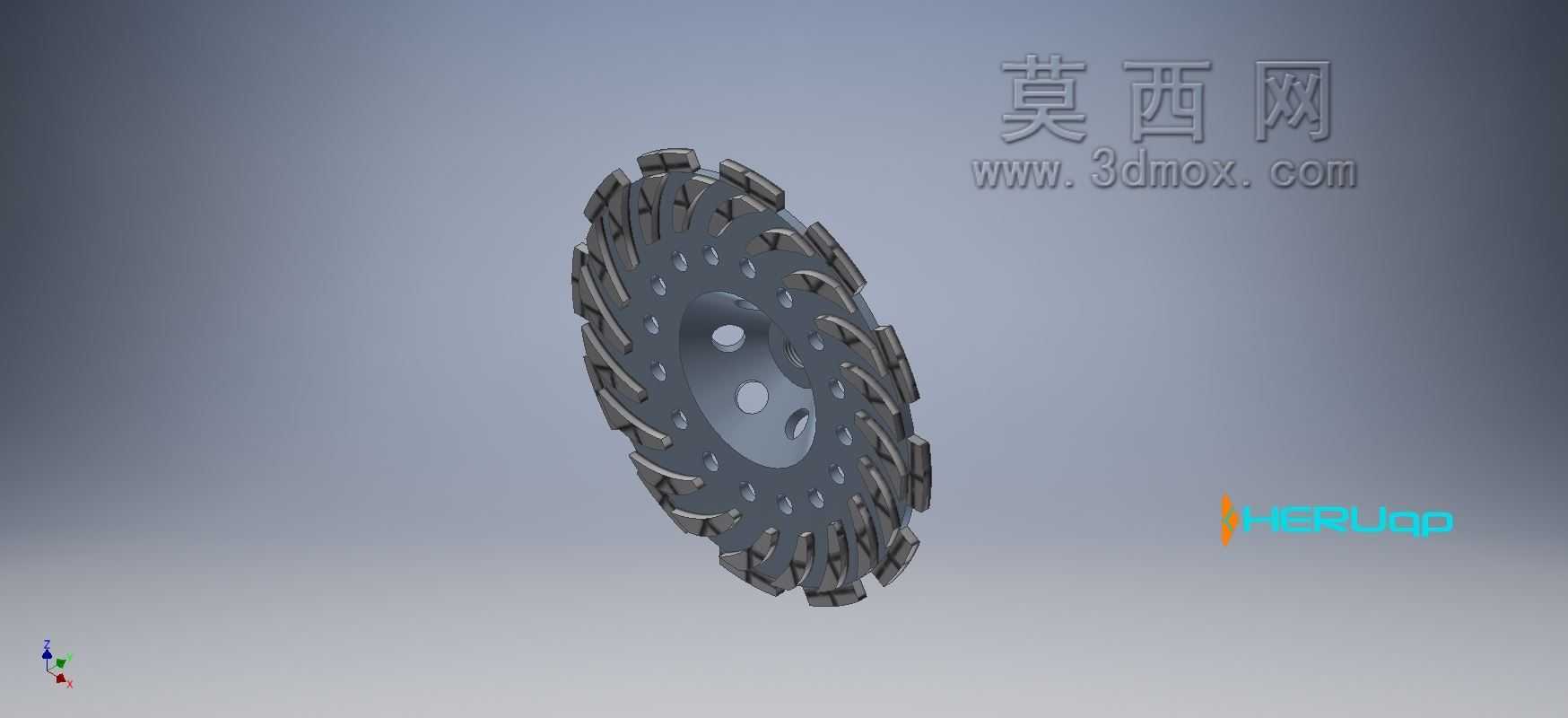

　　在刀头结构设计上，这款锯片采用了斜向排布的分段式刀齿结构，每一个刀齿都带有预设的倾斜角度，切割过程中刀齿与工件接触时会形成渐进式的切削切入角，相比直齿结构能有效降低单次切削的冲击载荷，减少切割崩边的概率，同时斜向的齿槽结构可以在高速旋转时形成定向的气流通道，将切割产生的磨屑、粉尘顺着齿槽快速排出切削区域，避免磨屑在刀头与工件缝隙间堆积造成二次摩擦，既能够提升切割进给的顺畅度，也能减少磨屑对刀头结合剂的异常磨损，延长刀头的有效使用寿命。刀头部分采用金刚石磨料与金属结合剂烧结的结构，刀齿与基体之间采用高强度焊接工艺连接，能够承受高速旋转时的离心载荷，以及切割进给时的径向冲击，避免作业过程中出现刀头脱落的安全隐患。

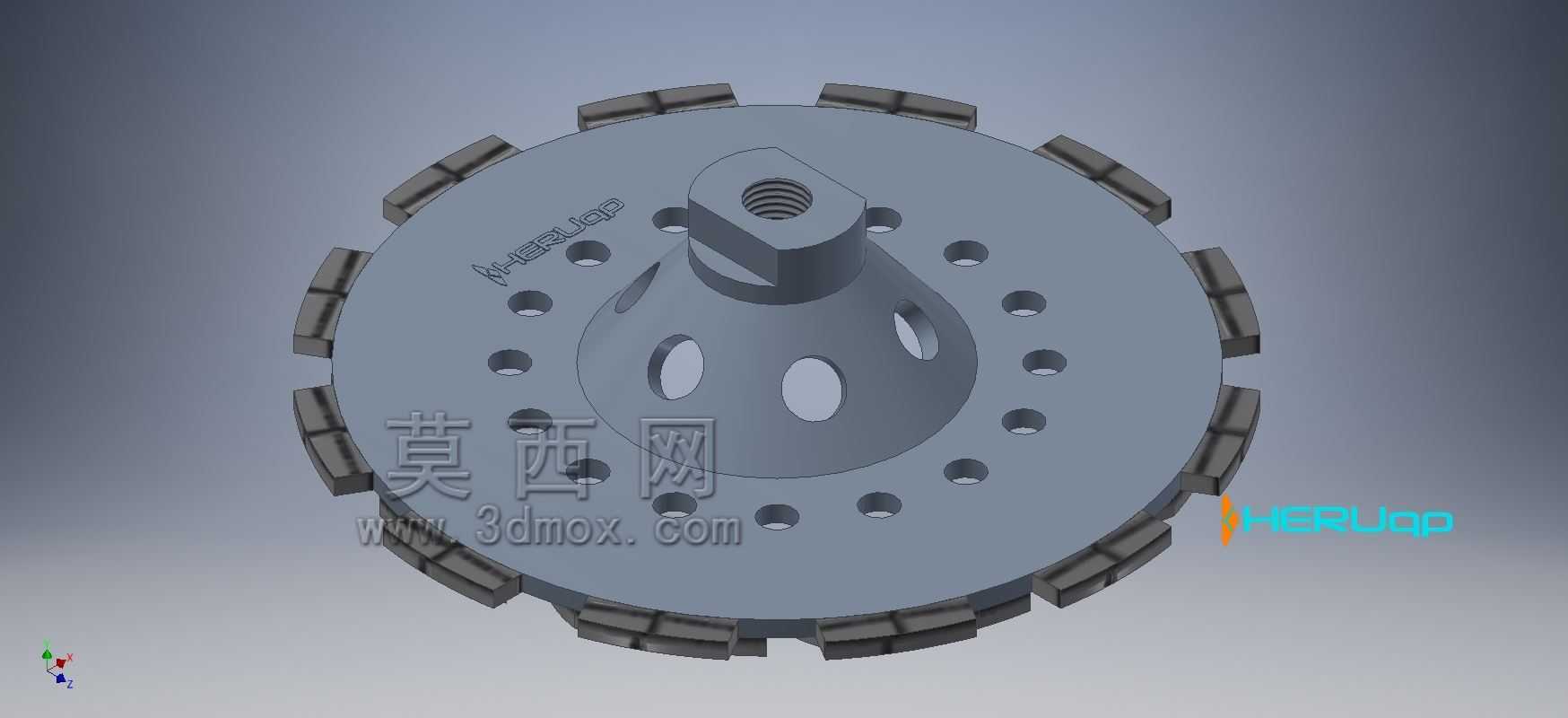

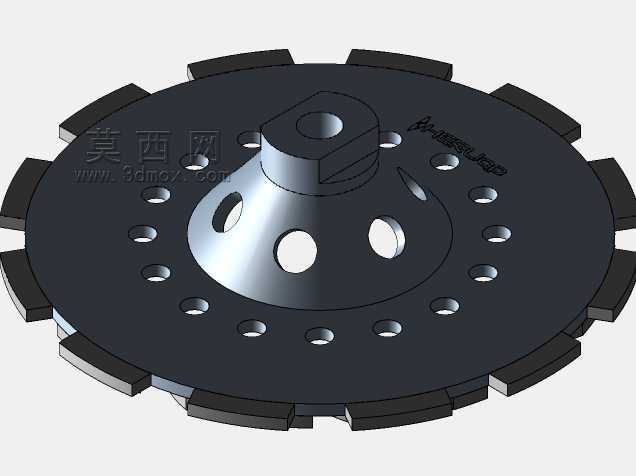

　　基体部分采用高强度合金钢材质冲压成型，整体做了动平衡校准处理，在满足结构强度要求的前提下尽可能降低基体厚度，减少切割过程中的材料损耗，同时降低切割时的进给阻力。基体表面分布的多组小孔结构，一方面是用于安装时的定位，另一方面可以在高速旋转时起到辅助散热的作用，气流穿过小孔时能够带走基体与刀头传导的热量，避免长时间切割时基体因为过热出现刚度下降、变形翘曲的问题，保障切割面的平整度。齿间的排屑槽一直延伸到基体靠近外缘的位置，槽底做了圆弧过渡处理，避免应力集中导致基体在高速作业时从槽根位置出现裂纹扩展，提升结构的抗疲劳性能。

　　从安装边界来看，这款锯片的外径尺寸适配常规手持切割设备的最大切割深度要求，安装时需要匹配对应规格的法兰压片，将锯片夹紧在主轴端面，安装前需要确认锯片上标注的旋转方向与设备主轴的旋转方向一致，避免反向安装导致刀头异常磨损、切削阻力陡增。实际作业过程中，根据加工材料的硬度差异，可以匹配对应的进给速度，针对高硬度花岗岩、硬质混凝土这类材料，需要适当降低进给压力，避免刀头受到过大冲击导致金刚石磨粒过早脱落；针对陶瓷、普通砖石这类材料，可以适当提升进给速度，保障切割效率。这款结构的锯片在干切、湿切场景下都能适配，湿切作业时冷却水可以顺着排屑槽快速到达切削区域，冷却刀头同时抑制粉尘扩散，干切作业时依靠自身的排屑与散热结构，也能维持较长时间的稳定切削，不会因为短时间过热导致刀头失效。

　　在建模过程中，对刀齿的倾斜角度、排屑槽的宽度、中心孔的位置公差都做了精准的参数化设定，每一个刀齿的排布都做了圆周阵列的等距校验，保障整体旋转时的动平衡精度，避免实际生产加工出来的锯片在高速旋转时出现抖动，影响切割精度同时带来安全隐患。基体的厚度、刀头的突出高度都参考了行业通用的加工参数，既保障刀头有足够的磨削层厚度，也避免基体过厚导致切割缝过宽、材料浪费的问题。
