推力球轴承保持架带钢球组合结构

　　这套推力球轴承的滚动体与保持架组合结构，是轴向承载类旋转机构里的核心配套部件，日常在低速重载的轴向限位场景里出镜率极高，比如立式水泵的轴向承重端、起重设备的回转支撑副、机床主轴的轴向定位段、汽车离合器的分离支撑位，都能见到这类结构的实际应用。它的核心作用是在两个相对做旋转运动的轴承套圈之间，均匀分隔每一颗滚动钢球，避免钢球在运转过程中相互挤压摩擦，同时把轴向载荷均匀分散到每一颗滚动体上，保证整套轴承的运转稳定性与使用寿命。

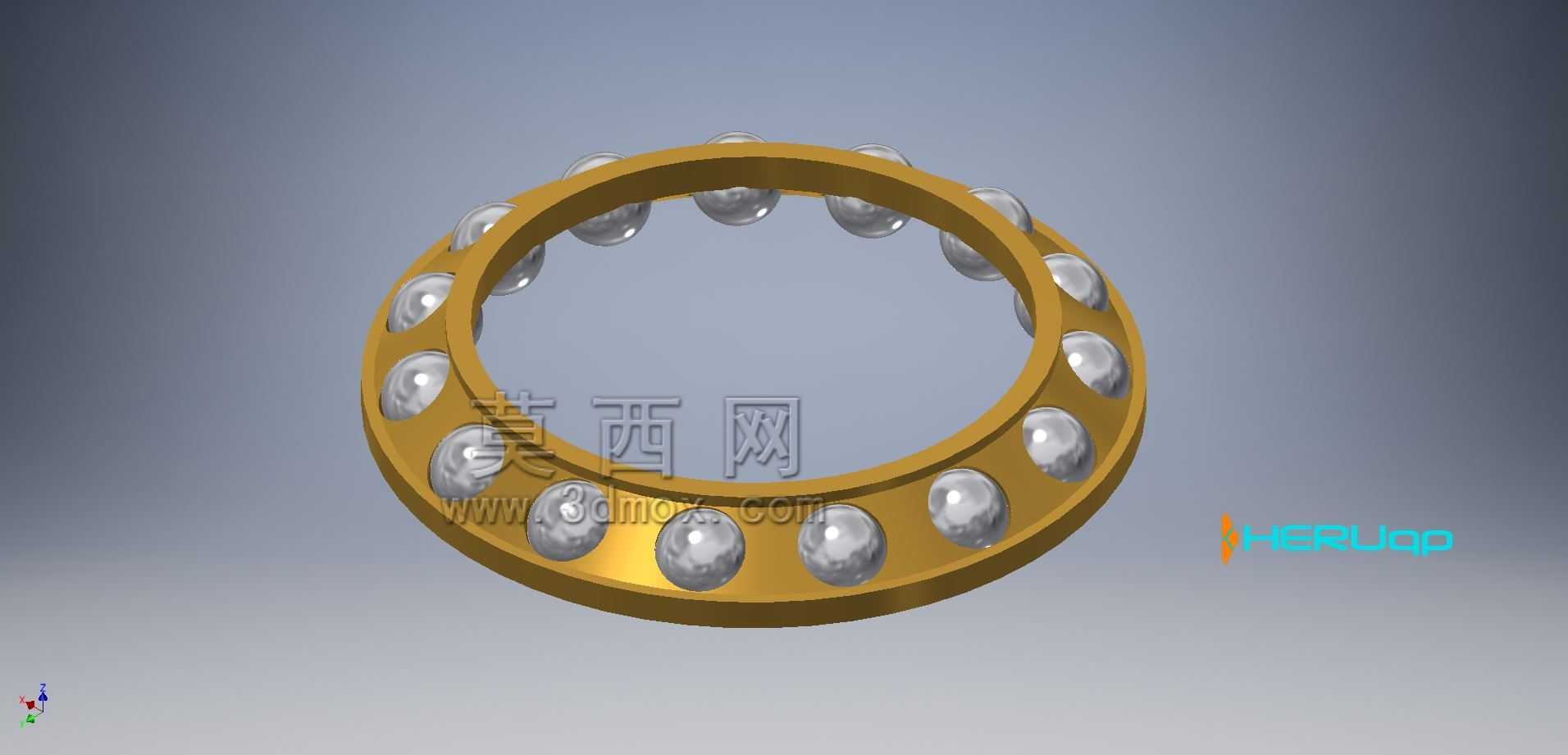

　　从设计思路来看，这个保持架采用了一体式铜合金车制结构，兜孔采用了半球形全包式设计，每一个兜孔的曲率半径都比配套钢球的半径大0.15到0.2毫米，既能够给钢球留出足够的润滑脂存储间隙，又能限制钢球在高速旋转时从兜孔中脱出，相比冲压式钢板保持架，铜质保持架的自润滑性能更好，在低速重载、启停频繁的工况下，不会因为保持架与钢球的硬摩擦出现过早磨损。保持架的整体截面采用了等强度设计，兜孔之间的连接筋厚度经过反复校核，既保证了足够的结构强度，不会在承受冲击轴向载荷时出现筋条断裂，又尽可能控制了整体重量，减少旋转过程中保持架自身的离心力对钢球运转轨迹的干扰。

　　实际选型匹配的时候，首先要确认这套组件适配的轴承公称内径与外径，保持架的整体外径要比轴承外圈的滚道内径小0.3到0.5毫米，内径要比轴承内圈的滚道外径大0.3到0.5毫米，预留出运转过程中的热膨胀间隙，避免设备运行升温后保持架与套圈出现卡滞。钢球的直径公差要控制在G10级精度以内，同一组保持架内的所有钢球直径差不能超过0.002毫米，否则会出现个别钢球承载过大、提前出现点蚀剥落的问题。安装的时候要注意，这套组件只能承受单向轴向载荷，安装时要确认钢球与上下套圈滚道的贴合面完全对齐，不能出现偏斜，否则会导致运转过程中钢球受力不均，出现异常噪音甚至保持架变形碎裂。

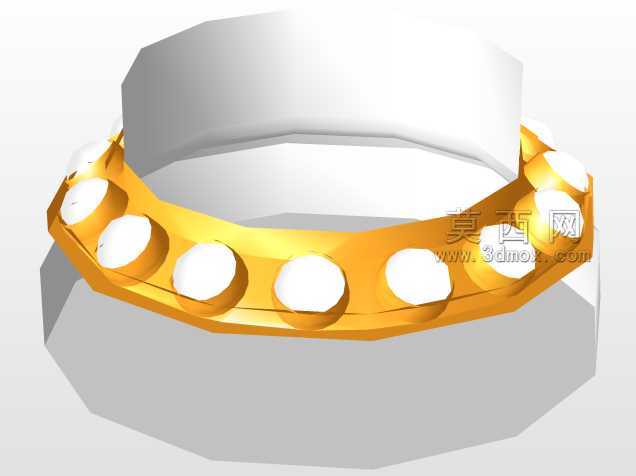

　　在日常维护场景里，这类结构的轴承组件在装配时需要在兜孔与钢球的间隙内填充足量的锂基润滑脂，润滑脂的填充量大概占到保持架内部空隙的三分之一到二分之一，过多的润滑脂反而会增大运转阻力，导致轴承温升过快。如果是应用在有粉尘、水汽的工况下，还要在轴承外侧加装对应的密封件，避免杂质进入滚道与钢球的接触面，造成钢球表面划伤、保持架磨损加速。从建模细节来看，这个模型还原了保持架表面的车削纹理细节，钢球的表面光洁度也按照实际加工精度做了对应呈现，每一个兜孔的位置度都和实际生产的公差要求一致，能够直接用于轴承装配的干涉检查、工况模拟仿真，也可以作为设备整体装配时的配套标准件调用，不需要再重新绘制标准件模型，能够大幅缩短结构设计阶段的标准件建模周期。在做设备的轴向承载仿真时，这个模型的钢球接触参数、保持架材质属性都可以直接赋予对应的工程参数，仿真结果能够更贴近实际设备的运行状态，减少后续样机试制阶段的结构调整次数。
