铁路管路用集成式气动控制阀结构设计

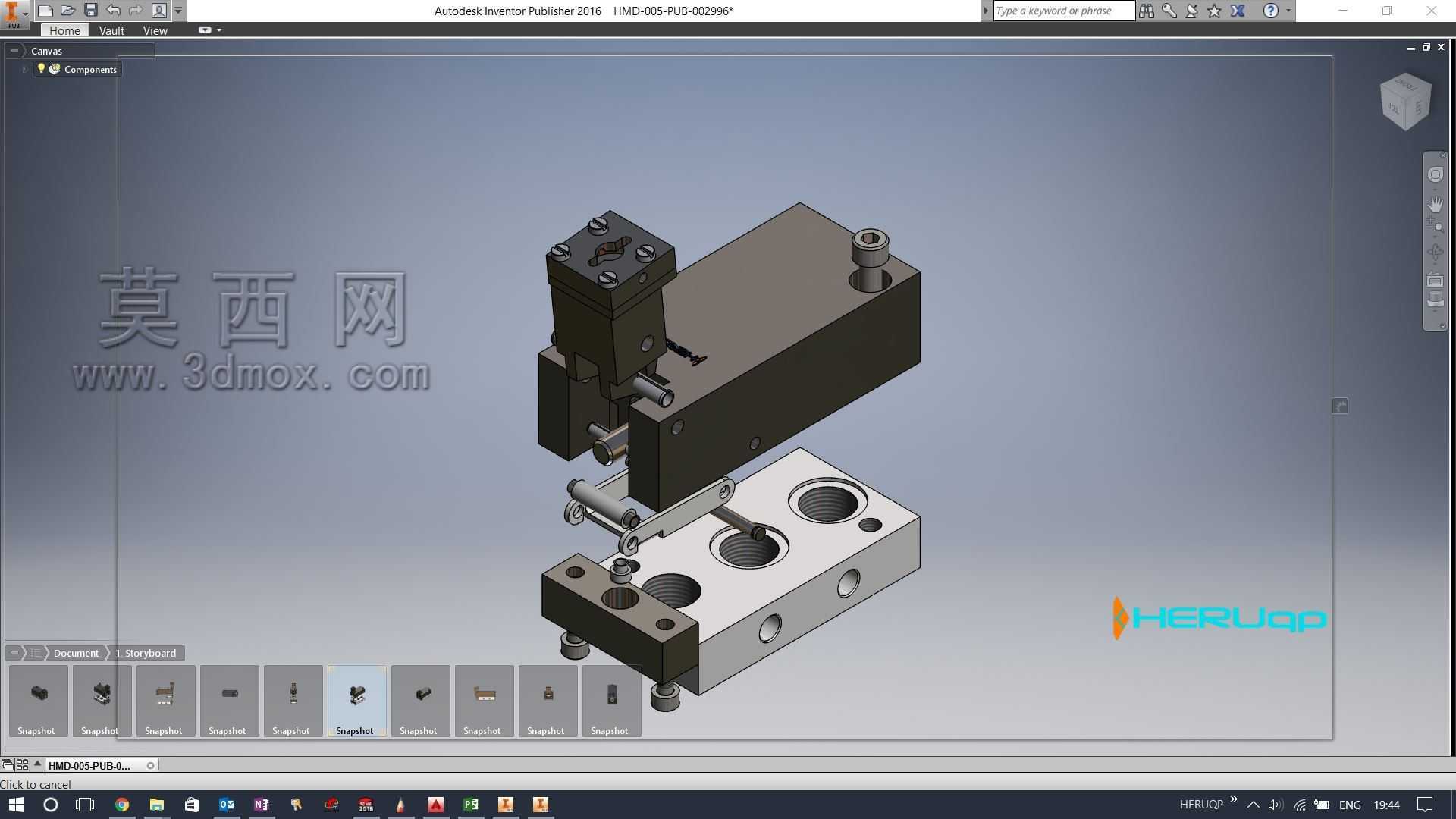

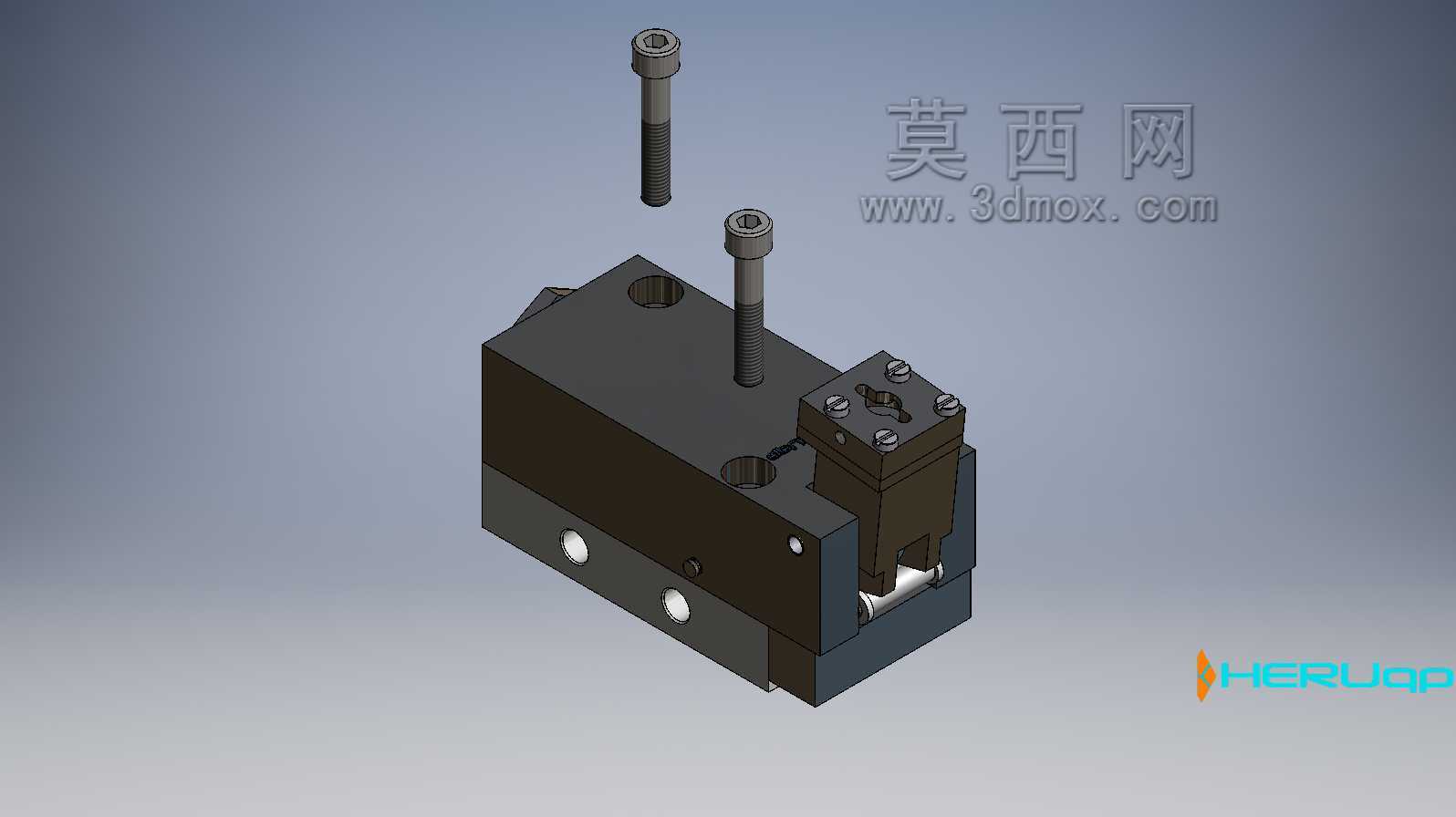

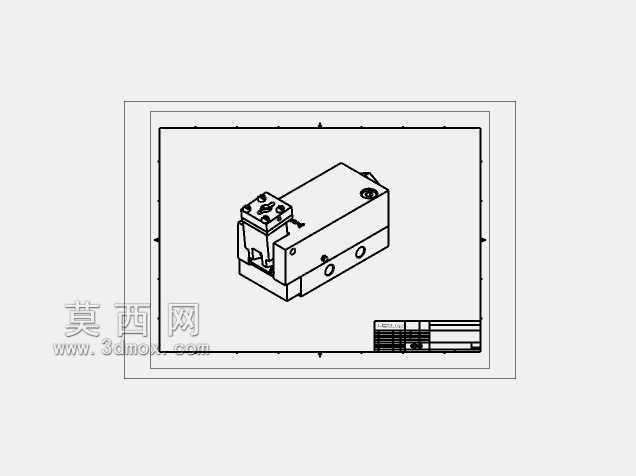

　　在铁路机车制动系统、车载流体输送管路以及沿线配套流体管控站点中，这类集成式控制阀是管路通断、压力调节、流向切换的核心执行部件，区别于通用工业场景的普通阀件，铁路应用场景对阀件的抗振性、环境耐受性、安装紧凑度都有更严苛的要求，毕竟机车运行过程中持续存在轮轨传递的高频振动，户外沿线站点还要耐受温差、粉尘、凝露等复杂工况，常规散件组装的阀组很容易出现连接松动、密封失效的问题。从结构设计来看，这款阀采用了控制头与阀座集成的模块化布局，上部的电磁气动控制模块直接叠装在下部流道基体上，省去了外接控制管路的冗余连接，控制模块的先导气路直接在阀块内部加工成型，既减少了外部泄漏点，也大幅压缩了整体安装占用空间。下部的流道基体采用整块金属坯料铣削加工，

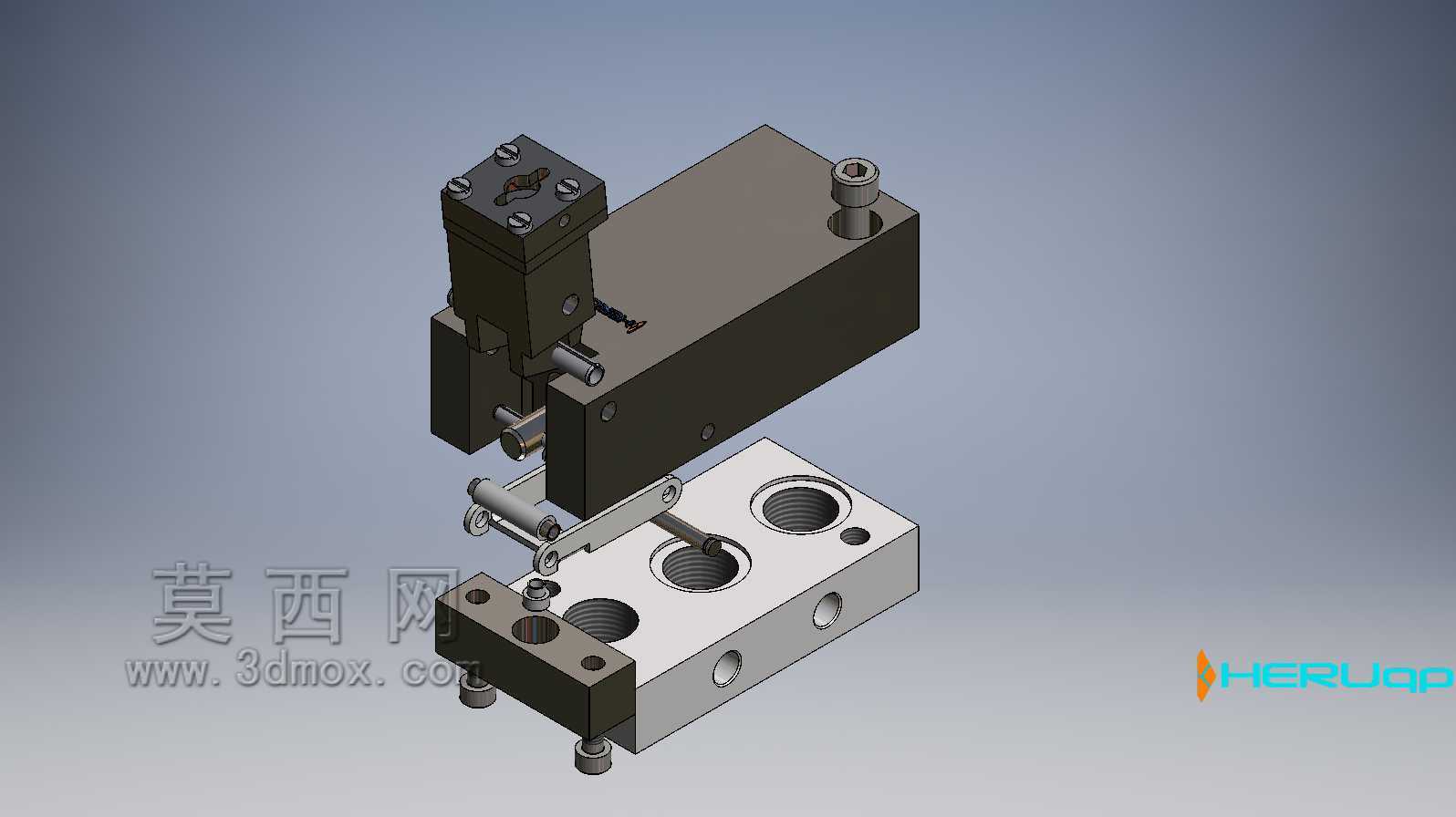

　　三个主流道接口直接在基体端面成型，接口周围设计了沉头安装孔与定位销孔，安装时可以直接通过螺栓贴合固定在管路安装基板上，不需要额外的转接支架，安装面的平面度公差控制在0.02mm以内，配合金属密封垫片就能实现端面的可靠密封，避免长期振动下出现渗漏。上部控制头的驱动部分采用杠杆式力传递结构，先导气驱动活塞输出的推力经过杠杆放大后作用在流道内部的阀芯上，相比直动式结构，能用更小的控制气压实现更大的通流压力管控，同时杠杆结构的铰接点都设计了自润滑衬套，不需要定期加注润滑脂就能满足长期往复动作的耐磨要求，控制头侧面预留的手动应急操作拨杆，可以在控制气路失压或者电控信号中断的情况下，手动切换阀位，满足铁路场景故障应急操作的硬性要求。

　　设计过程中首先要明确安装边界的约束，下部阀座的安装孔位间距要匹配铁路管路通用的安装基板接口尺寸，整体高度不能超出机车设备舱的预留安装空间，控制头的接线接口朝向统一设置在侧面，避免顶部走线占用上部空间，也方便后期检修时的线路插拔操作。流道设计上，内部流道的转角处都做了圆弧过渡处理，减少流体通过时的压损，同时避免流道死角残留杂质造成阀芯卡滞，阀芯与阀座的密封面采用硬质合金堆焊处理，耐磨性能比普通铜质密封面提升四倍以上，可以承受长期带压动作下的冲刷磨损。考虑到铁路场景的维护需求，整个阀的拆解不需要专用工具，松开上部控制模块与下部阀座的连接螺栓就能直接更换内部密封件与阀芯组件，维护时不需要将整个阀从安装基板上拆下，

　　大幅缩短了现场故障处置的时间。在抗振设计上，所有外部连接螺栓都设计了防松垫圈与螺纹锁固胶涂覆工艺槽，控制模块内部的电子元件全部采用灌封处理，避免振动造成元件引脚脱焊，流道基体的壁厚经过强度校核，能承受1.5倍额定工作压力的静压测试，同时满足-40℃到80℃的工作环境温度要求，不会因为低温造成材料脆化、高温导致密封件老化失效。这款阀的实际应用中，既可以单台使用管控单条管路的通断，也可以多台并排叠装在集成阀岛上，实现多条管路的集中管控，集成阀岛的公共气路可以直接在相邻阀块之间连通，不需要外接气管，进一步简化了管路布局，减少故障点。
