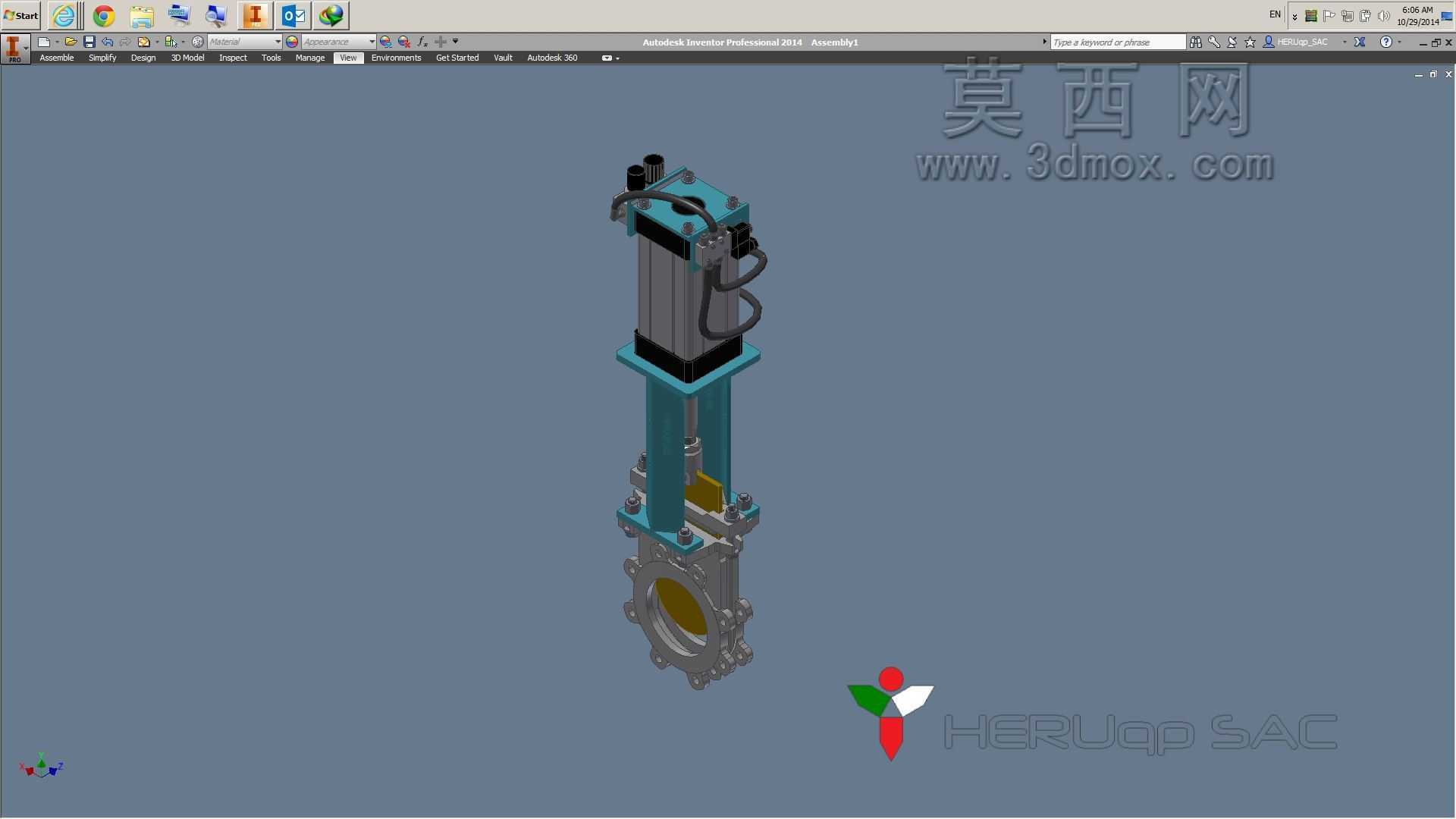

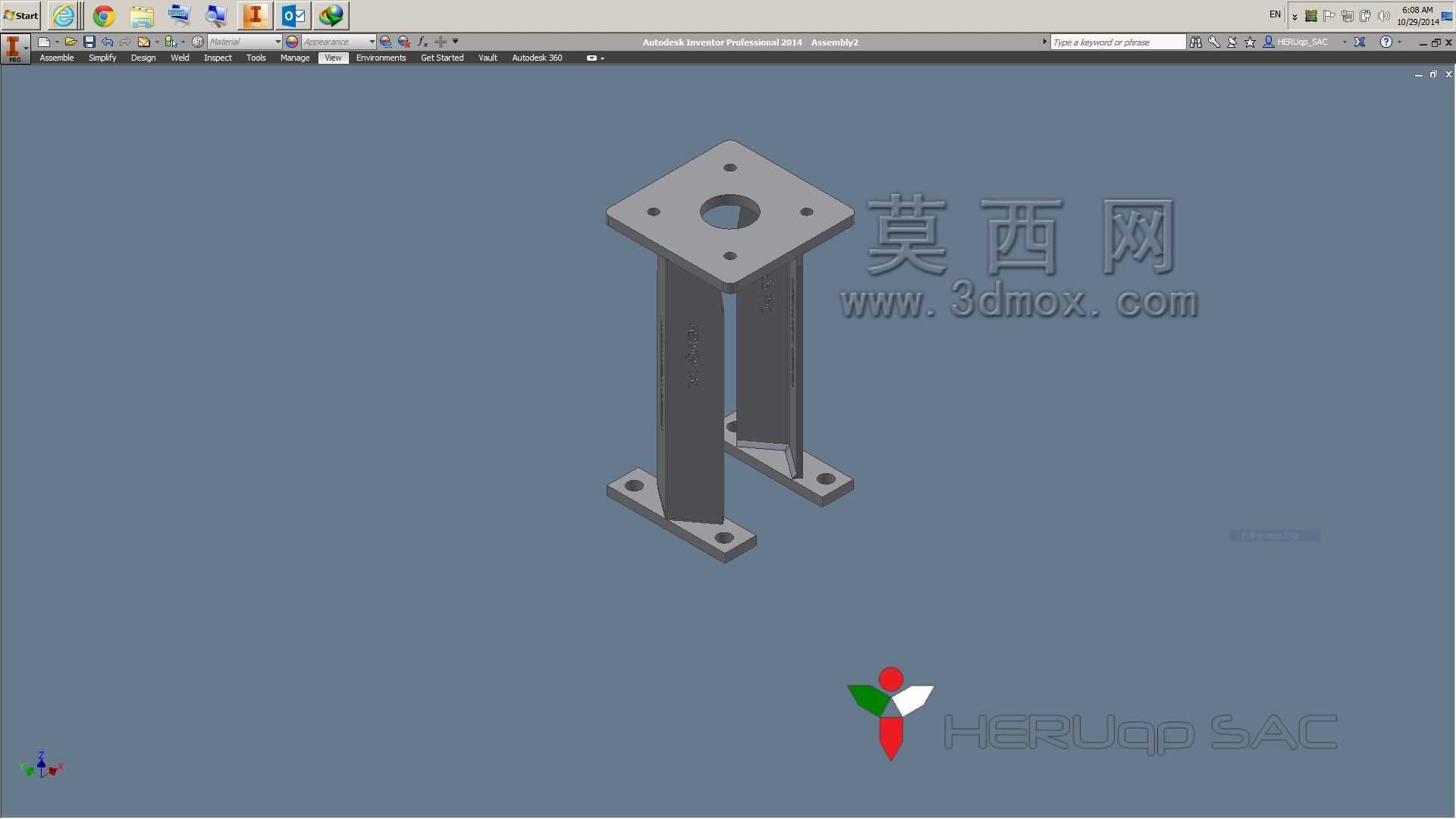

在井下流体输送管网的布设作业中,阀门作为管路通断、流量压力调控的核心执行部件,其安装固定的可靠性直接决定整个输送系统的运行稳定性,尤其是带自动化执行机构的阀门组件,自身重量叠加执行器运行时的微幅振动,对配套支撑结构的载荷耐受、安装适配性提出了远高于普通手动阀门的要求。这套支撑结构采用上下双法兰安装面搭配双立柱承载的构型,顶部方形法兰盘预设中心过孔与周向均布的四个安装孔,中心过孔用于避让阀杆或者执行器的输出轴连接段,周向安装孔的孔位公差按照IT7级精度控制,能够直接匹配市面主流自动化阀门执行器的底部安装螺孔位置,不需要现场二次扩孔调整,减少井下安装的动火、钻孔作业量,适配井下有限作业空间的施工要求。底部采用两个分体式条形安装脚,
每个安装脚预留两个长圆孔型的固定孔位,长圆孔的设计允许安装时在横向存在±5mm的位置调整量,能够抵消井下预埋安装基础的位置偏差,不需要重新打设锚固螺栓,大幅缩短现场安装的校准周期。两根竖向立柱采用槽型截面构型,相比等截面积的实心方钢立柱,槽型截面的抗弯截面模量提升37%左右,在相同载荷下的侧向形变更小,能够承受阀门执行器启停、动作过程中产生的侧向倾覆力矩,避免长期运行后支撑结构出现弯曲变形导致阀杆卡涩。立柱与上下安装面的连接采用满焊焊接工艺,焊脚高度按照不低于连接件最薄壁厚的0.8倍控制,焊接后做去应力退火处理,消除焊接残余应力,避免井下高湿、高腐蚀环境下焊缝位置出现应力腐蚀开裂。整个支撑结构的高度设计充分考虑井下管路的布设标高,
安装后阀门执行器的操作位置距离巷道底板的高度恰好处于日常巡检、维护的舒适操作区间,不需要额外搭设操作平台,日常调校、故障排查时操作人员站在底板上即可完成接线、手动操作、参数检查等全部作业。结构的边角位置全部做R3圆角倒钝处理,避免井下作业时尖锐边角刮擦线缆、划伤作业人员,适配井下安全作业的规范要求。从安装边界来看,整个支撑结构的横向占位尺寸控制在常规阀门井的内部净空范围内,安装后两侧预留足够的管路连接、线缆布设空间,不会挤占井下有限的通行与检修通道。双立柱之间的预留空间可以用来布设阀门的信号线缆、动力线缆,线缆可以顺着立柱内侧的槽腔走线,配套扎带固定点位,避免线缆直接暴露在巷道内被落石砸损、被过往设备剐蹭。在载荷设计上,

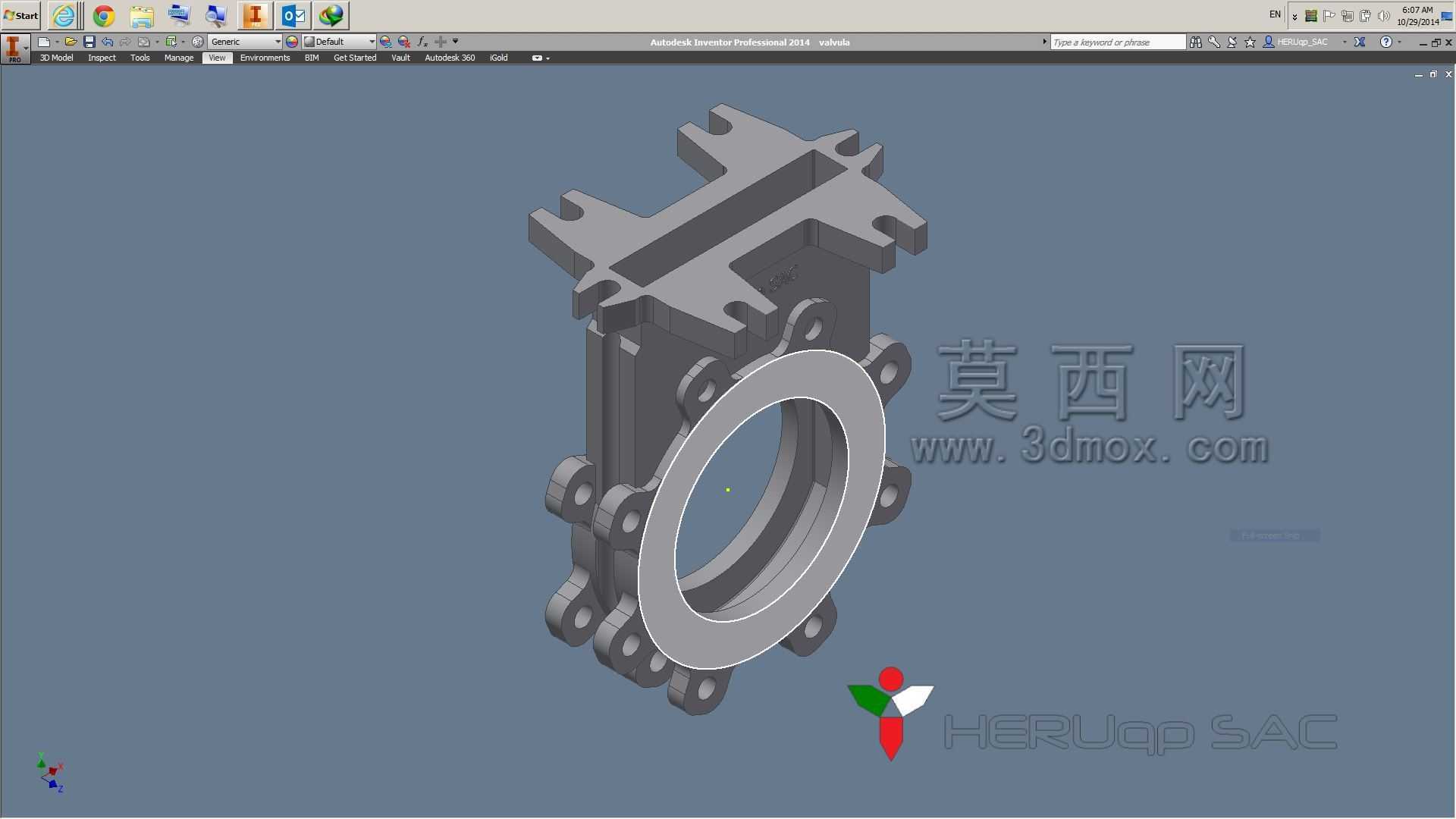

整套支撑结构的额定静载荷按照对应通径阀门满配执行器重量的2.5倍做冗余设计,能够承受阀门开关过程中产生的冲击载荷,即使在管路出现水锤现象时,支撑结构也不会出现永久性变形。结构表面按照井下防腐要求做环氧富锌底漆加聚氨酯面漆的双层涂装,涂层总厚度不低于120μm,能够耐受井下高湿度、含硫腐蚀性气体的侵蚀,延长结构的服役周期,减少日常维护的防腐补涂工作量。在实际选型适配时,这套支撑结构可以直接匹配公称通径DN100到DN200区间的自动化闸阀、蝶阀的安装需求,不需要额外做结构改制,对于部分带手动操作旁通的执行器,顶部法兰的预留空间也足够容纳旁通操作手柄的转动行程,不会出现操作干涉。
