带称重传感模块的药剂投加设备结构

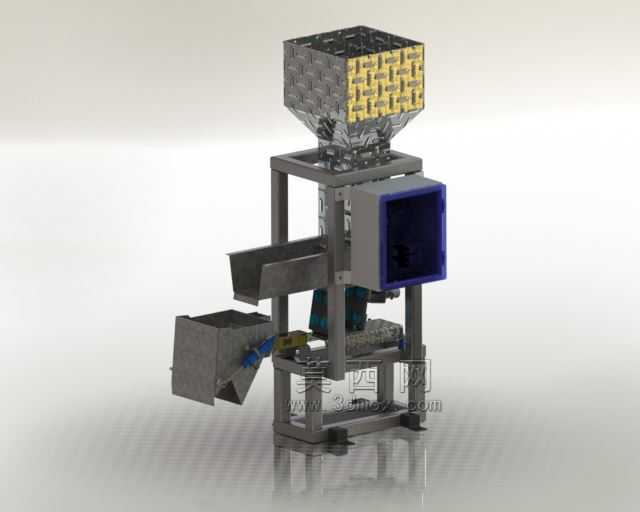

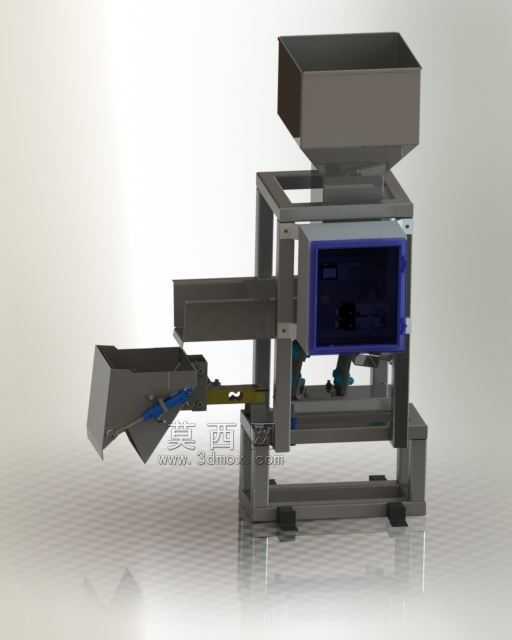

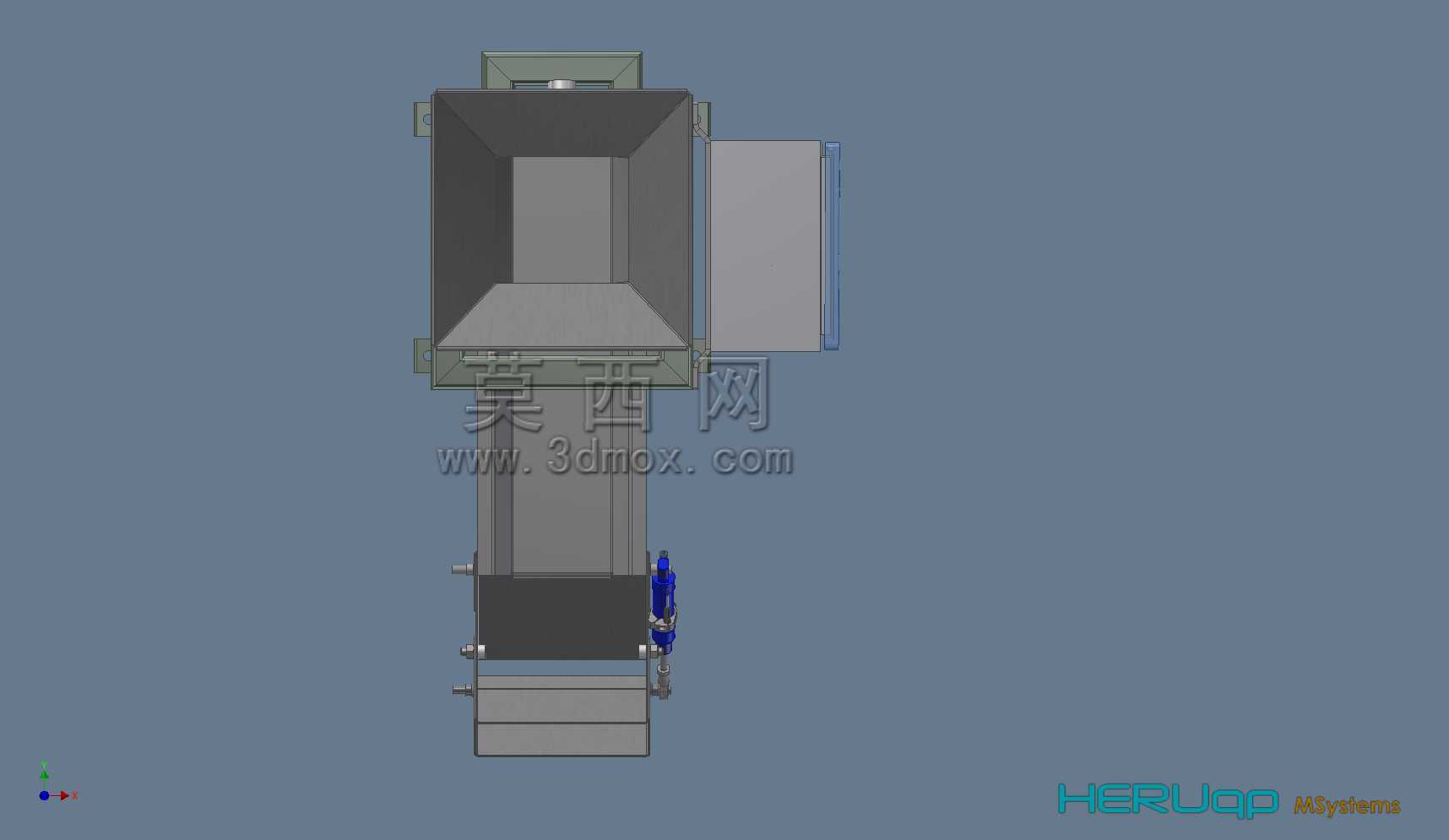

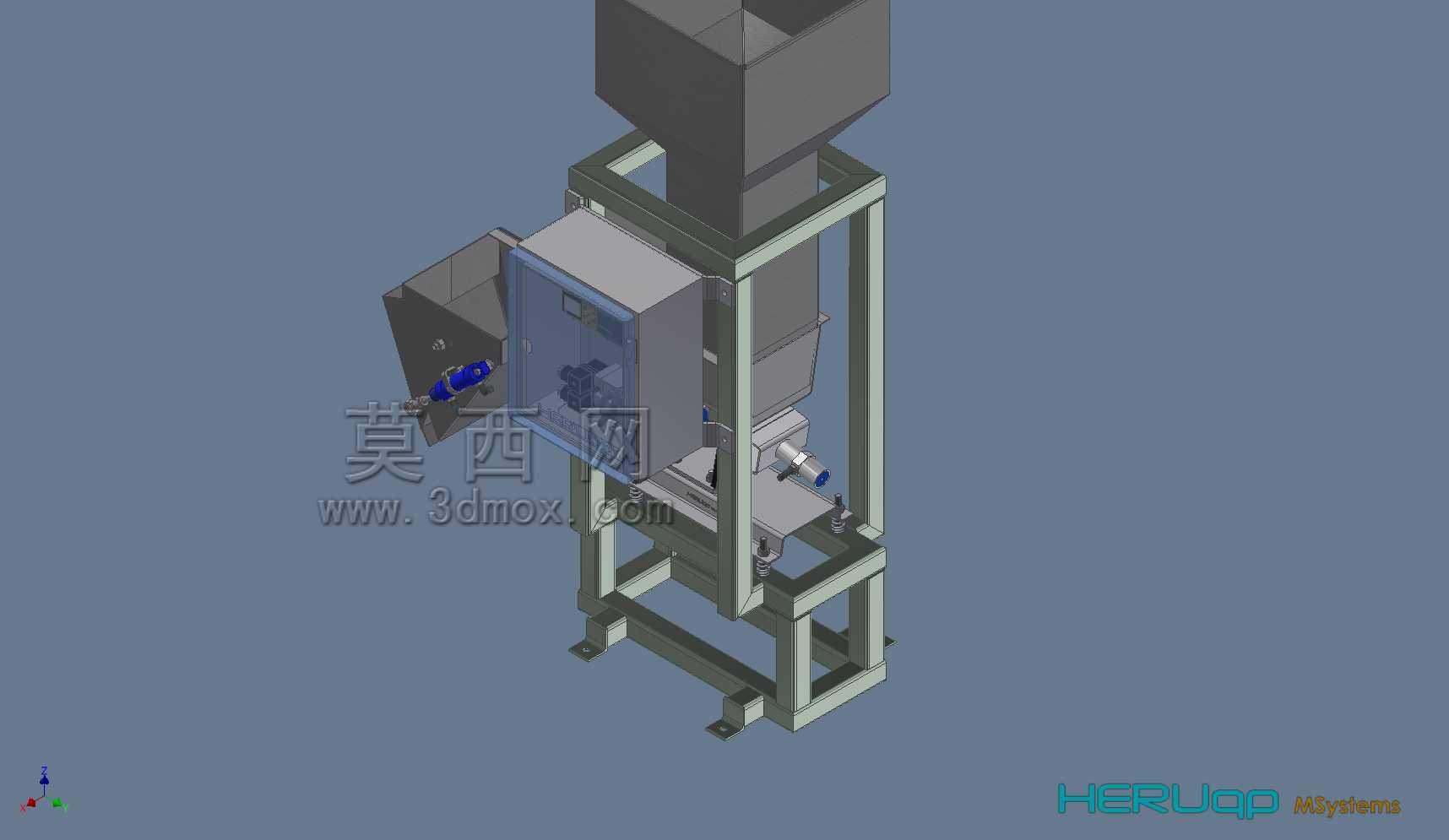

　　在水处理、化工配料、食品加工助剂投加这类需要精准控制药剂添加量的生产场景里，药剂投加的精度直接影响最终工艺指标，传统依靠人工称重、手动投料的方式不仅效率低下，还容易因为人为操作误差出现投加量偏差，甚至引发工艺波动、原料浪费的问题，这款带称重传感模块的加药设备结构，就是针对这类连续化、精准化配料需求设计的专用给料计量装置。从结构布局来看，设备上部采用大敞口的方锥形受料斗设计，锥面倾斜角度经过物料流动性校核，能够保证粉状、小颗粒状药剂依靠自重顺畅下滑，不会在斗壁出现粘壁、架桥堵料的问题，受料斗上部预留的法兰边可以直接对接上游储料仓的出料口，不需要额外做转接结构，减少了物料输送过程中的漏料、积料风险。受料斗下方衔接的是计量给料段，

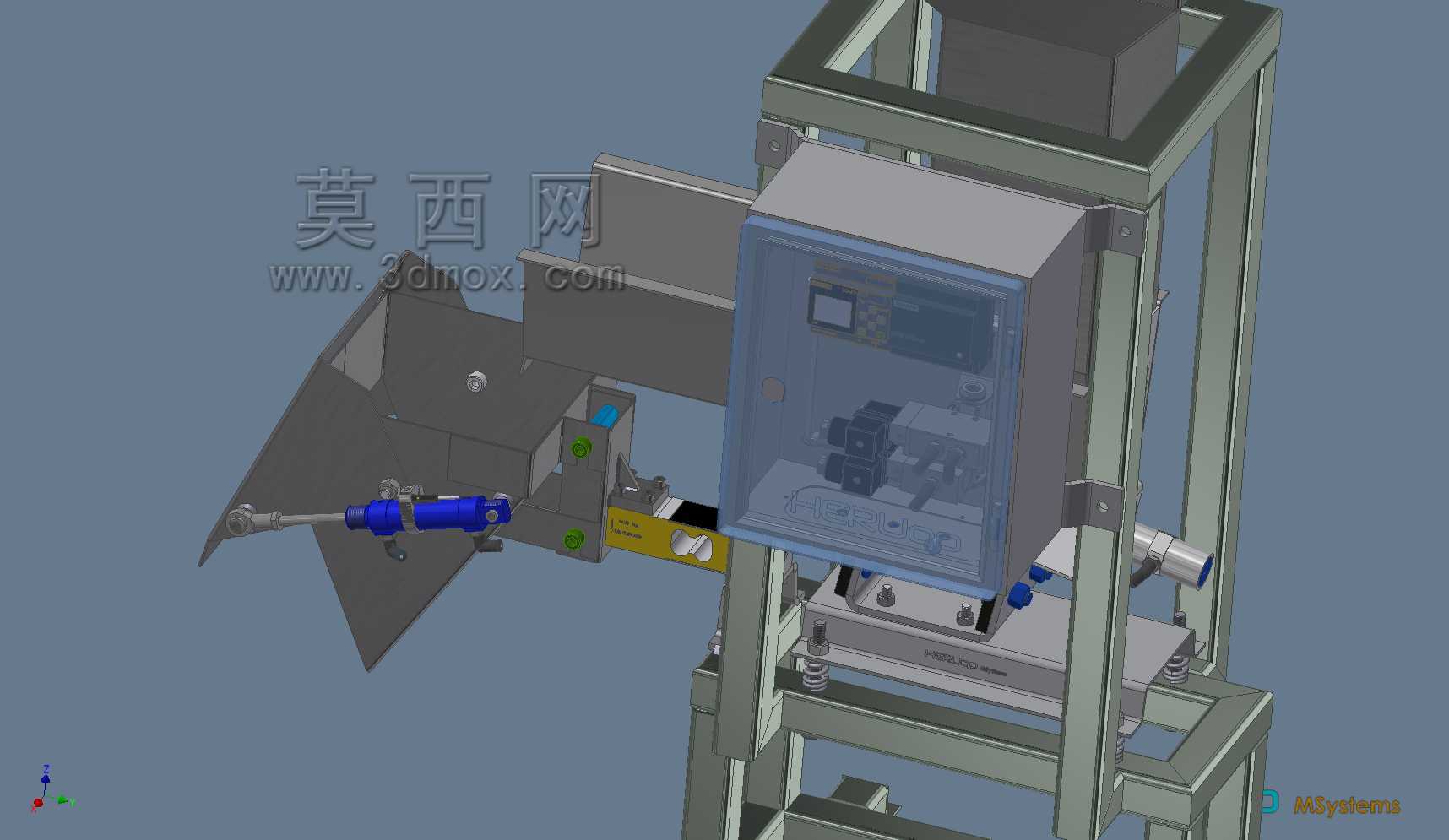

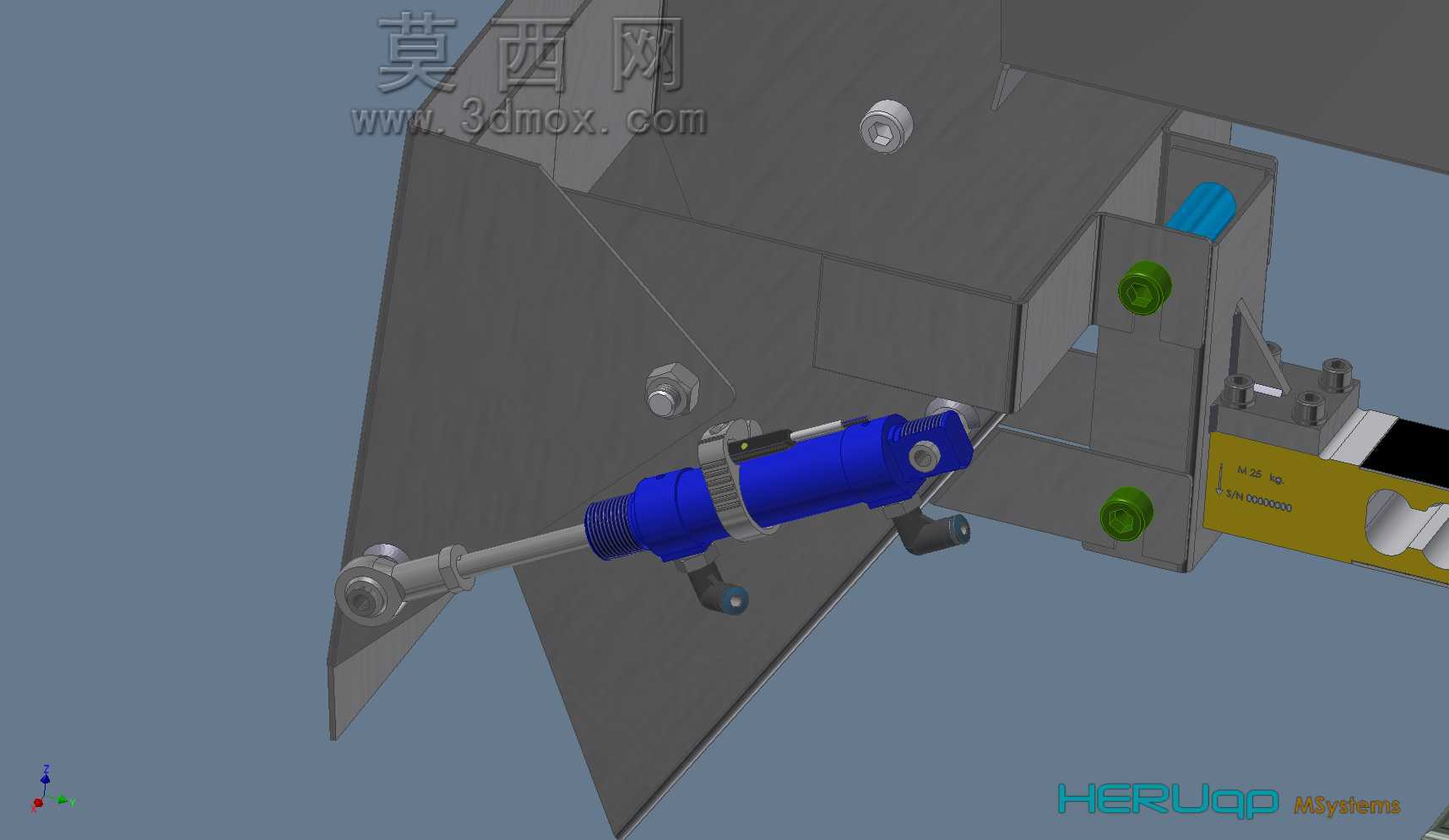

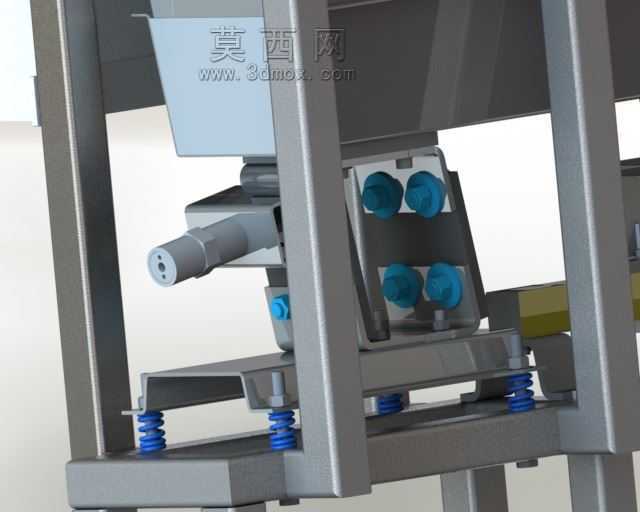

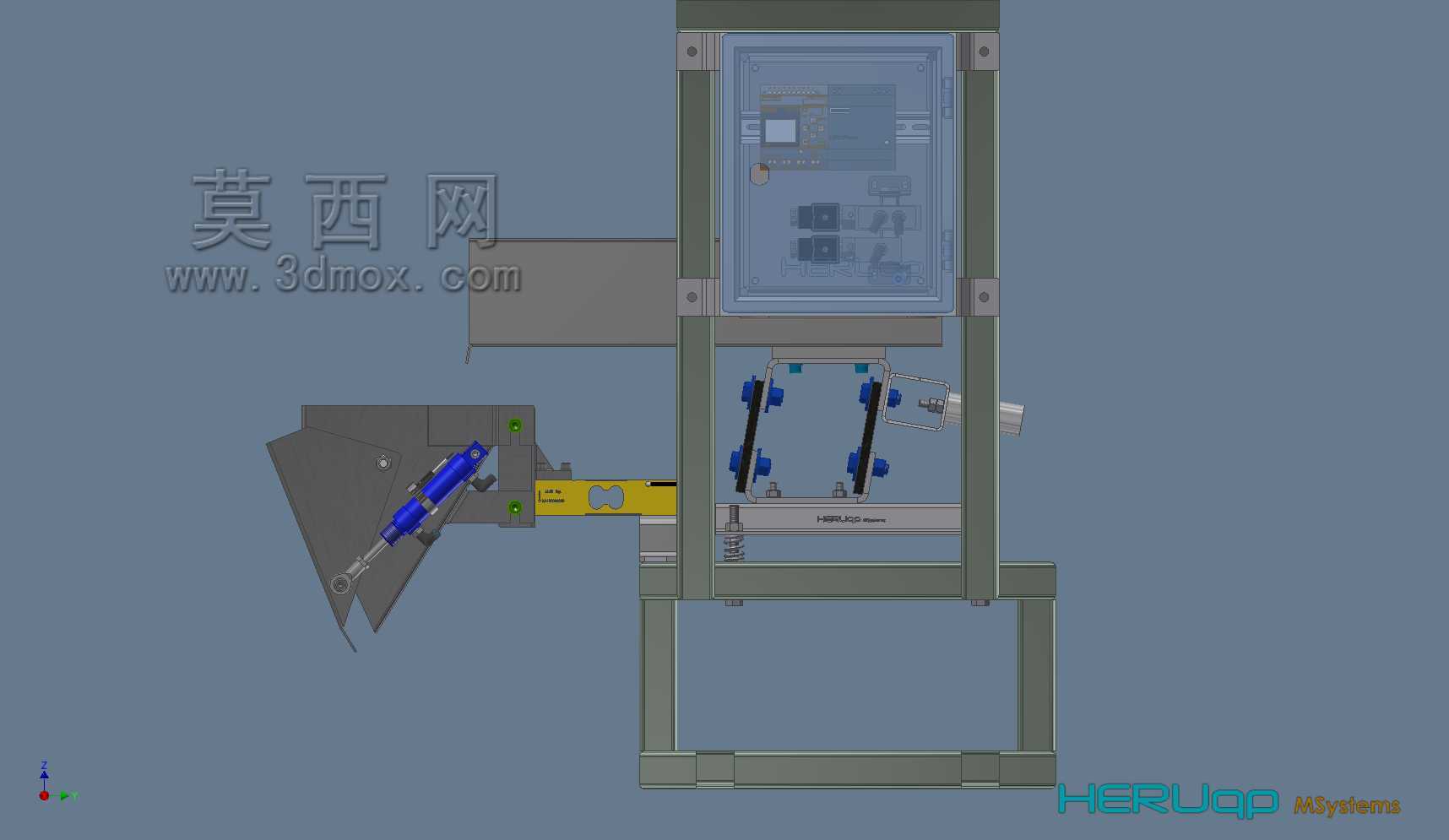

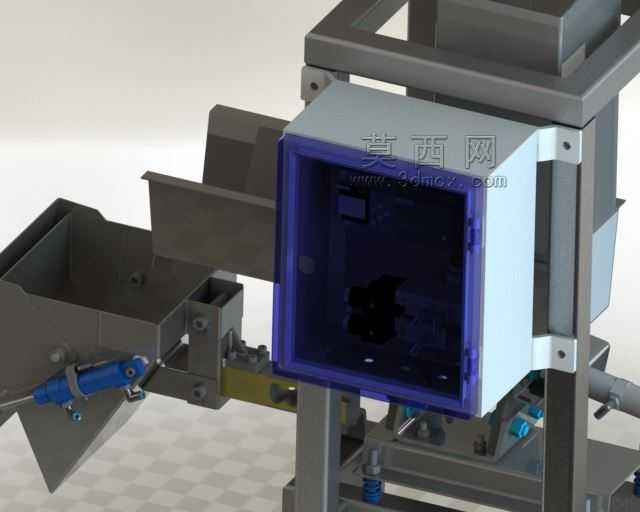

　　这部分直接和配料称重传感器做刚性连接，传感器采用悬臂梁式安装结构，能够实时采集给料段内的物料重量变化，通过重量差值换算实时投加流量，和传统的容积式计量给料设备相比，这种称重式计量的精度不受物料堆积密度变化的影响，哪怕是物料受潮结块、粒度出现小幅波动，也能保证投加量的误差控制在工艺允许范围内。给料段末端设置的可调式出料导槽，可以根据下游工艺设备的进料口位置调整伸出长度与倾斜角度，安装时不需要额外配做转接溜管，导槽侧边设置的快拆压板结构，方便日常清理残留物料，避免不同批次药剂交叉污染。设备侧边预留的驱动组件安装位，适配常用的调速给料驱动结构，设计时已经考虑了驱动运行时的振动对称重精度的影响，在驱动安装座和称重段之间设置了减振缓冲结构，

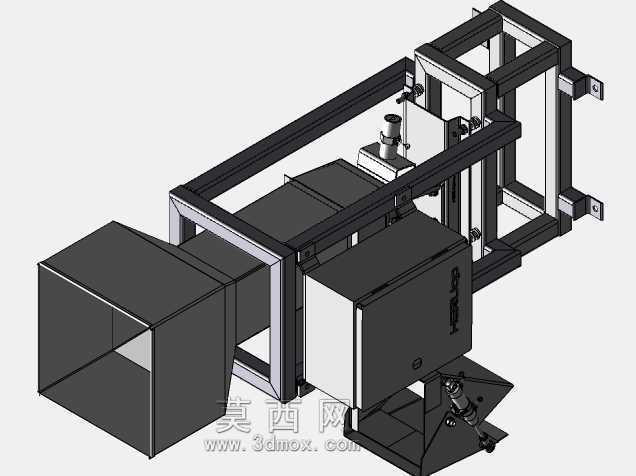

　　避免电机运行振动传递到称重传感器上，导致计量数据出现跳变。从安装边界来看，设备整体采用立式布局，横向占用空间小，安装时只需要在下层平台预留对应尺寸的安装固定孔，将称重模块的固定支座与平台做刚性连接即可，不需要做复杂的混凝土基础，设备上部受料斗的顶部进料口尺寸、下部出料口的中心高度都做了通用化设计，能够和市面上多数常规储料、混料设备做配套对接。在实际工况应用中，这款设备可以根据设定的投加量参数，自动调节给料速度，在初始投加阶段采用大流量快速给料，接近设定重量时自动切换为小流量慢速补料，既保证了投加效率，又能避免冲量误差导致的投加过量。设备的结构设计充分考虑了现场维护的便利性，所有和物料接触的部件都采用快拆式连接，

　　不需要借助大型工具就能完成拆卸清理，称重传感器的安装位置做了防尘密封处理，能够适应多粉尘的生产车间环境，避免粉尘堆积影响传感器的测量精度。针对不同物料的特性，给料段的内部结构可以做适应性调整，比如针对流动性较差的粘性物料，可以在给料段内壁加装衬板或者辅助破拱结构，保证物料顺畅下落，不会出现堵料断料的问题。整个结构的受力路径经过反复校核，称重段的框架采用型钢焊接结构，刚性足够，不会因为物料长期冲击出现结构变形，保证称重精度的长期稳定性，避免使用一段时间后因为结构形变导致计量失准。
