立体浮雕飞鹰造型标识结构设计

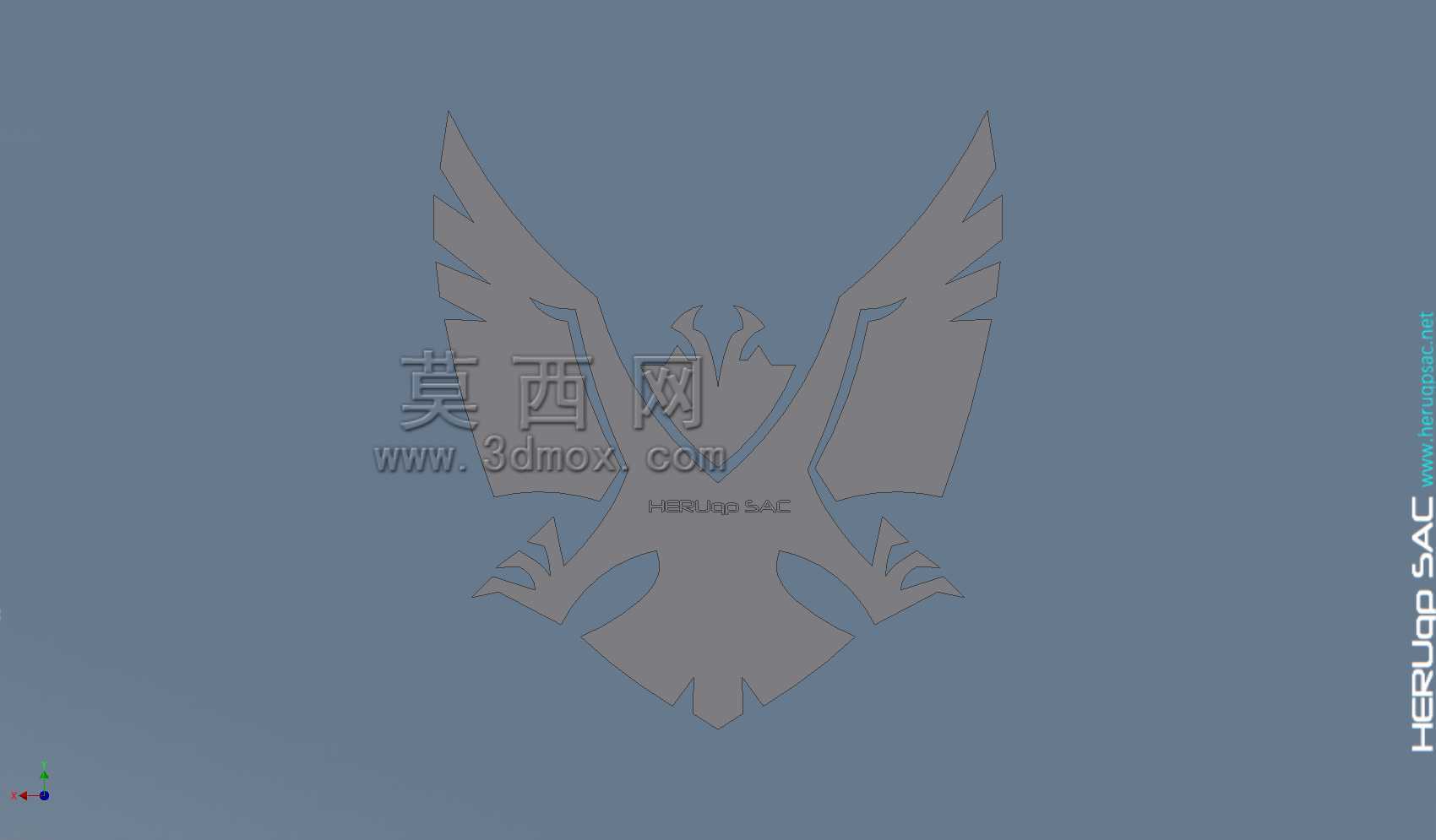

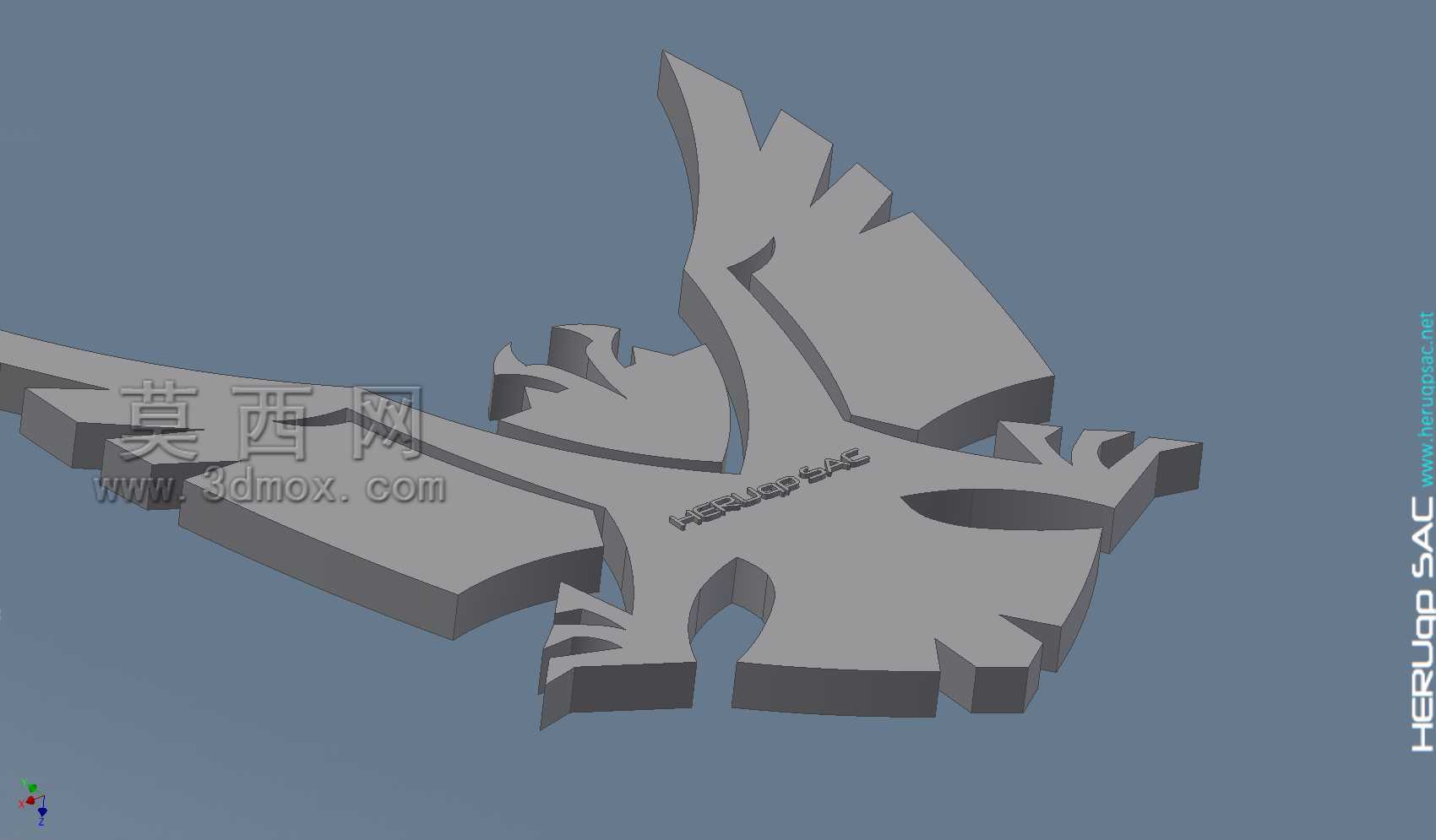

　　这款立体飞鹰造型构件，最初的设计需求来自工业设备外观标识配套场景，不少重型机械、特种作业装备的机身侧部、前端护板位置，都需要安装兼具辨识度与结构强度的立体标识，替代传统印刷贴纸易磨损、易脱落的缺陷。从结构设计逻辑来看，整体采用等厚拉伸的浮雕式结构，没有多余的悬空薄壁，所有外轮廓棱边都做了0.3mm的倒角过渡，既避免加工过程中出现锐边崩损，也能在安装后减少积灰，适配户外设备长期日晒雨淋的使用环境。飞鹰的羽翼分层做了阶梯式的高度差，最外层羽翼与基座平面的高度差控制在8mm，内层羽翼高度差为4mm，鹰身主体区域高度差为12mm，这种阶梯高度设计一方面能在光线照射下形成自然的明暗层次，不需要额外做表面喷涂分色就能凸显造型轮廓，

　　另一方面也能避免过高的凸起在设备运输、装配过程中发生磕碰变形。构件背部设计了整面的平整安装基准面，没有多余的凸台或凹槽，既可以采用结构胶直接粘接在金属护板、工程塑料外罩表面，也可以根据安装需求在背部预设的四个沉孔位置加装固定螺丝，沉孔深度设计为3mm，安装后螺丝端面完全低于安装基准面，不会出现凸起顶到安装面导致粘接缝隙过大的问题。从安装边界尺寸来看，整体横向最大轮廓跨度为120mm，纵向最大高度为95mm，整体厚度不超过15mm，安装时不需要对设备原有护板做大面积裁切，只需要清理安装面的油污、锈迹即可完成固定，适配绝大多数中小型工业设备的侧部安装空间。羽翼部分的镂空区域做了R2的圆角过渡，没有尖锐的内角，不管是采用CNC铣削加工、

　　还是3D打印快速成型，都不需要额外做支撑结构，能有效降低加工成本，减少后期打磨修整的工作量。鹰身表面预留的文字雕刻区域深度为0.5mm，既可以在加工时直接一体成型文字内容，也可以后期通过激光打标补充定制化内容，不会因为雕刻过深影响构件整体的结构强度。考虑到部分应用场景需要将该构件安装在圆弧面的设备外壳上，设计时特意将基座部分的厚度预留了2mm的打磨余量，现场安装时可以根据安装面的弧度对背部基准面做适应性修磨，保证粘接面的贴合度达到90%以上，避免长期使用后出现边缘起翘的问题。所有造型曲面都采用G1连续过渡，没有曲率突变的区域，做表面阳极氧化、喷漆、喷砂处理时，不会出现涂料堆积、喷砂不均的问题，能保证外观处理后的质感一致性。

　　在结构强度校核阶段，针对最薄的羽翼边缘位置做了侧向受力模拟，在承受15N的侧向冲击力时，形变量不超过0.1mm，完全满足设备装配、运输过程中的磕碰防护要求，不会出现普通薄片状标识一撞就变形断裂的问题。和传统的平面印刷标识相比，这种立体浮雕结构的使用寿命能提升5倍以上，即使在有油污、粉尘、轻微腐蚀的工业车间环境下，也能长期保持造型轮廓清晰，不会出现标识模糊、脱落的问题，除了工业设备外观标识用途外，也可以适配工装夹具的标识牌、车间设备状态标识、定制化机械周边装饰等多个场景，安装方式灵活，加工适配性强，不需要复杂的后续处理工序就能直接投入使用。
