紧凑型薄型气缸活塞执行组件结构设计

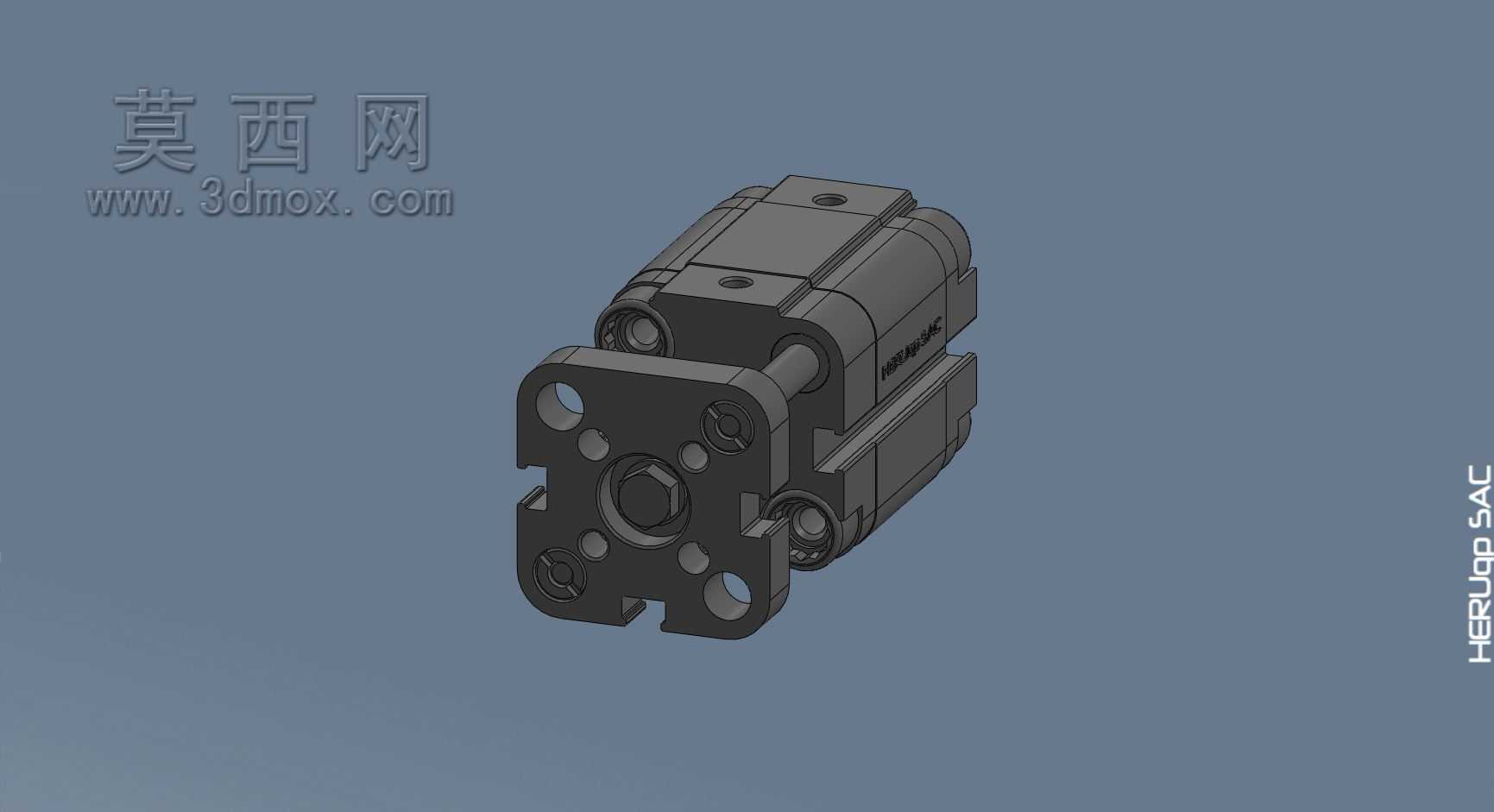

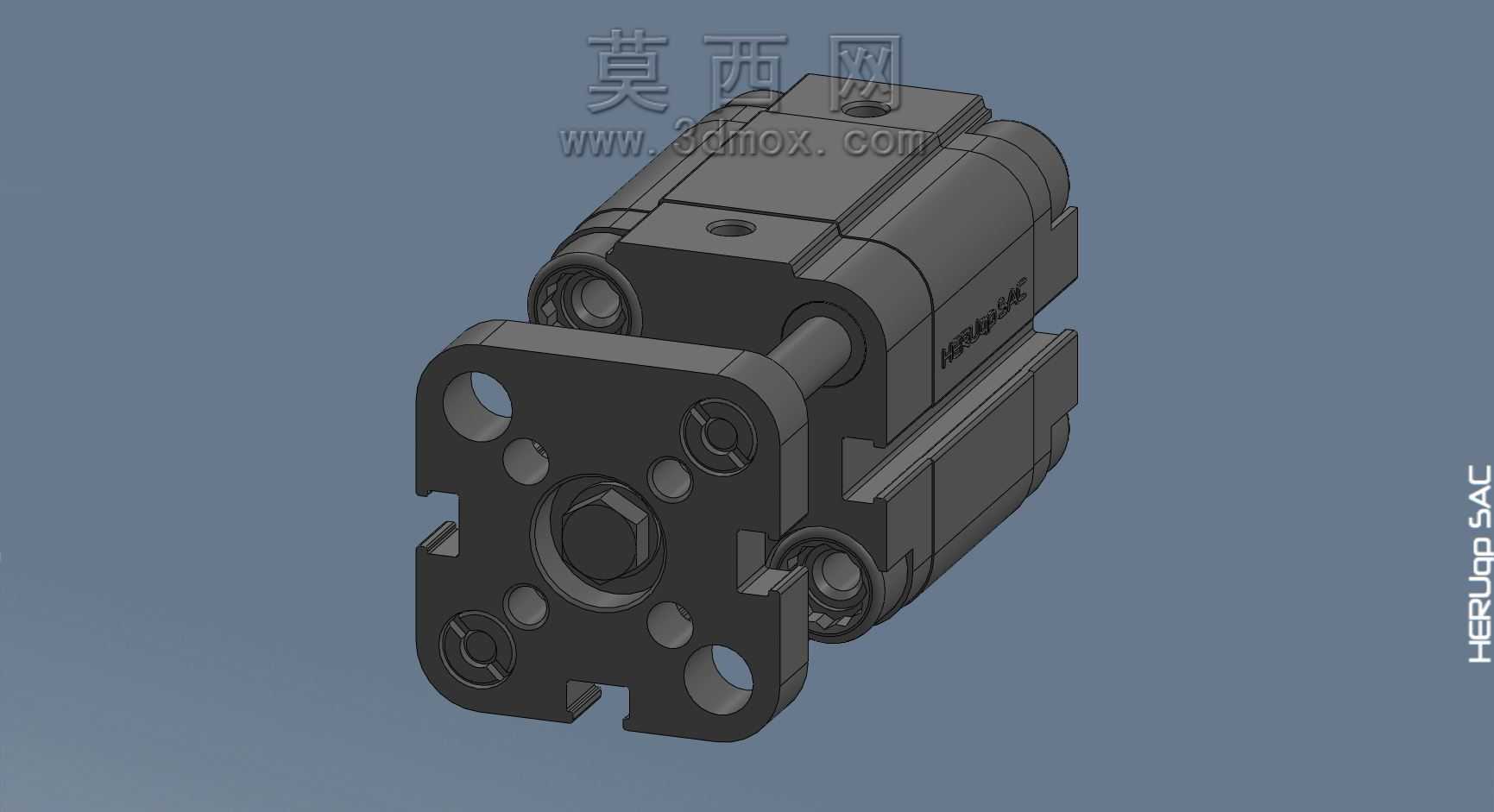

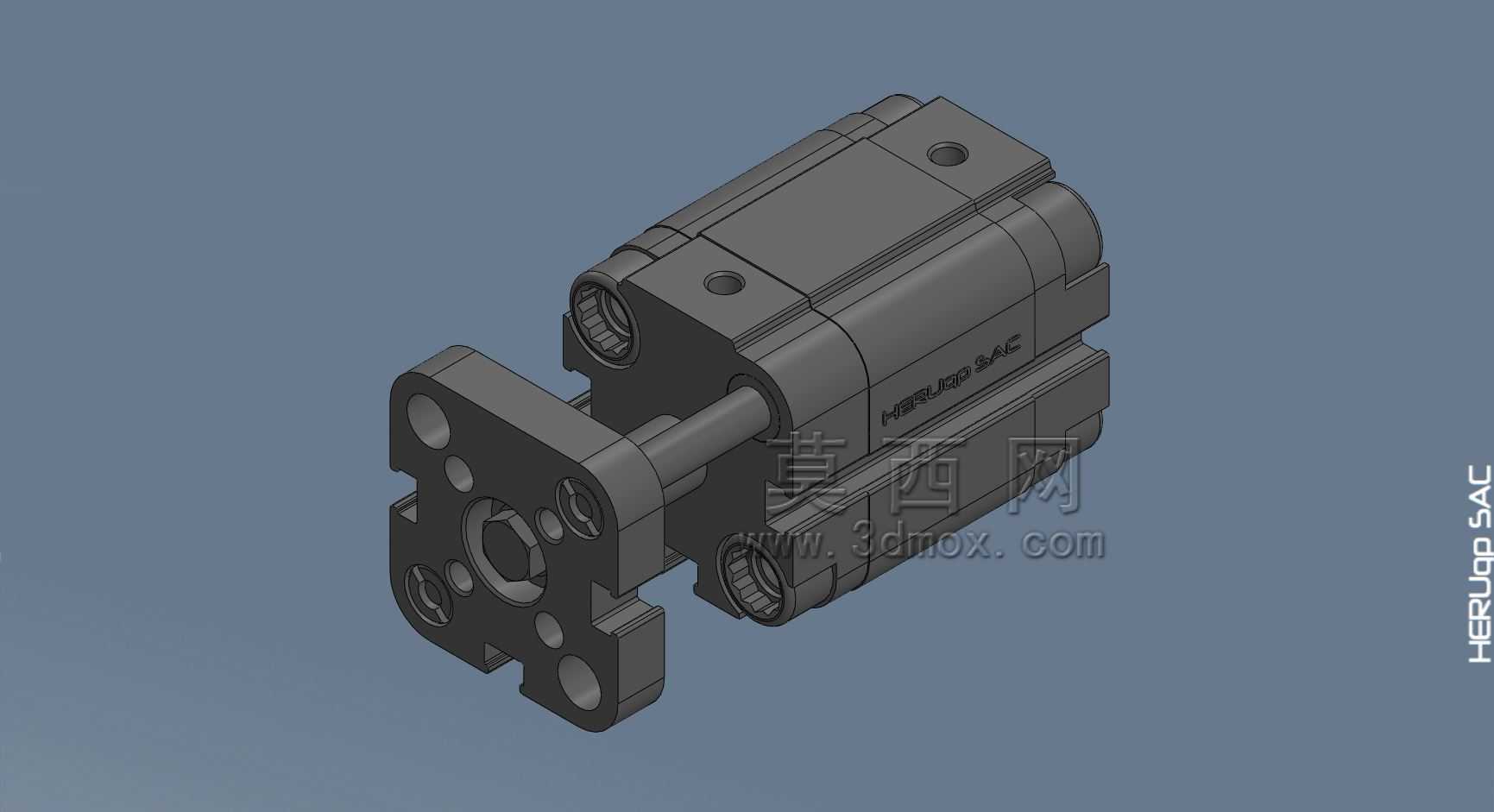

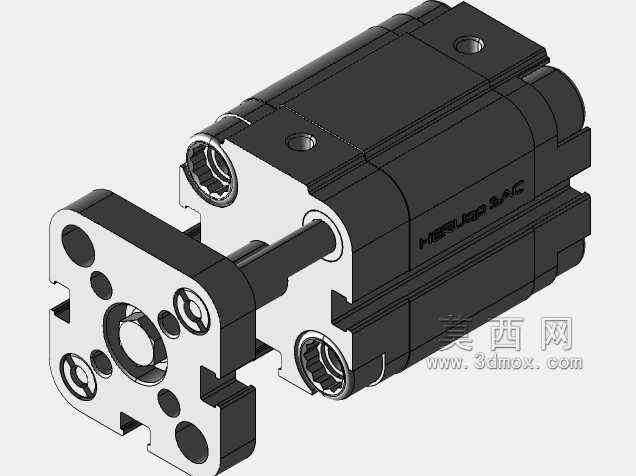

　　这款气动执行组件的设计，核心围绕紧凑安装空间下的直线往复驱动需求展开，在自动化产线的夹具驱动、工位顶升、小件推料、模具抽芯等场景中，这类短行程执行元件的使用占比极高，尤其是在设备内部安装空间局促、无法预留长缸体安装位的工位，这类紧凑型结构的优势会被充分放大。从结构设计逻辑来看，整个组件采用方形本体的集成化布局，没有额外的外置拉杆结构，四个安装孔直接集成在前端端面上，安装时可以直接从正面穿入螺栓完成固定，不需要预留侧面的操作空间，相比传统拉杆式气缸，同行程下的轴向长度可以缩短近三分之一，这对于排布密集的自动化装配工位来说，能有效降低整体设备的体积冗余。前端的安装法兰做了多沉孔设计，除了四个通孔用于本体固定之外，

　　还预留了不同规格的定位销孔与附件安装位，可以直接连接浮动接头、推板、压头这类执行末端，不需要额外加装转接法兰，减少了装配环节的零件累积误差。活塞部分的密封结构采用了双向密封的沟槽设计，在保证低启动压力的同时，能避免长期往复运动下的气体泄漏，活塞与活塞杆的连接采用了一体化的防松结构，避免高频动作下的连接松动，活塞杆的伸出端做了标准的外螺纹设计，兼容市面上常规的气缸附件，不需要单独定制连接零件。从安装边界来看，整个组件的外形为规整的方形结构，侧面没有突出的气嘴、拉杆等结构，排布时可以紧贴相邻的机构安装，不需要预留侧向的避让空间，气口布置在本体的侧面，采用标准的内螺纹接口，接气管时的转弯半径可以控制在很小的范围内，不会和周边的走线、

　　其他机构产生干涉。在实际工况适配性上，这类结构的执行组件可以适配常规的0.1-0.8MPa工作气压范围，动作响应速度快，因为整体运动部件的重量做了优化，活塞和活塞杆采用轻量化的结构设计，高频往复动作时的惯性冲击更小，能有效降低设备运行的振动，对于有节拍要求的高速装配工位，这种低惯量的结构能有效提升工位的动作效率，减少等待时间。设计过程中也充分考虑了维护的便捷性，端盖和本体的连接采用可拆卸的结构，密封件磨损后可以直接拆开更换，不需要整体报废整个组件，前端的活塞杆防尘圈做了嵌入式设计，可以阻挡车间环境里的粉尘、切削液进入缸体内部，延长密封件的使用寿命，适配机加工、装配、包装等多类车间的复杂工况。在结构强度校核上，

　　本体采用的方形结构相比圆形缸体，在承受侧向力矩时的刚性更好，当执行末端承受一定的偏载时，不会轻易出现缸体变形、活塞杆卡滞的问题，对于一些无法保证完全同轴安装的工位，这种高刚性的本体结构能更好地适配安装误差，降低对装配精度的苛刻要求，减少现场调试的工作量。整个组件的所有安装尺寸都遵循行业通用的安装规范，替换现有设备上的同规格元件时，不需要重新设计安装位，直接替换即可完成适配，对于设备改造、备件替换的场景来说，能大幅缩短停机改造的时间。
