户外公共休憩区太阳能充电亭结构设计

　　这款太阳能充电亭的设计初衷，是解决城市公共开放空间中出行人群移动设备续航不足的痛点，常见部署场景覆盖城市公园步行道节点、商圈外围休闲区、公交首末站等候区、郊野绿道中途休息点、大学校园户外公共区域等人员临时停留的户外场景，适配无固定市电接入点位的公共空间布设需求，无需开挖路面布设供电管线，大幅降低公共便民设施的落地施工成本。

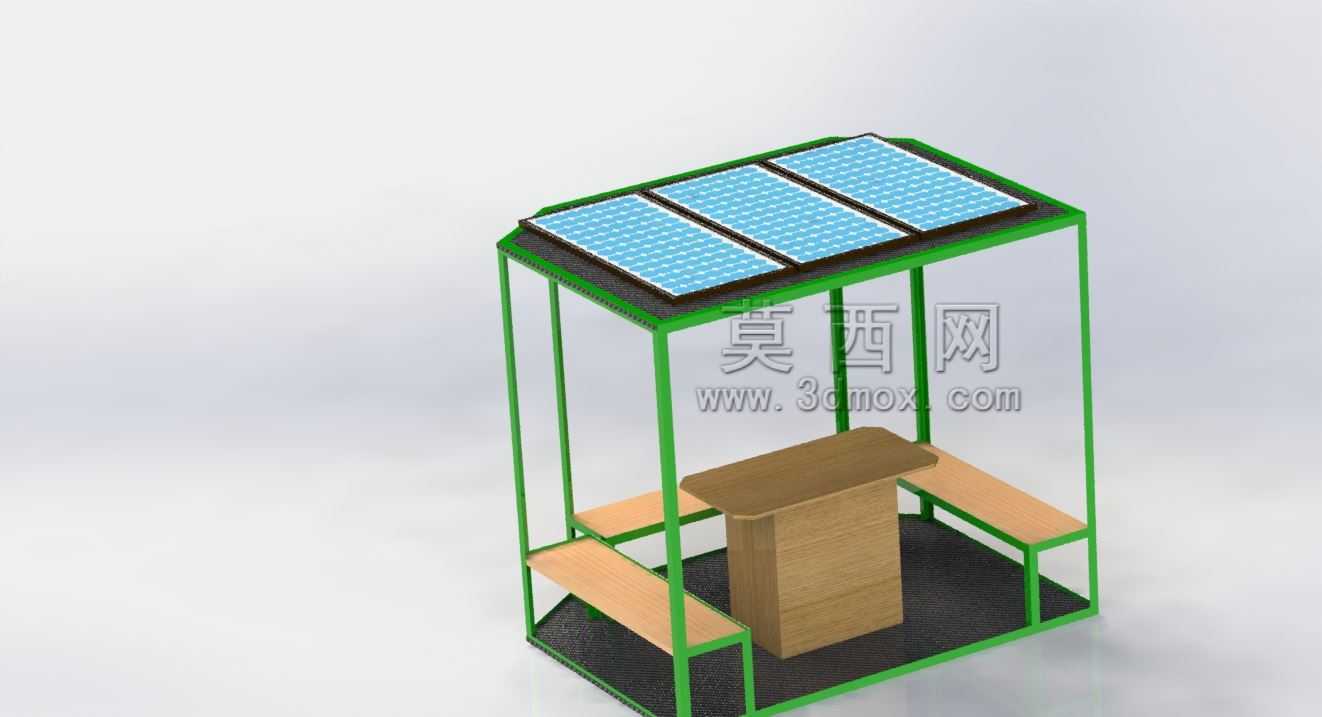

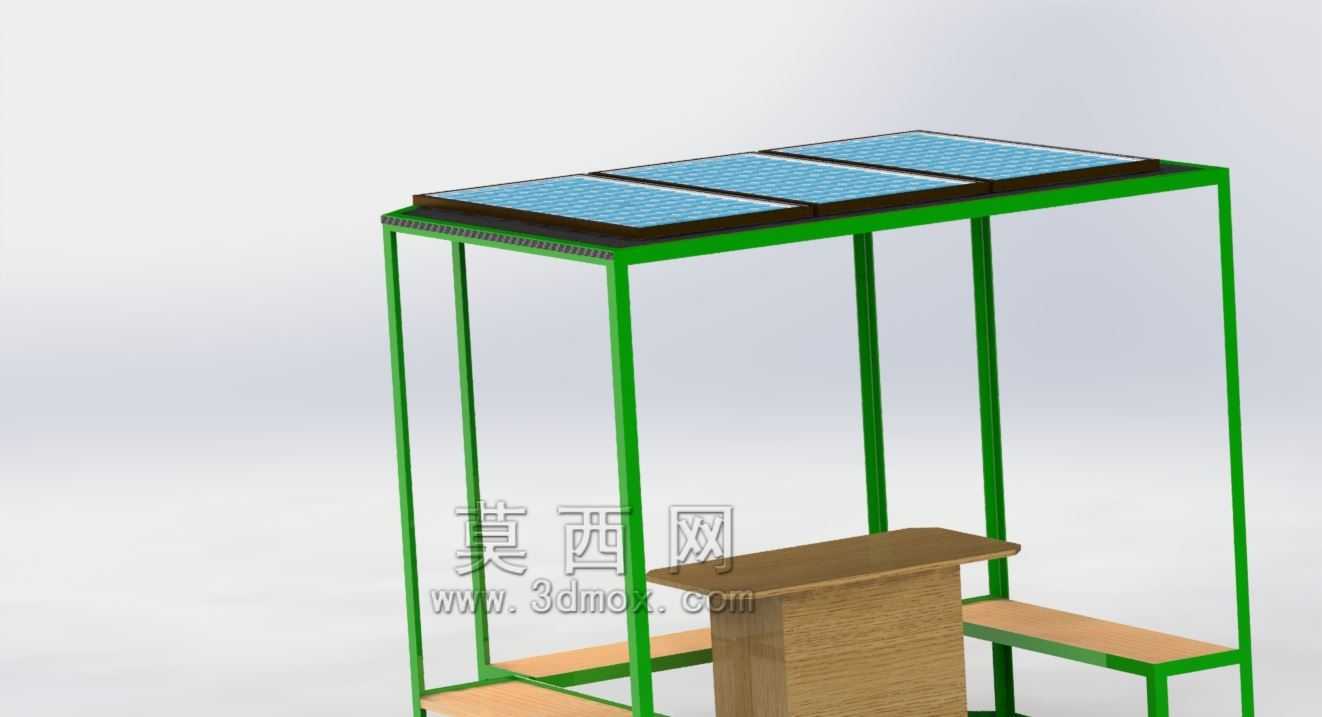

　　从功能逻辑上看，设备将休憩停留与应急充电两个核心需求做了整合，顶部布设的三块光伏组件是整套设备的能量来源，采用倾斜排布的安装角度，适配国内大部分纬度地区的太阳高度角，提升日间光伏转化效率，组件下方设置封闭式支撑框架，既可以为光伏板提供稳定的结构支撑，也能将充放电控制模块、储能模块内置在框架顶部的封闭腔体内，避免户外雨水、扬尘侵入电气部件，降低长期户外使用的故障概率。

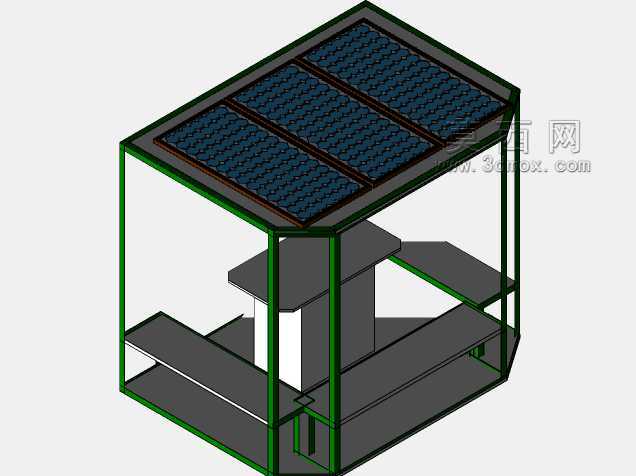

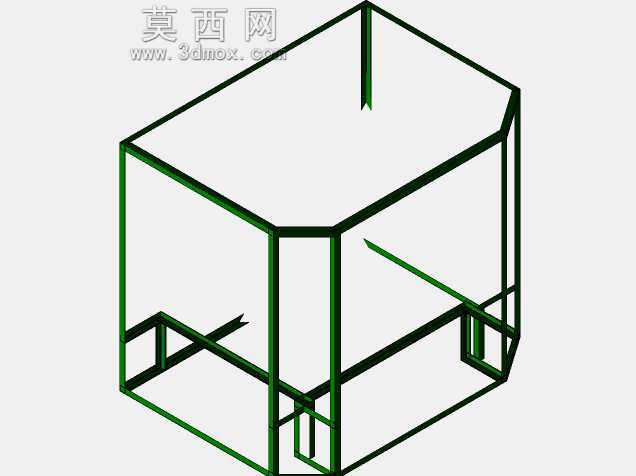

　　亭体主体支撑采用绿色涂装的方管型材搭建框架结构，四根主支撑立柱从底部基座一直延伸到顶部光伏安装框，形成稳定的受力体系，可抵御户外常规风力荷载，底部采用一体化防滑铺装基座，基座与地面通过膨胀螺栓固定，安装边界控制在长宽均为2.2米的正方形区域内，整体高度控制在2.8米，不会对周边行人通行造成视线遮挡，也符合户外公共设施的高度管控要求。

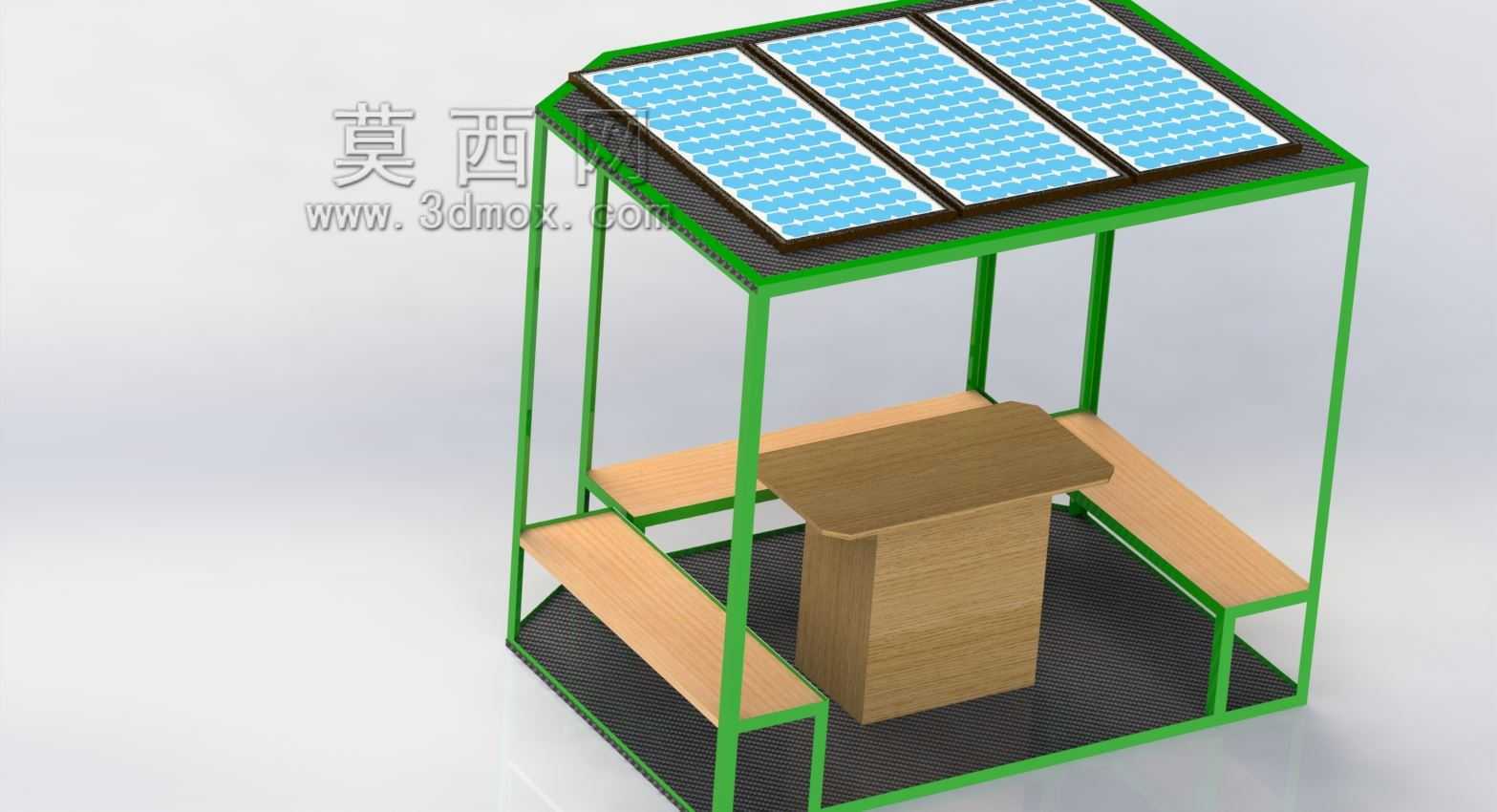

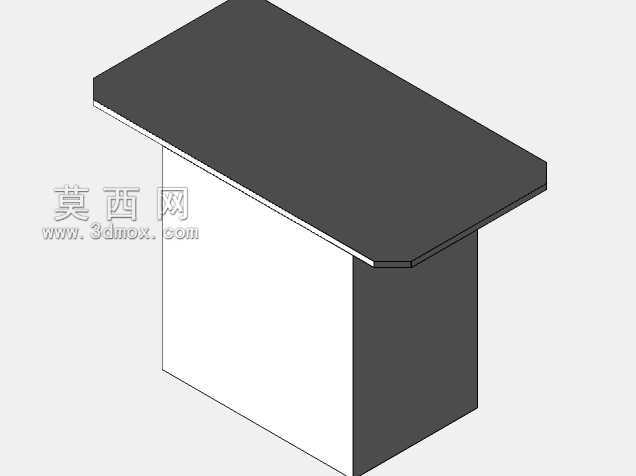

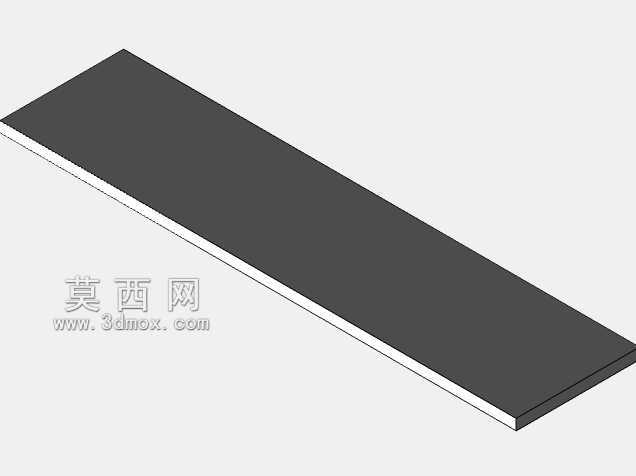

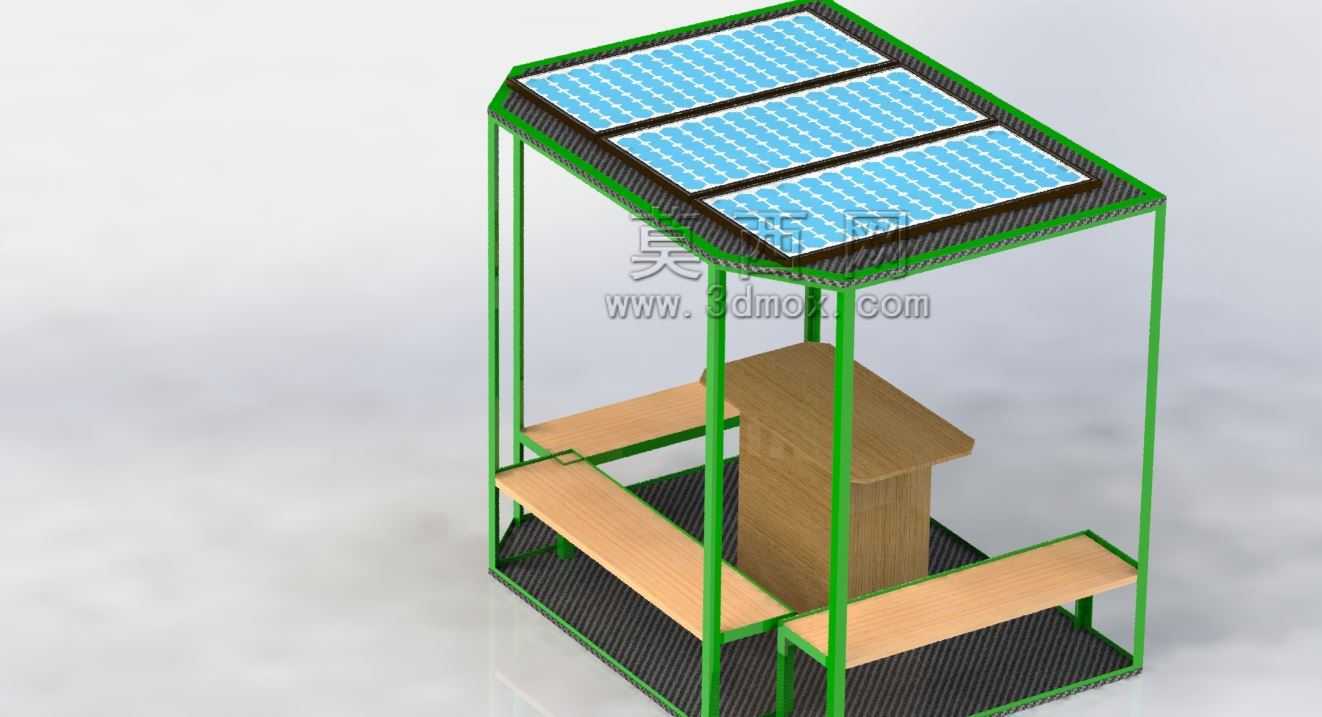

　　休憩区域围绕中心立柱设置环形木质坐凳，坐凳采用长条式分层设计，可同时容纳6-8人临时就坐，中心位置设置一体式木质台面，既可以作为放置随身物品的置物台，也可将充电输出接口集成在台面侧边，用户就坐时无需手持设备即可完成充电操作，充电接口预留USB-A、Type-C两种主流输出规格，匹配当前绝大多数移动电子设备的充电需求，输出回路设置过流、过压保护模块，避免充电过程中损伤用户设备。

　　设计过程中优先考虑户外长期使用的耐候性，所有金属结构件表面均做户外粉末喷涂处理，木质部件采用防腐木材质并做表面封釉处理，可耐受日晒雨淋的户外环境，减少后期维护频次。框架结构的连接节点全部采用标准化螺栓连接，所有部件均可在工厂预制完成后运输到现场组装，无需现场焊接作业，单点位安装可在2小时内完成，大幅提升布设效率。

　　从使用体验层面考虑，顶部光伏组件的外沿超出下方休憩区域30厘米，可在晴天为就坐人群提供遮阳区域，雨天也可起到临时避雨的作用，框架侧边未设置封闭围挡，保证亭内空气流通，避免夏季高温时段亭内闷热的问题。储能模块的容量配置按照连续三个阴雨天仍可提供基础充电服务做冗余设计，不会因为短期阴雨天气导致设备完全无法使用，充放电控制模块自带光控感应功能，可在低光照环境下自动切断非必要供电回路，降低储能消耗，延长设备无光照条件下的待机时长。

　　结构受力校核阶段，重点对顶部光伏安装框架做了风荷载、雪荷载的受力验算，主支撑立柱的壁厚选型满足12级大风下的结构强度要求，底部基座的配重设计可避免极端大风天气下设备倾覆，所有边角位置均做圆弧倒角处理，避免人员磕碰受伤，符合公共设施的安全设计规范。电气布线全部隐藏在支撑方管的内腔中，外部无裸露线缆，既提升整体美观度，也避免线缆长期外露老化带来的漏电安全隐患。
