多工位脚踏式公共洗手装置结构设计

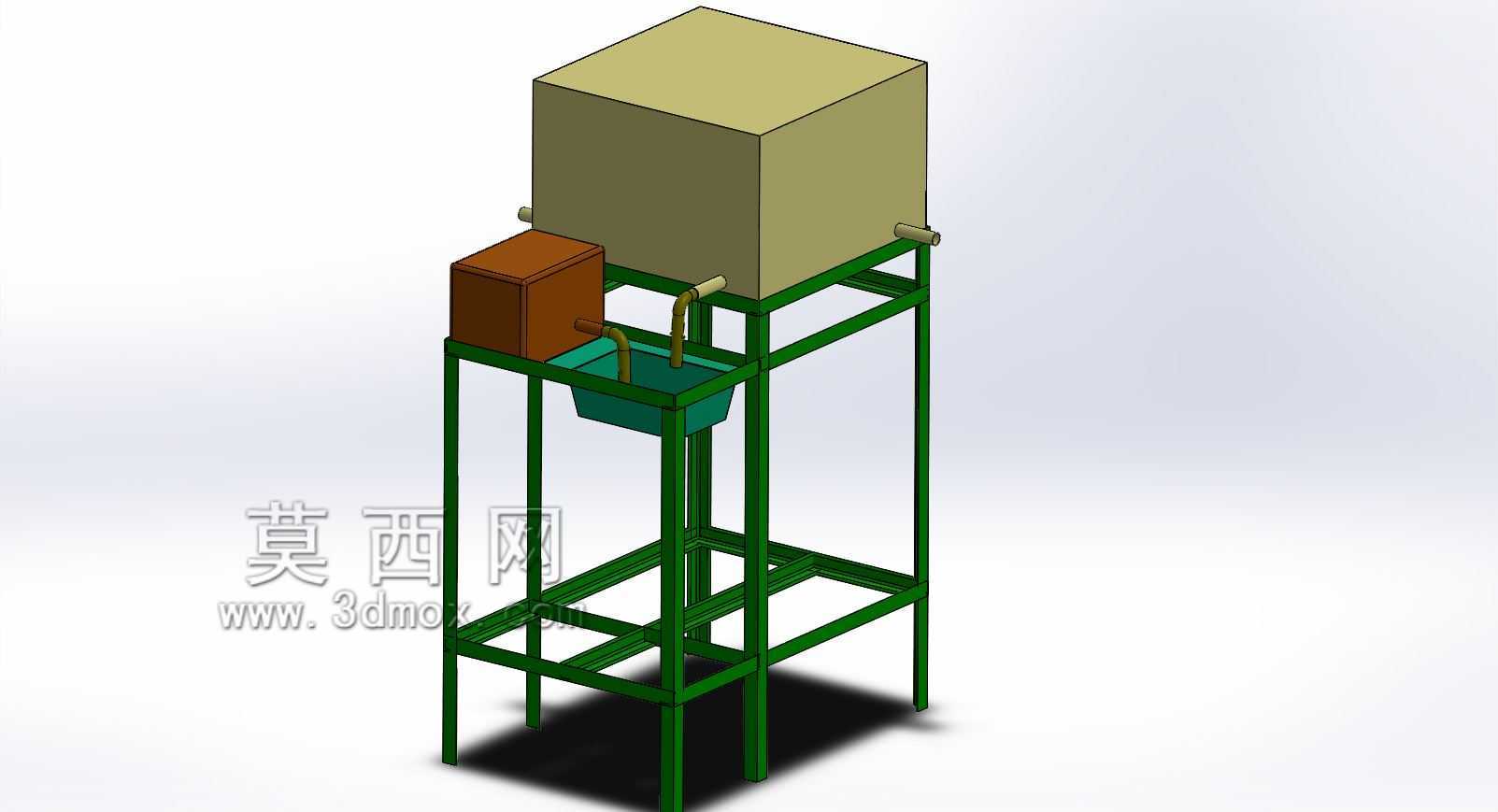

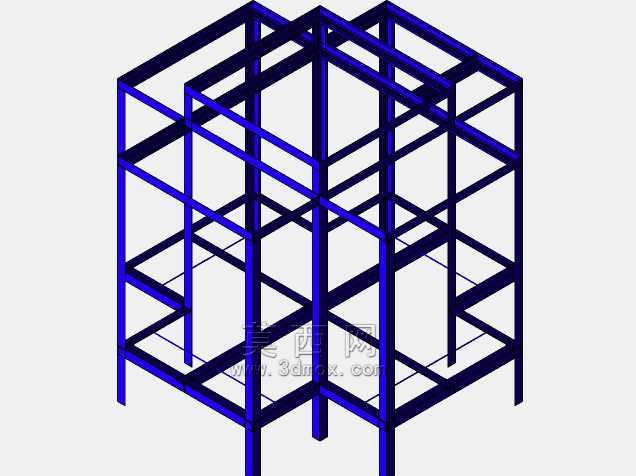

　　这套多用户洗手装置的设计初衷，是面向高密度人流公共场景的无接触洗手需求，解决传统单工位洗手设备排队效率低、接触式交叉感染风险高的痛点，尤其适配户外集市、村镇公共活动点、临时安置区这类缺乏稳定电力配套、人员短时聚集度高的使用场景。设备整体采用框架式方管焊接结构作为主体承载，主框架采用4040mm规格的方形钢管拼焊成型，底部设置六个可调式支撑脚，可适配不平整的户外地面安装，整体安装占地尺寸约为1200mm1200mm，总高度控制在1800mm以内，无需额外预埋固定结构，放置后调平支撑脚即可投入使用，转场搬运时可通过叉车直接托举底部框架移位，适配临时布设的使用需求。设备顶部设置120L容量的储水舱，储水舱采用食品级PE材质滚塑成型，

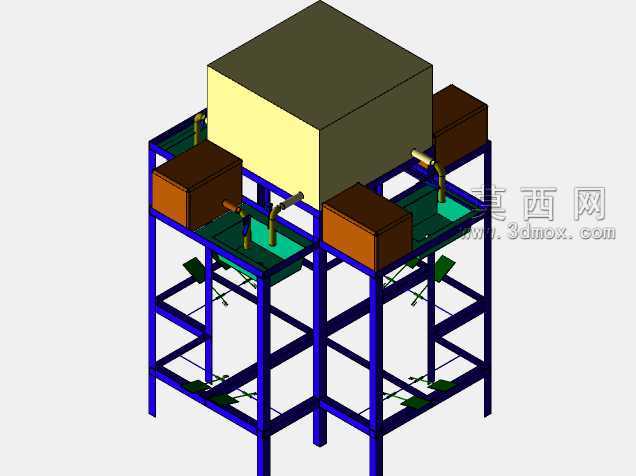

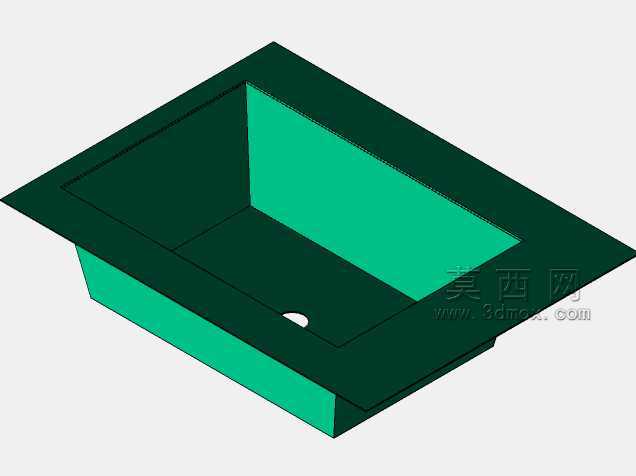

　　顶部预留带密封盖的注水口，可外接自来水管网自动补水，也可通过人工注水方式适配无管网供水场景，储水舱底部设置四个独立的出水支路，分别对应四个周向布置的洗手工位，每个工位配置独立的脚踏式供水阀，无需电力驱动即可实现出水控制，使用者踩下脚踏踏板时，阀体内的弹簧压缩开启水流通道，混有皂液的水流从工位上方的弯颈水龙头流出，松开踏板后弹簧复位切断水流，从机械结构层面避免手接触阀门造成的交叉污染，同时脚踏阀的行程与开度经过匹配设计，单次踩踏的出水量控制在300ml左右，满足单次洗手的用水量需求同时避免水资源浪费。每个洗手工位独立设置下沉式PP材质洗手盆，盆体下方设置统一的排水汇流管路，可将使用后的废水集中导流至外接排污管网或者临时储污桶，

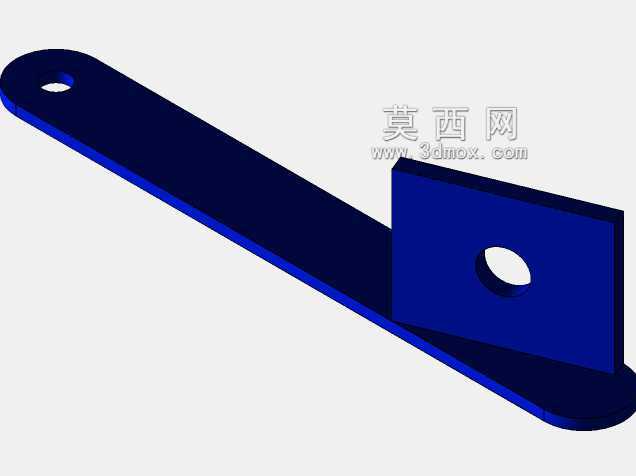

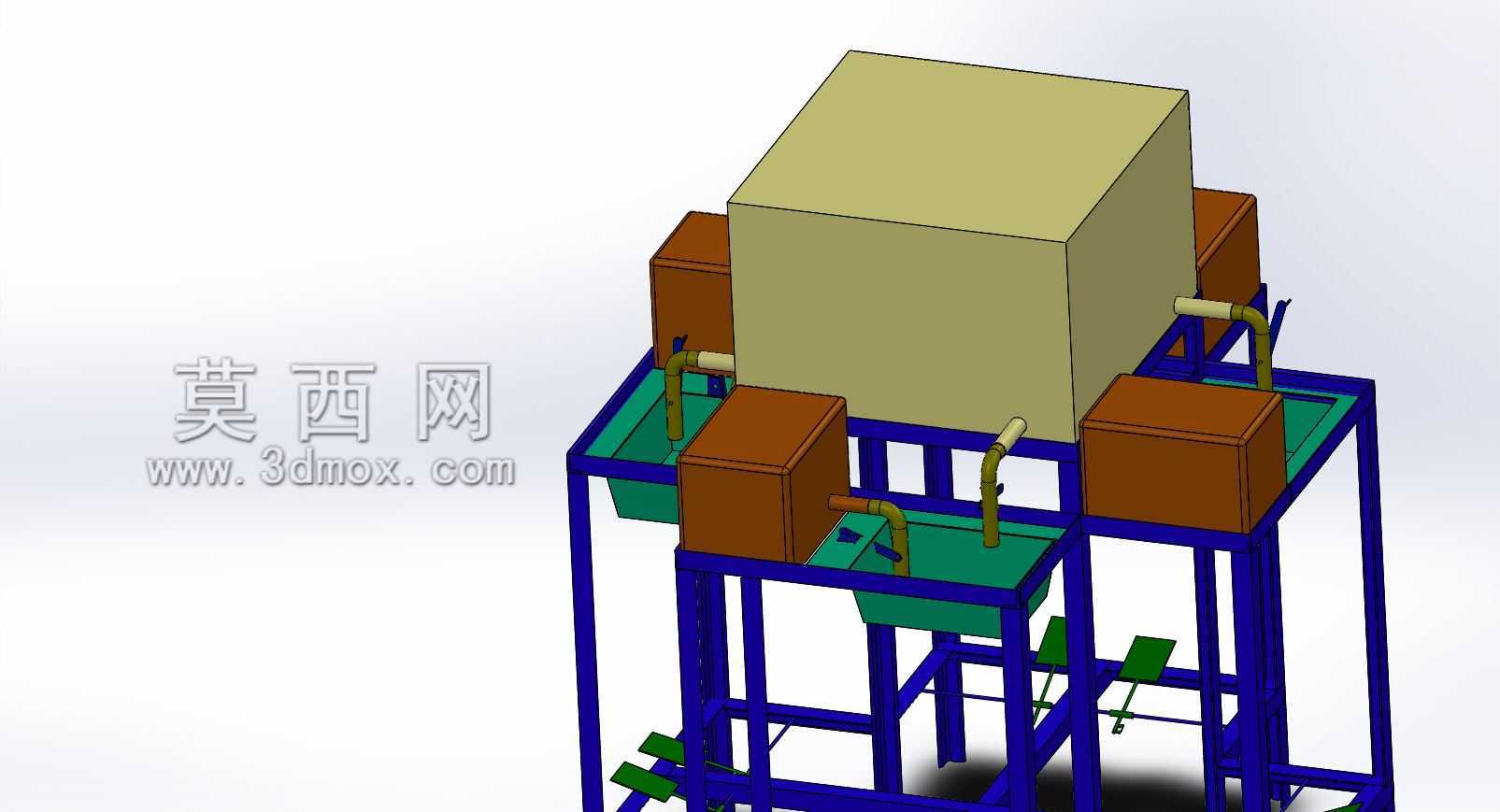

　　避免废水漫流造成场地污染。四个工位沿主框架周向90度均匀布置，相邻工位之间预留600mm的站立操作空间，多人员同时使用时互不干扰，相比传统单排布置的洗手台，同等占地条件下服务效率提升3倍以上。设计过程中针对户外使用场景做了多处适配优化，主框架表面全部做喷塑防锈处理，所有管路接头采用食品级硅胶密封件，长期处于潮湿环境下也不会出现锈蚀漏水问题；脚踏传动机构采用不锈钢销轴与尼龙衬套配合，长期踩踏使用无卡滞、无异响，踏板表面设置防滑凸起纹路，沾水后踩踏也不会出现打滑问题。除手动机械操作模式外，结构预留了电动供水模块的安装接口，可在有电力供应的场景加装小型增压泵与红外感应模块，切换为感应式自动出水模式，也可搭配小型太阳能光伏板与储能电池，

　　实现无外接电网条件下的电动供水运行，适配不同场景的使用需求。设备的皂液供给采用集成式管路设计，皂液储腔集成在顶部储水舱内部，出水时按固定比例与水流混合，无需额外单独按压皂液瓶，进一步减少接触环节，皂液储腔预留独立的加注口，单次加注可满足约2000人次的洗手使用需求，降低日常运维的加注频次。在结构强度校核阶段，针对主框架的承载能力做了有限元验证，顶部储水舱满载状态下，框架最大变形量小于0.8mm，完全满足长期满载使用的结构强度要求；脚踏机构经过10万次踩踏疲劳测试，阀件密封性能无衰减，可满足高频次公共场景的长期使用要求。整体结构没有复杂的传动部件，日常运维仅需定期清理排水管路的杂物、检查密封件老化情况即可，非专业人员也可完成常规维护操作，大幅降低了设备的全生命周期使用成本。
