手动曲柄式小型绳索牵引绞车结构

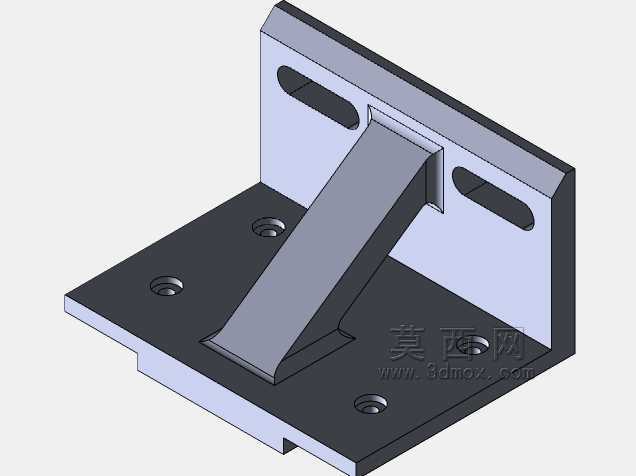

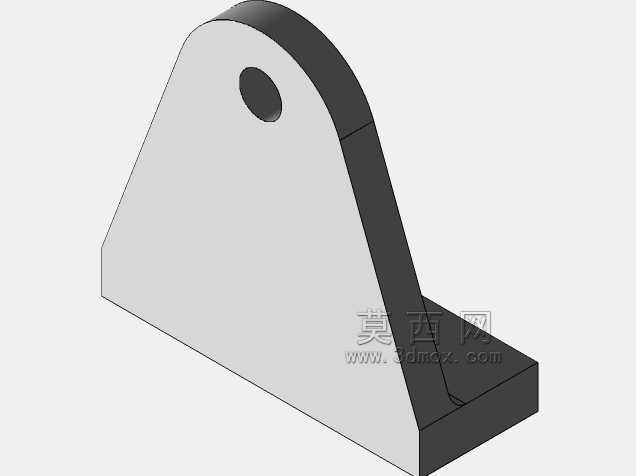

　　这款手动绞车的结构设计，核心围绕轻载场景下无动力源的缆绳收放与张力调节需求展开，从安装端的结构布局来看，安装底板预留了四个长圆形安装孔，可适配安装面存在一定孔位偏差的现场工况，安装时无需对基座进行二次扩孔加工，降低现场安装的适配难度，安装板与主体机架之间采用斜向加强筋连接，可抵消摇臂转动时产生的侧向倾覆力矩，避免长期受载后安装焊缝或连接螺栓出现疲劳松动。

　　从实际应用场景出发，这类小型手摇绞车常被用于户外小型设备的临时固定、轻型物料的短距离牵引、小型舞台布景的缆绳张紧、农用简易机具的位置调整，以及无供电条件下的轻型起重辅助作业，相比电动或液压驱动的绞车，它不需要外接动力管线，整体结构紧凑自重较轻，单人即可完成搬运与安装操作，在应急抢修、野外作业、狭小空间安装等场景下具备不可替代的适用性。

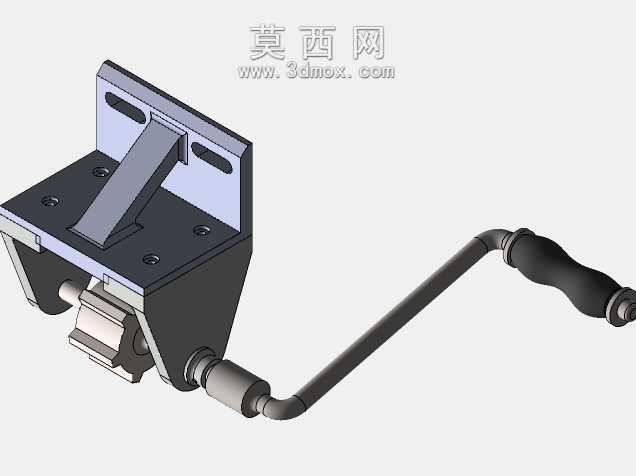

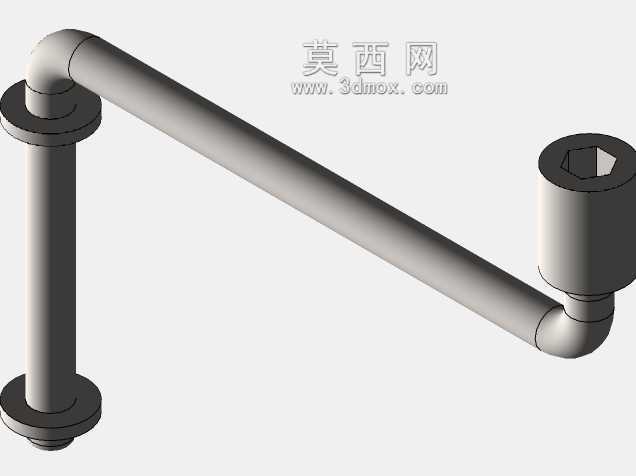

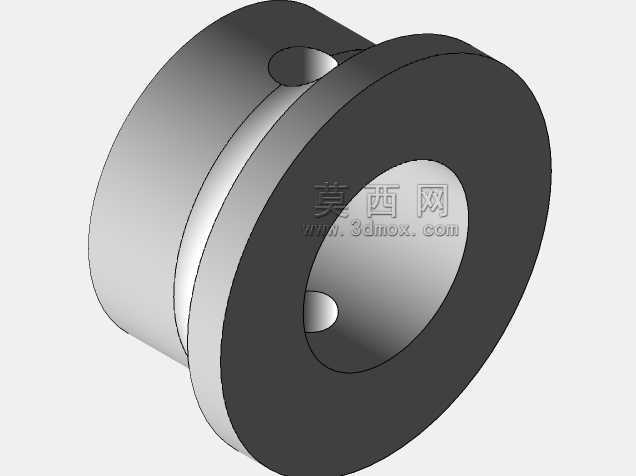

　　功能实现层面，摇臂采用弯折式结构设计，握持段套有防滑橡胶套，操作人员转动摇臂时可获得合适的力臂长度，降低手动操作的施力强度，摇臂与卷筒轴之间通过刚性连接传递扭矩，卷筒表面设计有适配缆绳直径的绳槽，可避免缆绳在收卷过程中出现乱绳、叠绳问题，保证收放过程顺畅无卡滞，机架侧的止动结构可在摇臂停止转动时自动锁止卷筒，防止受载状态下缆绳自行回退，保障作业过程的安全性，不需要额外操作锁止手柄，简化操作步骤。

　　设计思路上，整体结构优先考虑可靠性与易维护性，所有转动配合部位均采用标准件连接，日常维护仅需定期对转动轴部位加注润滑脂即可，没有复杂的液压或电控元件，故障点极少，即使在潮湿、多粉尘的恶劣工况下也能稳定工作。从安装边界来看，整体外伸的摇臂在转动时的最大回转半径经过合理核算，安装时只需预留摇臂回转所需的空间即可，不会与周边相邻设备产生运动干涉，主体机架的宽度尺寸控制在紧凑范围内，可安装在空间受限的设备侧壁、支架立面等位置，不需要占用过大的安装平面。

　　在结构细节处理上，卷筒的挡边高度经过计算，可容纳额定长度的缆绳而不会出现脱绳问题，所有外露的棱边均做了倒角处理，避免安装与操作过程中划伤操作人员，连接螺栓均采用内六角圆柱头螺钉，外露表面平整无突出结构，不会勾挂作业人员的衣物或周边的线缆。这类绞车的张力输出完全匹配手动操作的施力范围，不会因为力臂设计不当导致操作人员施力过载，也不会因为传动比过小导致收放效率过低，在轻载牵引作业中可兼顾操作强度与作业效率，不需要额外配置减速机构即可满足使用需求，整体零件数量少，加工工艺性好，大部分结构件采用板材切割与焊接工艺即可加工成型，制造成本较低，适合小批量生产与现场改制使用。
