注塑机配套云母加热圈结构设计

　　做注塑设备配套加热元件设计快十二年，云母加热圈是接触最多的筒状加热部件之一，这类部件的核心作用是给料筒段提供稳定的径向热源，保障塑料粒子在输送、塑化过程中始终维持工艺要求的温度区间，避免因料温不足导致塑化不均、制品缺胶、内应力过大等批量质量问题。很多刚入行的结构设计人员容易把这类加热圈当成简单的钣金卷圆件，实际从热传导效率、安装可靠性、使用寿命几个维度拆解，每一处结构细节都对应现场使用的实际痛点。

　　先说应用场景的适配逻辑，除了常规的卧式注塑机料筒加热，这类开口式云母加热圈还能适配挤出机、吹塑机的料筒段，甚至部分小型热压成型设备的辊筒、模头外圈加热，只要是圆柱面需要均匀接触加热、安装空间允许侧面锁紧的工位，都能通过调整卷圆内径、轴向宽度来适配。和铸铝加热圈相比，云母加热圈的热响应速度更快，重量更轻，更换时不需要完全拆除料筒端部的喷嘴、法兰组件，只需要松开锁紧耳的固定螺丝就能从侧面拆装，对设备维保人员来说能大幅缩短停机换件的时间，这也是很多注塑车间优先选这类加热圈的核心原因。

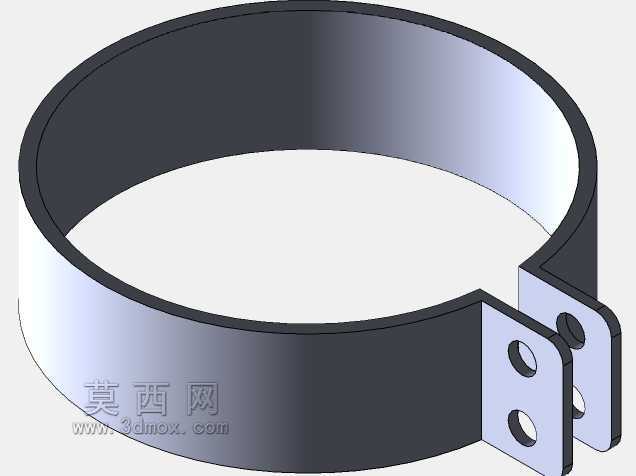

　　从结构设计思路来看，这个模型采用的是单开口双锁紧耳的结构，卷圆后的本体内部是镍铬合金发热丝均匀排布在云母绝缘层之间，外层用冷轧不锈钢带卷压成型，既可以减少热量向车间环境的无效散失，也能抵御车间内少量的油污、水汽侵蚀，避免内部绝缘层受潮击穿。开口处的两个平行锁紧耳上预留了标准螺栓过孔，安装时将加热圈套在料筒外壁后，通过螺栓锁紧两个耳片，就能让加热圈内壁和料筒金属外壁完全贴合，尽可能降低接触热阻——这里要特别注意，设计锁紧耳的折弯角度时，必须预留足够的形变余量，不能在螺栓完全锁紧后出现耳片根部应力集中开裂的问题，很多小厂做的加热圈用一两个月就从耳片根部断裂，本质就是折弯时的R角留得太小，加上不锈钢带的硬度没做退火热处理，反复热胀冷缩后就会出现疲劳断裂。

　　关于安装边界和尺寸适配，设计这类加热圈首先要确认被加热料筒的实际外径，卷圆后的内径要比料筒外径大0.2-0.3mm，既方便安装时顺利套入，也能避免热胀后加热圈本体卡死在料筒上难以拆除。轴向宽度的选择要匹配料筒各温区的长度，相邻两个加热圈之间要预留1-2mm的间隙，避免热膨胀后相互挤压变形。锁紧耳的伸出长度要控制在合理范围，太长会占用料筒周边的护板、接线槽安装空间，太短则不方便扳手操作锁紧螺栓，一般来说M5规格的锁紧螺栓配合15-20mm的耳片伸出长度，就能兼顾操作空间和结构强度。另外要注意，加热圈的接线端一般会从锁紧耳同侧引出，设计时要提前核对设备上的温控线走线方向，避免安装后接线端和周边的冷却水管、料斗支架产生干涉。

　　从功能特性上看，这类云母加热圈的工作温度上限一般能到350摄氏度左右，完全覆盖ABS、PP、PE、PC等常用注塑材料的塑化温度需求，云母层的绝缘性能可以保障长期工作时的用电安全，外层不锈钢壳的防护等级能适应注塑车间多油污、多粉尘的使用环境。设计建模的时候要特别注意卷圆段的壁厚均匀性，壁厚不均会导致局部热容量差异，出现料筒周向温度偏差过大的问题，一般成品加热圈的壁厚控制在3-4mm之间，既能保证足够的机械强度，也不会因为壁厚过大导致热传导滞后，影响温控系统的调节精度。

　　很多设计新人建模时容易忽略的细节是锁紧耳上的孔位同轴度，两个耳片上的过孔如果同轴度偏差超过0.5mm，安装时螺栓就会强行别着耳片，导致加热圈内壁和料筒之间出现局部缝隙，那个位置的热阻会大幅升高，不仅加热效率下降，还会出现局部过热烧坏发热丝的问题。建模时要把两个耳片的安装面做平行度约束，孔位采用同轴度公差要求，卷圆段的圆度公差控制在0.15mm以内，才能保证成品安装后完全贴合料筒外壁。另外，开口处的缝隙宽度要控制在5-8mm，缝隙太小的话，锁紧时没有足够的收缩余量，无法保证内壁完全贴紧料筒；缝隙太大则会导致该位置的料筒周向加热不均，出现局部温区温度偏低的问题，影响塑料塑化质量。

　　在实际选型配套时，还要根据料筒不同温区的功率需求调整内部发热丝的排布密度，靠近料斗的进料段因为塑料粒子还是固态，需要的热量更高，发热丝排布可以稍密一些，靠近喷嘴的段因为已经接近熔融状态，加上前端有喷嘴摩擦生热的补充，功率密度可以适当降低，避免出现料温过热分解的问题。这类加热圈的结构不复杂，但每一处尺寸、公差的设计都直接影响现场使用效果，建模时不能只做外观的卷圆造型，要把实际安装、使用、维保过程中的所有约束条件都考虑进去，做出来的模型才能真正指导生产加工，而不是只能用来做展示的外观件。
