立式注塑机均热型塑料注射筒结构

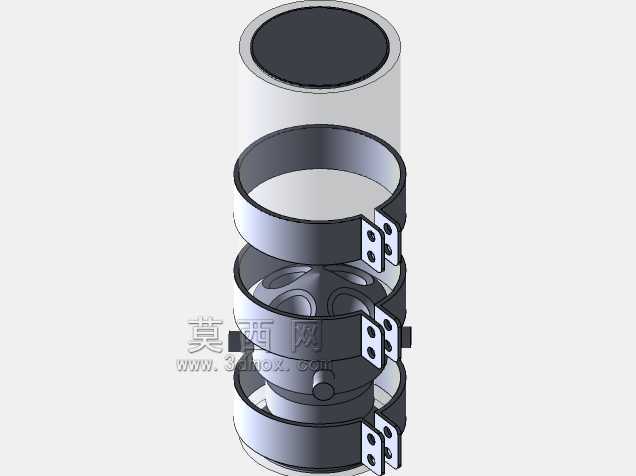

　　在立式注塑成型的生产场景里，料筒段的塑化均匀性一直是影响成品良率的核心环节，常规立式注射筒的加热圈多沿筒壁周向布置，靠近外壁的熔料容易过热降解，而筒中心区域的原料往往因为热量传导路径长，达不到设定的塑化温度，直接导致注射进模腔的熔体黏度不均，成型件出现内应力集中、表面流痕、局部缺料等问题，尤其是加工热敏性塑料或者添加了色母、玻纤填料的改性料时，这类加热不均的缺陷会被进一步放大。这款注射筒的设计核心就是针对立式机的料流特性，在筒身内部集成了均热圆盘结构，打破传统仅靠外壁热传导的加热逻辑。从结构布局来看，整体采用立式同轴的圆柱筒体形态，上部预留了对应注塑机螺杆头的安装配合面，侧部对称布置的两个凸台结构，是用于对接料筒固定支架的安装位，

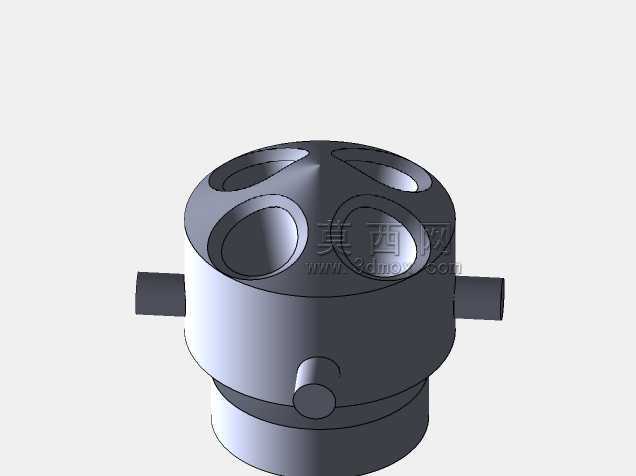

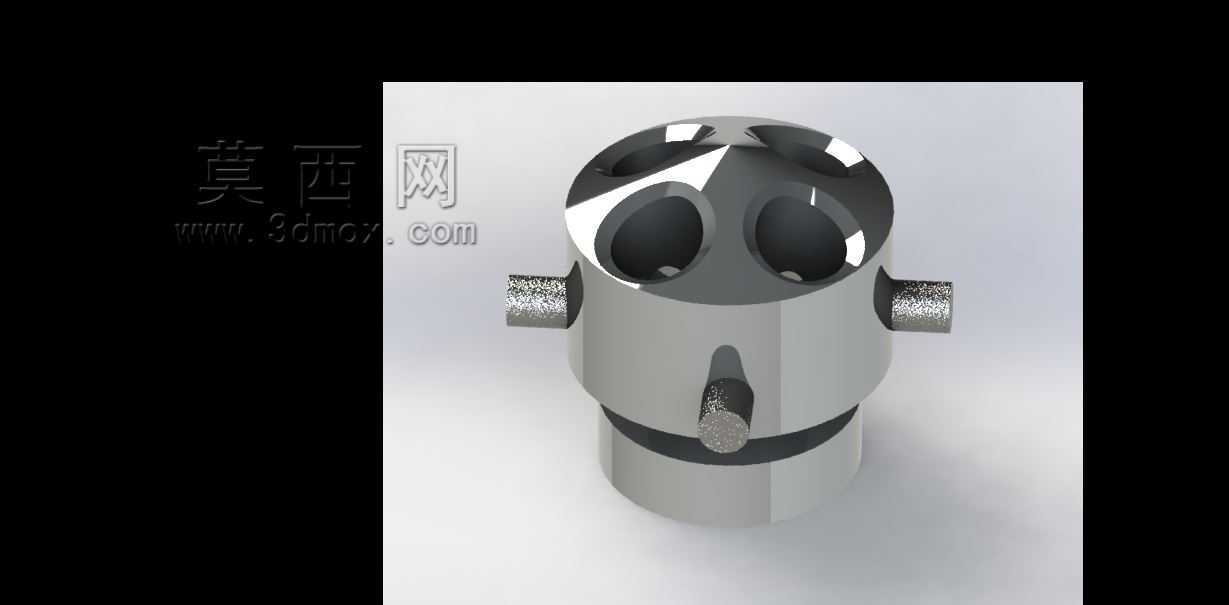

　　安装时需要保证凸台的定位面与机筒座的支撑面完全贴合，同轴度公差控制在0.02mm以内，避免螺杆运行时出现偏磨。下部的出料端保留了标准的喷嘴连接螺纹，可适配常规立式注塑机的通配喷嘴规格，不需要对原有设备的机头部分做额外改装，就能直接替换原有普通料筒。均热圆盘设置在料筒的塑化段中部位置，圆盘上开设有多组对称分布的过流孔，熔体在螺杆推送下经过圆盘时，会被分流成多股细料流，原本处于料流中心、未充分受热的熔体被分流到靠近筒壁加热区的位置，而原本贴近筒壁、温度偏高的熔体则被导向料流中心，通过料流的主动扰动混合，实现整段熔体的温度均化，同时圆盘本身采用高导热的合金钢材制作，工作时会快速蓄积加热圈传递的热量，对经过的熔体进行二次补热，

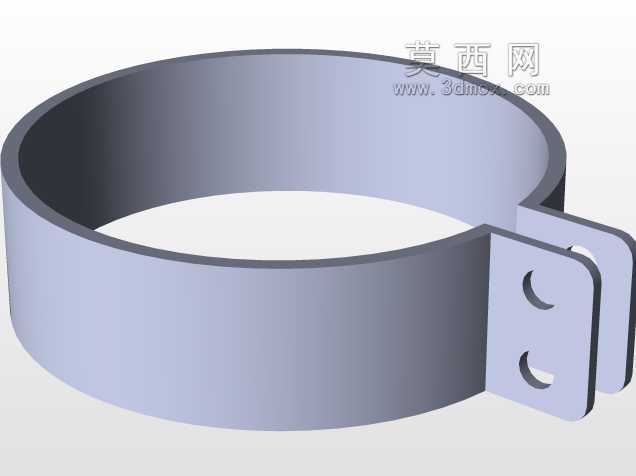

　　避免不同位置的熔体出现过大的温度差。筒身下部的凸起定位结构，是用于和加热圈的定位卡槽配合，保证加热圈安装后不会因为螺杆转动的振动出现移位，确保加热区域始终覆盖塑化段的有效行程。实际生产验证中，这种结构的注射筒在加工ABS、PP等通用塑料时，熔体的轴向温差可以控制在±3℃以内，相比普通料筒±12℃的温差水平有明显提升，成型件的内应力检测值降低40%左右，色母分散的均匀性也有显著改善，不会出现局部色团、色差的问题。设计时也充分考虑了加工和装配的工艺性，均热圆盘和筒身采用过盈配合加定位销的固定方式，既保证圆盘在高温、高压的熔体冲击下不会出现移位，也方便后续的维护清理，避免长期生产后填料在圆盘位置滞留碳化。筒身的内壁粗糙度控制在Ra0.

　　8以下，减少熔体流动的阻力，避免熔体在筒壁滞留出现降解碳化，影响后续产品的外观质量。安装边界上，这款注射筒的整体外径和同规格普通立式注射筒保持一致，固定凸台的中心距、出料端螺纹规格、上部与螺杆配合的内孔尺寸都和通用机型匹配，设备升级时不需要调整料筒座的安装空间，也不需要更换周边的加热圈、热电偶等配套部件，直接替换即可投入使用，降低了设备改造的成本。在料流路径的设计上，圆盘上的过流孔采用渐变的孔径设计，靠近筒壁的孔直径略大于中心位置的孔，保证不同位置的料流流速基本一致，避免出现局部滞流的问题，同时过流孔的边缘都做了R0.5的圆角过渡，减少料流的剪切应力，避免加工剪切敏感性材料时出现分子链断裂导致的性能下降。
