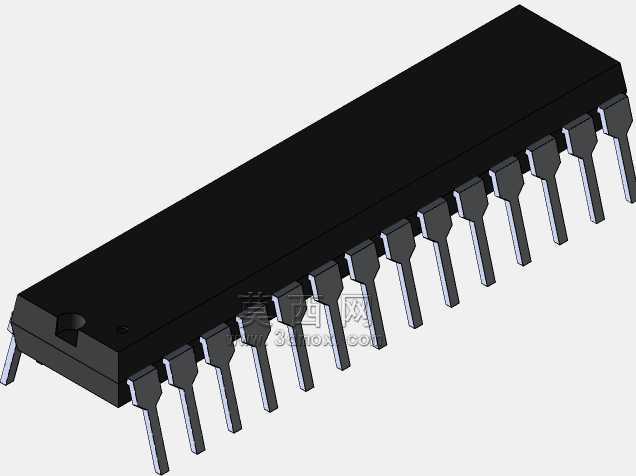

直插式ATMEGA328微控制器封装结构

　　在嵌入式控制板卡开发、小型自动化设备电控单元搭建、开源硬件项目原型制作的场景中，直插封装的8位微控制器是应用频次极高的核心控制元件，本次呈现的ATMEGA328直插封装结构，完全依照量产直插DIP封装芯片的实际尺寸与结构特征完成三维建模，可直接用于PCB布局干涉校验、控制板装配模拟、教学演示模型搭建等工程场景。从实际使用场景来看，这类直插封装微控制器常被应用在面包板原型验证、学生电子设计竞赛作品、小型工业控制从站模块、简易物联网终端节点中，相比贴片封装型号，直插结构无需专用焊接设备即可完成手工拆换，调试阶段可反复插拔使用，能大幅缩短原型迭代的周期，尤其适合小批量试制、教学实验这类需要频繁更换芯片的场景。从功能特性来看，

　　该芯片作为8位AVR架构的核心控制单元，自身集成了多通道ADC、通用IO口、串行通信接口、定时器资源，可直接对接传感器、执行器、显示模块等外围器件，独立完成小型设备的逻辑控制、数据采集、信号输出功能，不需要额外搭配复杂的外围辅助电路，单芯片即可构成最小控制系统。建模过程中完全遵循实际芯片的结构设计逻辑，首先确定封装主体的黑色塑封本体尺寸，塑封部分采用长方体带边角微倒角的结构，表面预留了芯片定位凹点，用于安装时识别引脚1的位置，避免装反烧毁器件；引脚部分按照标准DIP-28封装的引脚间距、引脚宽度、引脚弯折角度建模，每根引脚从塑封本体伸出后先做水平延伸再垂直弯折，引脚末端做微小的倒角处理，匹配实际IC插座、面包板插孔的插入间隙，

　　不会出现装配干涉问题。安装边界方面，建模时严格控制塑封本体的宽度与长度尺寸，确保芯片安装在标准IC插座上时，本体不会超出插座的边缘轮廓，引脚伸出长度匹配通用面包板的插孔深度，插入后引脚不会出现过短接触不良、过长顶弯的问题；芯片本体的高度尺寸也依照实际物料参数设置，在板卡堆叠装配时，不会和上方的屏蔽罩、散热片、相邻元件产生空间冲突。做结构设计时，很多工程师容易忽略直插芯片的引脚弯折弧度细节，实际量产芯片的引脚弯折处并非直角，而是带有微小的圆弧过渡，这个细节在建模时也做了还原，避免3D打印验证模型时出现引脚应力集中易折断的问题；塑封本体表面的哑光质感、引脚的金属镀层质感也做了对应呈现，可直接用于产品展示动画、教学课件的可视化素材。

　　在设备选型阶段，将该三维模型导入板卡装配文件中，可提前校验芯片和周边电解电容、接线端子、排针的间距，避免生产时出现元件距离过近无法焊接、外壳装配时顶到芯片本体的问题；对于需要做透明外壳展示的开源硬件产品，该模型也可直接用于整机装配的渲染输出，还原成品的真实外观效果。不同于贴片封装的微控制器，直插型号的引脚存在一定的形位公差，建模时也预留了合理的公差余量，引脚的位置度偏差控制在实际生产允许的范围内，模拟装配时不会出现引脚和焊盘孔位不对中的问题，完全符合电子装联的实际工艺要求。
