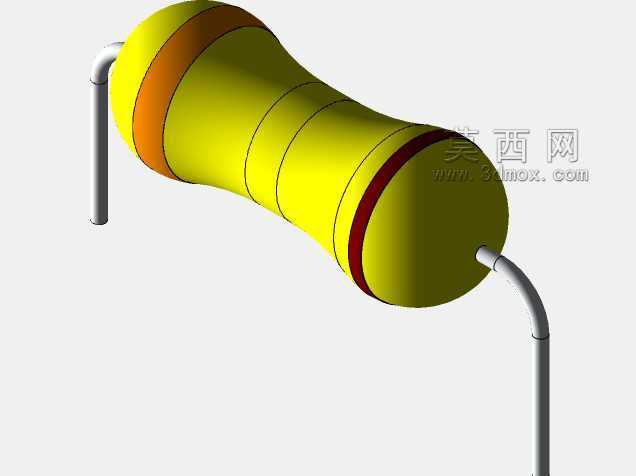

带色环标识轴向直插式电阻三维结构

　　在各类电路板装配、电子设备试制、教学实验台搭建的场景中，轴向直插电阻是最基础也最不可或缺的无源元件，小到学生实验用的面包板搭试电路，大到工业控制机柜内的主控板卡、电源模块，都能见到这类元件的身影。本次构建的三维模型完整还原了常规碳膜色环电阻的实体结构，主体采用腰鼓形陶瓷基体封装，两端压接金属端帽，从端帽中心引出镀锡铜质引脚，整体结构完全匹配实际量产元件的装配逻辑。

　　从设计思路来看，建模时优先还原了元件的实际安装边界：主体陶瓷段的最大外径控制在常规1/4W电阻的尺寸区间，两端引脚直径适配标准PCB板0.8mm安装孔径，引脚伸出长度保留了常规波峰焊工艺所需的留量，既可以直接用于PCB布局的干涉检查，也能用于装配工艺的模拟演示。基体表面的色环区域做了独立的特征拆分，支持根据不同阻值参数调整对应色环的配色，不需要重新构建基体模型就能快速衍生出不同阻值的同封装电阻模型，适配不同电路设计场景的建模需求。

　　实际应用中这类电阻主要承担电路里的限流、分压、负载匹配功能，建模时特意还原了陶瓷基体的哑光质感、金属端帽的镀层反光特性、引脚的金属弯折弧度，甚至连引脚根部与端帽连接的压接痕迹都做了细节还原，用于设备三维布线、PCB装配仿真时，能更真实地呈现最终成品的装配效果，避免设计阶段出现元件与周边结构件、走线的干涉问题。不同于贴片电阻的表贴安装形式，这类轴向直插电阻的引脚具备一定的弯折塑形能力，建模时将引脚设置为可编辑的独立实体，使用者可以根据实际安装空间的需求调整引脚的弯折角度、安装高度，模拟不同卧装、立装的装配形态，适配不同密度的电路板布局要求。

　　在结构细节处理上，陶瓷基体的腰鼓形弧度完全参照实物的成型特征做了曲面过渡，没有生硬的棱角转折，色环的宽度、间距也严格遵循国标色环电阻的标识规范，不同色环之间的分界清晰，用于教学演示场景时，可以直接通过模型展示色环标识的读取规则，不需要额外搭配实物样品。两端金属端帽与陶瓷基体的配合段做了压接收口的细节特征，还原了实际生产中端帽压合固定的结构形态，引脚与端帽的焊接区域也做了对应的结构处理，完整呈现元件的生产装配逻辑。

　　考虑到不同功率等级的电阻尺寸差异，建模时保留了全参数化的尺寸驱动接口，只需要调整基体直径、基体长度、引脚直径、引脚长度几个核心参数，就能快速衍生出1/8W、1/2W、1W、2W等不同功率规格的同类型电阻模型，不需要重复建模，能大幅提升电子设备三维布局的工作效率。模型的曲面质量经过优化，导入各类三维装配环境时不会出现破面、曲面畸变的问题，可直接用于生成工程图、装配爆炸图、产品宣传渲染图等不同场景的输出文件。
