窄轨观光客运列车三维结构设计

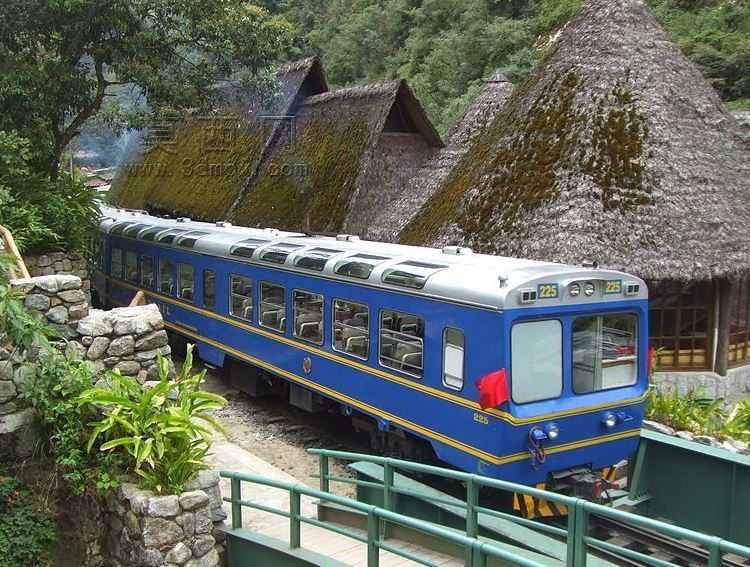

　　该窄轨观光列车主要面向山地景区、遗产保护区、主题乐园等场景的短途客运接驳使用，适配轨距762mm至1000mm的窄轨线路，这类线路普遍存在曲线半径小、坡度起伏大、沿线景观敏感度高的特点，常规干线轨道车辆无法在这类线路上安全通行，同时普通公路接驳车辆又会破坏景区的原生风貌，这类窄轨观光列车刚好填补了该场景下的运力空白。

　　从实际使用需求出发，该车型采用单端司机室设计，整节车厢核定载客量为42人，车厢侧墙设置大面积观景窗，窗台下沿距离车内地板高度为900mm，既满足乘客乘坐时的观景视野需求，也符合客运车辆的侧窗安全防护高度要求，车顶设置条状通风采光窗，可在非极端天气下开启，提升车厢内的自然通风效果，减少车载空调的能耗。车头前端设置防爬器与橡胶缓冲挡，碰撞时可吸收冲击能量，避免相邻车厢发生嵌套挤压，车头两侧设置外挂式前照灯与示廓灯，满足山区线路低光照条件下的行车视野需求，车头侧面预留外接风管与电缆接口，可与同型号车厢重联运行，根据客流灵活调整编组数量，重联时最多可支持4节车厢连挂，总载客量可提升至168人，适配旺季大客流的运输需求。

　　设计过程中优先考虑了窄轨线路的限界要求，车体最大宽度控制在2600mm，最大高度为3800mm，可顺利通过半径30m的小曲线线路，不会与线路两侧的护栏、植被、临山岩壁发生刮擦。走行部采用两轴转向架结构，轴距为1800mm，轮对采用整体辗钢车轮，踏面为适配窄轨线路的锥度设计，通过小曲线时可自动调整轮对位置，减少轮缘与钢轨的磨耗，转向架一系悬挂采用橡胶弹簧，可过滤轨道接缝与小范围轨面不平带来的振动，提升乘坐舒适度，同时橡胶弹簧的维护量远小于传统钢弹簧，适合景区运维人员配置较少的使用场景。

　　车内座椅采用2+2横向布置，座椅靠背角度设置为105度，符合人体乘坐时的自然倚靠角度，座椅面料采用防泼水面料，可应对游客携带饮品洒落的情况，降低日常清洁维护的难度。车厢两端设置对开式滑动车门，车门净宽度为1200mm，可满足双人并行上下车，缩短站点停靠时间，车门处设置两级踏步，踏步高度分别为300mm与250mm，适配高度为500mm的窄轨站台，无需额外设置升降辅助设施即可方便老人、儿童上下车。

　　车体承载结构采用薄壁不锈钢型材焊接而成，在保证车体结构强度满足客运车辆安全标准的前提下，尽可能降低车体自重，减少对轨道线路的载荷压力，尤其适合山地景区路基承载力有限的线路条件。车体外表面采用蓝色主色调搭配黄色腰线的涂装，色彩辨识度高，在山林景观中既不会过于突兀破坏整体观感，也能让沿线巡检人员与游客清晰观察到车辆位置，提升行车安全性。制动系统采用空气制动与手制动结合的方式，空气制动作为常规行车制动使用，手制动作为驻车制动使用，车辆停放在坡度线路上时可通过手制动锁止轮对，避免发生溜车风险。

　　建模过程中对所有走行部的运动部件做了干涉检查，模拟车辆通过最小半径曲线时转向架与车体底架、轮对与侧架的相对位移，确认无硬点干涉，所有管线的布置都预留了足够的运动余量，避免车辆运行过程中管线被拉扯损坏。车内扶手、衣帽钩、消防器材安装位都按照客运车辆的相关规范做了位置预留，安装点位的结构都做了局部加强，可承受1500N的垂直拉力不发生变形。车窗玻璃采用夹层安全玻璃，受外力冲击时不会发生碎裂飞溅，提升乘客安全保障。
