新达D型液压供油油泵结构设计

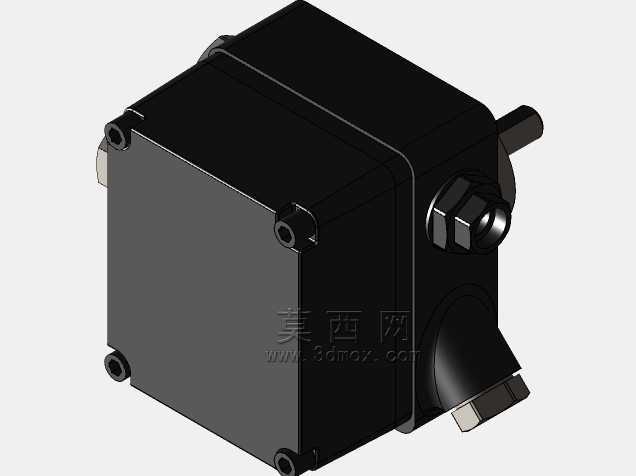

　　在机床液压站、小型工程机械液压回路、润滑系统供油单元这类对压力油输出稳定性有要求的场景里，这类D型结构油泵是很常见的动力执行元件，核心作用是把原动机输入的机械能转化为液压油的压力能，为整套液压或者润滑回路提供具备稳定压力与流量的油液介质。从结构设计逻辑来看，这款泵采用的是块式集成壳体设计，主体壳体为一体式铸铁材质加工而成，没有多余的外接管路拼接结构，能在紧凑的安装空间里减少泄漏点，同时提升壳体本身的承压抗变形能力，适配10-16MPa区间的常规工作压力需求，足够覆盖绝大多数中小型设备的供油压力要求。

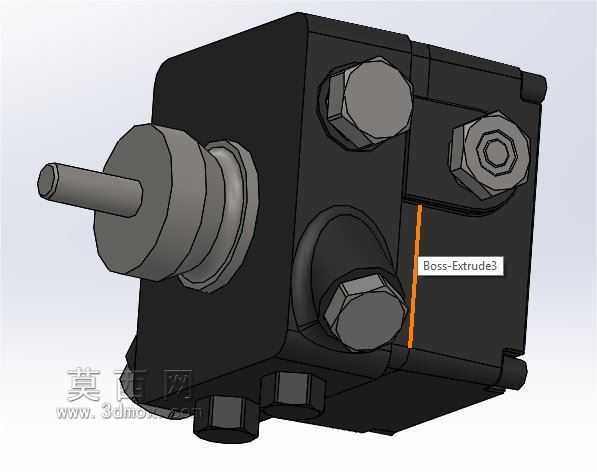

　　泵的输入轴端采用的是伸出式光轴结构，轴径与伸出长度的设计匹配常规的联轴器直连安装方式，不需要额外加装带轮或者链轮结构，安装时只要保证原动机输出轴与泵轴的同轴度控制在0.1mm以内，就能避免轴封过早磨损、轴承偏载失效的问题。轴端的密封结构采用的是内置骨架油封加挡圈的组合设计，能在泵连续运转时有效阻挡壳体内的油液沿轴向外泄漏，同时也能阻挡外部环境里的粉尘、切削液杂质进入泵腔内部，适配车间加工设备这类存在少量切削液飞溅、粉尘漂浮的安装环境。

　　壳体上的三个外六角螺塞结构分别对应泵的进油口、出油口以及泄油口的封堵或者外接管路接口，接口的螺纹规格采用通用的公制细牙螺纹，和市面上常规的液压管接头尺寸完全匹配，选型替换时不需要额外加工过渡接头，能减少现场安装的加工工作量。壳体侧面的工艺槽是加工时的定位基准槽，同时也作为壳体表面的散热辅助结构，在泵连续运转时能增加壳体和空气的接触面积，带走一部分油液传导过来的热量，避免泵体温度过高导致油液黏度下降、内泄漏增大的问题。

　　从安装边界来看，这款泵的整体外形为近似立方体结构，安装孔位分布在壳体底部的四个凸台上，孔距尺寸符合中小型液压泵的通用安装规范，不需要重新设计安装支架就能直接替换同规格的其他型号油泵，适配现有设备的维修替换场景。泵的内部结构采用的是齿轮式容积变化原理，进油腔和出油腔之间通过齿轮副的啮合间隙实现密封，当输入轴带动主动齿轮旋转时，齿槽内的油液会被从进油侧带到出油侧，随着齿轮啮合容积的变化建立压力，这种结构的优势是对油液的清洁度敏感度相对柱塞泵更低，日常维护时只要定期更换进油口的吸油滤芯，就能保证泵的长期稳定运转，不容易出现突发性的卡滞失效问题。

　　在实际选型应用时，需要注意泵的旋向要和原动机的输出旋向匹配，同时进油管路的通径不能小于泵的进油口通径，避免吸油阻力过大导致吸空、气蚀问题，缩短泵的使用寿命。泄油口需要单独接回油箱，保证泄油管路的压力不超过0.3MPa，避免轴封承受过高的背压出现泄漏。这款泵的流量特性比较平稳，输出流量的脉动率控制在5%以内，适合给需要稳定压力供油的液压夹具、润滑系统、小型液压执行机构提供动力，不会因为流量脉动过大导致执行元件出现爬行、抖动的问题，能提升整套液压系统的运行平稳性。
