车床配套用插件式研磨工具结构设计

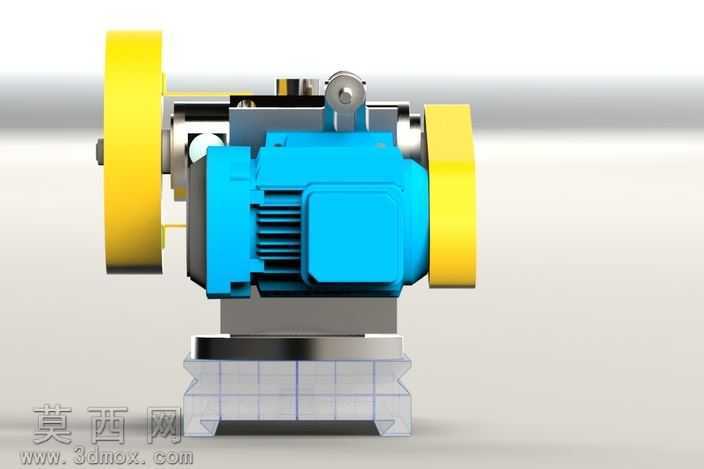

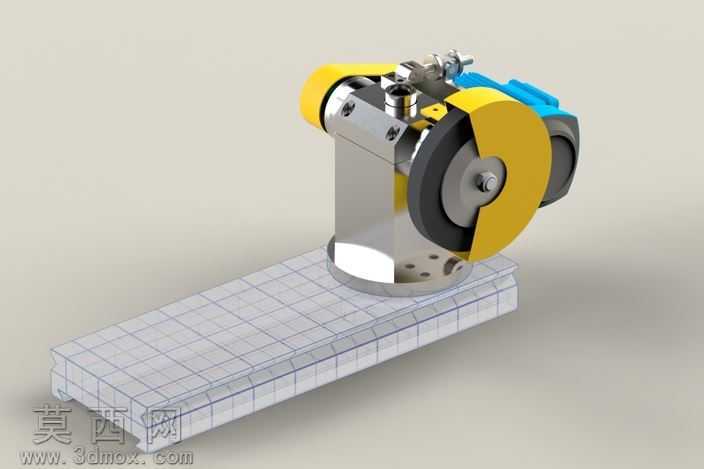

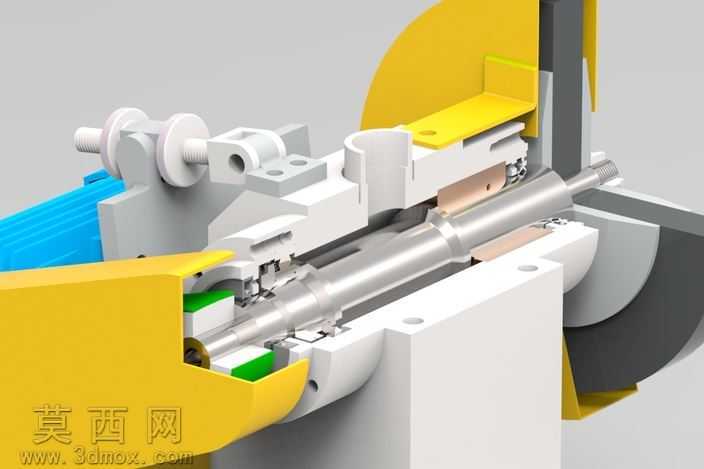

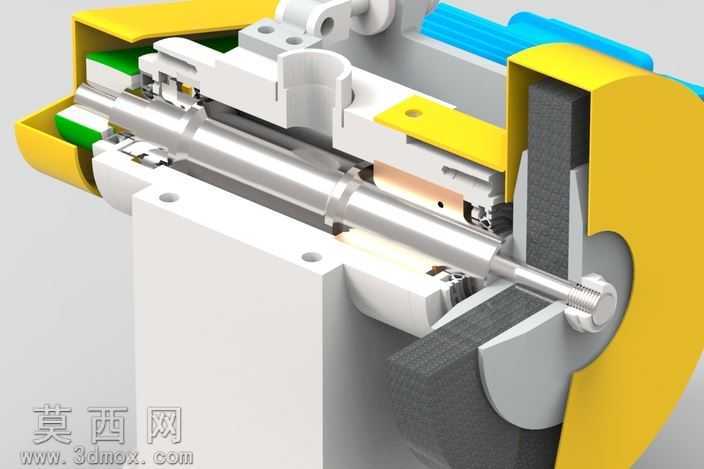

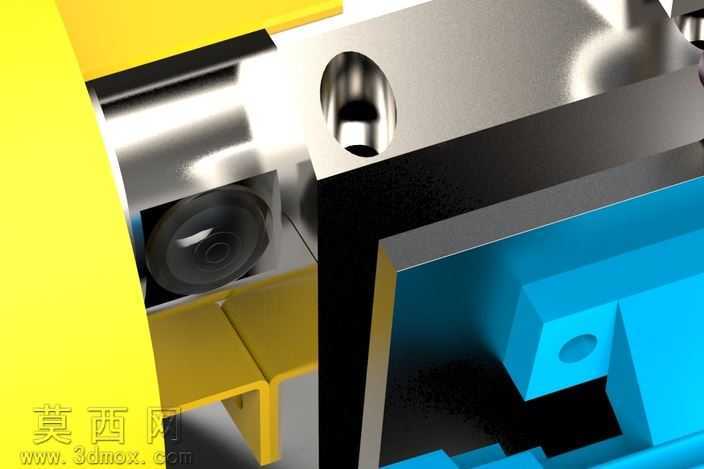

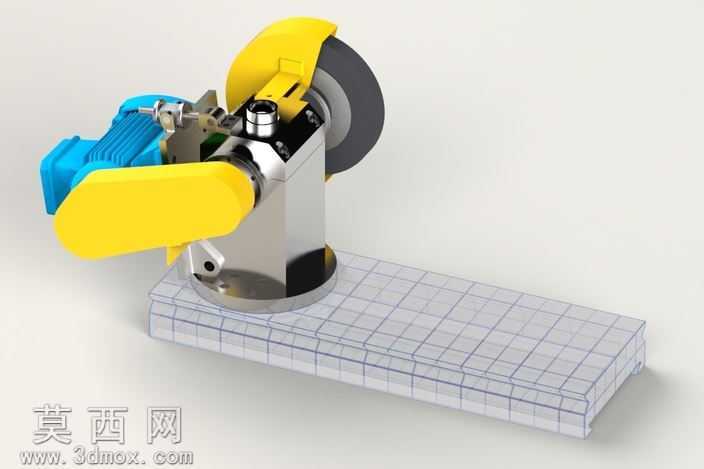

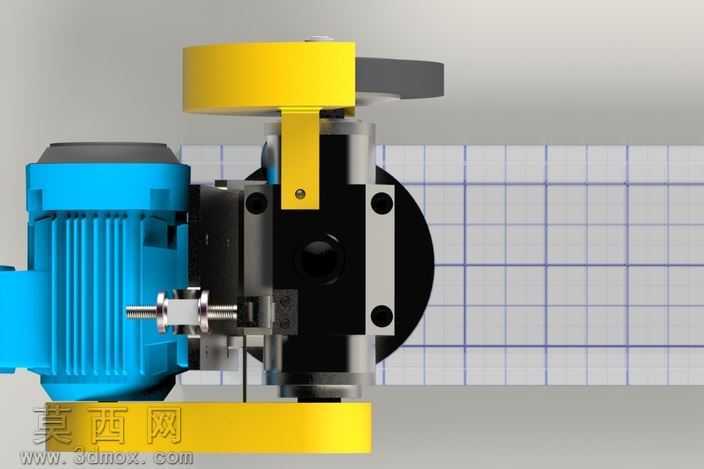

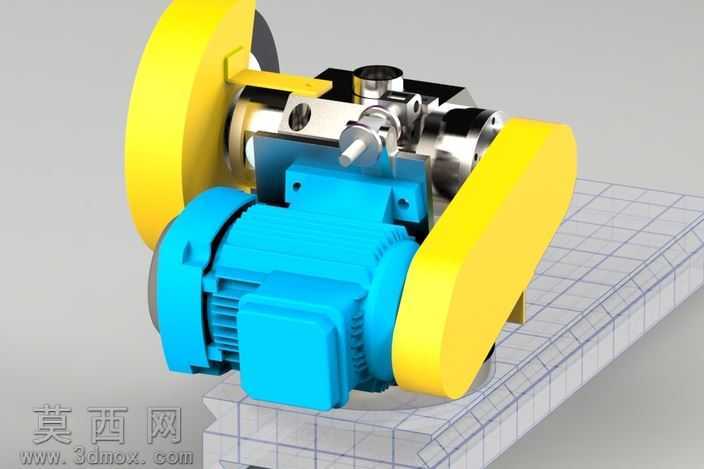

本作品为适配普通车床使用的插件式研磨工具三维模型，整体采用自下而上的装配建模思路完成搭建，在三维建模过程中严格遵循机械加工装配的公差配合逻辑，对每一个零部件的尺寸链进行了严谨校核，确保各部件装配后无干涉、可实现预设的运动功能。模型首先构建了底部的安装基座，基座采用带网格刻度标识的平板式结构，表面设置有标准的T型槽定位结构，可直接适配车床中拖板的安装工位，建模时对基座的安装孔位、定位基准面做了精细化处理，材质设定为经过时效处理的灰铸铁，渲染时还原了铸铁件哑光磨砂的表面质感，同时对基座的棱边做了符合工艺要求的倒角处理，避免应力集中问题。基座上方的主体立柱为一体化的钢制支撑结构，建模时还原了立柱内部的传动通道布局，立柱与基座的连接部位设置了法兰式定位盘，盘面上的固定螺栓孔按照圆周均布规则排布，可实现研磨头角度的周向调整，材质设定为45号钢调质处理，渲染时表现出金属加工后的光亮金属质感，对立柱表面的安装螺纹孔、定位销孔都做了细节还原，没有省略工艺结构。研磨执行端的核心部件为砂轮组件，砂轮采用分体式结构设计，外侧设置有黄色的安全防护罩，防护罩建模时做了圆弧过渡的薄壁结构处理，既满足安全防护的强度要求，又尽可能降低整体重量，材质设定为冲压成型的薄钢板，表面做喷塑处理，渲染时还原了喷塑层细腻的半哑光质感。砂轮的夹紧机构采用中心螺栓锁紧结构，搭配两侧的法兰压盘实现砂轮片的可靠固定，建模时对压盘的防滑纹路、螺栓的头部六角结构都做了细节刻画。驱动单元设置在主体结构的侧方，采用气动驱动马达作为动力源，马达外壳做了蓝色的分色处理，建模时还原了马达的进气接口、调节旋钮等细节结构，材质设定为铝合金阳极氧化处理，渲染时表现出氧化层细腻的金属色泽，同时对驱动马达与砂轮主轴之间的传动连接结构做了完整还原，可直观展示动力传递的路径。整体模型在渲染阶段采用了工作室均匀布光方案，通过多盏区域光的搭配，清晰展现各部件的材质差异与结构轮廓，对金属部件的反光、塑料部件的漫反射、防护罩的半通透质感都做了对应的材质参数调整，让整体渲染效果贴近真实工业产品的展示效果。该插件式研磨工具的设计思路是在不改动车床原有结构的前提下，通过插件式安装快速拓展车床的精密研磨加工能力，可完成轴类零件外圆、内孔的高精度研磨工序，弥补普通车床磨削加工能力的不足，建模过程中充分考虑了工具的拆装便捷性，各连接部位都预留了足够的操作空间，方便日常的砂轮更换、维护保养作业，整体结构紧凑，安装定位可靠，可直接作为车床配套工装的设计参考使用。
