三缸立式板材折弯加工设备结构设计

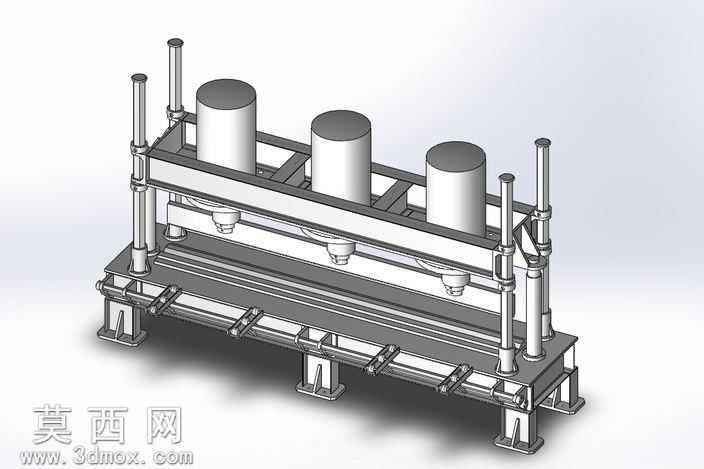

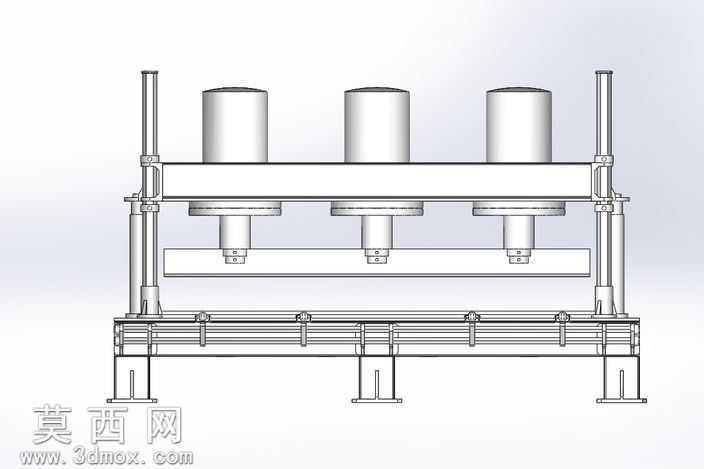

本作品为三缸立式折弯加工设备的三维设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各装配体之间的配合关系准确无干涉。模型整体采用立式四柱龙门式机架结构，底部为加厚焊接式机座，机座下方设置有六个带加强筋的支撑脚，可有效分散设备工作时的压应力，避免长期负载出现机架变形问题；机座上方设置有长条形工作台面，工作台面沿长度方向均匀布置有多个可调节的定位夹具，可根据待加工板材的宽度、折弯位置灵活调整装夹点位，适配不同规格的金属板材装夹需求。设备上部设置三个等距排列的压合驱动缸，驱动缸通过上部安装横梁与两侧立式导柱固定连接，导柱采用高精度光轴结构，与活动横梁上的直线轴承配合，可保证活动横梁上下运行时的同轴度，避免压合过程中出现偏载问题；每个驱动缸下方对应设置独立的压头组件，三个压头处于同一水平基准面，可在长尺寸板材折弯作业时提供均匀的下压力，避免长板材折弯时出现角度不均、局部变形的问题。渲染阶段采用金属哑光材质模拟机架焊接钢结构的表面质感，驱动缸缸体采用亮面金属材质还原液压缸的真实外观，工作台面做轻微的磨砂质感处理，通过环境光遮蔽效果突出各部件的装配层级与结构轮廓，清晰展现设备的传动与受力路径。设计过程中重点考量了设备的结构刚性与加工适配性，通过对横梁、导柱、机座等受力部件的加厚与加强筋布置，提升设备整体的抗负载能力；同时采用三缸同步驱动的结构设计，相比单缸、双缸折弯设备，可适配更长尺寸的板材折弯作业，有效拓宽设备的加工适用范围，整体结构布局合理，各部件的连接方式、安装定位均符合实际工业设备的生产制造逻辑，可作为板材加工设备设计、教学演示的参考模型。
