手动旋转进给式金属管材切割工具结构

　　在现场管道安装、水电维修、小型金属加工工位上，这类手动切管工具是无需电源即可完成薄壁金属管材截断的核心作业器具，相比角磨机、砂轮切割等动力工具，它不会产生高温烧蚀管材切口、不会飞溅高温磨屑，切口端面平整无毛刺，后续套丝、焊接、插接管件时不需要额外做大量端面修磨工作，尤其适合燃气管道、给排水镀锌管、薄壁铜管、不锈钢装饰管的现场截断作业，在狭窄的管井、吊顶内作业时，不需要拉扯电源线，操作空间需求远小于动力切割设备。

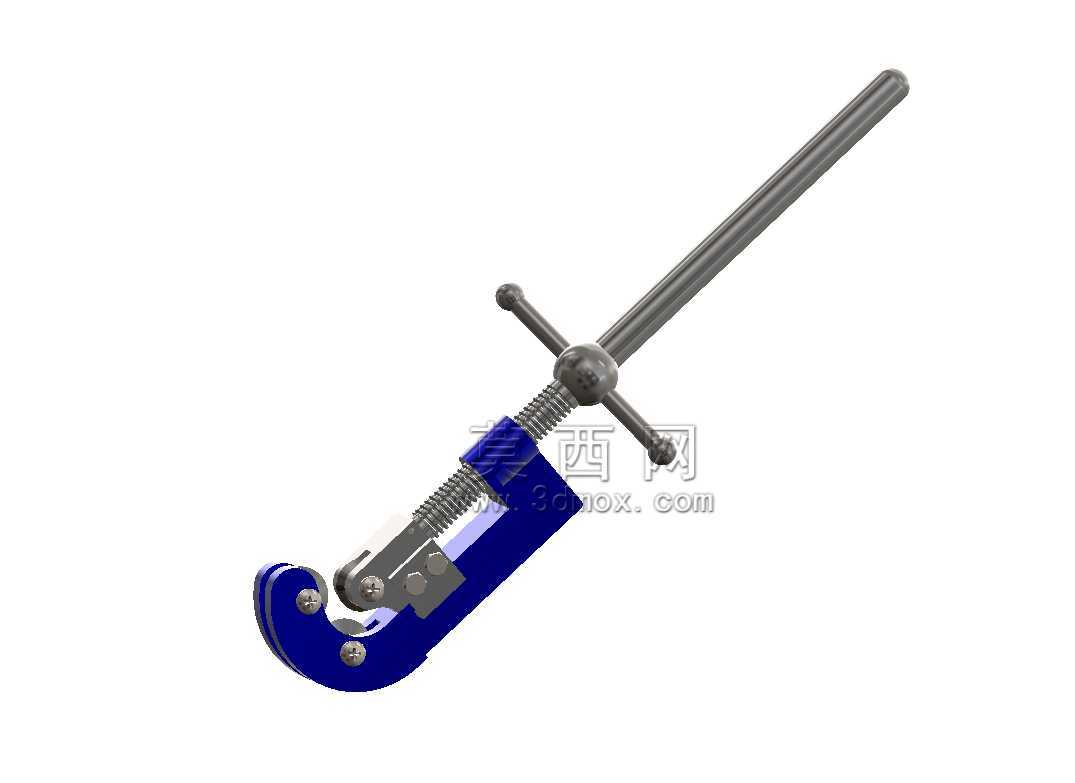

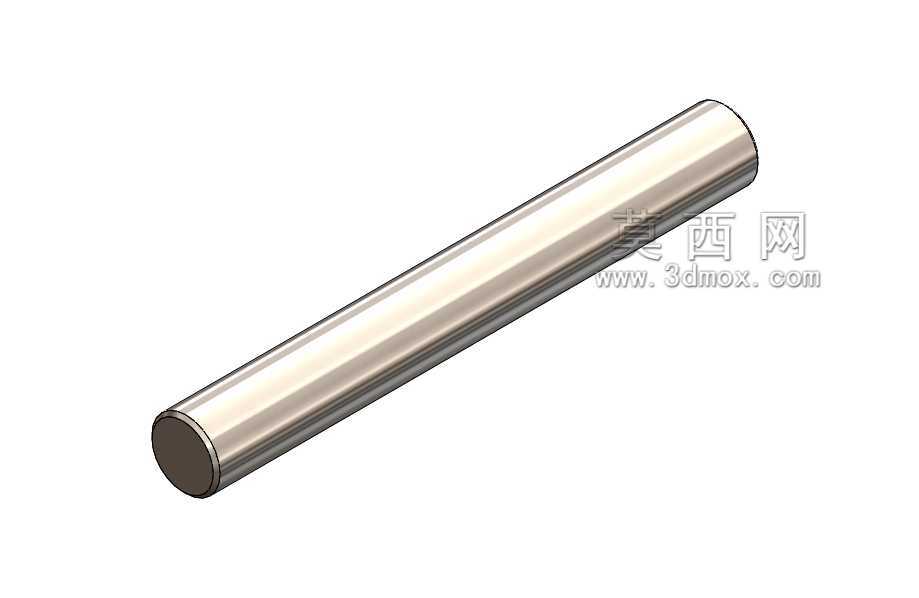

　　从结构设计逻辑来看，这款切管器采用C型开口钳体作为主体承载结构，开口侧可以直接卡套在待切割管材的外周，不需要从管材端部穿入，适配已经铺设完成的管线中间段截断需求，这一点是很多套入式切管设备无法实现的。切割执行端采用硬质合金切割轮作为刃口，切割轮通过销轴固定在钳体的固定端，对面的施压结构采用T型旋转进给螺杆，螺杆端部带有锥形压头，作业时旋转螺杆尾部的横柄，就可以推动压头向切割轮方向进给，将待切割管材夹紧在切割轮与压头之间，之后绕管材轴线整体旋转切管器，每旋转一周就小幅进给螺杆，让切割轮逐步在管材表面压出切痕，持续进给旋转直到管材完全截断，整个过程是滚压剪切而非磨削，切口不会产生材料退火软化的问题。

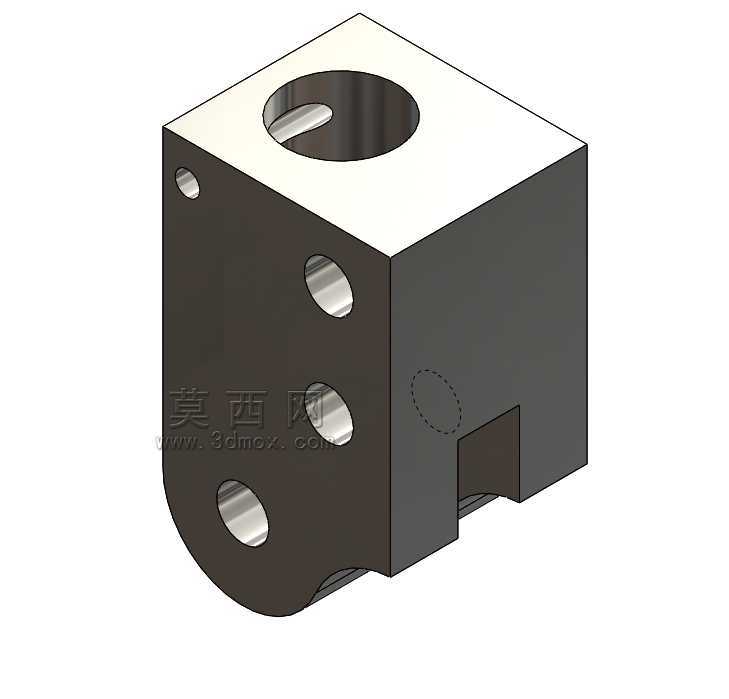

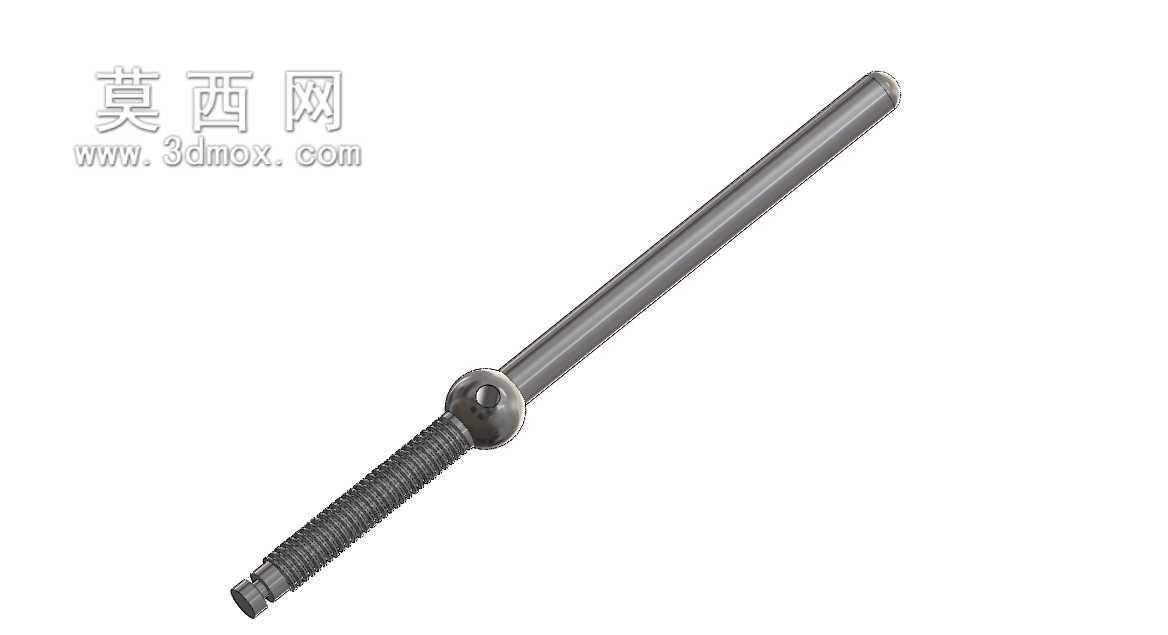

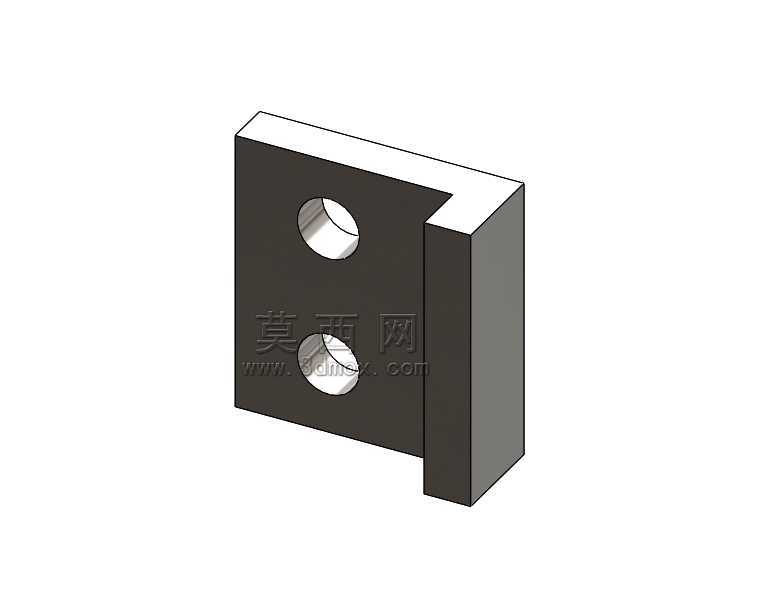

　　这款切管器的进给螺杆采用梯形传动螺纹，具备良好的自锁性能，进给过程中不会因为切割反力出现回退，螺杆与钳体的配合部位设置有导向衬套，避免长期使用后螺杆出现偏摆，保证切割轮的施压方向始终垂直于管材轴线，避免切口出现斜口、台阶。压头与螺杆端部采用活动铰接结构，压头接触管材的端面带有防滑齿纹，夹紧管材时可以自适应贴合管材外圆，不会在旋转切管时出现打滑移位，同时压头本身采用高碳钢淬火处理，耐磨性能满足高频次作业需求，长期使用磨损后可以单独更换压头配件，不需要整体报废钳体。

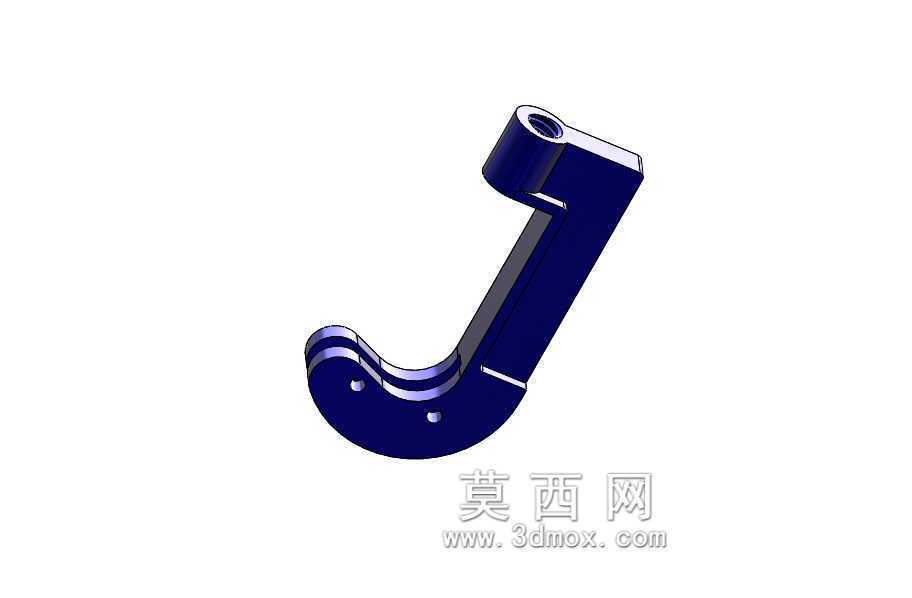

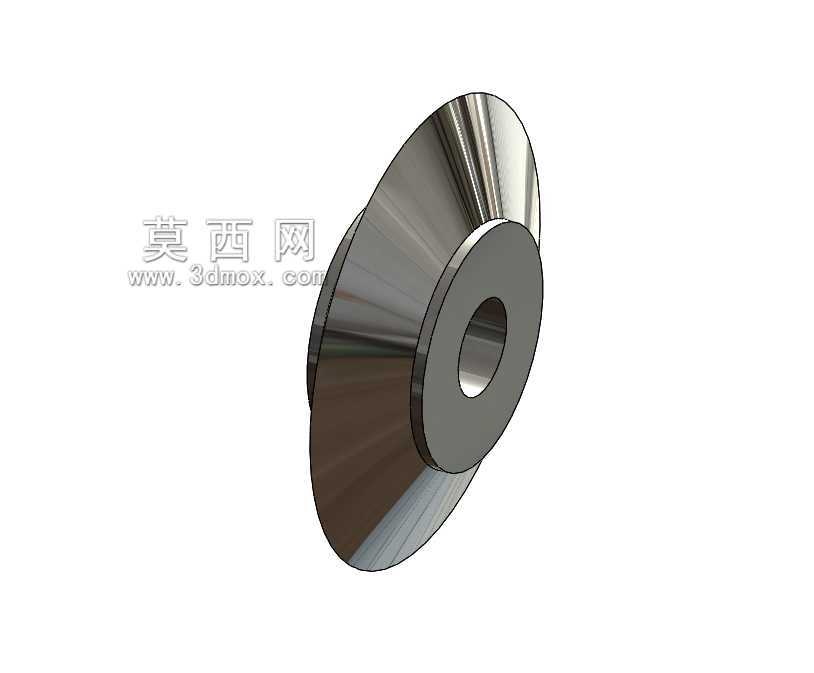

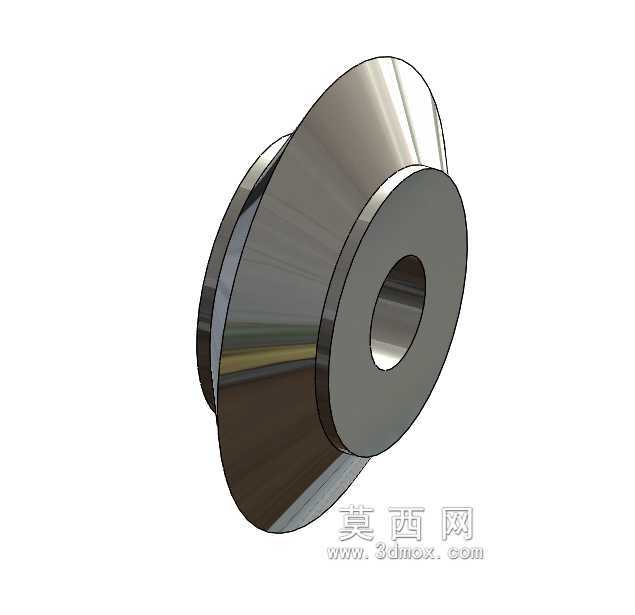

　　钳体部分采用球墨铸铁铸造成型后做表面喷塑处理，整体刚性足够承受切割进给时的夹紧力，不会出现钳口张开变形导致切割轮偏载崩刃的问题，C型开口的最大适配管径覆盖常见的家装、工业管线常用规格，从直径6mm的薄壁铜管到直径50mm的镀锌钢管都可以适配，整体长度控制在300mm左右，操作人员单手握持钳体、另一只手旋转进给手柄即可完成操作，不需要额外加装加力杆，正常成年男性的手部力量即可完成最大规格管材的切割作业。切割轮的安装位置设计有快拆结构，更换不同材质适配的切割轮时，只需要拔出固定销就可以完成替换，切割不锈钢管时换用硬质合金专用切割轮，切割紫铜、铝管时换用高速钢切割轮，不需要更换整个工具，降低现场作业的工具携带成本。

　　在实际作业的边界条件上，这款切管器只适合切割圆形截面的金属管材，无法应对异形管、壁厚超过3mm的厚壁钢管，作业时需要保证待切割管材被可靠固定，不能随切管器同步旋转，否则无法形成有效滚压切痕。进给过程中不能单次进给量过大，否则会导致切割轮崩刃、管材局部被压变形，尤其是薄壁不锈钢管、铜管，过大的进给压力会让切口位置出现内凹缩径，影响后续管件装配。工具日常存放时需要在进给螺杆的螺纹部位涂抹少量润滑脂，避免螺纹锈蚀导致进给卡滞，切割轮的刃口部位避免磕碰硬质物体，防止刃口崩缺影响切割流畅度。

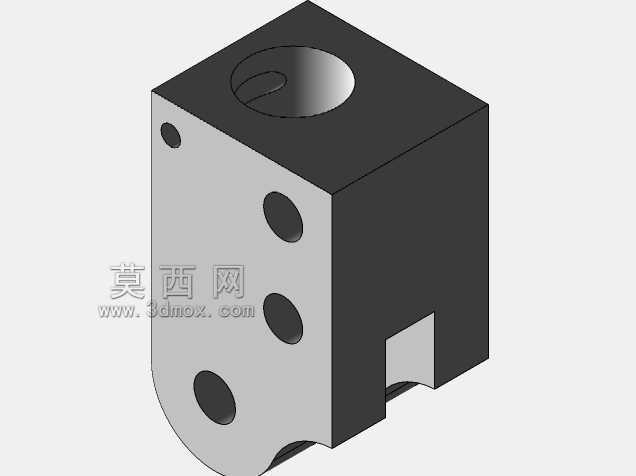

　　从三维建模的角度来看，这类工具的建模重点在于C型钳体的曲面过渡、梯形螺纹的参数化建模、活动铰接压头的配合间隙、切割轮的刃口角度还原，装配时需要验证螺杆进给的行程范围是否满足最大管径的夹紧需求，各个活动部件的运动是否存在干涉，绕管材旋转作业时的操作空间是否足够，避免出现手柄与管材、周边障碍物碰撞的问题。模型还原了各个零件的装配关系，包括销轴的配合、衬套的安装位置、手柄的防滑结构，能够直接用于工具结构教学、五金产品设计参考、作业场景模拟装配使用。
