车用发动机点火系统火花塞结构设计

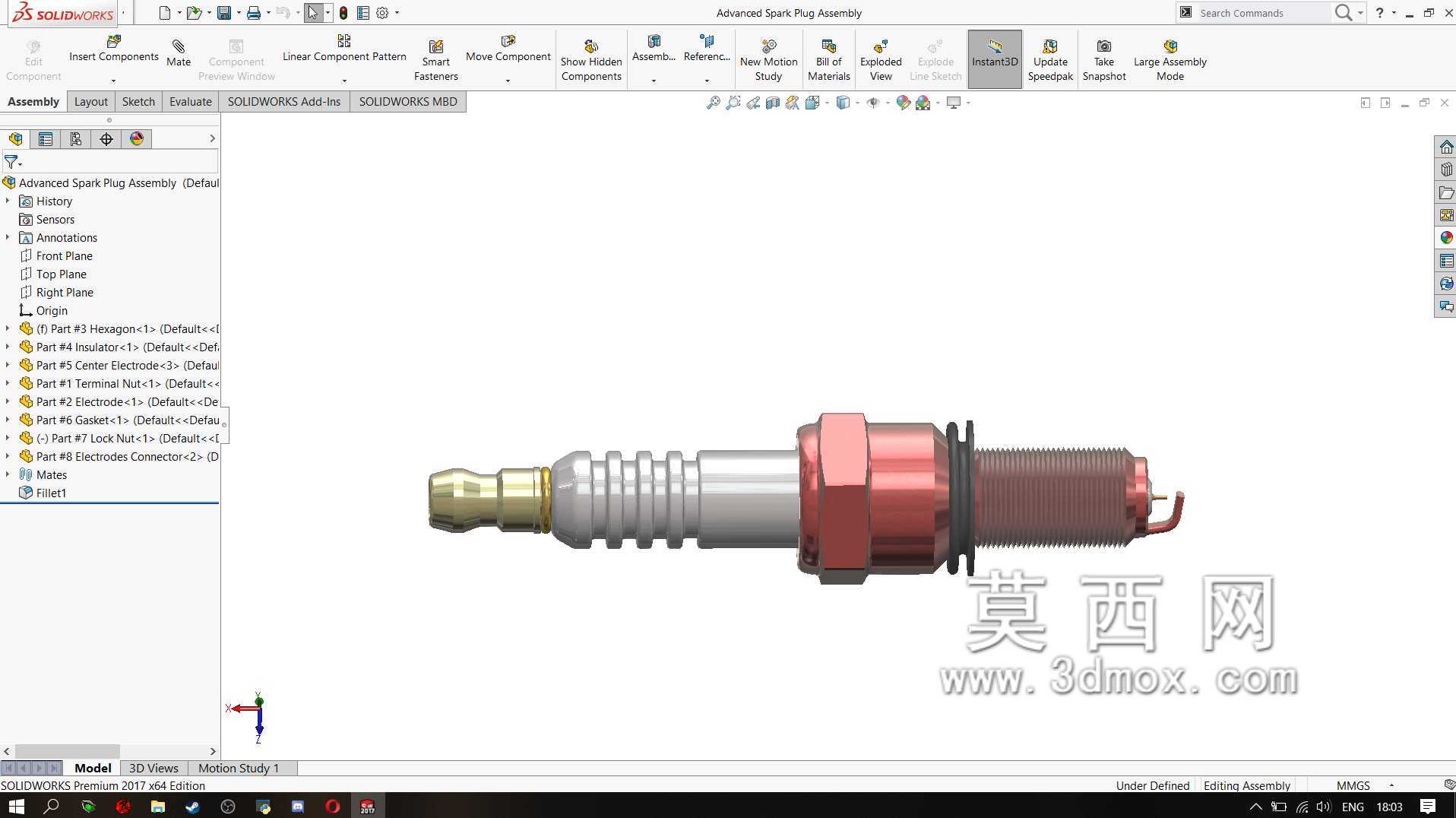

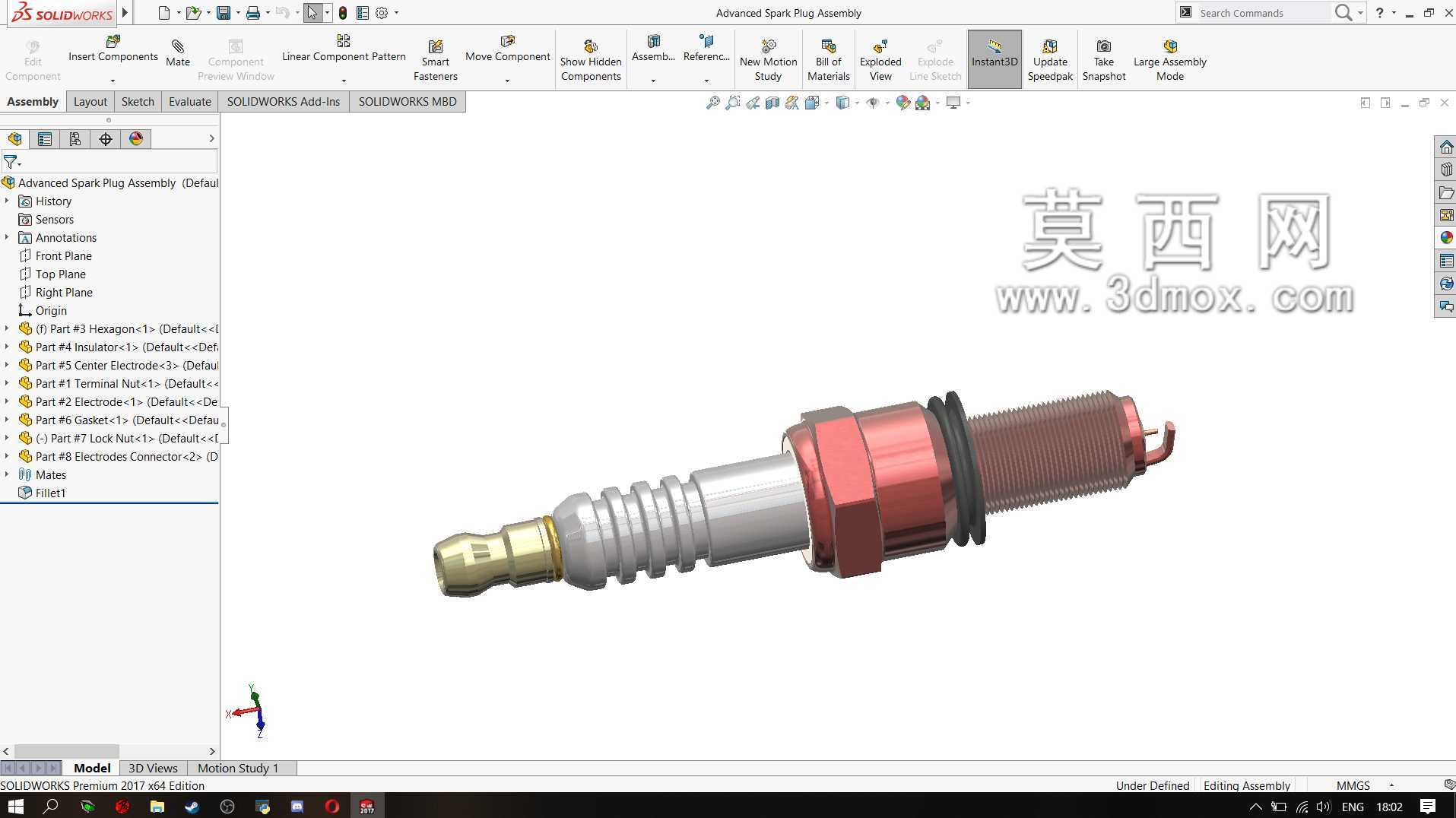

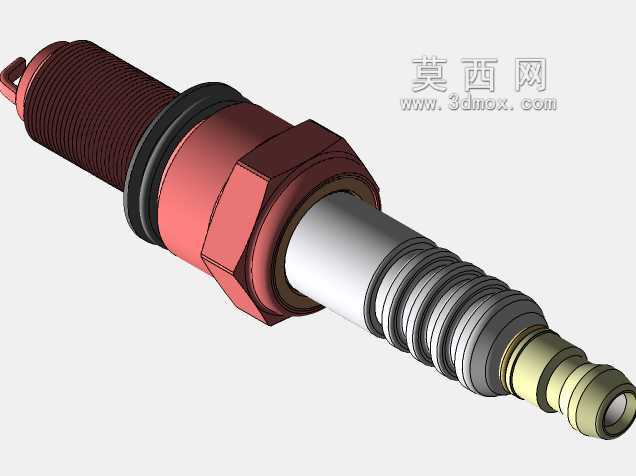

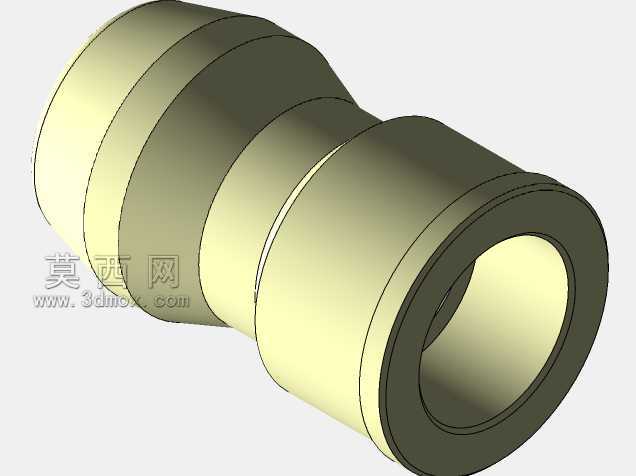

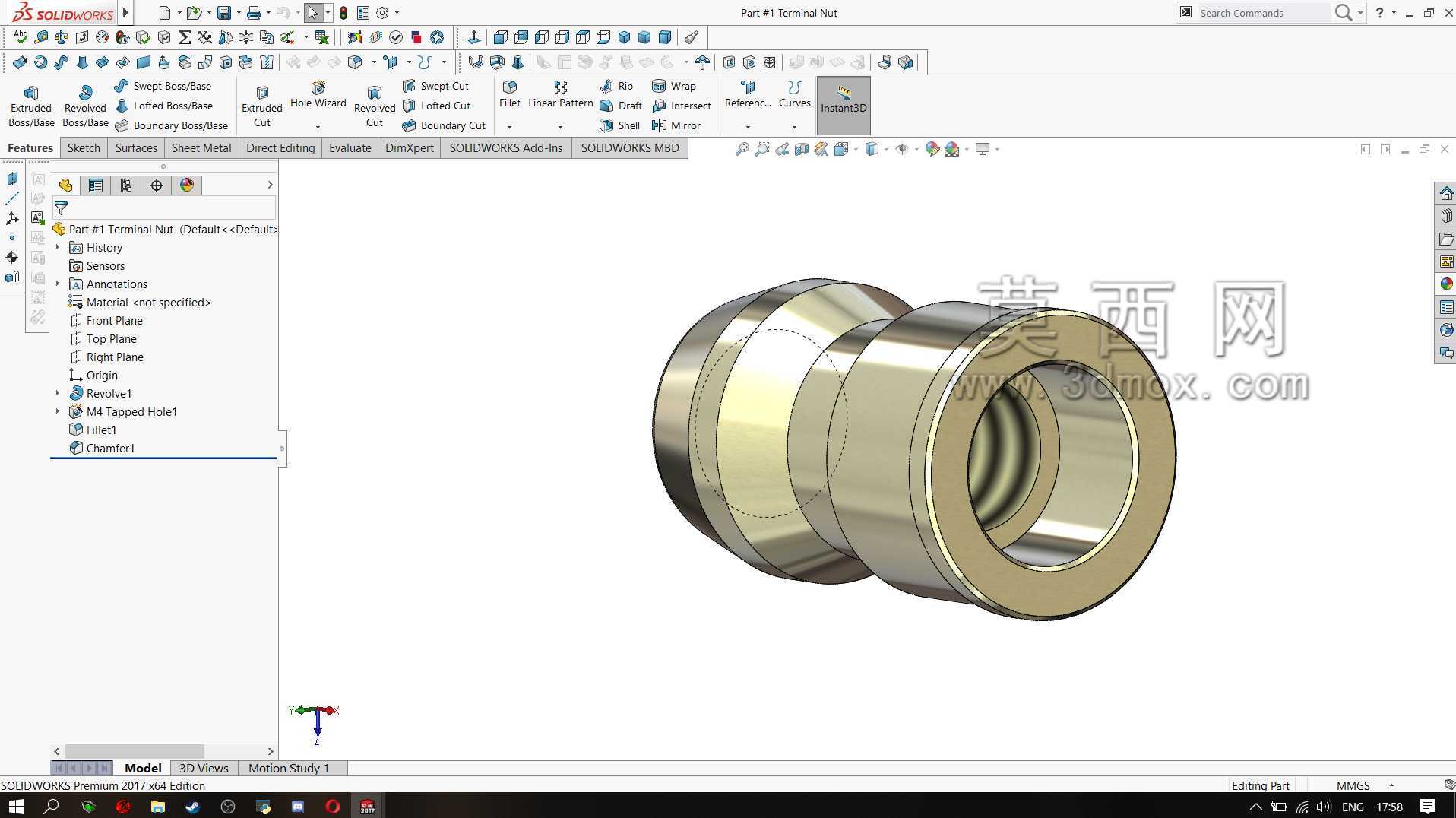

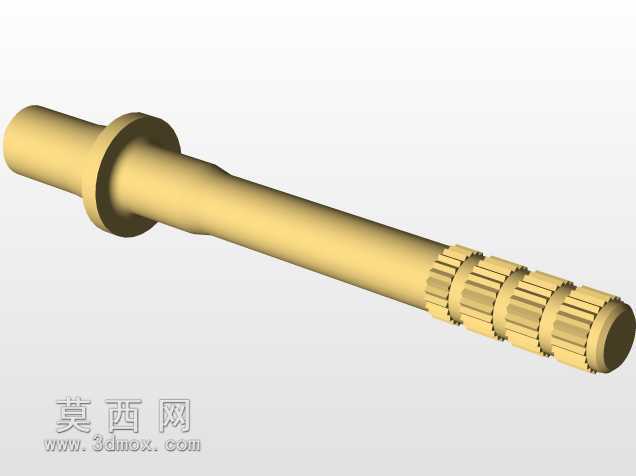

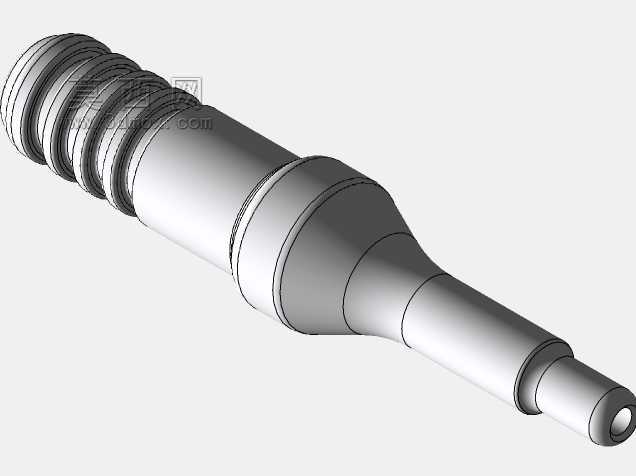

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，这套三维结构完整覆盖了从接线端到点火端的全部功能段，可直接用于发动机点火系统的结构匹配、装配干涉校验以及教学演示场景。日常做动力总成匹配时，很多工程师容易忽略火花塞的安装边界对周边部件的影响，这套模型把各个配合段的尺寸逻辑做了完整还原，能帮设计人员快速核对装配空间。从结构分段来看，最下端的接线端子采用阶梯式金属柱结构，表面做了防滑滚纹处理，和高压点火线的橡胶护套配合时，既能保证插拔力处于合理区间，避免车辆运行中因振动出现松脱，又能让接触电阻维持在毫欧级，减少高压电能的传输损耗。接线柱往上的绝缘段采用多道环形褶皱的陶瓷结构，这种褶皱设计不是为了造型美观，

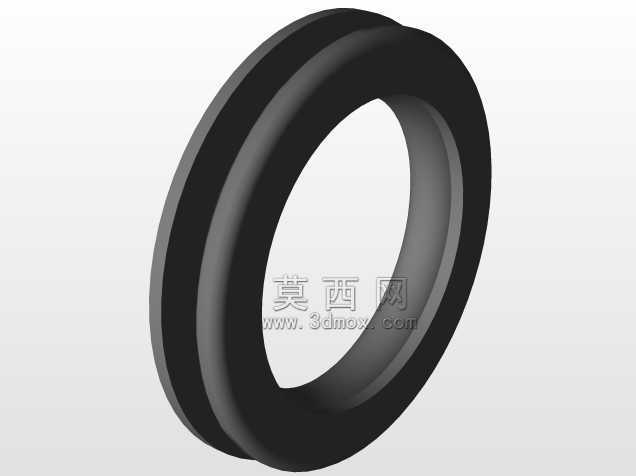

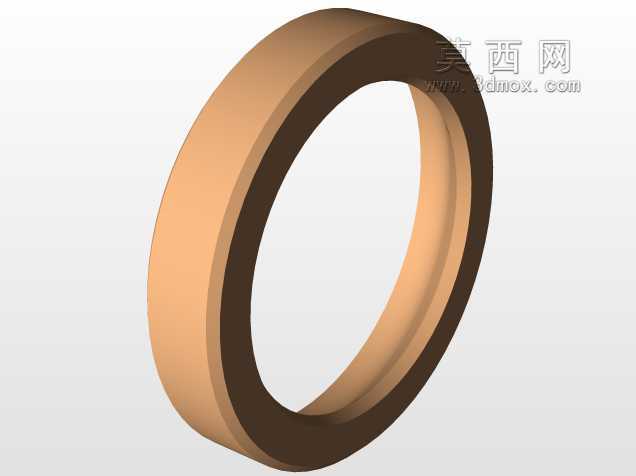

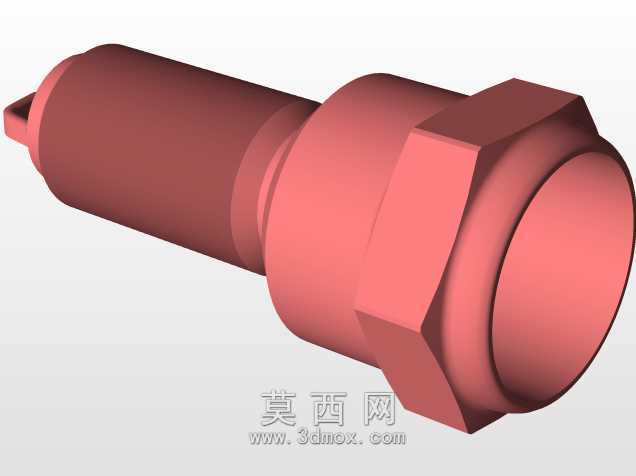

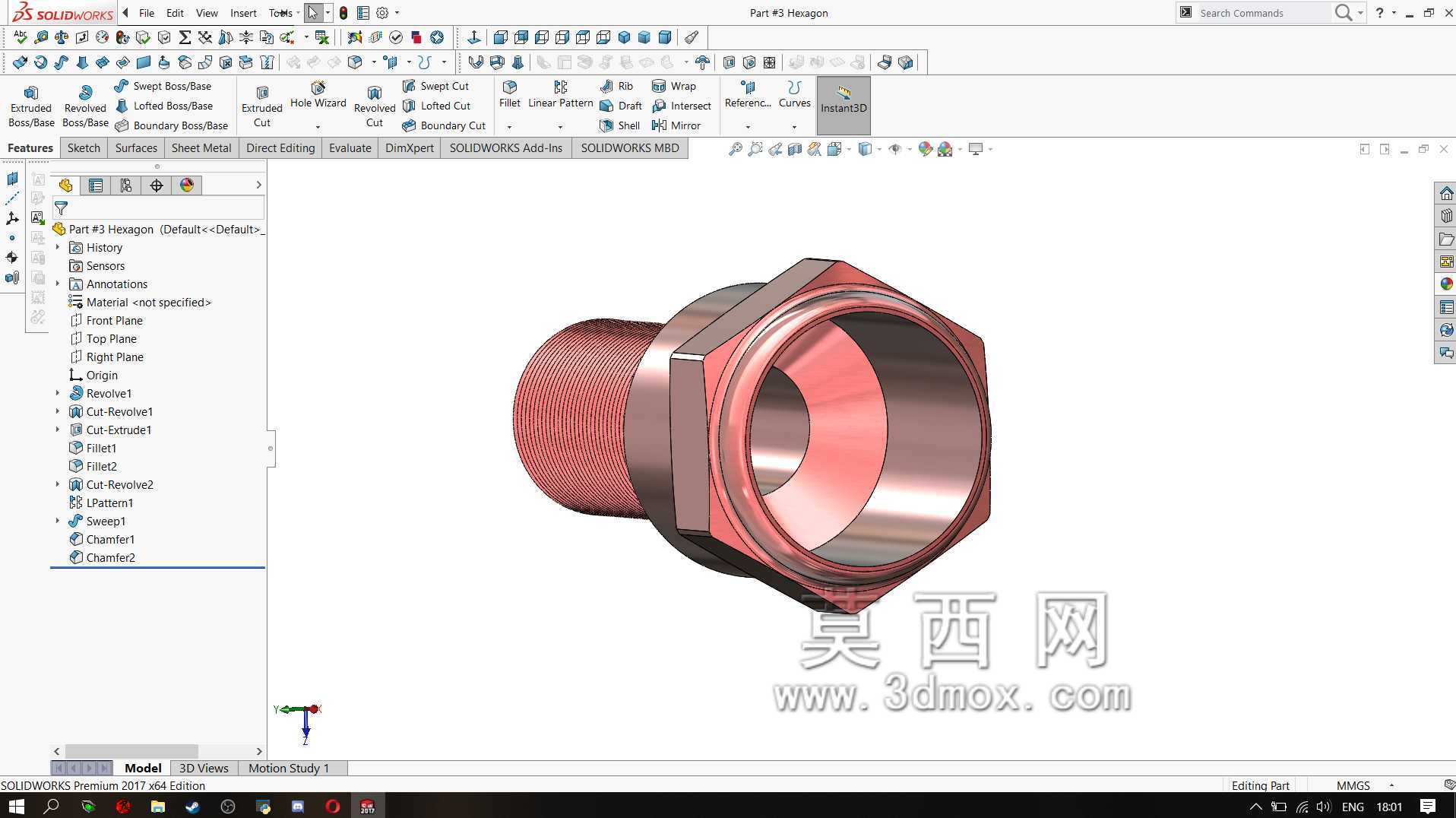

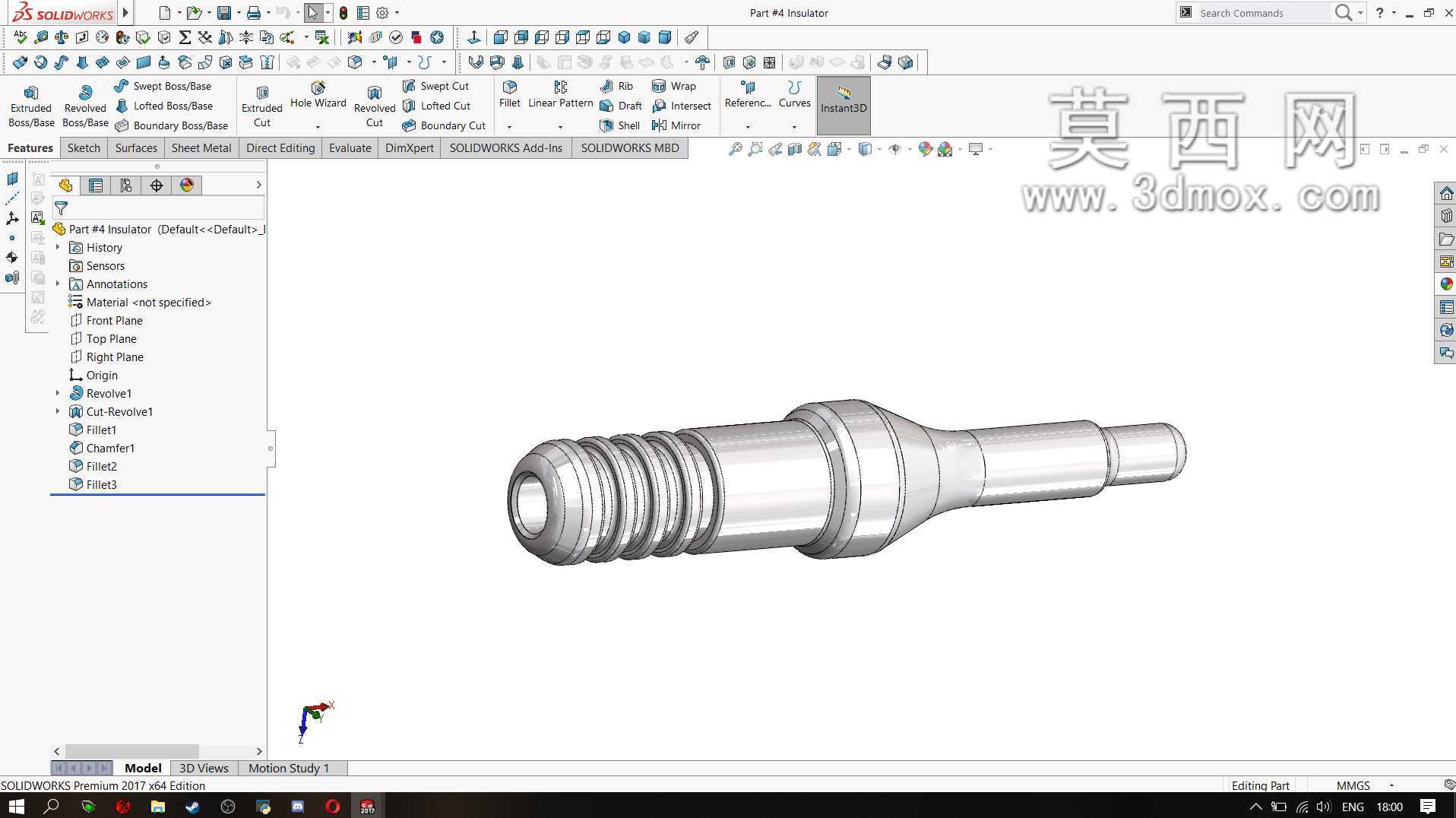

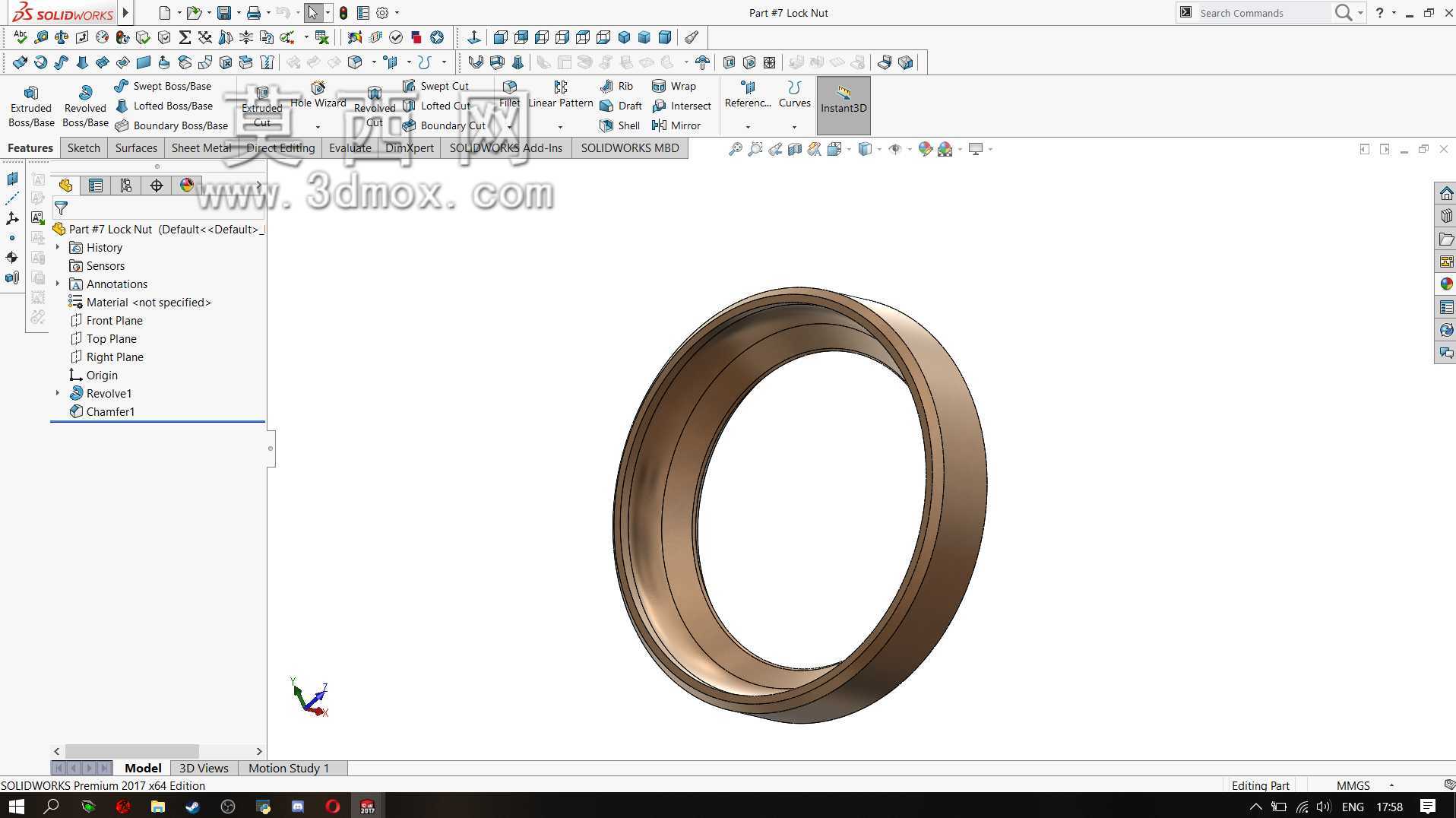

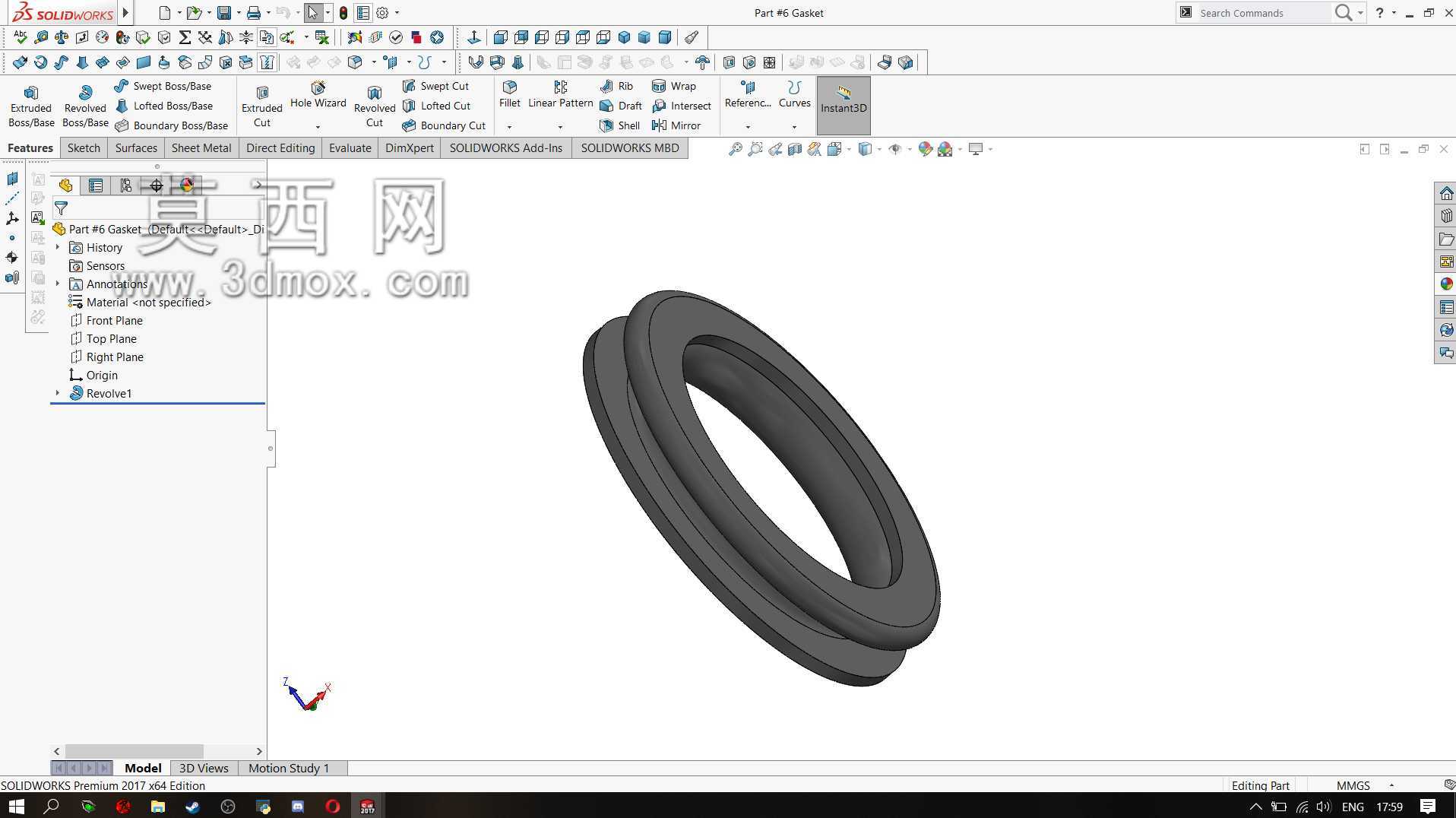

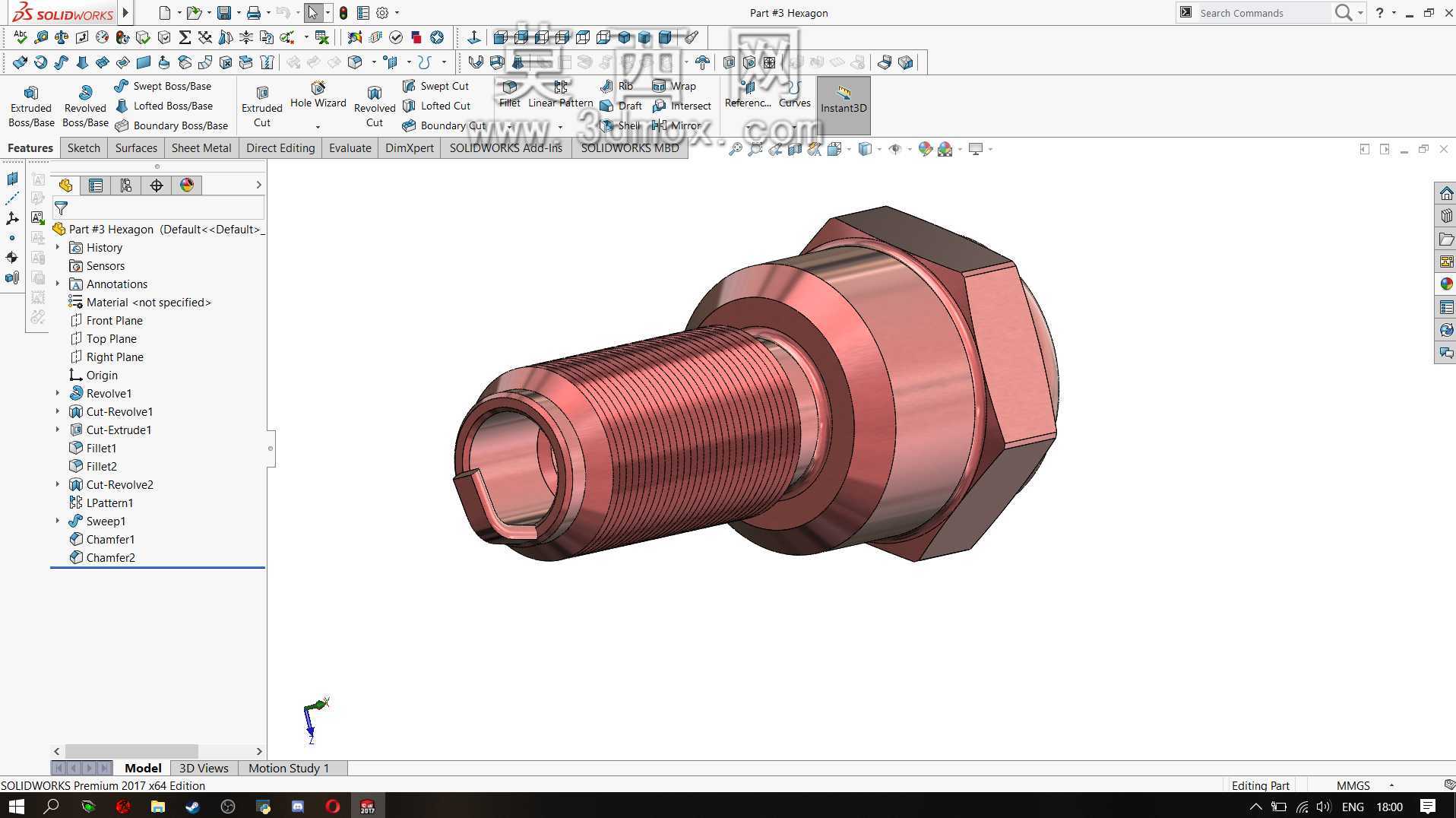

　　而是刻意拉长了陶瓷表面的爬电距离，即便缸盖附近存在油污、积碳附着的情况，也能避免高压电沿陶瓷表面出现爬电击穿，保证点火能量全部集中到电极端释放。陶瓷绝缘段和金属壳体之间设置了多层复合密封垫圈，其中靠近六角安装位的是铜质内密封垫，拧紧时能产生均匀的塑性变形，彻底封死燃烧室内的高温高压燃气，避免出现漏气导致的缸压不足；外侧的橡胶密封圈则用于隔绝外界的水汽、灰尘进入安装螺纹缝隙，防止长期使用后螺纹锈蚀难以拆卸。中间的六角安装段采用标准对边尺寸设计，完全匹配常规火花塞套筒的咬合尺寸，建模时特意还原了六角棱边的微小倒角，避免实际装配时套筒卡滞，也能减少拧紧过程中棱边崩裂的风险。六角段往下的螺纹段采用公制细牙螺纹设计，

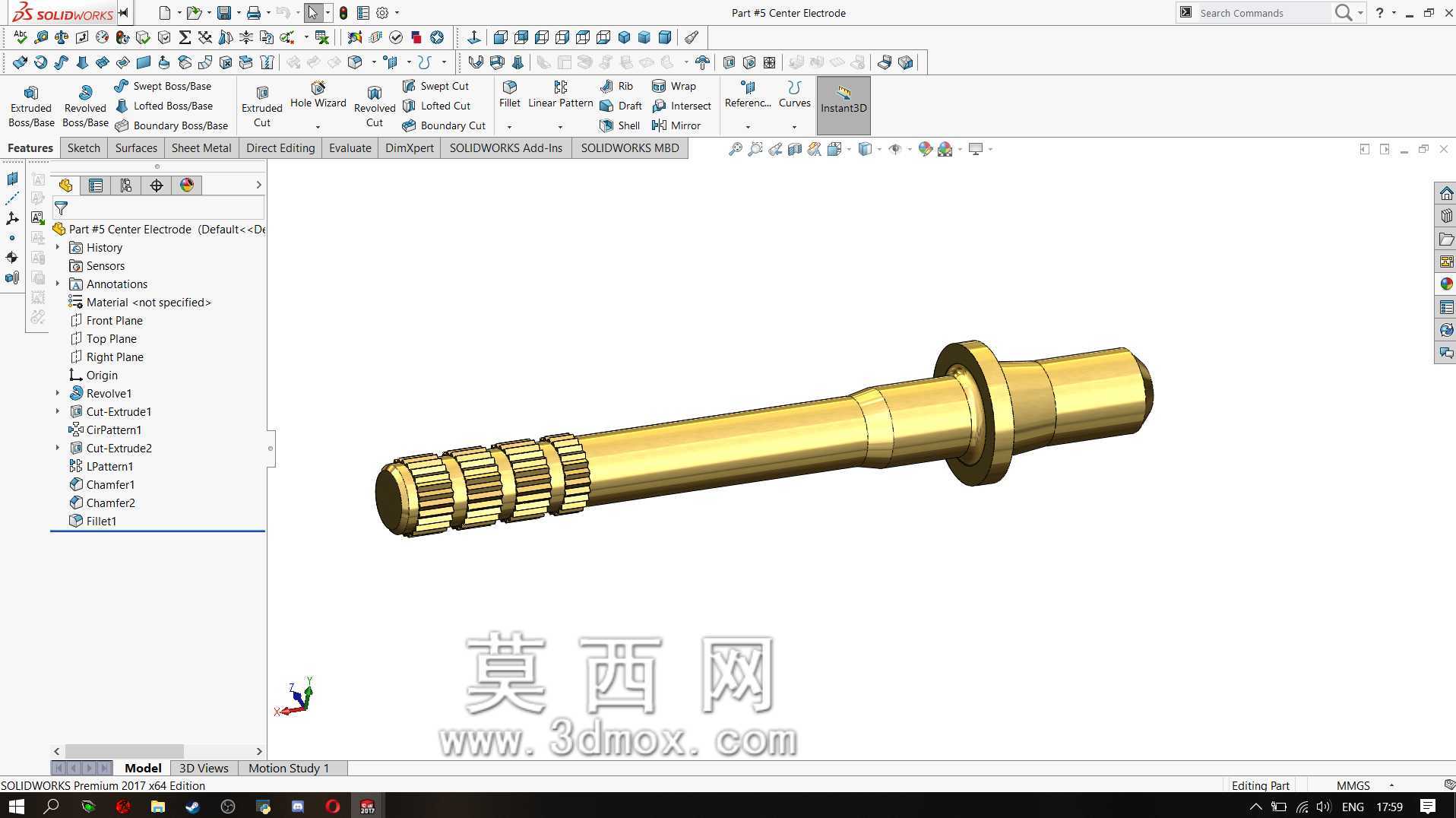

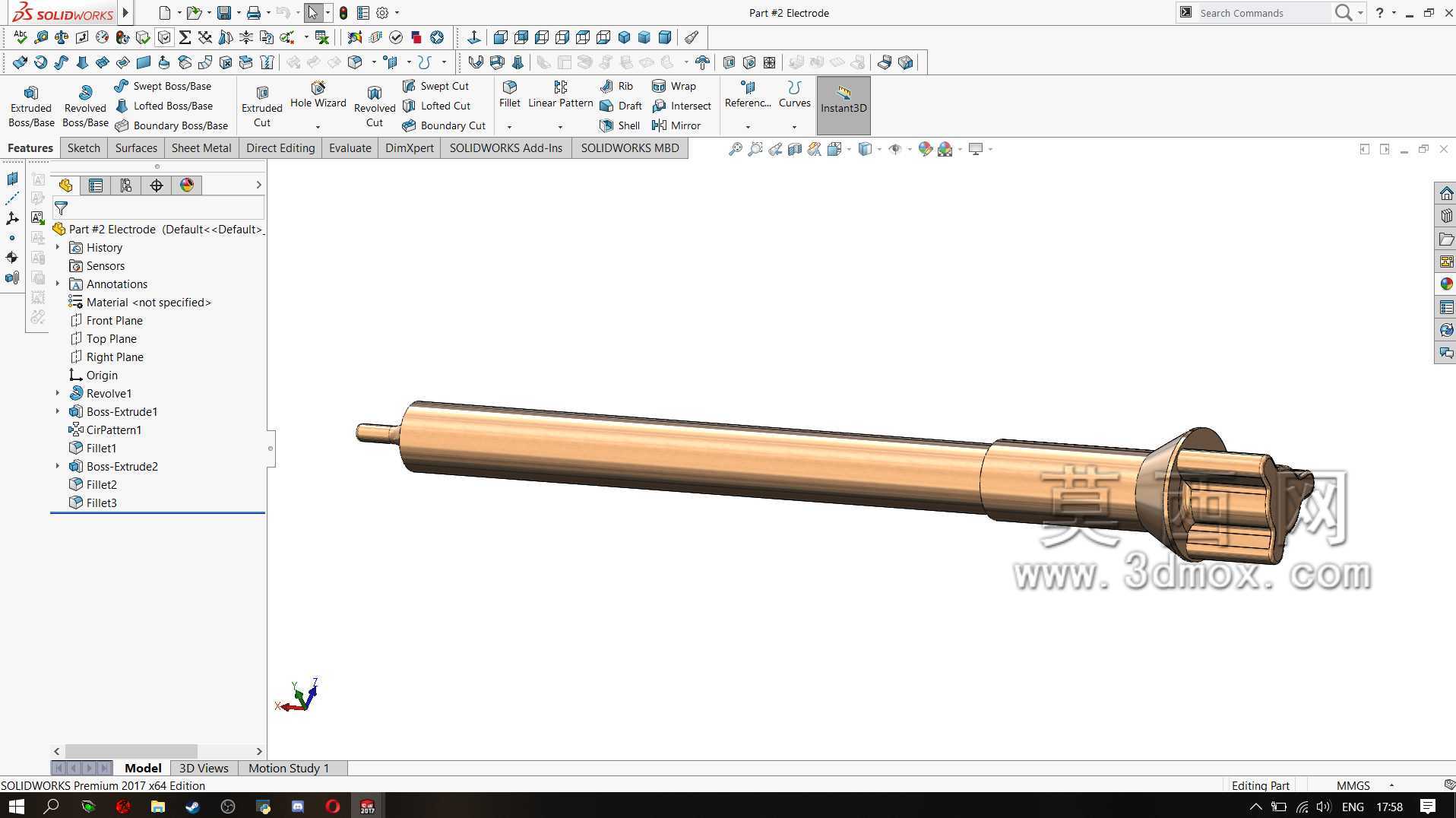

　　细牙螺距的选择一方面是为了提升螺纹连接的自锁性能，承受发动机运转时的高频振动不松退，另一方面细牙螺纹的牙型间隙更小，能辅助提升密封性能，螺纹段的长度严格匹配常见缸盖的火花塞安装孔深度，不会出现伸入缸内过长碰撞活塞顶、或是伸入过短导致点火位置偏离燃烧室中心的问题。螺纹段最前端的点火端，中心电极和侧电极的间隙做了精准还原，这个间隙值直接影响点火击穿电压，间隙过大需要更高的点火能量才能跳火，容易出现高速断火，间隙过小则火花能量不足，会导致混合气燃烧不充分，模型里的电极伸出长度也做了准确还原，保证点火弧核处于燃烧室的最优位置，让混合气能快速被引燃，提升燃烧效率。做发动机周边布置时，这套模型可以直接导入动力总成装配体，核对火花塞与气门、

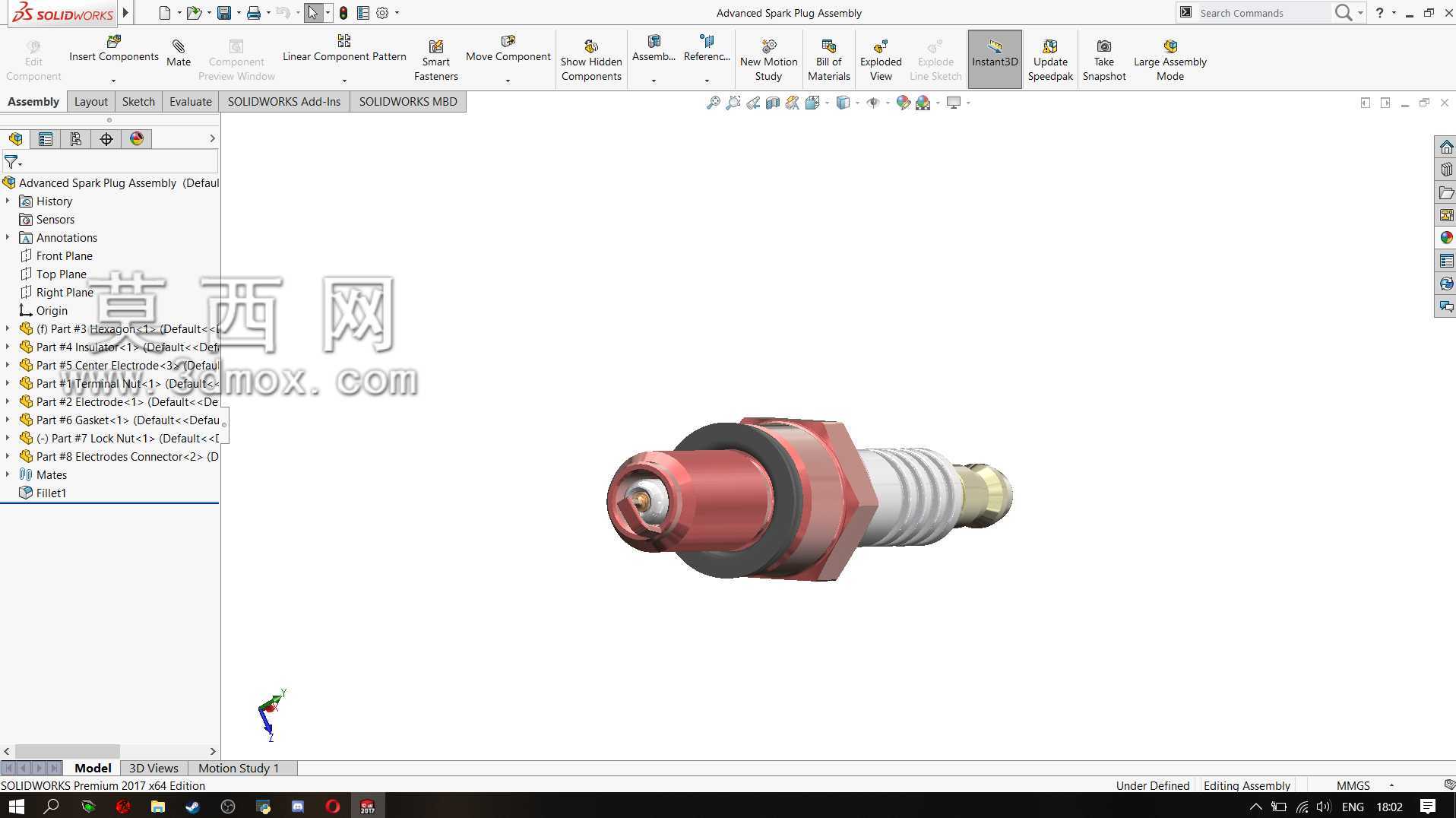

　　活塞顶的运动间隙，也能校验点火线插拔时的操作空间是否足够，避免后期样机装配时出现干涉需要反复改模。对于刚接触动力零部件设计的人员来说，拆解这套模型能快速理解火花塞每个结构段的设计意图，明白为什么不同位置要选用不同的材质——金属壳体用钢材保证螺纹强度和安装扭矩，陶瓷段用高铝陶瓷保证高温绝缘性能，电极段用镍基合金抵抗高温烧蚀和化学腐蚀，密封件分别用铜和橡胶适配不同位置的密封需求。实际选型过程中，很多人只关注螺纹规格和热值，却忽略了绝缘段长度、六角位置对安装的影响，这套完整的三维结构能帮设计人员在选型阶段就完成全尺寸匹配，减少样机试制阶段的反复调整，也能用于点火系统的教学演示，让学习者直观看到火花塞内部的结构层次，理解每个部分承担的功能，而不是只停留在外观认知层面。
