跨通道高架钢结构操作检修平台

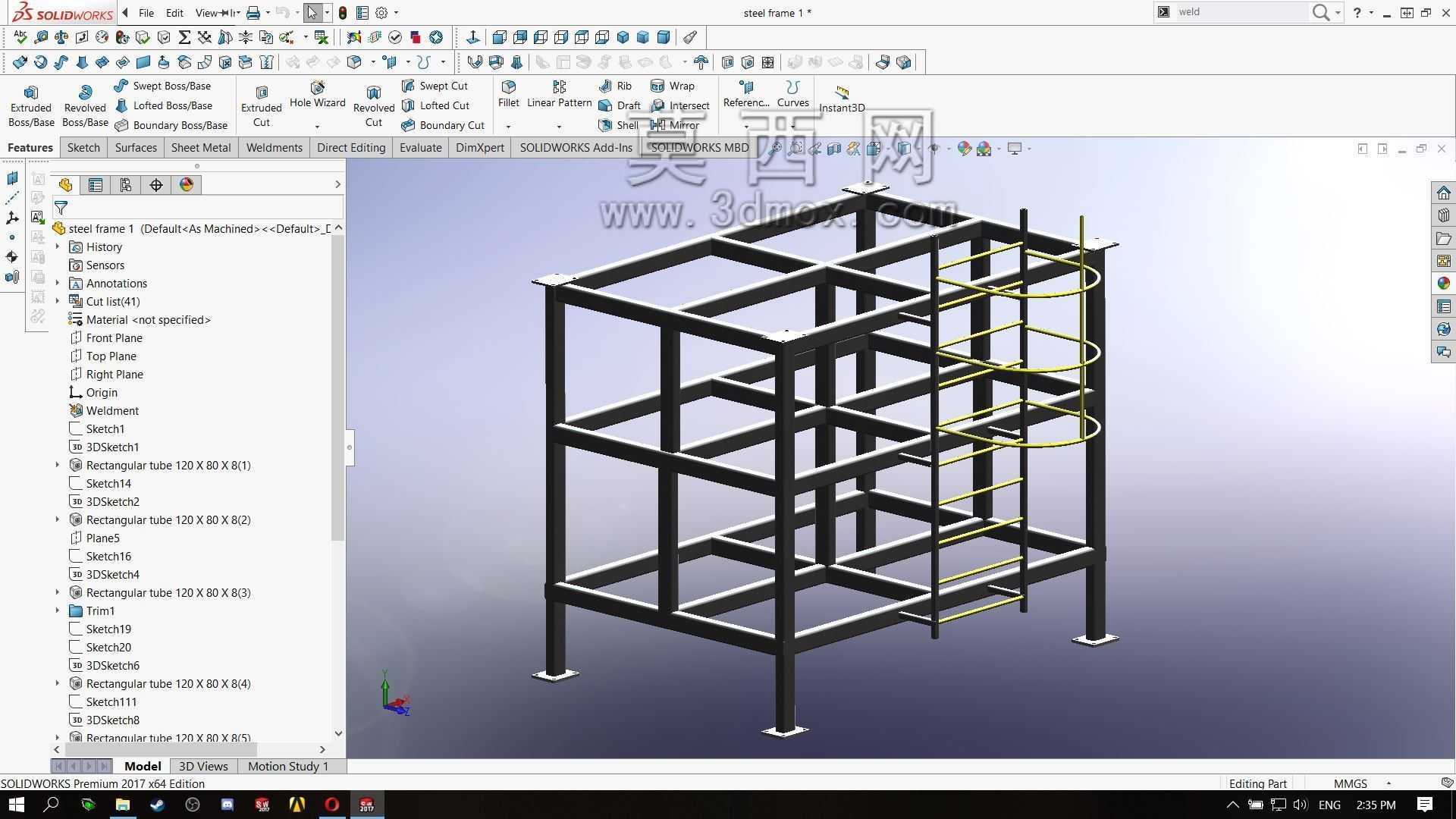

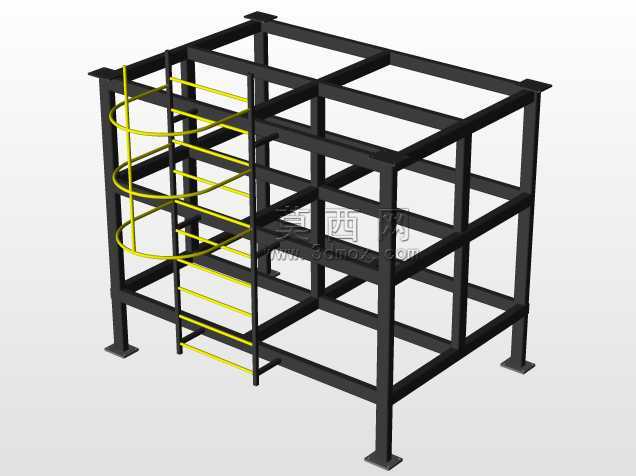

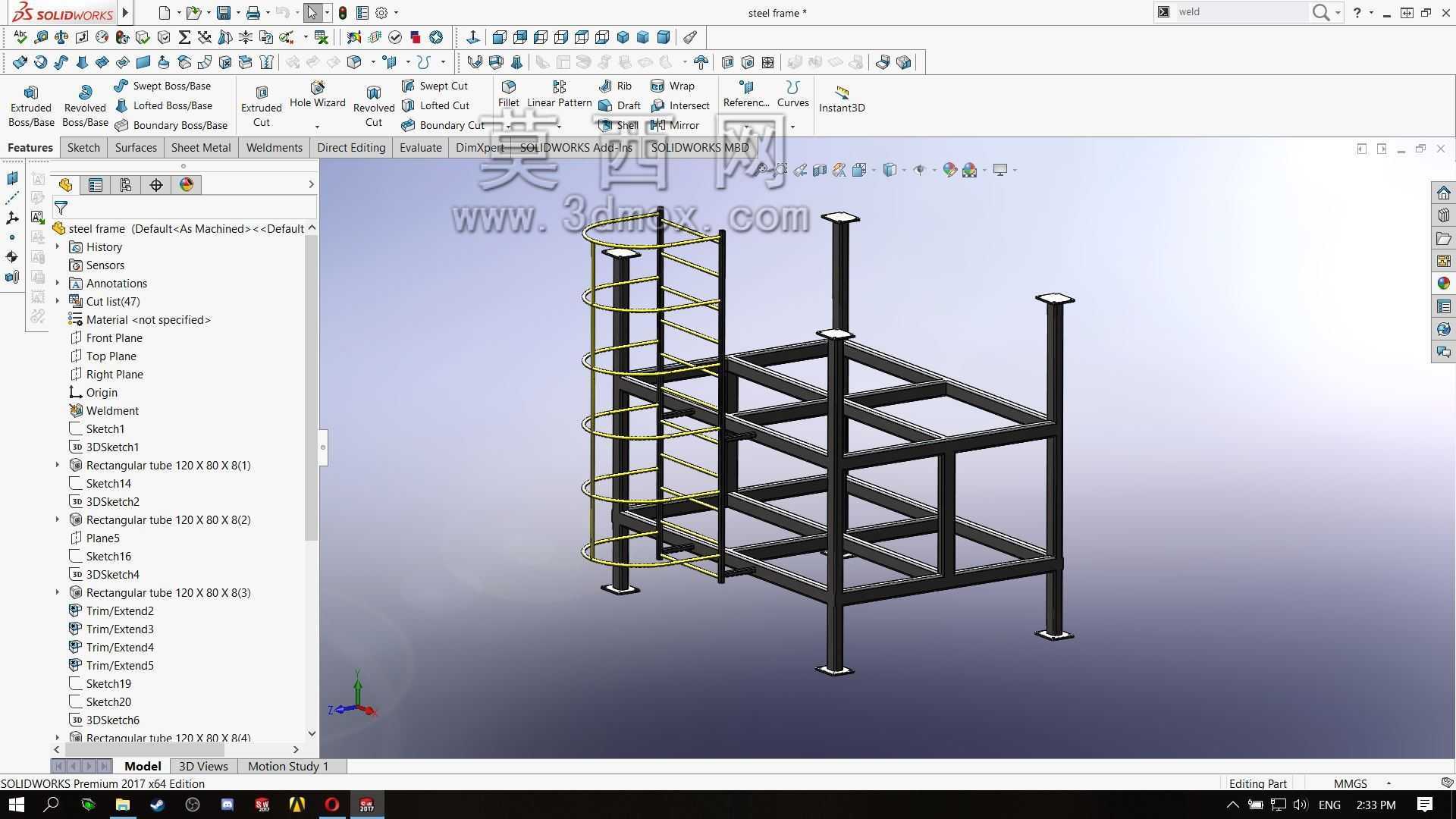

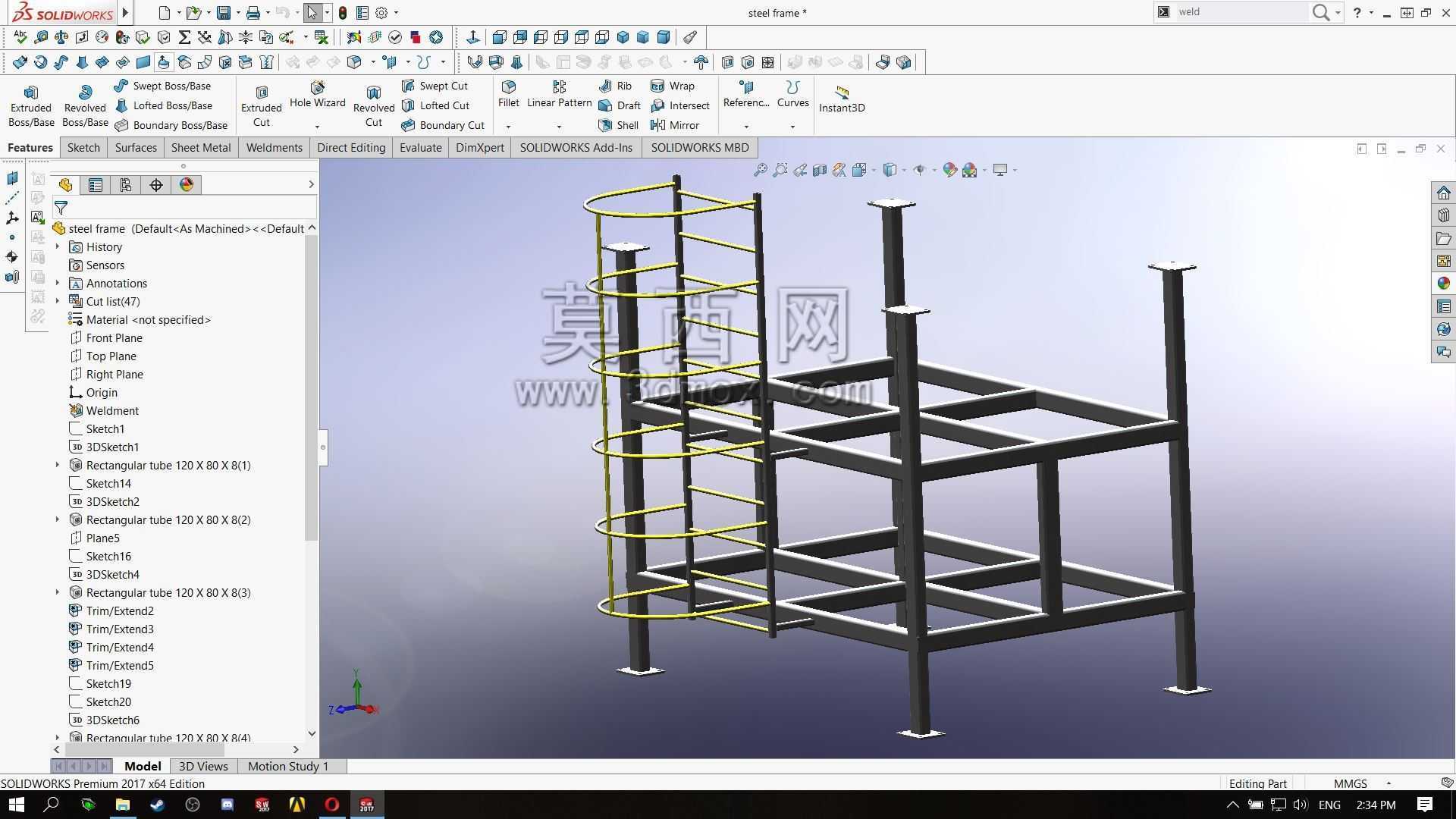

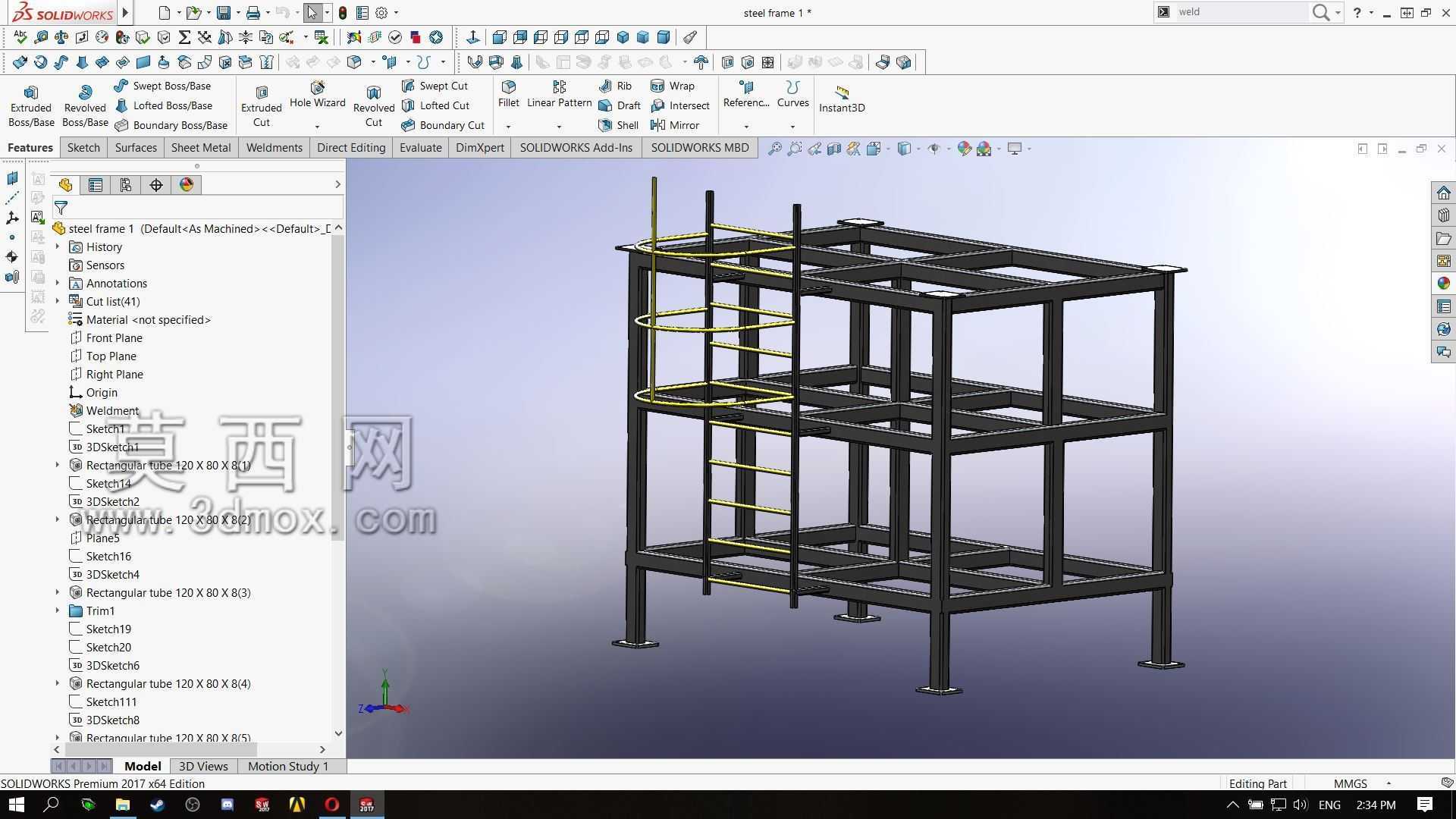

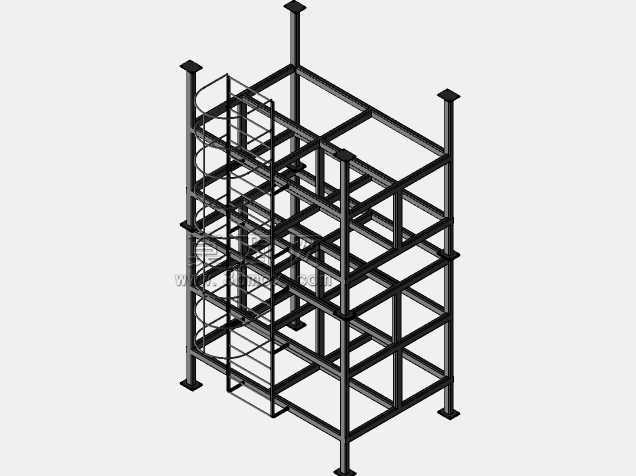

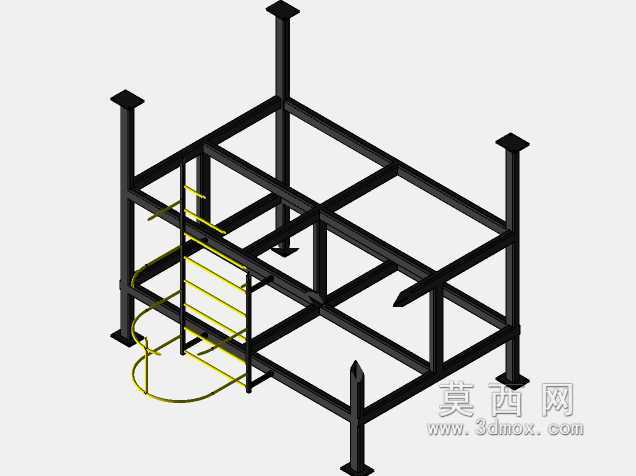

　　这套高架钢结构作业平台，主要适配厂区内跨地面通道、跨管线排布区域的高位作业需求，常见于生产车间设备旁的高位操作工位、生产线跨段巡检通道、仓储区高位理货作业点，也可作为大型设备外侧的固定检修停靠平台，解决地面通行区域无法落地搭建作业工位的痛点，避免作业平台阻断地面物流、人员通行路径。平台整体采用门型双支撑框架结构，两侧落地支撑塔架为多层横纵梁拼接的格构式结构，不采用整板封闭设计，一方面降低整体自重，减少风阻对高架结构的影响，另一方面预留出充足的攀爬与管线穿设空间，支撑塔架底部设置方形接地板，通过膨胀螺栓与混凝土地面固定，安装时需保证四个接地板的水平度偏差不超过2mm，避免上部平台出现倾斜应力集中。两侧支撑塔架分别集成了直爬梯结构，

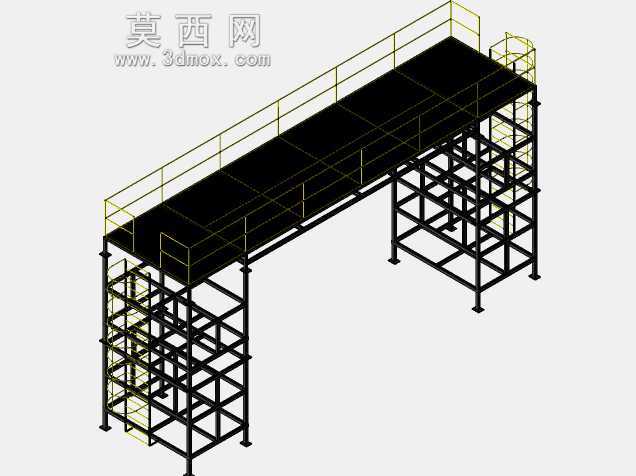

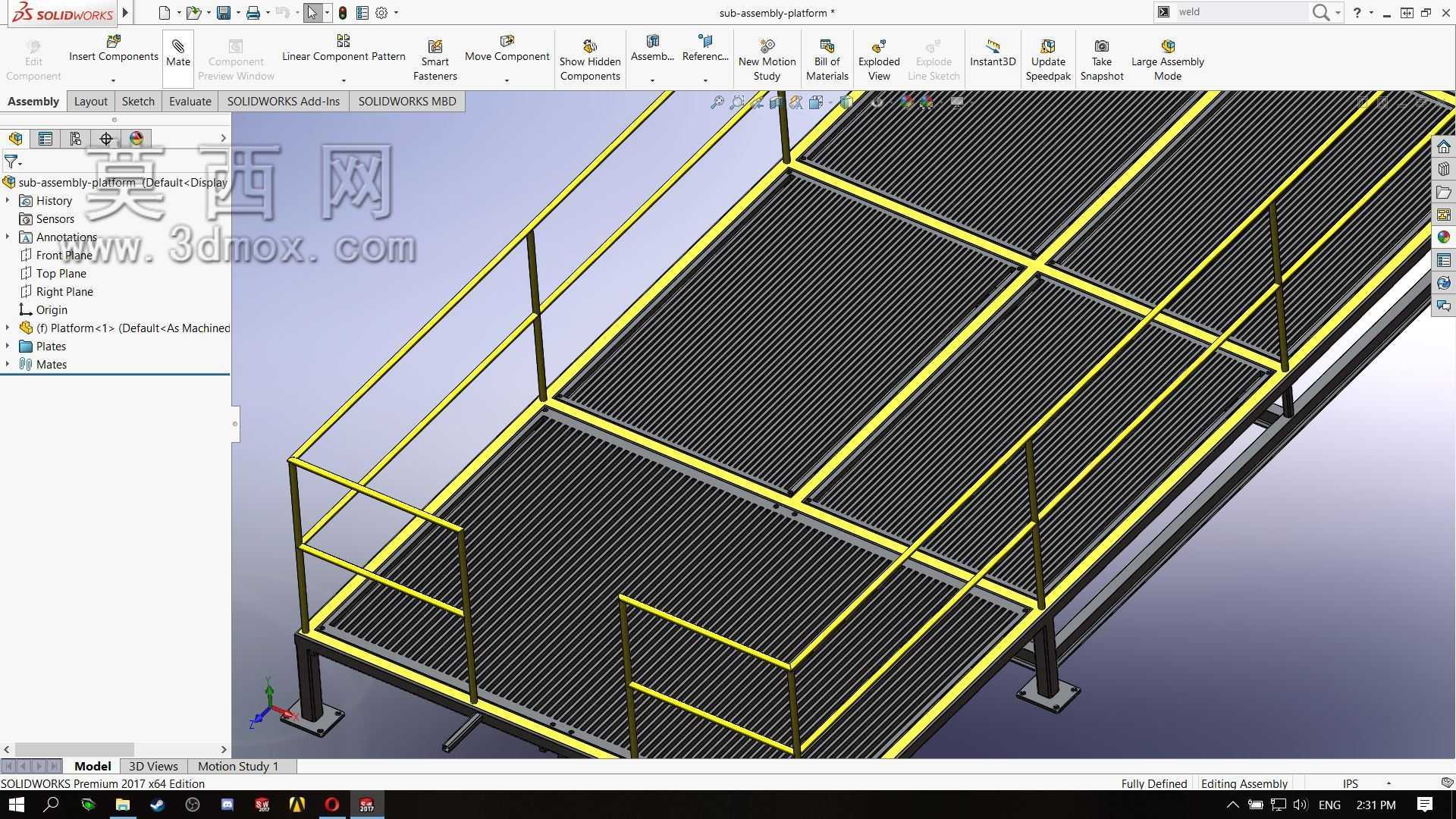

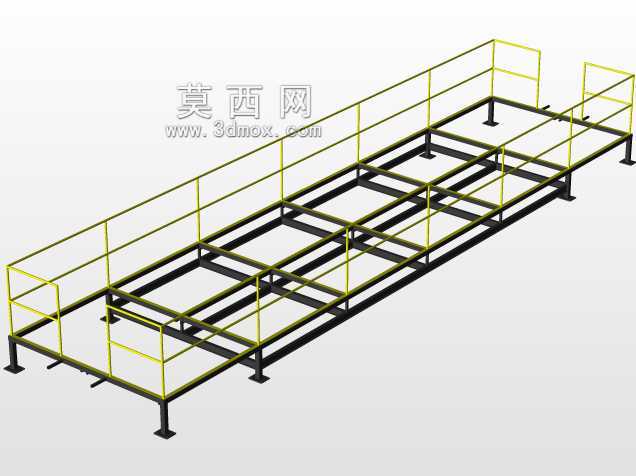

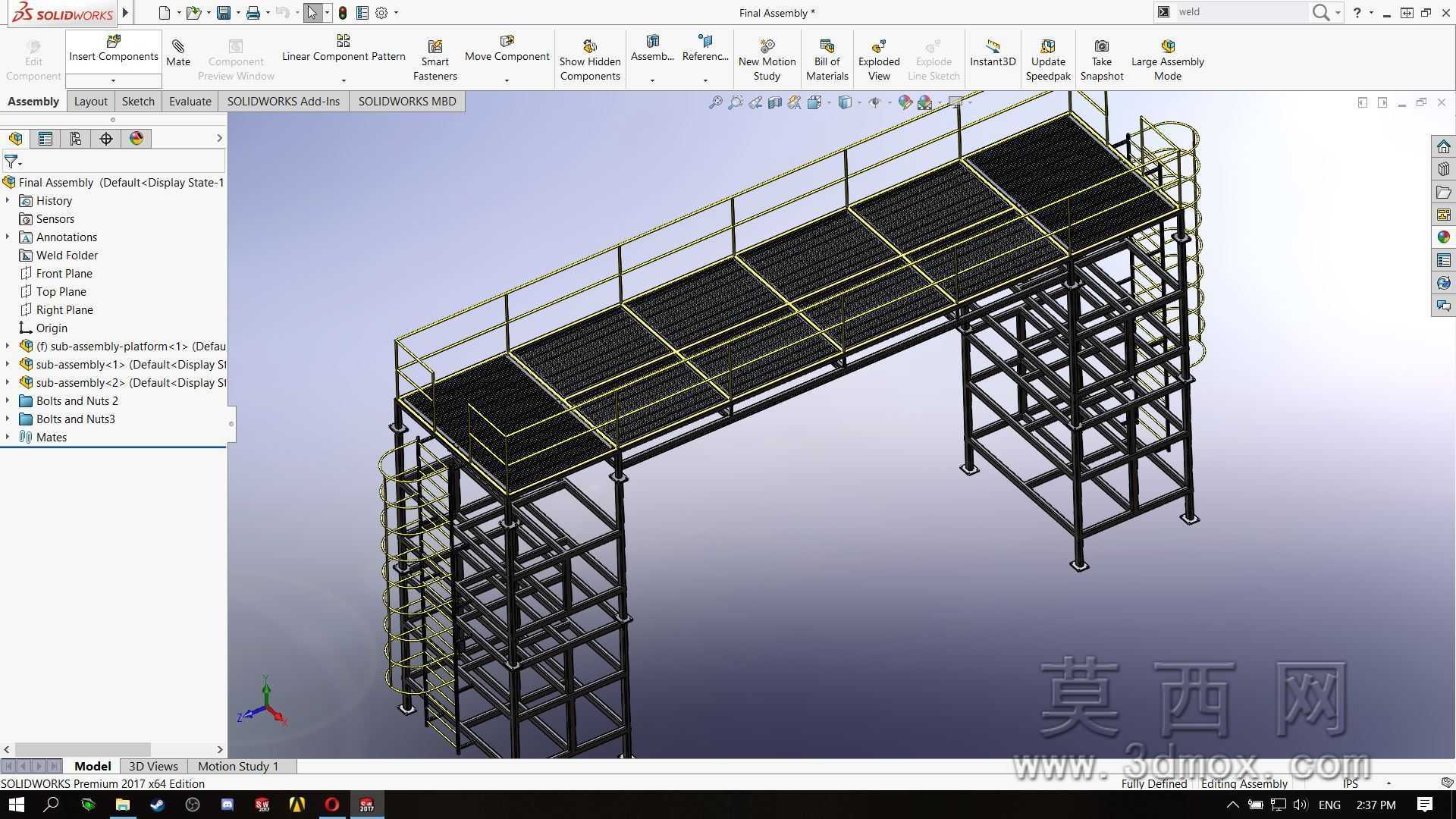

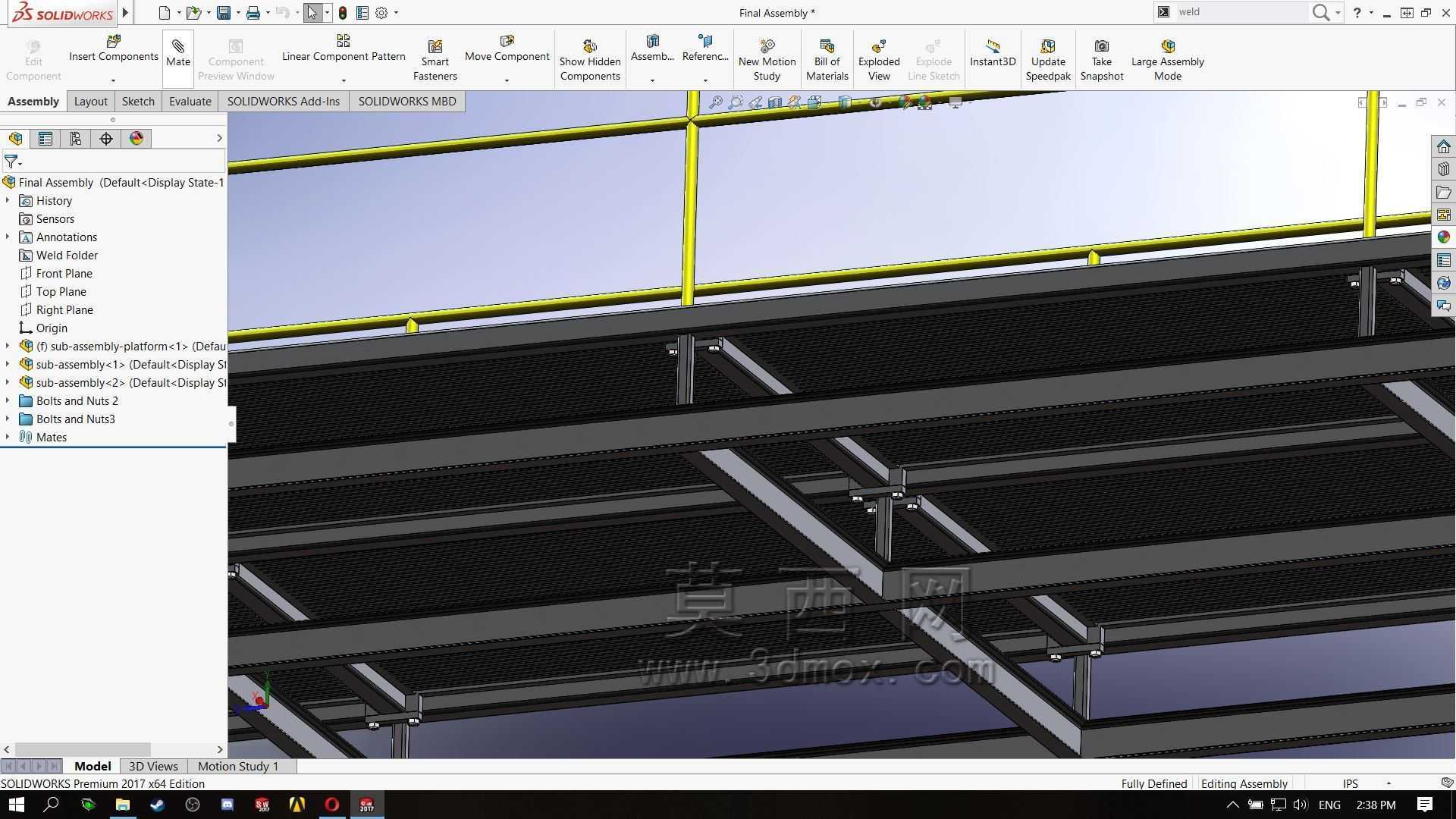

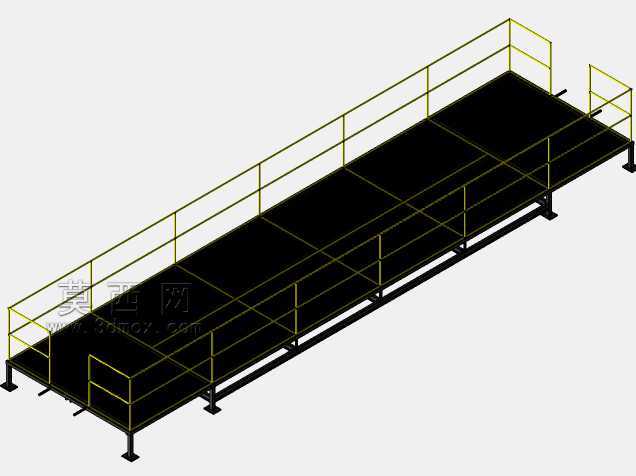

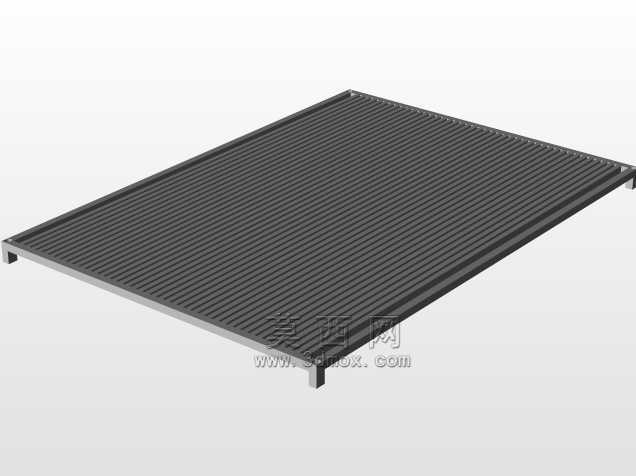

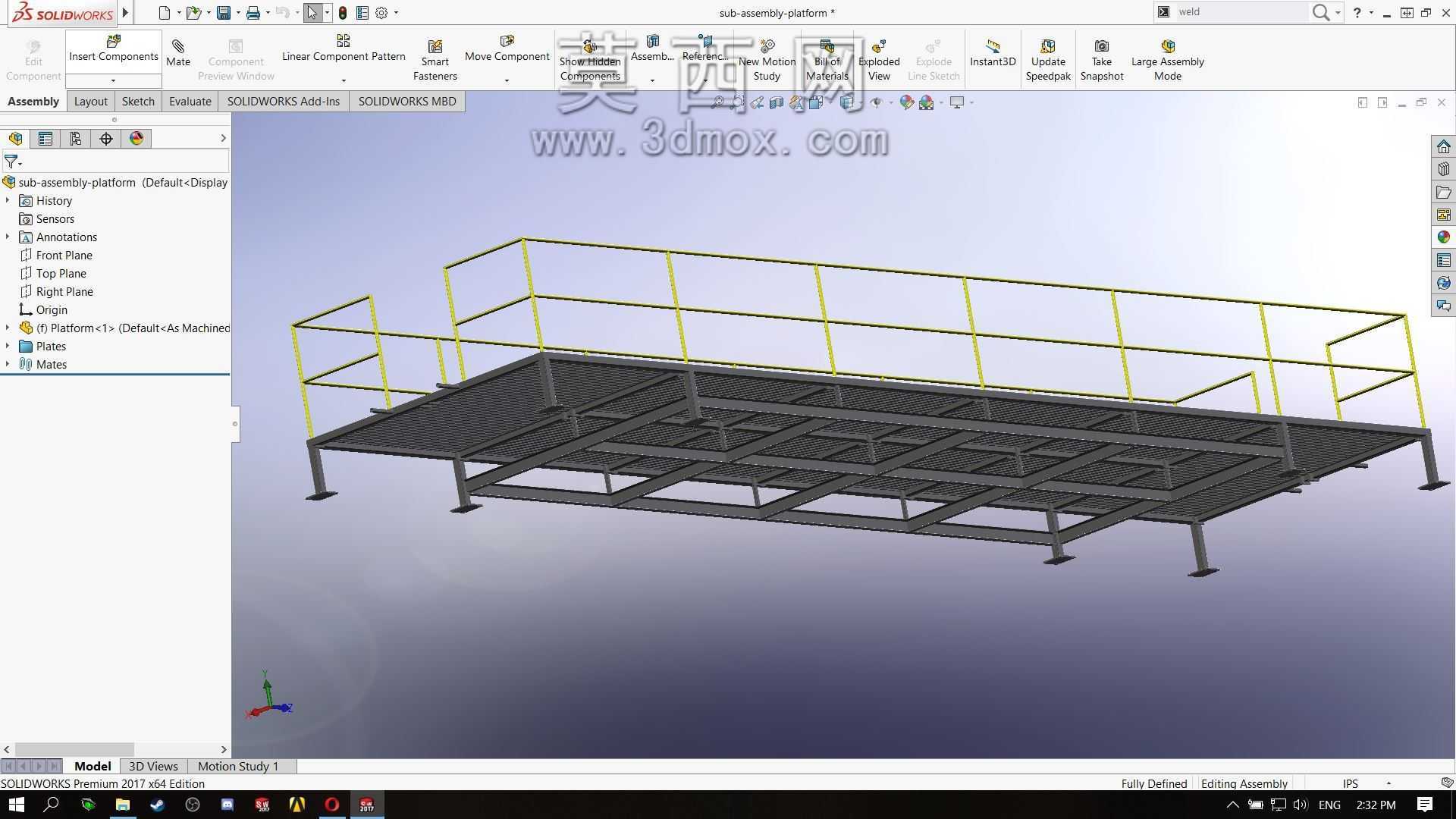

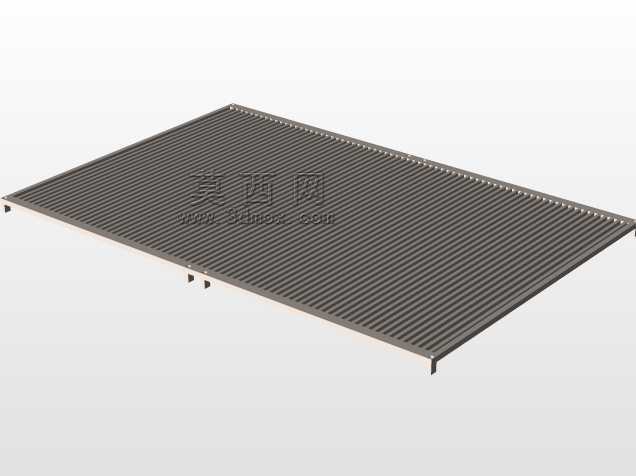

　　爬梯踏步采用防滑花纹型材制作，踏步间距控制在300mm，符合人工攀爬的步距习惯，爬梯外侧设置半高防护圈，避免攀爬过程中人员后仰坠落。上部作业平台的净空跨度可覆盖下方3000mm宽度的通行通道，平台总长度达到12000mm，可同时容纳4-6名作业人员携带工具开展操作，平台台面采用花纹钢板满铺，台面边缘设置1200mm高的双道防护栏杆，栏杆底部设置100mm高的挡脚板，防止工具、零件从平台边缘坠落伤及下方通行人员。平台整体高度为5500mm，安装时需确认上方无桥架、管线等障碍物，平台台面与上方障碍物的净距不小于1800mm，保证作业人员站立时的头部安全空间。型材选型上，主承重梁采用工字钢制作，承担平台台面的均布载荷与人员、

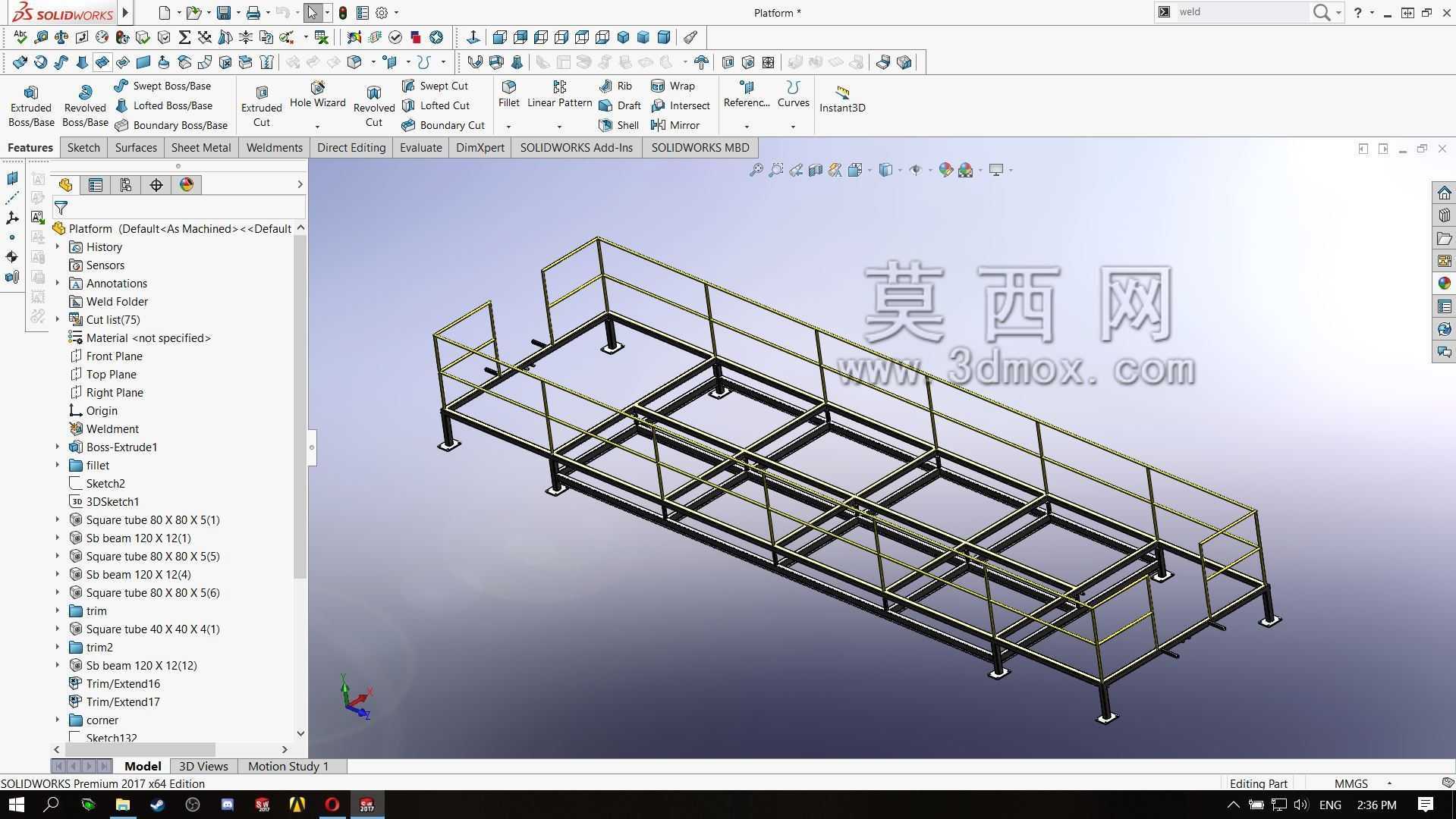

　　物料的集中载荷，经受力校核可满足每平方米200kg的均布承重要求，满足常规检修、操作作业的载荷需求；次梁与支撑框架、防护栏杆采用方管型材焊接拼接，方管的截面规格根据受力位置差异化选择，主支撑立柱采用大截面厚壁方管，栏杆、爬梯框架采用小截面方管，在保证结构强度的前提下尽可能控制整体用钢量，降低制造成本。管道型材主要用于爬梯踏步的防滑包边、栏杆的横向连接杆件，兼顾结构强度与握持、踩踏的舒适度。平台的一端设置了过渡连接梯台，可对接相邻的高位设备操作面，实现不同高位作业区域的连通，无需人员反复上下攀爬。焊接工艺上，所有型材拼接节点采用满焊处理，焊后打磨焊渣并做防锈涂装，涂装采用两层防锈底漆加两层面漆的工艺，适配车间内的常规使用环境，

　　若用于户外或腐蚀环境，可更换为镀锌型材或增加防腐涂层厚度。安装过程中，先拼接两侧落地支撑塔架并调整垂直度，再吊装上部主承重梁完成框架拼接，之后铺设台面钢板、安装防护栏杆与爬梯结构，整体安装无需大型吊装设备，采用车间常规的手拉葫芦即可完成组装，后期维护也较为便捷，若出现型材变形、漆面脱落，可单独更换对应杆件或补涂漆面，无需整体拆解结构。
