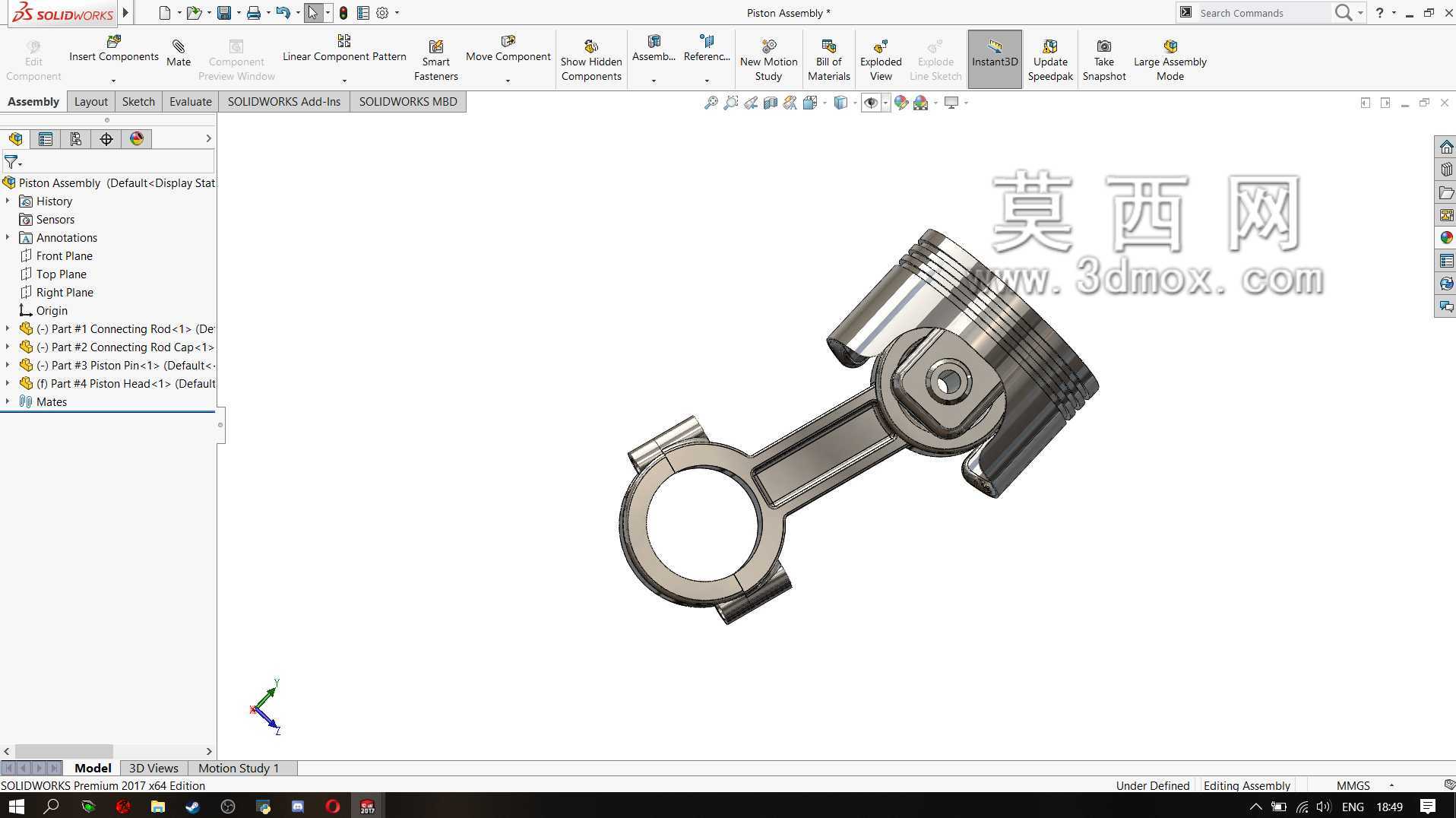

内燃机活塞连杆组件结构设计

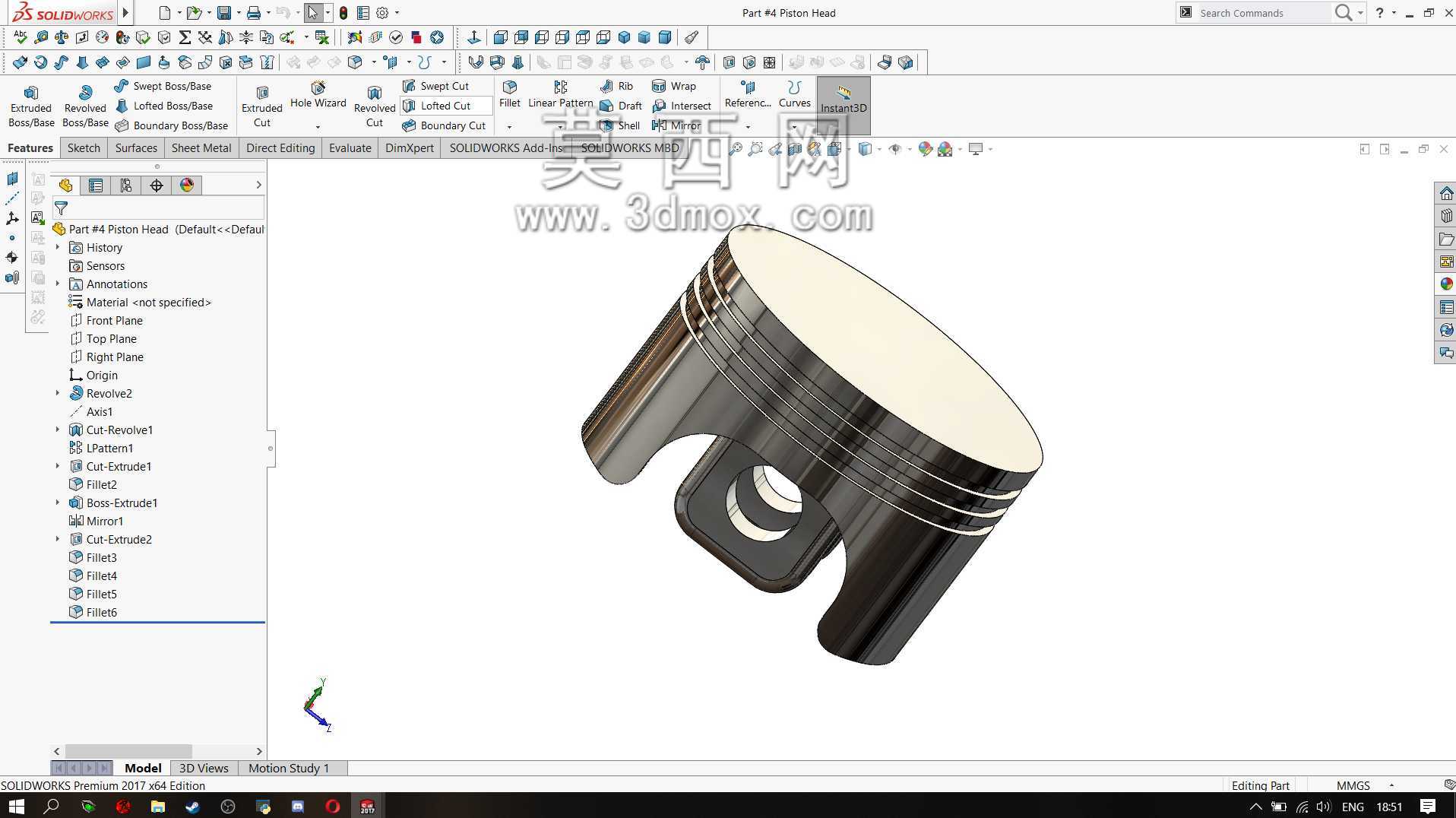

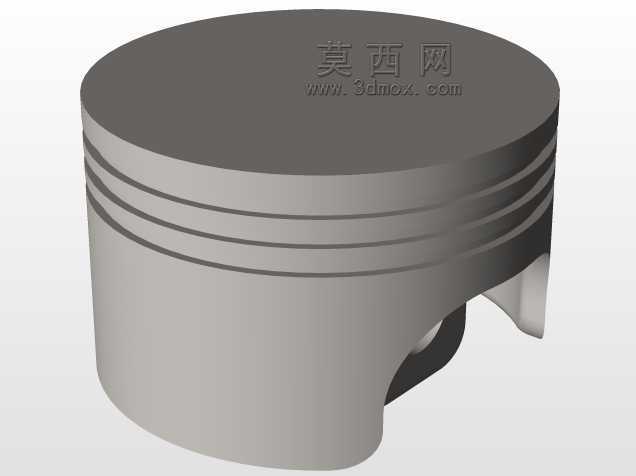

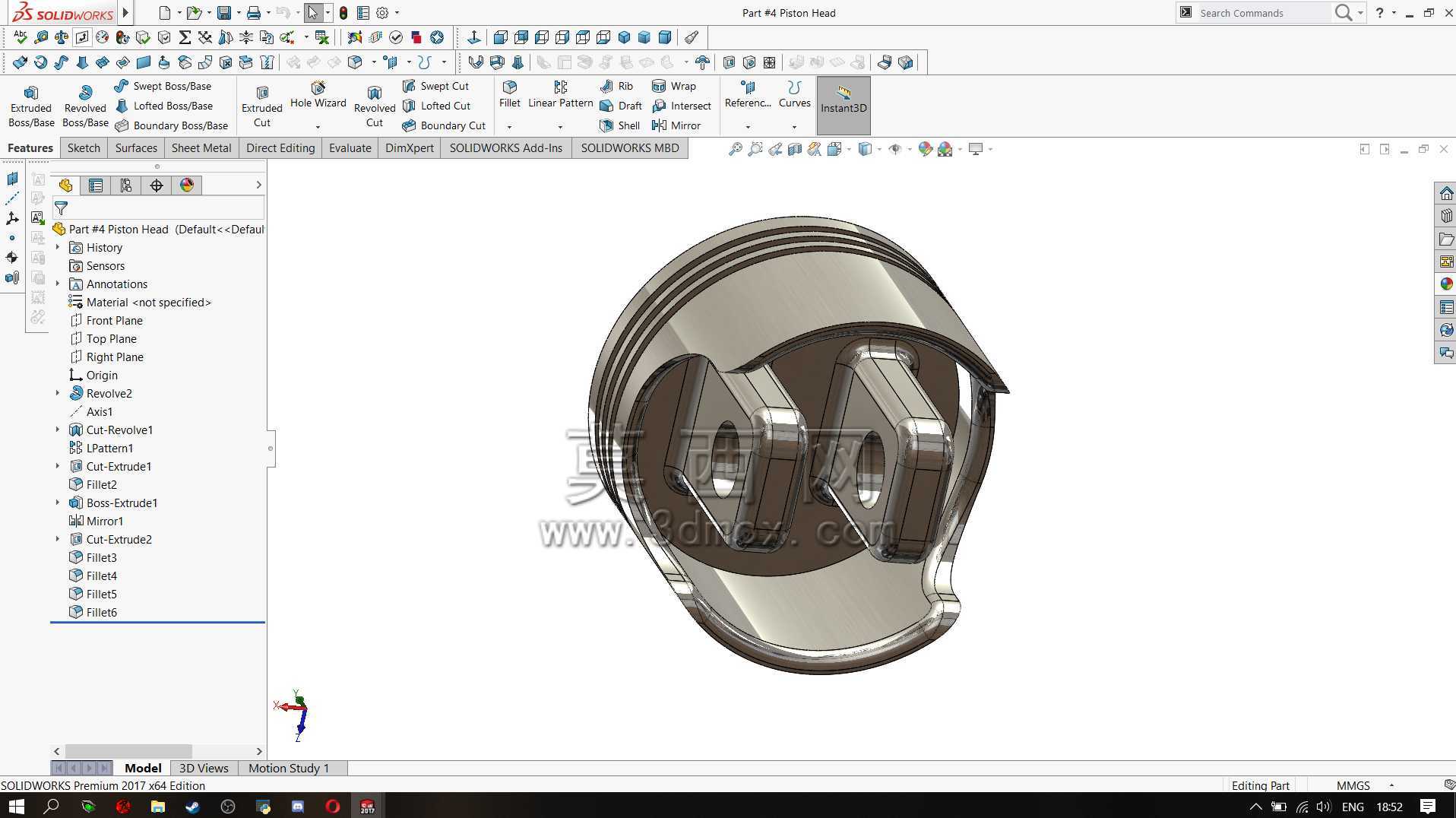

　　这套活塞连杆组件是往复式内燃机动力转换的核心执行部件，直接承担燃烧做功环节的能量传递任务，广泛适配小排量四冲程汽油机、通用小型柴油机的动力总成配置，也可用于空气压缩机、往复式柱塞泵等需要曲柄连杆机构实现直线-旋转运动转换的通用动力设备。从实际工况适配角度看，组件的设计完全围绕往复运动的受力特性展开：活塞头部设置多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程的燃气下窜至曲轴箱，油环则负责刮除气缸壁多余润滑油，防止机油进入燃烧室参与燃烧，环槽的加工精度直接决定了动力设备的漏气量、机油消耗率等核心运行指标。活塞裙部采用型线优化设计，并非规则圆柱结构，而是针对热膨胀变形、侧压力受力方向做了适配修正，

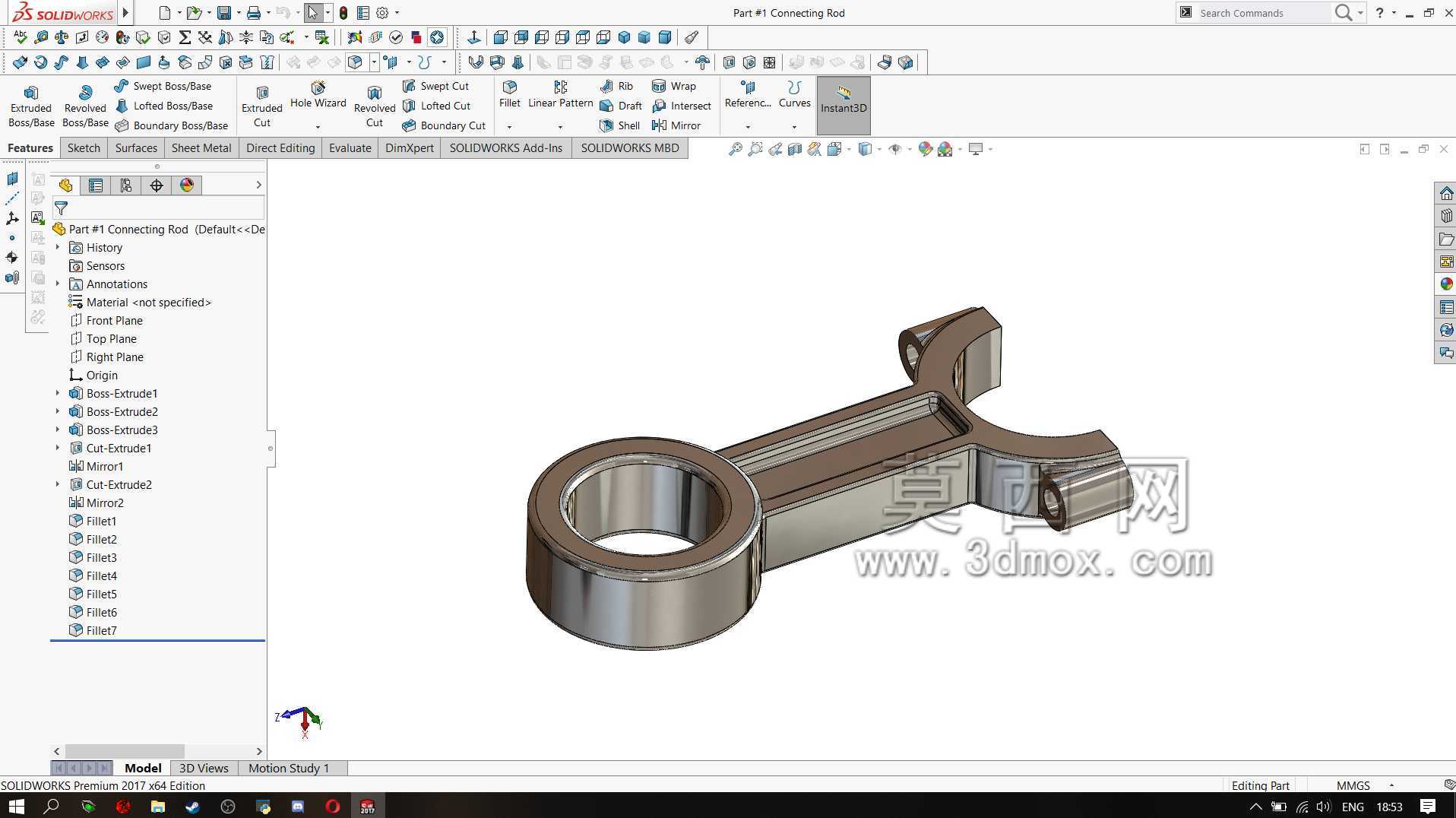

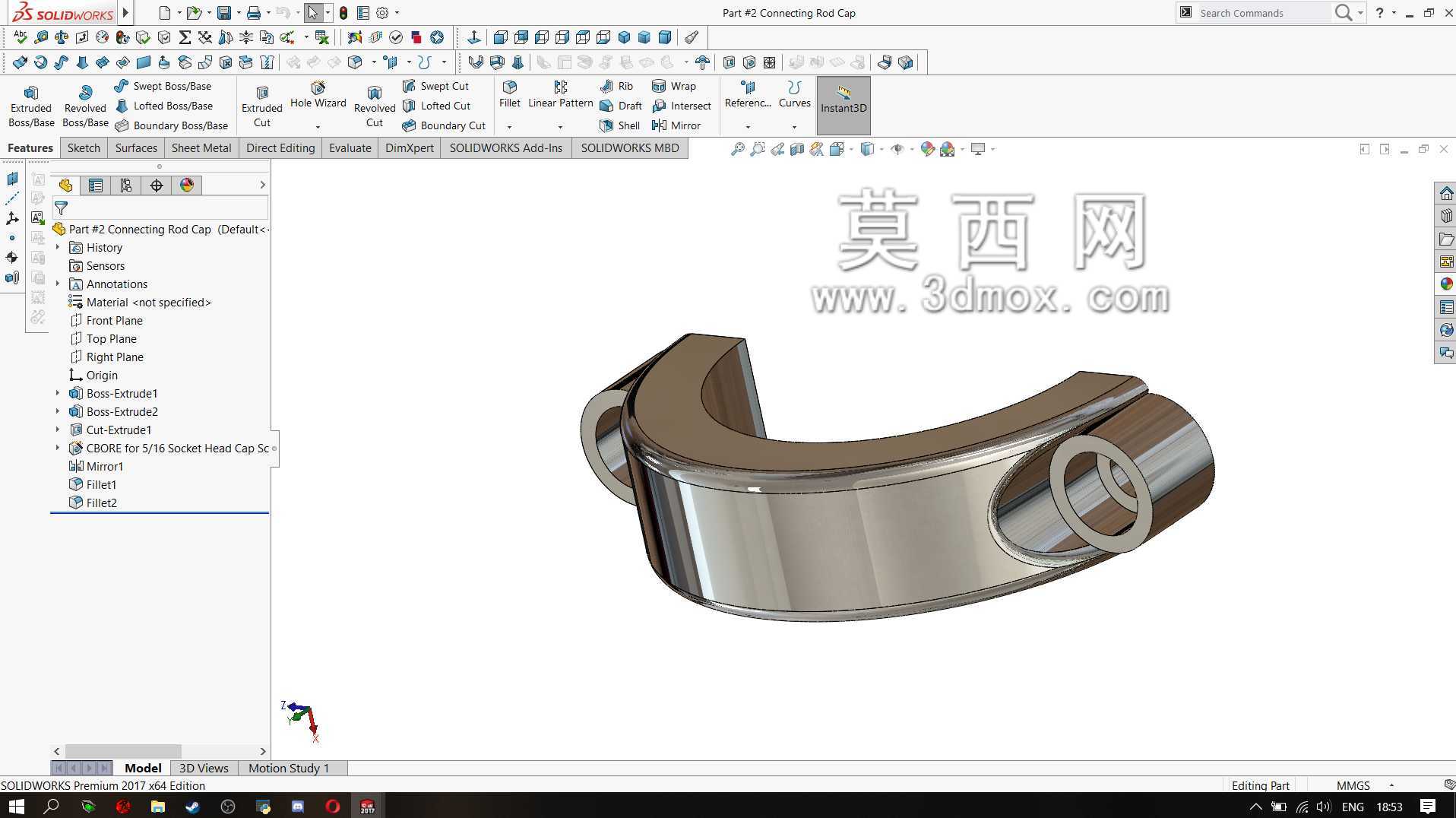

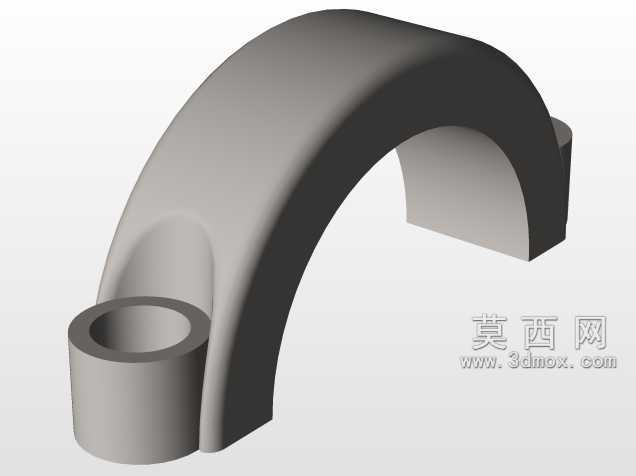

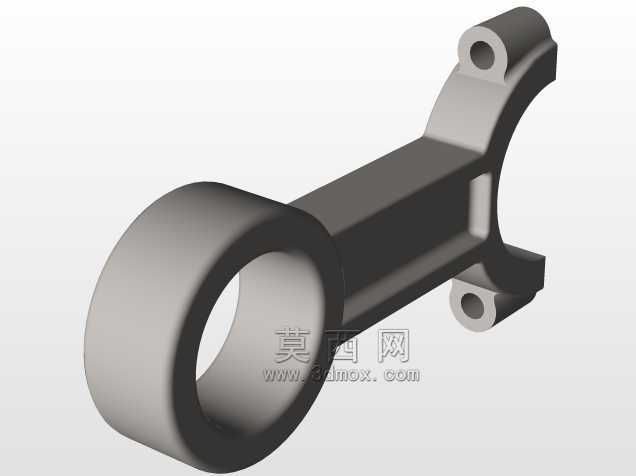

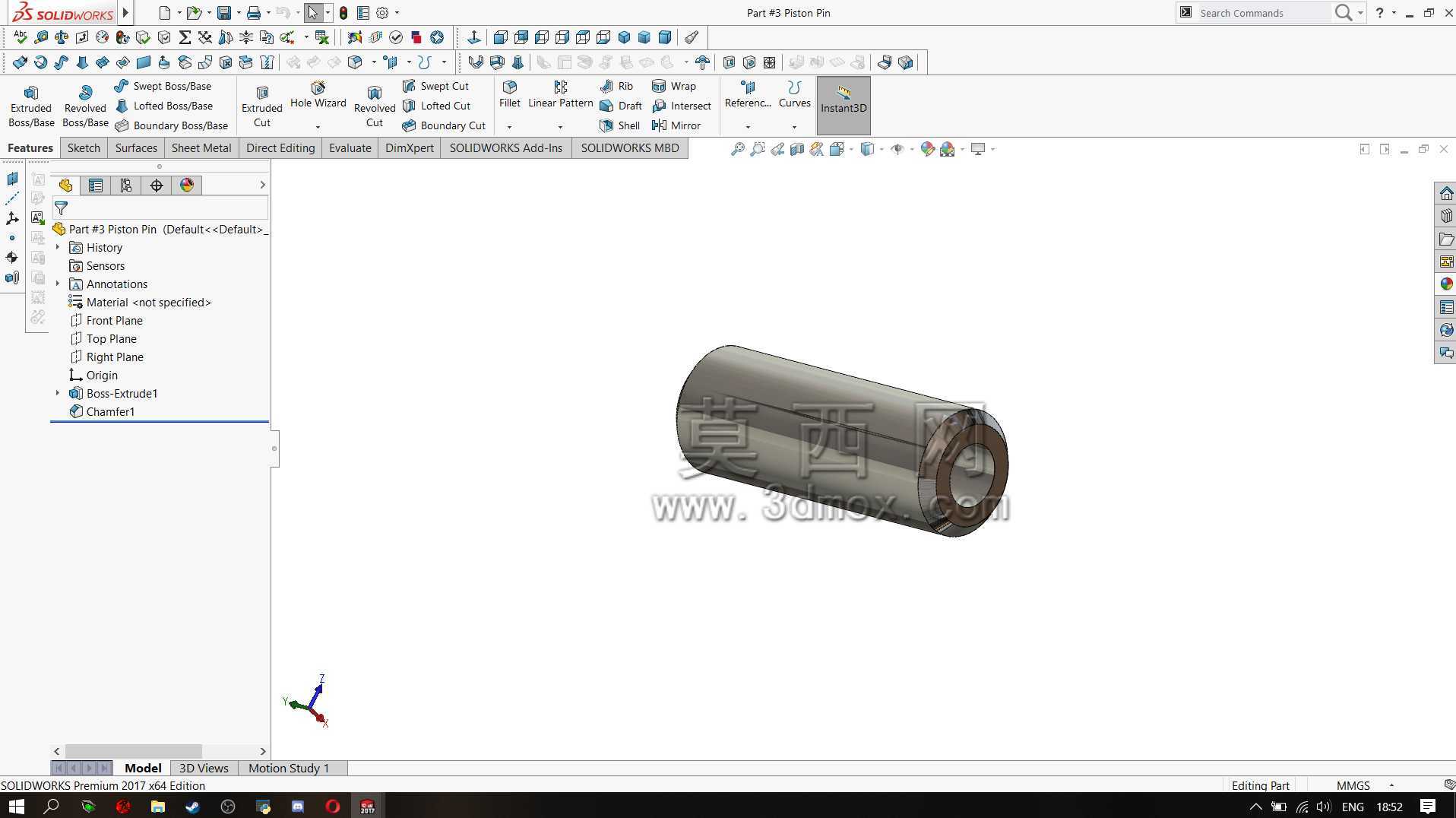

　　冷态下裙部截面为椭圆形态，长轴垂直于活塞销轴线方向，工作受热膨胀后可趋近正圆，保证与气缸壁的配合间隙均匀，避免冷态敲缸、热态拉缸的故障出现。活塞销采用全浮式设计思路，销座与连杆小头之间预留合理配合间隙，工作过程中活塞销可在销座孔与连杆衬套间缓慢转动，让销的圆周表面均匀承受载荷，大幅提升销的疲劳使用寿命，销的两端设置卡环槽，通过弹性卡圈限制销的轴向窜动，避免销端刮蹭气缸壁造成缸壁损伤。连杆部分采用工字形截面杆身设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动惯性力，连杆大头采用剖分式结构，配套的连杆盖通过高精度定位结构与连杆本体配合，连接螺栓采用预紧力控制设计，保证大头孔在承受交变冲击载荷时不会出现错位失圆，

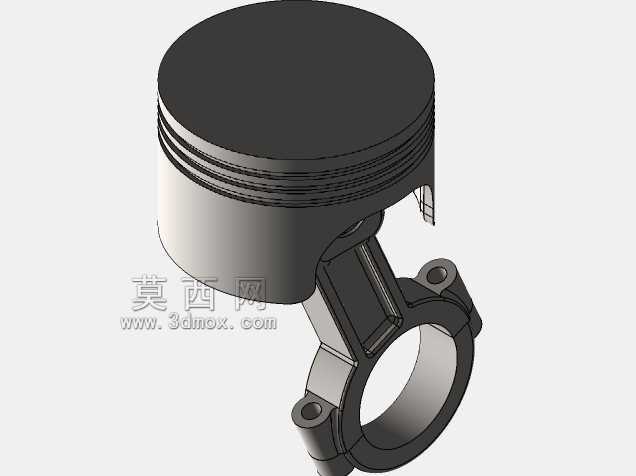

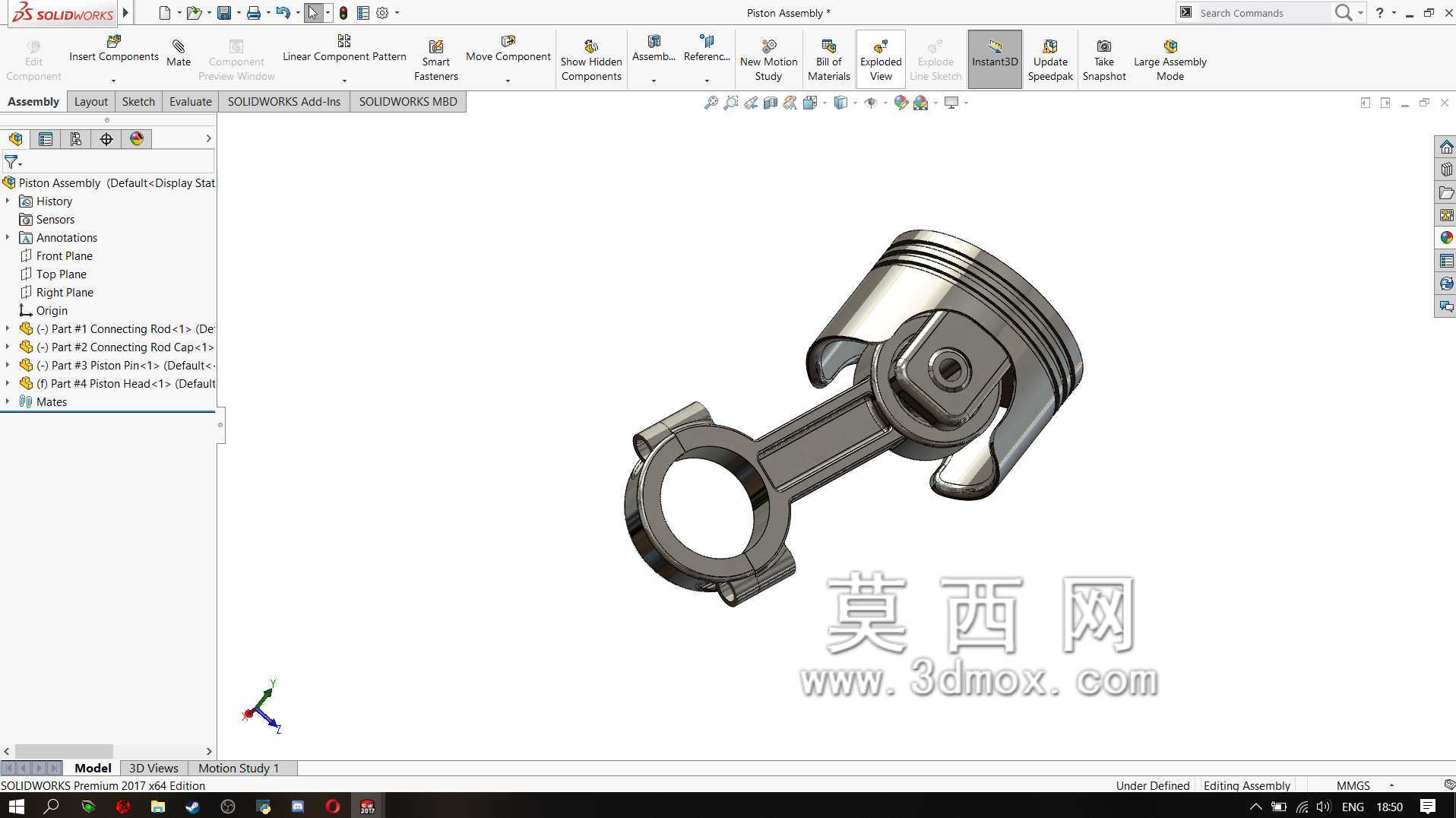

　　大头孔内安装轴瓦，与曲轴连杆轴颈形成滑动摩擦副，轴瓦表面的减磨合金层可有效降低摩擦阻力，同时容纳润滑油形成稳定油膜。从安装边界来看，活塞的外径尺寸需与对应气缸的缸径严格匹配，配合间隙根据材质不同控制在合理区间，活塞销孔的同轴度、连杆大小头孔的平行度都有严格形位公差要求，安装时连杆盖的朝向、活塞顶部的装配标记都需要与曲轴旋转方向对应，避免装配错误导致运动干涉。整套组件的运动过程中，活塞承受燃烧爆发的轴向冲击力，通过活塞销传递至连杆小头，连杆将直线往复运动转换为曲轴的旋转运动输出，过程中连杆会承受周期性的交变拉压、弯曲载荷，因此各部件的材质匹配、结构圆角设计都做了应力集中规避，比如活塞销座处的过渡圆角、连杆杆身与大小头的过渡圆弧，

　　都是为了降低应力集中系数，提升组件的疲劳寿命。在实际设备维护场景中，这套组件的磨损情况直接决定动力设备的大修周期，活塞环的磨损会导致气缸压力下降、动力不足，连杆轴瓦的磨损会导致机油压力降低、运转异响，因此设计时各摩擦副的润滑通道都做了对应设置，连杆杆身钻有润滑油道，可将曲轴大头处的压力机油引导至连杆小头，润滑活塞销与衬套的配合面，保证全工况下各运动副都能得到充分润滑。
