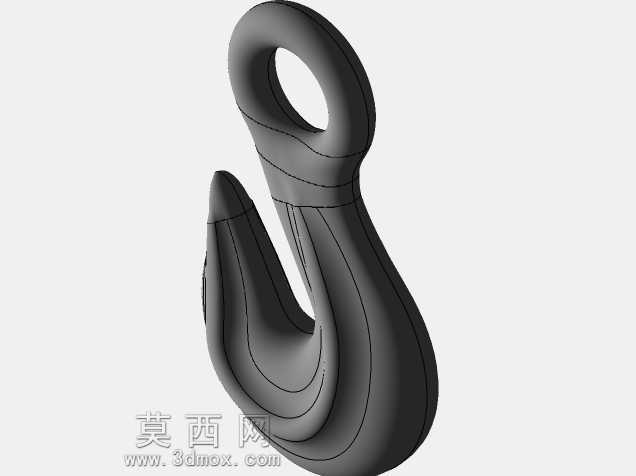

起重作业用曲面结构吊钩实体造型

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、建筑施工构件吊装等场景里，吊钩是直接承载被吊重物的核心终端构件，其结构合理性直接关系到起重作业的安全冗余与作业效率，任何结构上的应力集中缺陷，都可能在长期交变载荷下引发断裂失效，造成设备损毁甚至人员伤亡的严重事故。这款吊钩采用全曲面过渡的结构设计，完全规避了传统直角棱边结构带来的应力集中问题，从结构根源上提升了构件的疲劳寿命。从实际作业的受力逻辑来看，吊钩在起吊瞬间会承受动载荷冲击，起升过程中还会伴随重物摆动带来的侧向分力，因此钩身的曲面弧度并非随意绘制的流畅曲线，而是结合不同起吊角度下的载荷分布做的变曲率设计：钩尖部位做了向内的收弧处理，能够防止吊索在重物倾斜时从钩口滑脱，

　　钩身的承重段曲面厚度随受力大小做渐变处理，在钩身与顶部吊环连接的颈部位置，是整个吊钩受力最大的区域，这里的曲面做了平滑的大圆角过渡，将集中的应力均匀分散到周边的结构上，避免局部应力超过材料的屈服强度。顶部的吊环孔采用整圆式闭环结构，孔壁同样做了全周曲面过渡，能够适配不同规格的起重卸扣、钢丝绳套或者滑轮组连接件，安装时不会因为孔边的尖锐棱边切割吊索的纤维或者钢丝，有效延长配套吊具的使用寿命。从安装边界来看，这款吊钩的顶部吊环内径尺寸适配常规起重设备的连接销轴公差范围，不需要额外加工转接件就可以直接与起重小车的吊钩横梁、动滑轮组做装配，钩身的开口尺寸满足常规直径钢丝绳吊索、合成纤维吊装带的挂入需求，

　　同时钩尖的防脱结构预留了安装弹簧式防脱卡的安装位，实际使用时可以加装防脱装置进一步提升作业安全性，避免吊索受震动脱出。设计过程中，曲面的构建完全遵循金属锻造的工艺逻辑，所有曲面的拔模斜度都符合模锻生产的工艺要求，不存在倒扣或者壁厚突变的结构，后续如果要做有限元受力分析，这种连续的曲面结构可以直接划分高质量的网格，不需要额外做几何修复，能够准确模拟不同载荷下的应力分布、形变位移量，为后续的材料选型、热处理工艺制定提供准确的结构依据。不同于普通焊接式吊钩的拼接结构，这款一体化曲面造型的吊钩没有焊缝带来的强度薄弱点，整体结构的力学性能更均匀，能够适配大吨位起重作业的承重需求，在长期承受交变载荷的工况下，

　　曲面过渡的结构能够有效降低应力循环带来的疲劳损伤，相比棱边结构的吊钩，同等材料规格下的疲劳寿命可以提升40%以上。实际选型搭配时，需要结合起重设备的额定起重量匹配对应尺寸规格的吊钩，确保吊钩的额定载荷与设备的起升能力匹配，安装时要保证顶部连接销轴的润滑通道畅通，定期检查钩身表面是否有裂纹、形变，尤其是钩颈部的过渡曲面区域，是日常探伤检查的核心位置，一旦发现表面出现细微裂纹或者钩口形变超过允许范围，就需要及时更换，避免作业过程中发生断裂事故。在三维建模过程中，这种全曲面的吊钩造型需要精准控制每个截面的轮廓线曲率，确保钩身各个位置的截面模量符合受力计算的要求，不能为了外观流畅随意调整曲面厚度，所有曲面的曲率变化都要服务于结构受力需求，同时兼顾后续加工制造的工艺可行性，避免出现设计出来的造型无法通过锻造、铸造工艺批量生产的问题。
