单耳式钢带紧固抱箍结构设计

　　这类钢带抱箍在流体管路布设、线束固定、通风管道对接场景里使用频率极高，小到小型设备内部的气管、冷却液管固定，大到户外给排水管路、通风系统的软管硬管对接，都能见到这类结构的身影。和传统的螺栓式卡箍不同，这款单耳式抱箍依靠钢带自身的形变抱紧管壁，安装时只需要将耳部压合到位就能完成锁紧，不需要额外拧动螺栓，在批量装配的流水线场景里能大幅提升装配效率，也避免了螺栓拧紧力矩不一致导致的密封失效或者管壁压损问题。

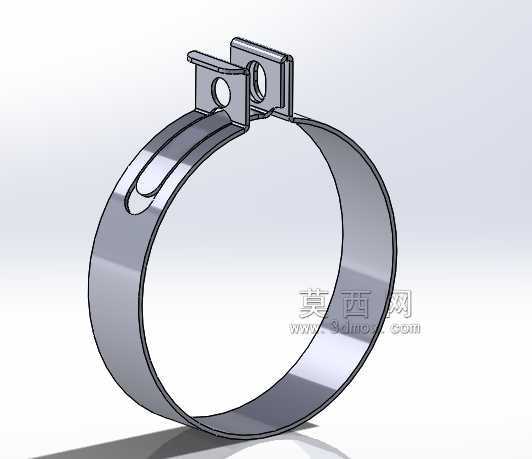

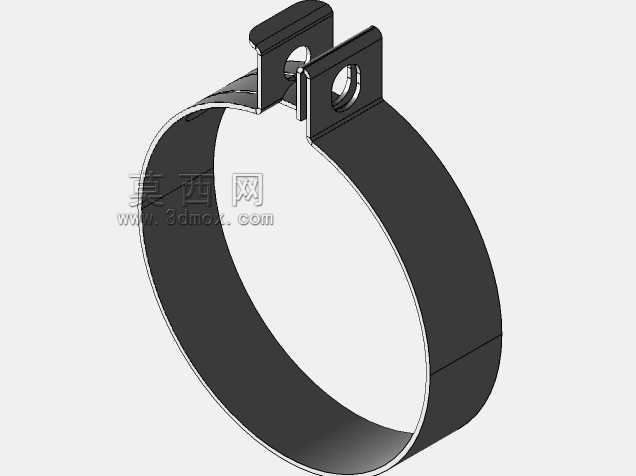

　　从结构设计逻辑来看，整个抱箍采用等厚薄钢带卷制成型，钢带的厚度选择需要匹配适配管径的抱紧力需求，过薄的钢带在锁紧后容易出现应力松弛，长期使用后抱紧力下降导致管路脱落，过厚的钢带则会提升压合锁紧的难度，甚至在压合过程中出现钢带开裂的问题。抱箍的环形部分并非正圆结构，在自由状态下内径略大于适配管路的外径，方便安装时直接套入管路对接位置，不需要撑开钢带就能快速套装，降低现场装配的操作难度。耳部的冲压成型结构是整个抱箍的核心受力部位，两个平行的立板上预留的安装孔，既可以在压合前作为定位孔使用，配合工装快速对准压合位置，也能在需要拆卸维护时，使用工具插入孔内撑开耳部，实现抱箍的无损拆卸，相比一次性的锁紧卡箍，重复使用的特性更适合需要定期维护的设备管路场景。

　　钢带内侧的压痕设计是经过多轮验证的细节结构，沿着钢带圆周方向分布的内凹压痕，一方面可以提升钢带自身的结构刚度，避免抱箍在抱紧过程中出现钢带扭曲、翻边的问题，另一方面压痕形成的局部凸起可以增加抱箍和管壁之间的摩擦力，即使管路存在一定的振动，也不会出现抱箍顺着管路轴向滑移的问题。在和软管配合使用时，这些凸起还能嵌入软管外壁的微小形变里，进一步提升密封性能，避免管路内带压流体从抱箍和管壁的缝隙处渗漏。

　　安装边界方面，这款抱箍适配的管路外径公差范围控制在正负1毫米以内，安装时需要将抱箍套在管路对接的重叠区域中心位置，距离管路端面的距离不小于钢带宽度的三分之一，避免压合过程中管路端部被钢带挤压变形。压合耳部时需要保证两侧立板完全平行贴合，不能出现单侧偏斜的情况，否则会导致圆周方向抱紧力分布不均，局部压力过大压裂管壁，局部压力不足出现渗漏。如果是应用在有温度交变的场景，比如发动机舱内的管路、冷热流体交替的管路，设计时已经预留了一定的钢带形变余量，温度变化导致管路热胀冷缩时，钢带可以通过自身的弹性形变维持稳定的抱紧力，不会因为管路膨胀导致钢带过载断裂，也不会因为管路冷缩导致抱紧力不足松脱。

　　和塑料材质的管夹相比，这种全金属钢带抱箍的环境耐受能力更强，在高温、油污、腐蚀氛围的工况下也能保持结构强度，不会出现老化脆断的问题，在户外设备、工程机械、工业机床的管路布设中，这类抱箍的可靠性已经经过了长期的实际工况验证。建模过程中需要重点关注钢带折弯处的圆角处理，折弯半径不能小于钢带厚度的1.5倍，否则折弯位置会出现应力集中，在反复形变或者长期受力的情况下出现断裂失效；耳部立板和钢带主体的连接位置需要做平滑过渡，避免直角结构带来的应力集中问题，保证锁紧力可以均匀传递到整个环形钢带的各个位置。
