多量程焊接检验测量尺结构设计

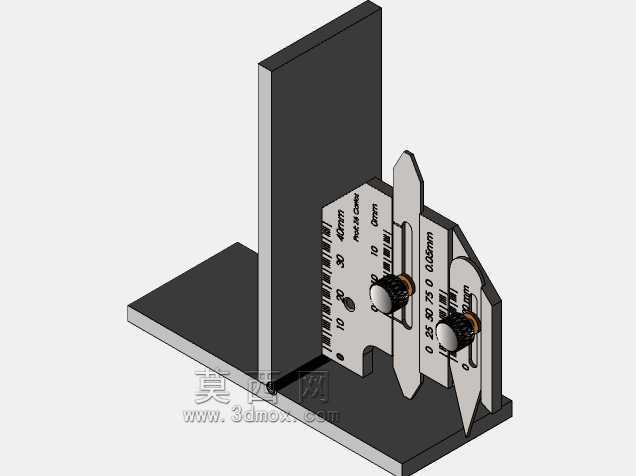

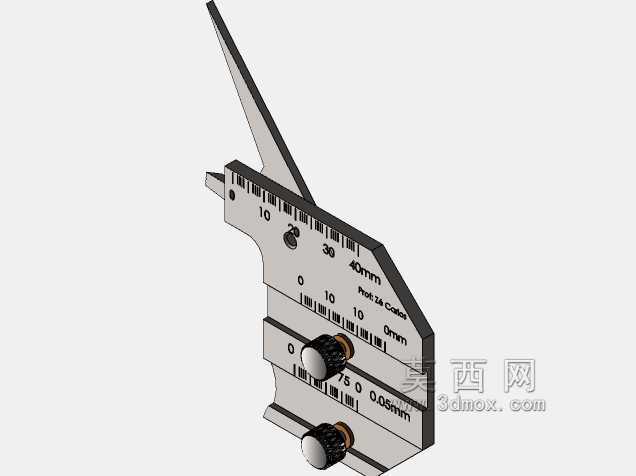

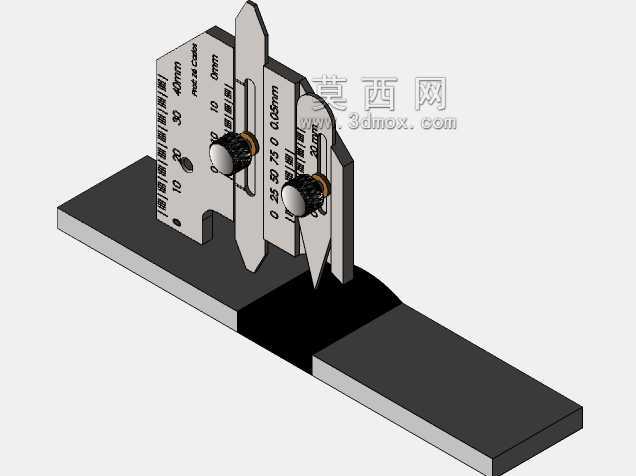

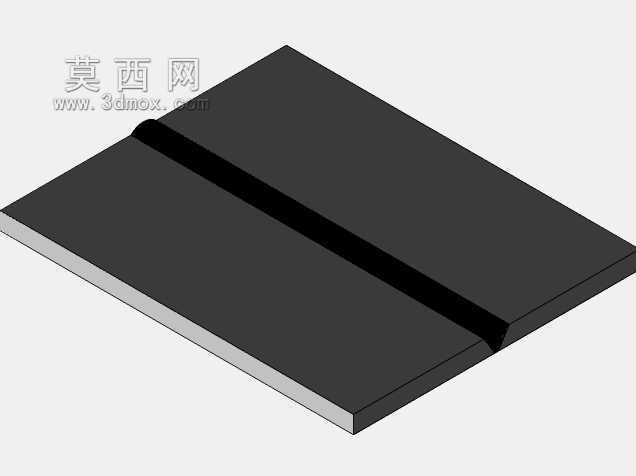

　　在焊接结构生产的全流程质控环节，焊缝尺寸的合规性核验直接决定构件的疲劳强度、密封性能与服役寿命，这款多量程焊接检验尺正是面向车间现场、质检工位、安装现场的焊缝参数快速核验需求开发的专用测量工具，区别于通用卡尺、角尺的单一测量功能，该尺具集成了多组测量刻度与活动测头，可在不更换工具的前提下完成焊缝余高、坡口角度、焊缝宽度、错边量、咬边深度等多类焊接相关参数的测量，大幅降低现场质检人员的工具携带负担，提升单工位检测效率。从结构设计逻辑来看，尺身主体采用一体化钣金裁切成型的基准边设计，所有测量基准面均做了平面度管控，避免因基准面翘曲带来的系统测量误差，三个可活动的测头组件分别对应不同测量维度：

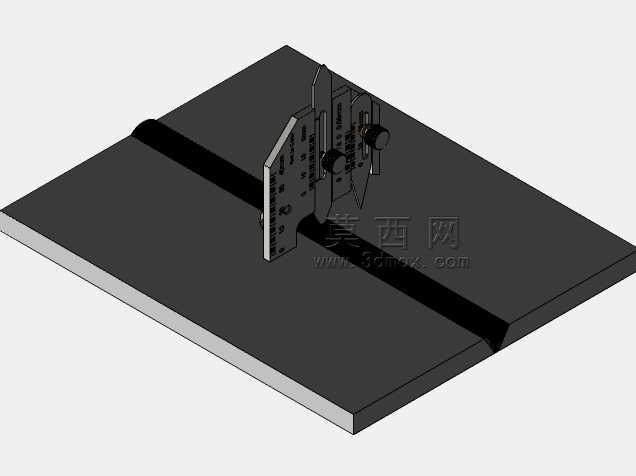

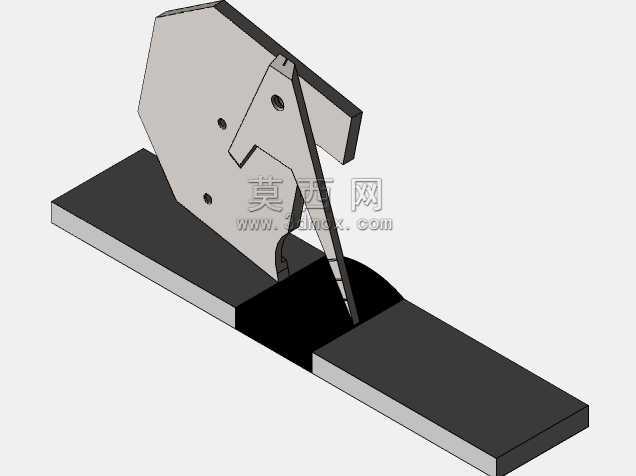

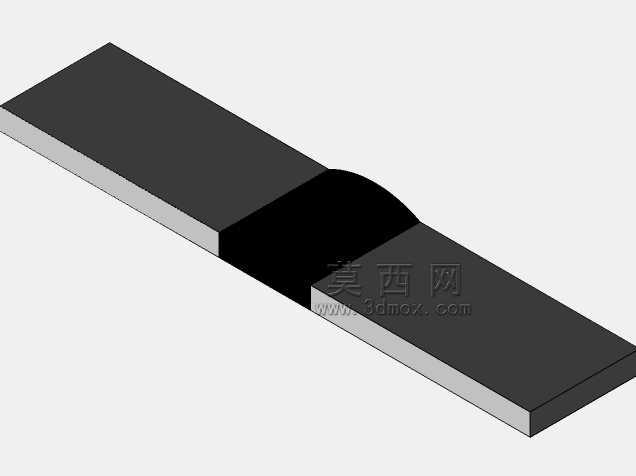

　　最上方的固定刻度段用于快速读取焊缝宽度类线性尺寸，中部的滑动测头配合0.05mm精度的微分刻度段，可完成焊缝余高、错边量这类需要接触式抵靠测量的参数读取，下方的角度适配测头可贴合不同角度的焊接坡口面，直接读取坡口加工角度与焊缝成型角数值，所有活动测头的锁紧旋钮均做了滚花防滑处理，戴劳保手套操作时也能轻松完成锁紧与微调动作，适配车间现场的操作工况。从实际使用场景出发，这款检验尺的尺寸边界控制充分考虑了现场操作的便携性，整体尺身长度控制在单手握持的舒适范围内，可直接放入工作服上衣口袋，不会像大型测量工装那样受限于作业空间，无论是车间内的大型结构件焊接工位、户外管道安装现场、还是压力容器的组对质检环节，都能快速取出完成测量，

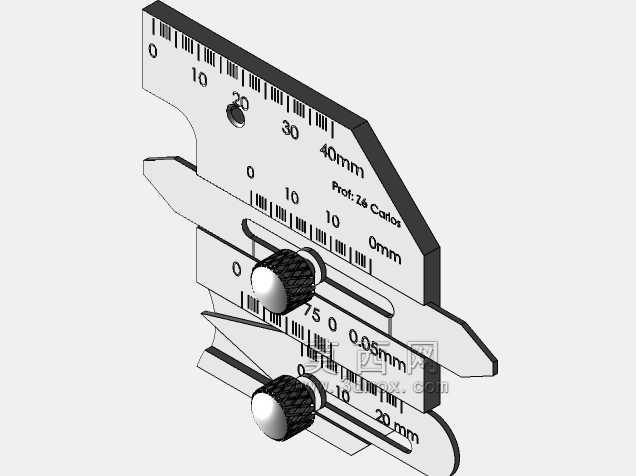

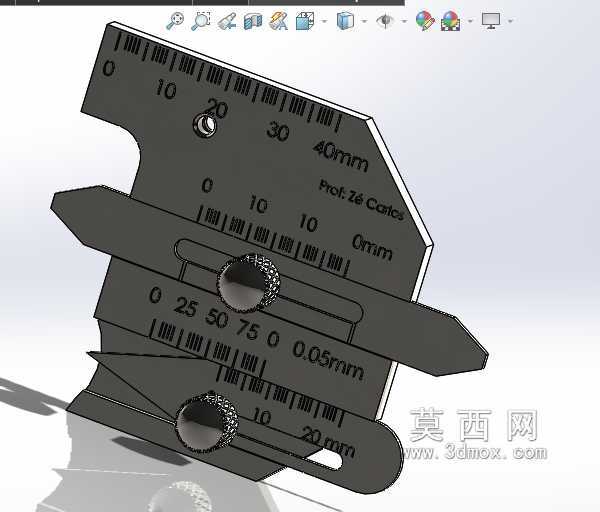

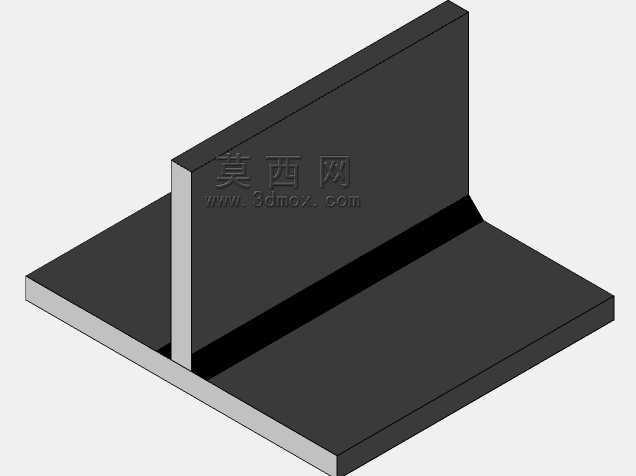

　　不需要额外的安装固定步骤。设计过程中针对不同测量场景的使用逻辑做了刻度排布优化：线性刻度段同时标注了公制毫米刻度与对应测量阈值的标识，操作人员不需要记忆换算关系，直接对照刻度即可判断焊缝尺寸是否符合工艺要求；0.05mm精度的微分刻度段专门针对余高、咬边这类公差要求较高的参数设计，刻度线做了加深蚀刻处理，在车间光线不足的环境下也能清晰读取数值；角度测量段的测头做了斜切避让设计，在测量狭窄位置的角焊缝时，不会被焊缝两侧的母材结构干涉，保证测头能完全贴合测量面。不同于实验室用的高精度测量设备，这款焊接检验尺的结构设计优先保障现场使用的耐用性，所有活动配合面均做了耐磨处理，长期在车间粉尘、焊渣飞溅的环境下使用也不会出现卡顿、

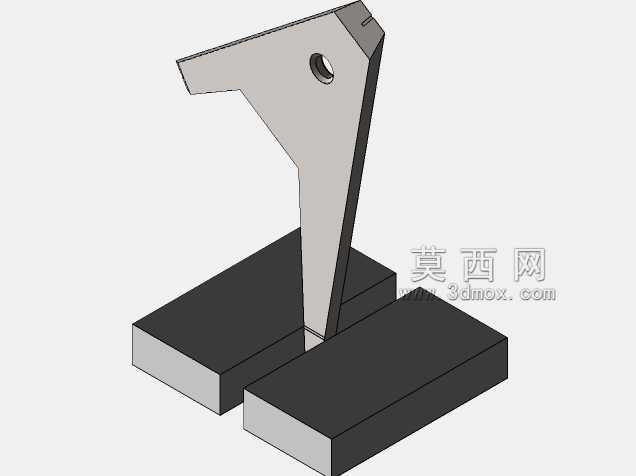

　　刻度磨损的问题，测头的测量端做了圆弧过渡处理，测量过程中不会刮伤已成型的焊缝表面，也避免尖锐边角划伤操作人员。在组对工序中，该尺还可辅助完成板材错边量、组对间隙的快速核验，不需要额外搭配塞尺就能完成常规组对精度的检查，覆盖从焊前组对、焊中过程抽检到焊后成品质检的全流程测量需求，刻度的量程设置匹配常规焊接工艺的公差要求，40mm的线性量程、20mm的深度测量量程可覆盖绝大多数碳钢、不锈钢结构焊接的参数测量范围，不需要频繁更换不同量程的测量工具。
