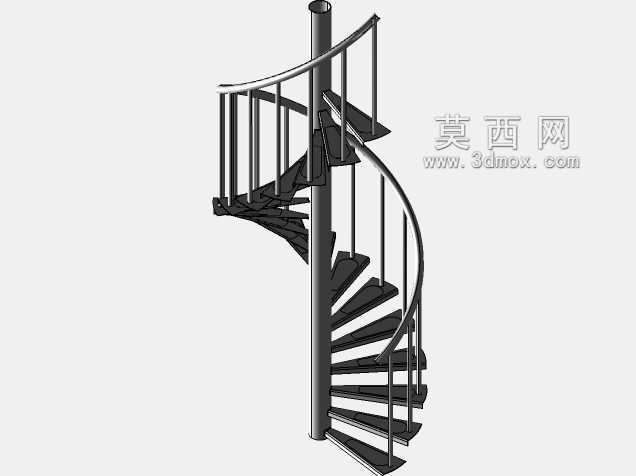

中柱式螺旋钢结构楼梯结构设计

　　这类中柱承托式螺旋楼梯，多应用在loft空间夹层连通、小型商业门店竖向动线衔接、工业建筑附属检修通道、户外景观栈桥高差衔接等场景，核心优势是占用水平投影面积极小，能在常规直跑梯无法布置的狭窄竖向空间内完成上下层通行功能，相比折返梯、双跑梯可节省60%以上的水平占地，对空间局促的改造项目适配性极强。

　　从结构受力逻辑来看，整套梯的荷载全部集中在中心立柱上，所有踏步构件均以中心柱为圆心呈放射状排布，踏步外侧通过连续的弧形栏杆扶手形成整体约束，避免踏步受载后出现外端下垂变形。设计阶段首先要确定中心柱的安装基准，中心柱底部需与地面预埋钢板焊接固定，顶部需与上层楼板结构梁或预埋承重件做刚性连接，保证整梯的抗倾覆力矩满足活荷载要求，常规民用场景下活荷载取值需满足每平米2.5kN的通行要求，踏步单点集中荷载需达到1kN无明显形变。

　　踏步构件采用折弯钢板焊接成型，每级踏步的旋转角度控制在15度到18度区间，整梯旋转一周的踏步数控制在20到24级，踏步内侧宽度不小于100mm，外侧有效通行宽度不小于220mm，踏步高度统一控制在180mm到200mm之间，避免通行时出现踏空、绊脚的问题。踏步与中心柱的连接采用满焊工艺，焊缝高度不小于6mm，焊接完成后需做打磨除锈处理，避免应力集中导致焊缝开裂。外侧栏杆采用圆钢弯制成连续螺旋形态，栏杆立杆与每级踏步外端焊接固定，立杆间距控制在110mm以内，防止儿童从栏杆间隙钻出，扶手顶面高度距离踏步面保持900mm的安全高度，扶手表面做光滑处理无突出毛刺，保证握持手感顺畅。

　　安装边界方面，整梯的水平投影为标准圆形，直径根据通行需求可在1200mm到2000mm区间调整，中心柱的垂直度偏差需控制在千分之一以内，避免梯段旋转后出现踏步高低差超差的问题。安装前需确认上下层的竖向净空高度，梯段最高踏步与上层楼板底面的净空高度不小于2000mm，保证通行时不会碰头。若应用在户外场景，所有钢构件表面需做热镀锌处理后再喷涂户外耐候漆，避免长期淋雨出现锈蚀；若应用在室内场景，可根据装修需求做氟碳漆喷涂、实木踏步面铺设、玻璃栏板加装等适配调整。

　　实际选型时需注意，这类螺旋梯的通行宽度较窄，不适合作为主消防疏散楼梯使用，仅可作为辅助通行通道或次要疏散梯使用，若需满足消防疏散要求，需加大梯段直径至2400mm以上，保证踏步外侧有效通行宽度不小于900mm，同时需核算中心柱的承重能力，匹配消防疏散时的人流荷载。建模过程中需重点校验每级踏步的旋转角度一致性，避免出现累计误差导致扶手安装时无法顺滑衔接，同时需预留踏步面装饰层的厚度空间，避免装饰完成后踏步净高不足。栏杆的螺旋曲线需与踏步外端的旋转轨迹完全匹配，保证立杆安装后垂直于踏步面，无倾斜错位问题。
