液压驱动鳄鱼式废金属剪切设备结构

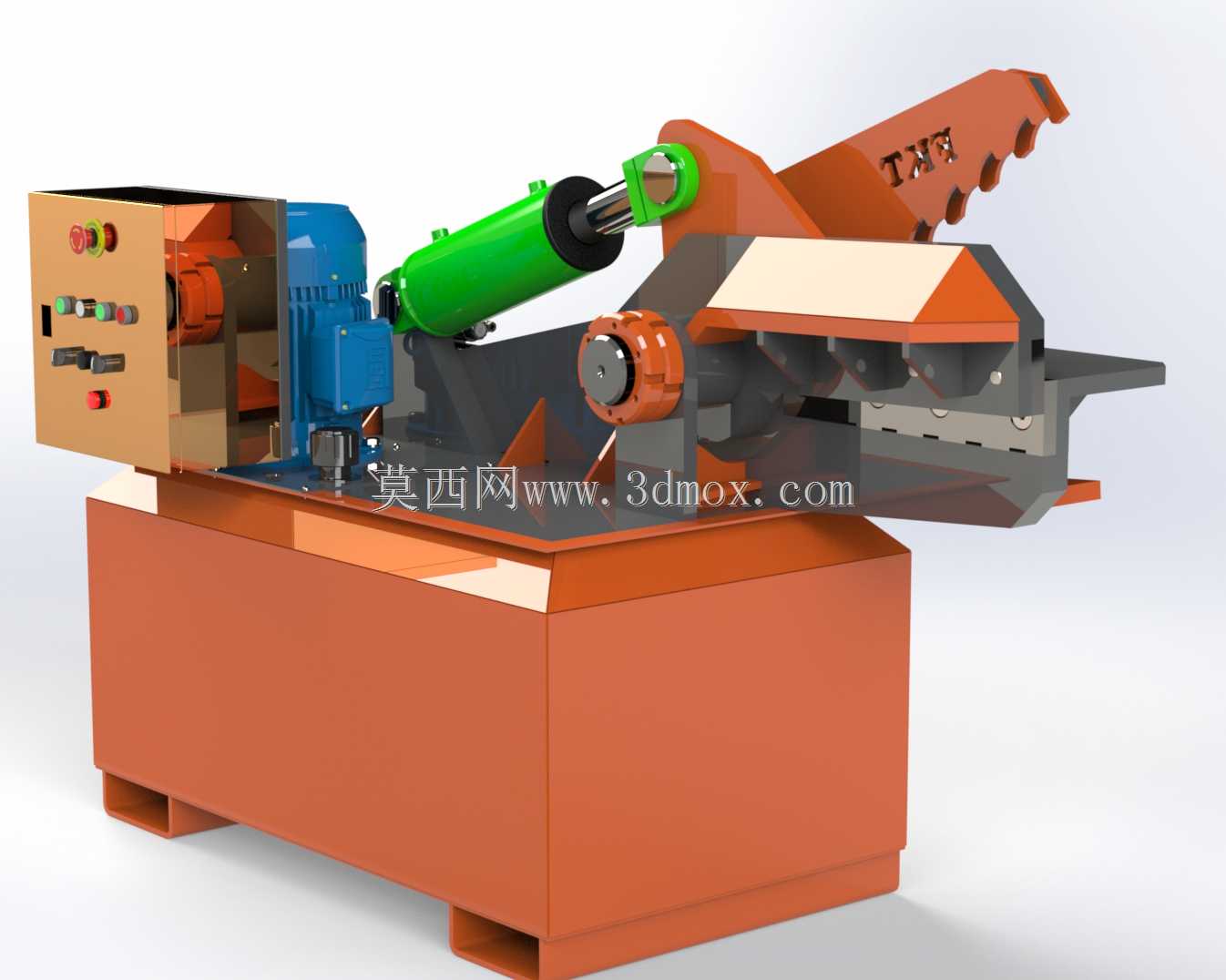

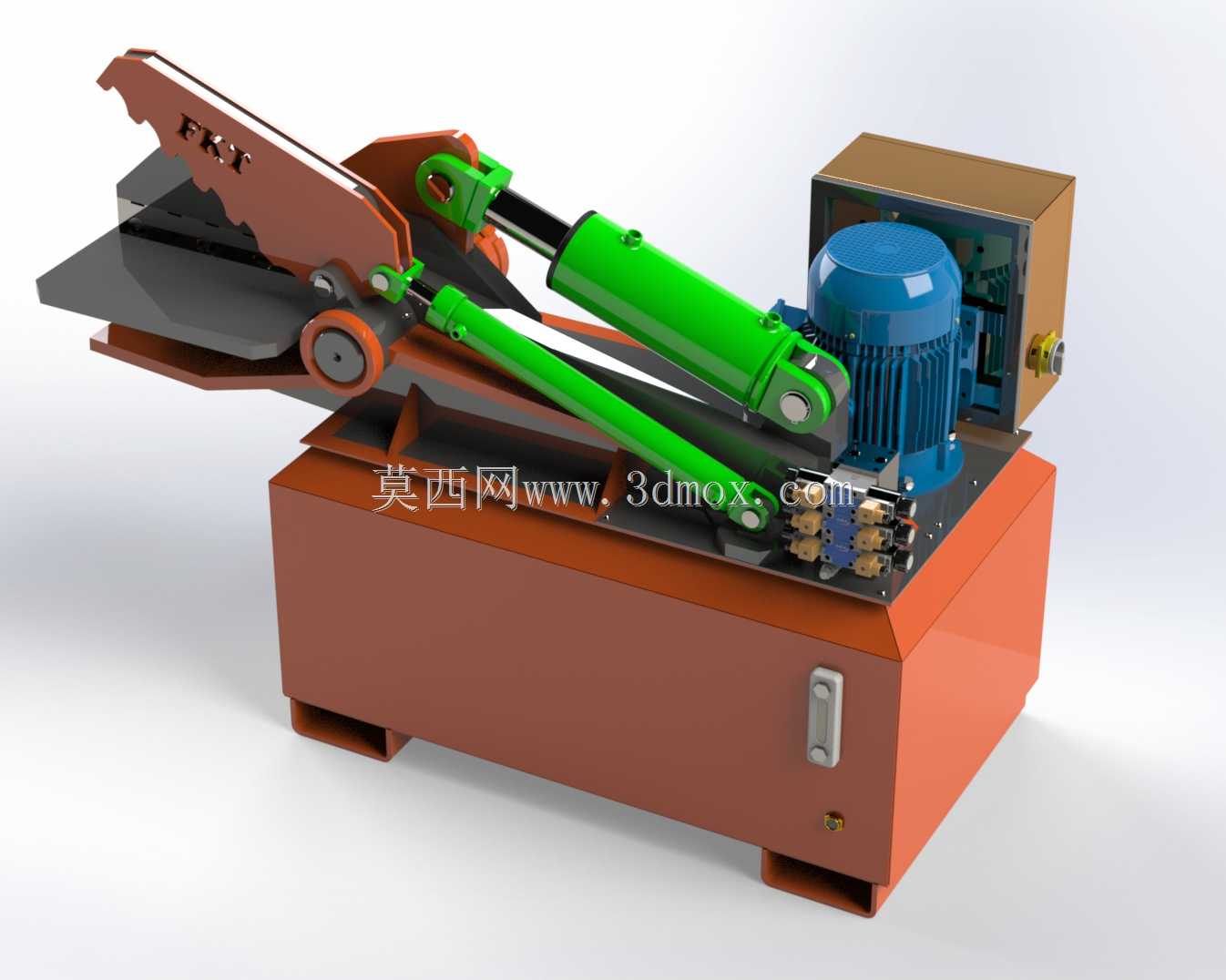

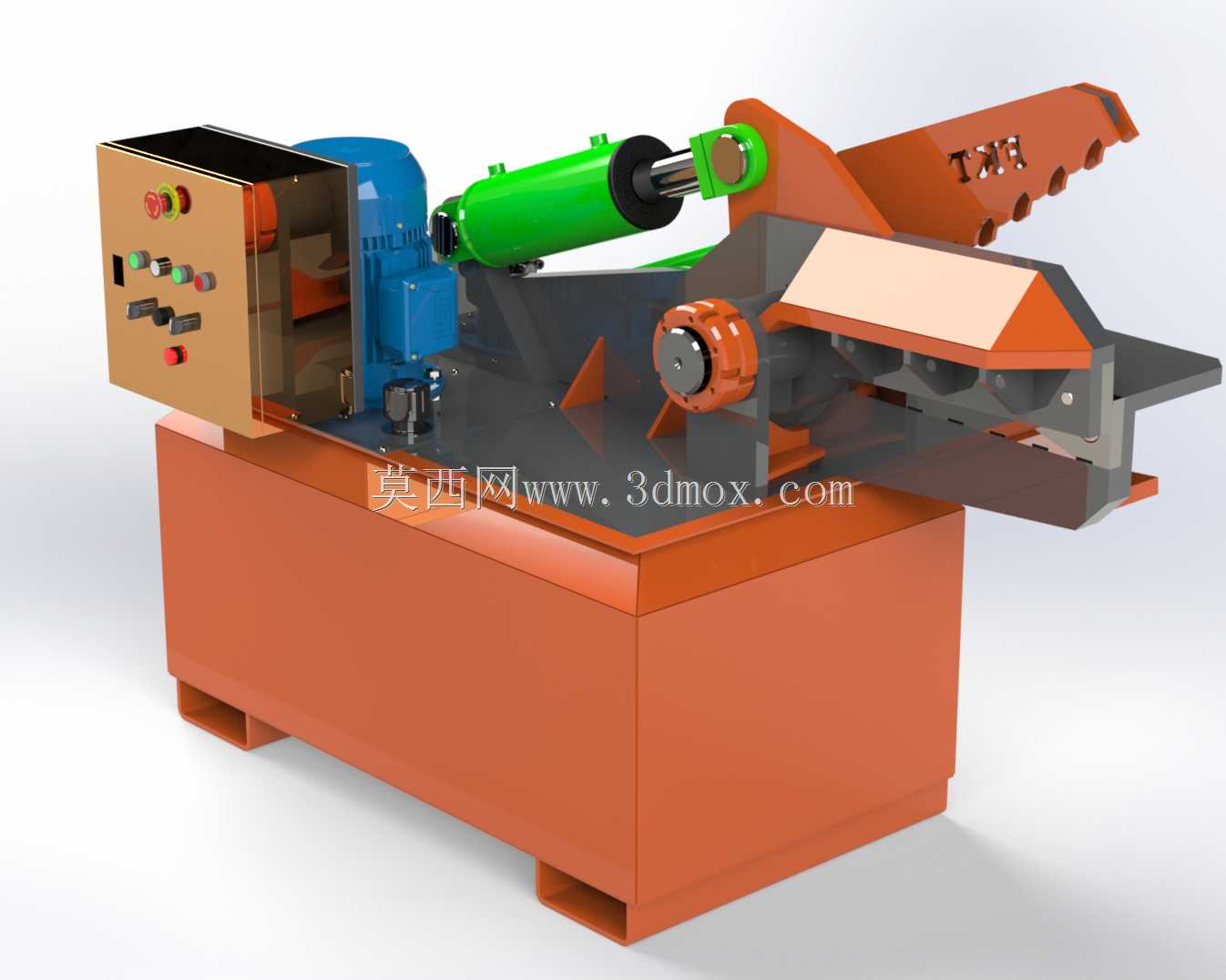

　　在废钢回收、报废机动车拆解、金属加工边角料处理的作业场景里，这类鳄鱼式剪切设备是场地内核心的粗加工处理单元，主要承担各类不规则形态废金属的定长剪切、减容破碎工作，把散乱的废钢边角料、报废钢管、轻薄金属结构件剪切成符合入炉或者转运要求的规整料段，降低后续运输、冶炼环节的处理成本。从结构布局来看，整套设备采用下置式液压油箱作为整机承载基座，箱体采用钢板拼焊结构，底部预留叉车作业槽位，方便场地内转场移位，不需要额外做混凝土基础固定，适配中小型回收站点灵活布置的需求，基座顶面集成安装液压动力单元、剪切执行机构与电气控制箱，整体布局紧凑，外接三相动力电源即可投入作业，安装边界控制在小范围场地内，不需要预留过大的操作与维护空间。

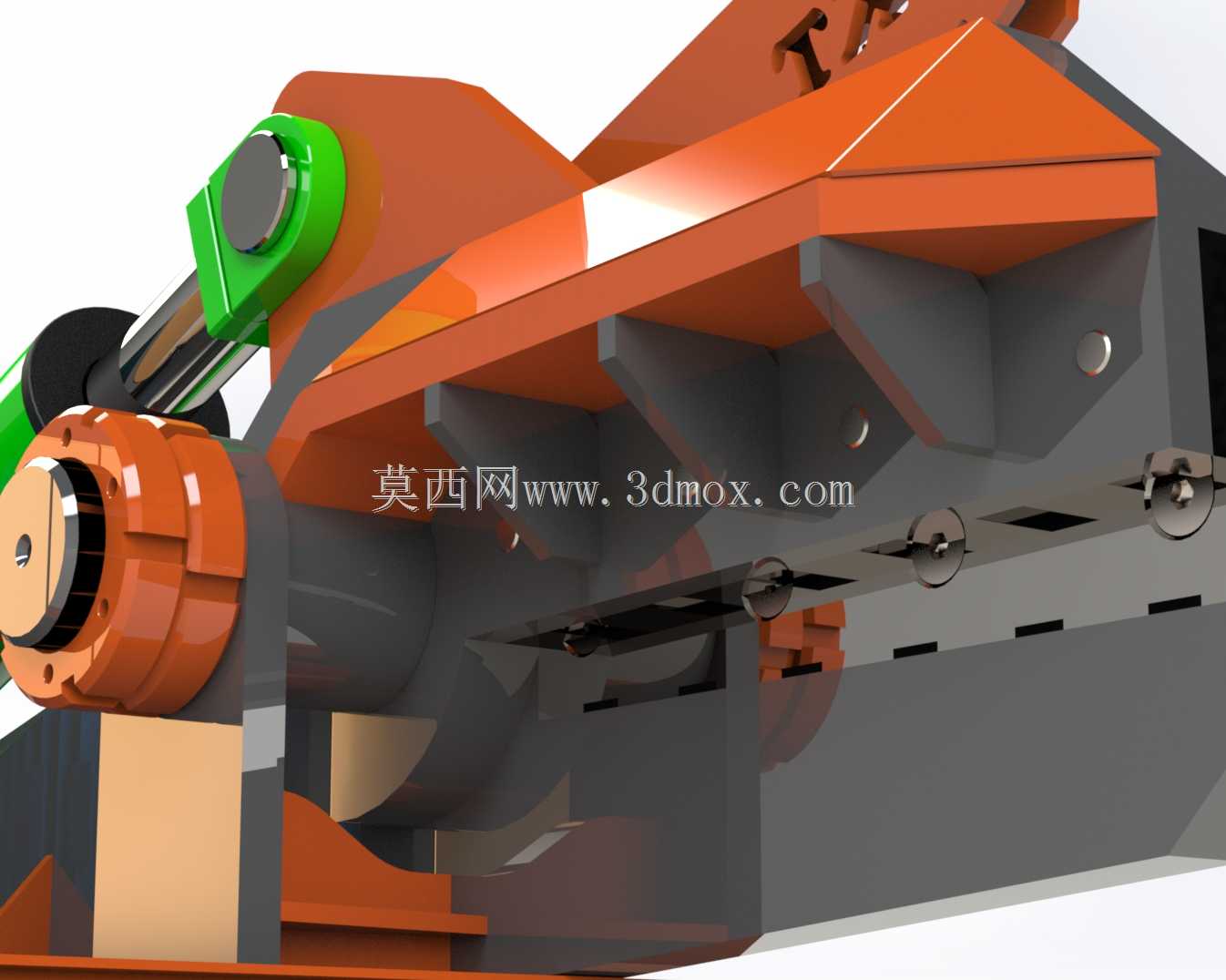

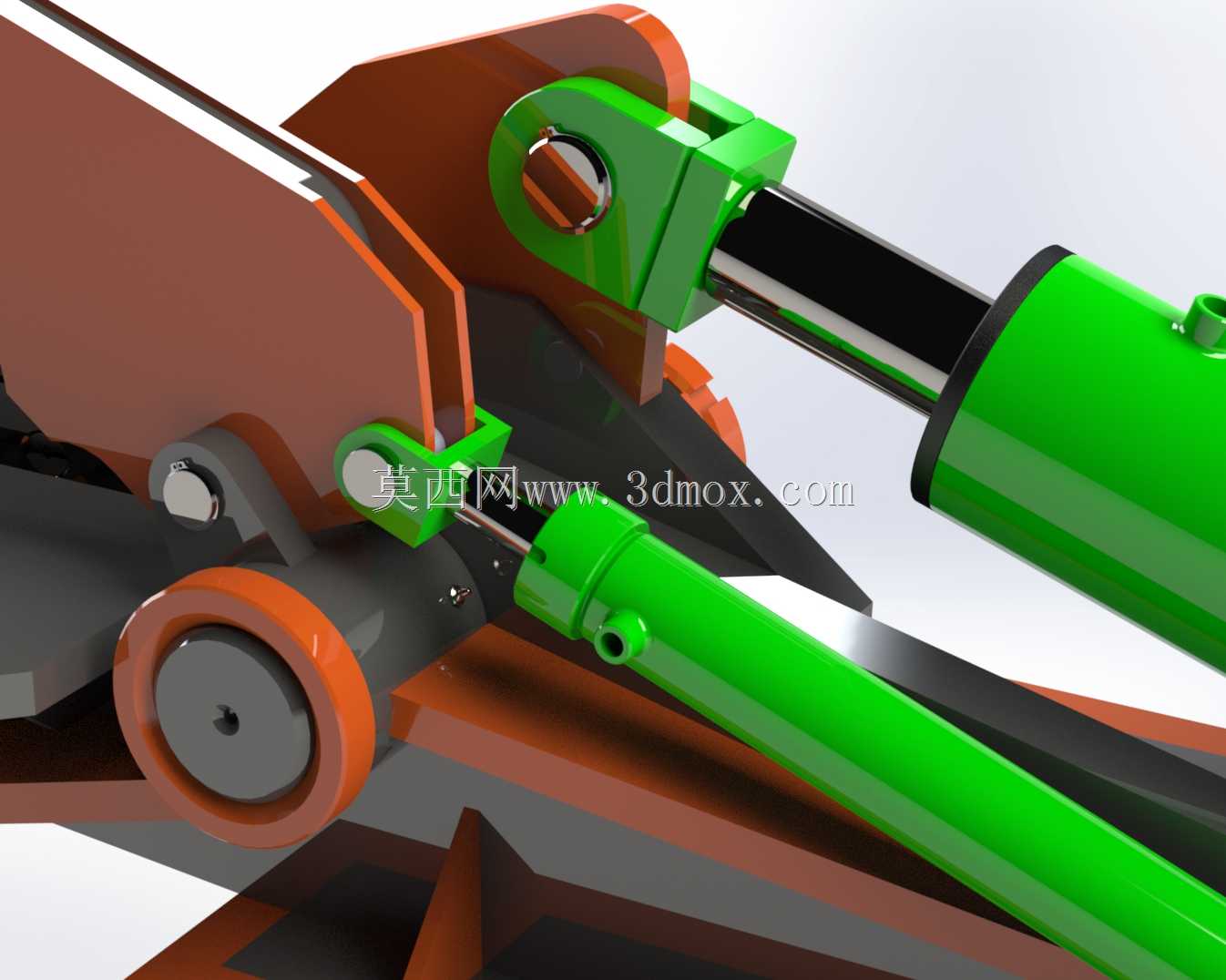

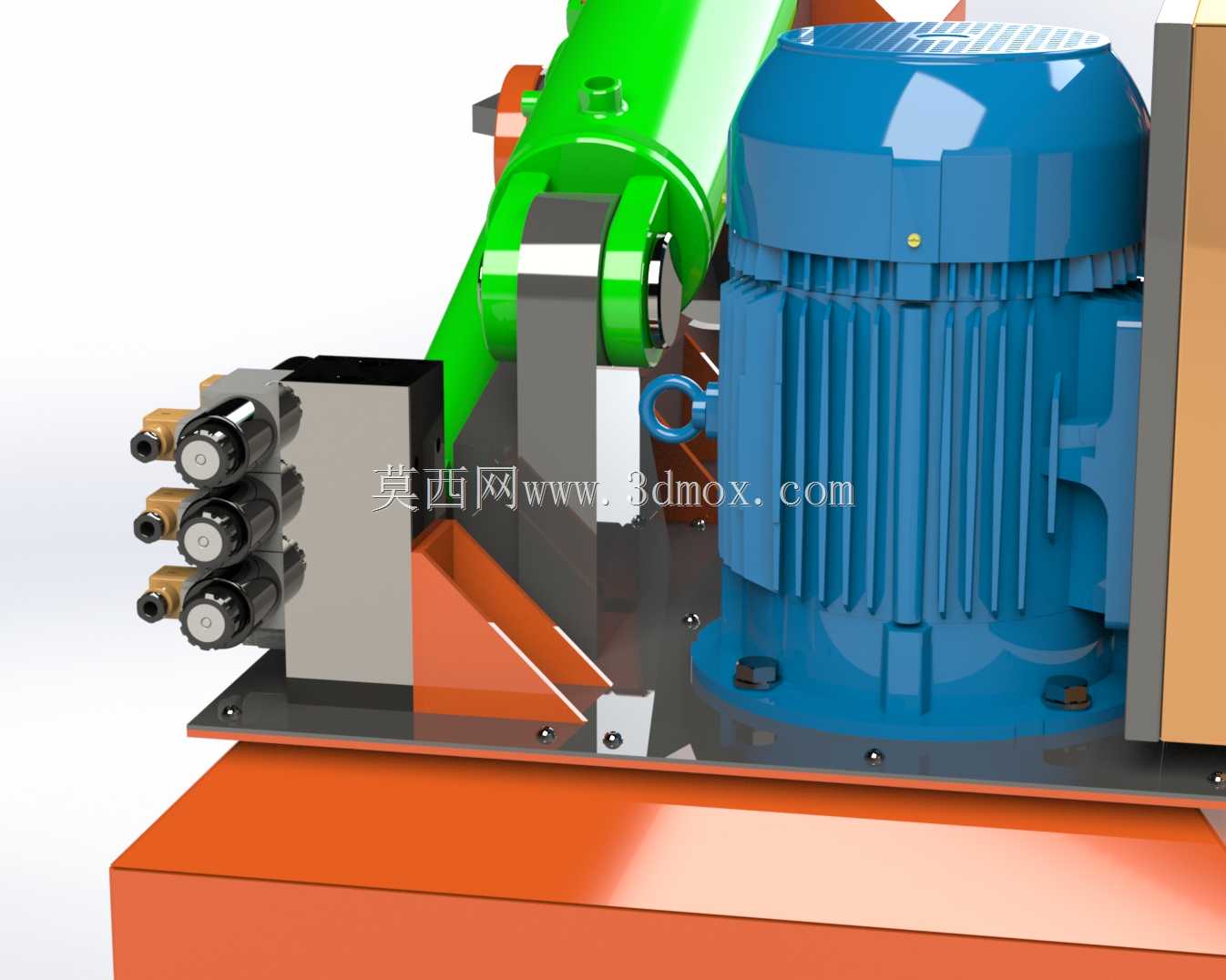

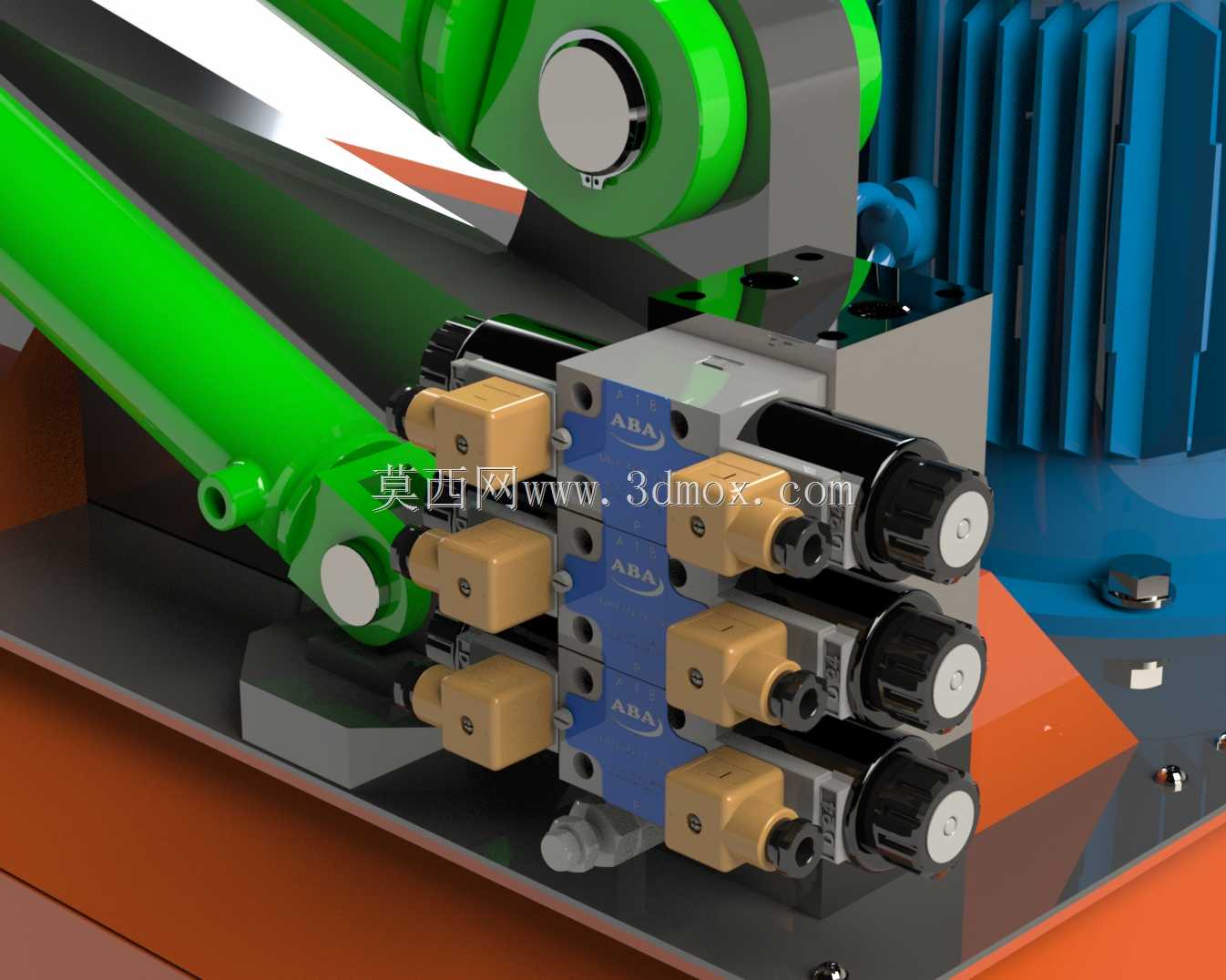

　　剪切执行机构采用鳄鱼嘴式的摆臂结构，动刀座通过铰接销轴与基座连接，剪切刃口采用锯齿形防滑设计，剪切作业时上刀座绕铰接点向下摆合，配合固定在基座前端的定刀完成剪切动作，刃口开合角度经过反复校核，既能保证大尺寸废料的进料空间，又能在剪切行程末端获得足够的剪切力，避免出现卡料、剪不断的情况。驱动部分采用双级液压油缸布局，主剪切油缸提供大吨位剪切推力，辅助油缸负责动刀座的快速开合空行程，兼顾作业效率与剪切能力，液压站采用标准电机驱动齿轮泵的配置，阀组集成安装在油箱顶面，管路排布整齐，方便后期故障排查与密封件更换，电气控制箱采用半封闭结构安装在动力单元侧方，操作按钮与急停装置布置在箱体外侧，操作人员站在设备侧方即可完成进料、剪切、

　　出料的全流程操作，作业时不需要靠近剪切刃口的危险区域，符合废料处理作业的安全操作要求。设计过程中重点校核了铰接销轴的抗剪切强度、刀座的焊接结构刚度，以及液压系统的压力匹配关系，油缸铰接点的位置经过多轮参数优化，在额定系统压力下可以获得最优的力臂比，避免出现油缸推力浪费或者剪切力不足的问题，油箱容积按照液压泵流量的标准倍数设计，保证连续作业时液压油温度控制在合理区间，不会因为长时间作业出现油温过高导致的密封件老化、系统压力下降问题。定刀与动刀的安装位置预留调整间隙，刀片磨损后可以通过调整垫片重新调整刃口间隙，延长刀片的使用寿命，降低易损件更换成本，设备前端的进料口没有额外的进料辅助机构，适配人工或者小型抓机上料的作业模式，

　　剪切完成的料段直接从刃口下方落到设备前端的料堆，不需要额外的出料输送装置，结构简单可靠，故障点少，适合作业环境相对恶劣、维护条件有限的回收场地使用。整机的重心落在基座油箱的中心区域，满油状态下整机稳定性充足，剪切大吨位废料时不会出现翘头、移位的情况，基座侧面预留液压油液位观察窗与放油口，日常维护时可以快速检查油位、更换液压油，不需要拆解外部结构件，电气线路采用耐油护套线缆布置，沿设备结构边角走线，避免作业过程中掉落的废料刮擦损坏线路。
