螺旋啮合传动齿形构件结构设计

项目分类:齿轮 发布时间:2021-11-08 ID:371690
  • 螺旋啮合传动齿形构件结构设计
  • 螺旋啮合传动齿形构件结构设计

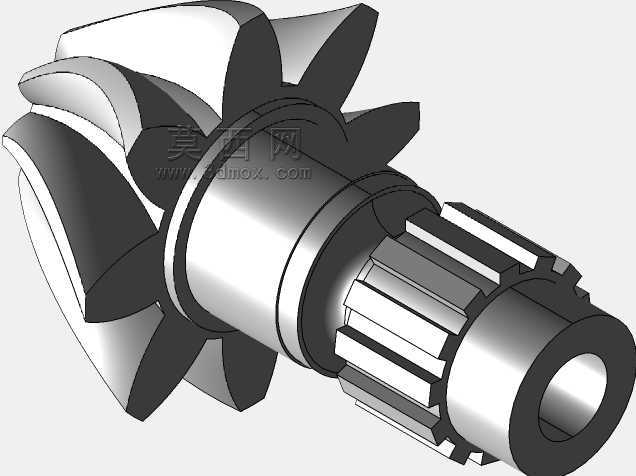

  这类螺旋形啮合齿件,常被用在需要平稳传递交错轴动力的工况场景里,比如中小型输送设备的动力输入端、轻工机械的变速传动段,还有部分专用机床的进给传动链路中,和直齿传动件比起来,它啮合的时候是逐齿渐进接触,不会出现整齿突然撞击的情况,运转时的噪音和冲击载荷能压到很低的水平,适合中高速、载荷有小幅波动的传动场景。从结构上看,齿部采用连续螺旋曲面构型,齿向顺着轴线方向呈固定升角排布,啮合过程中同时参与接触的齿对数更多,单齿承受的载荷被均匀分摊,齿面的接触应力比同参数直齿低两成左右,能有效延长构件的服役寿命,减少日常运维的更换频次。设计这类构件的时候,首先要匹配安装轴的配合公差,轴孔采用基孔制过渡配合,既能保证传动时不出现周向打滑,

  也方便后期检修时的拆装作业;轴端预留的花键卡位结构,是为了和动力输出轴的花键段精准咬合,避免传动过程中出现轴向窜动,花键的齿形定心精度要控制在IT7级以内,保证动平衡表现,避免高速运转时出现径向跳动。齿部的螺旋升角需要匹配配对传动件的参数,保证啮合侧隙处在合理区间,侧隙过小会导致齿面润滑脂无法有效留存,运转时出现干磨发热,侧隙过大则会在正反转切换时产生空程误差,影响传动精度,一般工况下侧隙控制在0.02到0.05毫米区间就能兼顾润滑和精度需求。齿根位置做了圆弧过渡处理,避免应力集中导致的齿根断裂,尤其是在频繁启停、载荷冲击的工况下,圆弧过渡能把齿根的应力集中系数降低30%以上,大幅提升构件的抗冲击能力。外形尺寸上,

  齿顶圆的径向尺寸要适配安装腔的内壁边界,保证运转时齿顶和腔体内壁保留足够的安全间隙,不会出现刮蹭壳体的情况;轴向长度要匹配安装位的轴段长度,端部的卡位台阶要和轴承端面贴合,限制轴向窜动的位移量在允许范围内。实际选型应用时,要注意配对传动件的轴线夹角和螺旋方向,保证齿面啮合时的接触斑点落在齿面中部区域,接触斑点沿齿高方向占比不低于40%,沿齿长方向占比不低于50%,才能保证传动效率和使用寿命。这类构件的润滑一般采用锂基脂润滑,转速超过1500转每分的工况可以搭配稀油飞溅润滑,齿面的粗糙度要控制在Ra1.6以下,减少啮合时的摩擦损耗,提升传动效率。在装配环节,要先清理轴孔和配合轴面的毛刺与杂质,涂抹少量润滑脂后再进行压装,不能用铁锤直接敲击齿面,避免齿部出现崩缺变形,装配完成后要手动盘车检查啮合顺畅度,确认没有卡滞、异响后再进行空载试运转。
