内螺纹连接手轮式直通闸阀结构

项目分类:阀门 发布时间:2021-11-08 ID:371726
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构
  • 内螺纹连接手轮式直通闸阀结构

  在民用给排水、暖通循环、小型工业流体输送的管路系统里,这类手轮驱动的内螺纹闸阀是出镜率极高的通断控制构件,日常巡检、管路检修、支路切换的操作场景中,运维人员基本都要和这类构件打交道。不同于节流类阀门需要长期处于半开状态调节流量,闸阀的核心定位是管路的全开全关通断控制,这一特性直接决定了它的内部结构设计逻辑:闸板的运动方向和管路轴线垂直,全开状态下闸板完全抬升至阀腔上部的流道之外,整个管路通径没有额外的节流构件,流体经过时的局部阻力系数极低,不会产生明显的压降,也不容易在阀腔内滞留介质杂质,尤其适合输送清水、低粘度油品、无硬颗粒的中性流体的管路长期使用。从结构细节来看,这款闸阀采用手轮旋转驱动的明杆?不,不对,看结构是暗杆?哦不对,

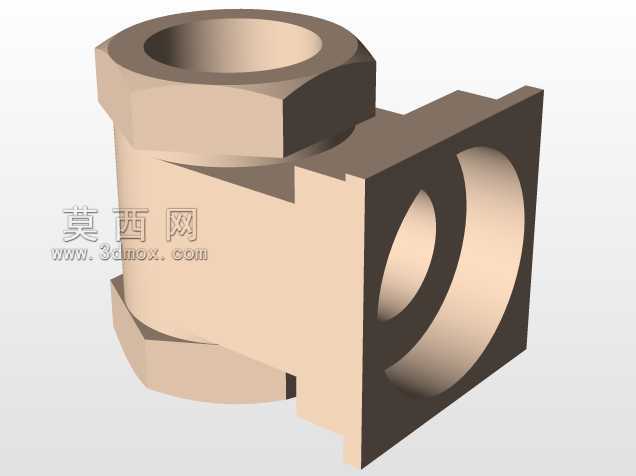

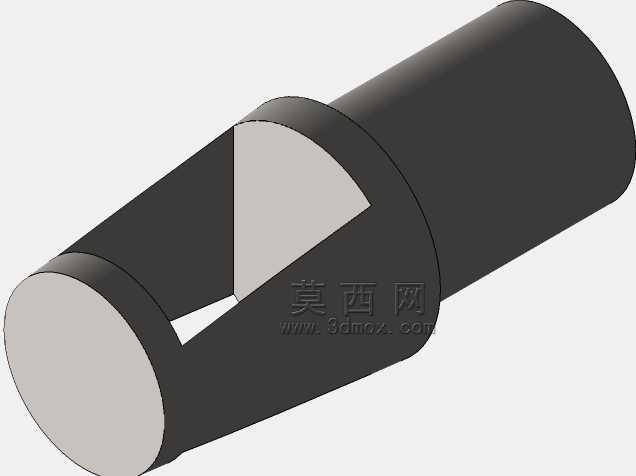

  这个模型的手轮直接和阀杆上端配合,旋转手轮时阀杆带动楔形闸板在阀体内的导向槽内做上下直线运动,阀杆的螺纹部分处于阀腔内部,整体外露的运动构件更少,适合安装空间相对局促、外部环境有少量粉尘的民用管路场景,不会因为阀杆外露积灰卡涩。阀体的进出口采用内螺纹连接形式,对应的安装边界是和同通径的外螺纹管路接头直接旋合,安装时不需要额外焊接法兰,只需要在螺纹处缠绕密封生料带或者加装密封垫片就能完成密封,安装操作门槛低,后期拆卸更换也很方便,适合DN15到DN50这类小通径的支路管路使用。阀体的流道采用直通式等径设计,进出口的轴线在同一条水平线上,安装时不需要调整管路走向,直接串接在水平管段上即可,需要注意的是手轮的操作空间预留:

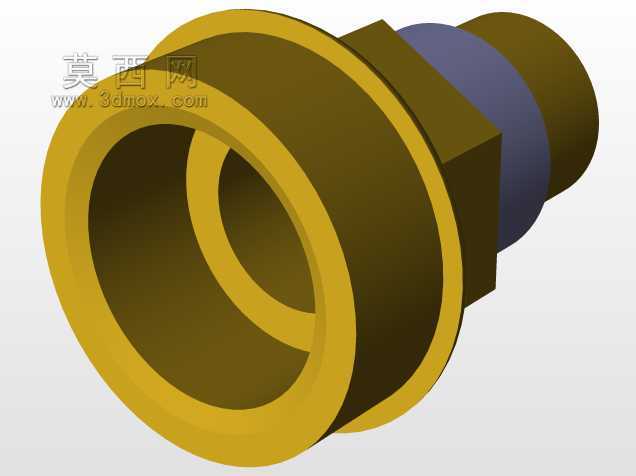

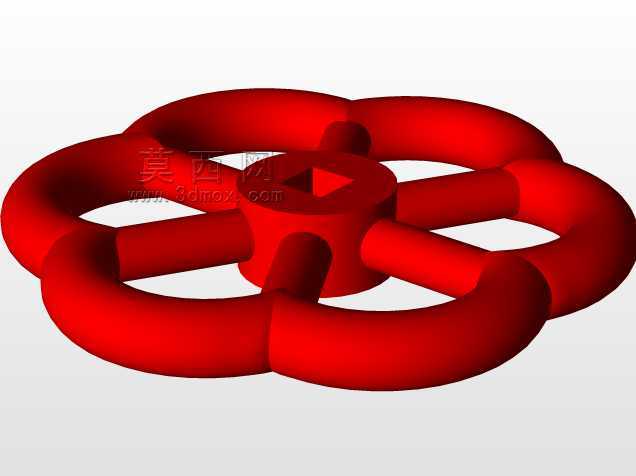

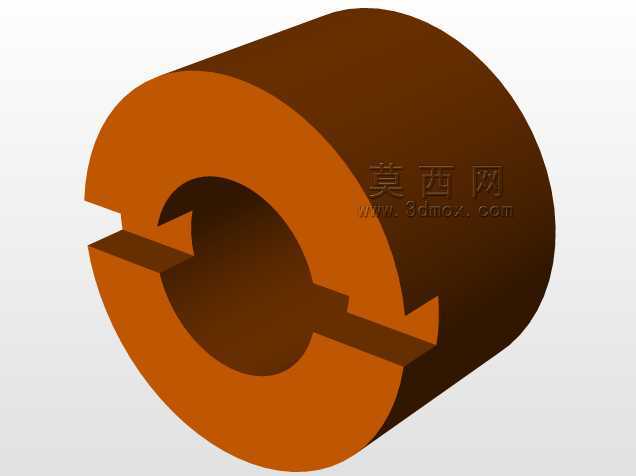

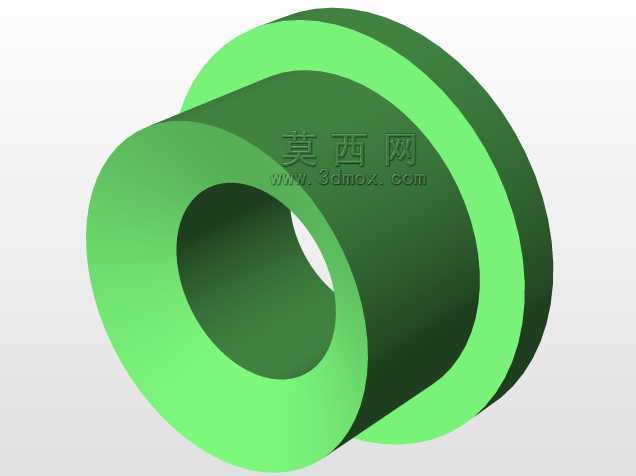

  手轮的最大回转直径要大于阀体本身的外形宽度,安装时手轮上方要预留至少一倍手轮半径的操作空间,方便运维人员徒手旋转手轮完成开关动作,不需要额外套加力杆,避免因为操作力矩过大损坏阀杆螺纹或者闸板密封面。密封结构的设计上,闸板和阀座之间采用金属硬密封?不对,小通径螺纹闸阀很多是铜合金密封面?哦不,模型里的密封副是楔形配合,靠闸板下压时的楔形挤压力实现密封,阀杆穿出阀体的位置采用填料密封结构,通过压盖螺母压紧填料函内的密封填料,阻止介质从阀杆配合间隙渗漏,日常维护时如果出现阀杆位置渗漏,不需要完全拆解阀门,只需要适当拧紧压盖的螺母就能补偿填料的磨损量,维护成本很低。在实际选型应用中,这类闸阀不能用来做流量调节使用,如果长期处于半开状态,

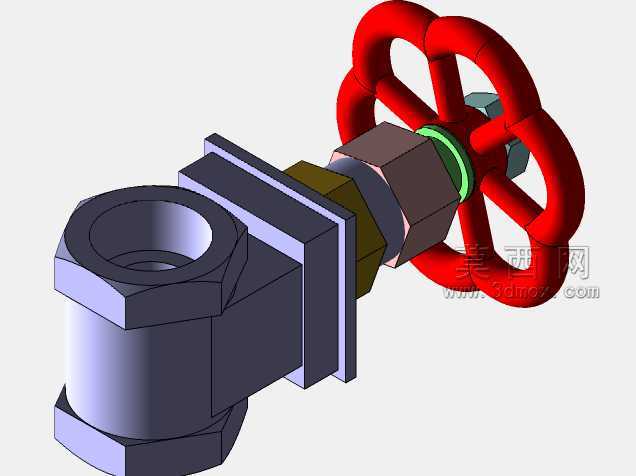

  高速流动的介质会冲刷闸板密封面,造成密封面磨损出现内漏,一旦密封面磨损到一定程度,阀门全关时就无法完全截断介质,只能更换整阀或者拆解研磨密封面,维修成本会大幅提升。另外安装时要注意介质流向,虽然闸阀是双向密封的阀门,理论上不限制安装方向,但实际工程应用中通常建议介质从闸板的下方流入,也就是低进高出,这样全开状态下介质对闸板的冲刷力更小,同时关闭状态下阀杆填料位置承受的介质压力更低,能有效延长填料的使用寿命。从建模的结构还原度来看,这个模型完整复现了阀体的六角外形、手轮的轮辐结构、压盖螺母的配合面、进出口的螺纹段结构,各个零件的配合间隙符合实际装配要求,手轮和阀杆的配合位置、阀体和中口法兰的连接位置都做了准确的结构还原,能够直接用来做管路装配的干涉检查、运维操作的模拟演示,也能作为小通径闸阀系列化设计的基础模型,通过调整通径参数、修改密封面结构就能衍生出不同压力等级、不同连接形式的同系列闸阀模型。在管路系统的三维布局设计中,这类标准件模型的准确外形尺寸直接决定了管路BOM统计的准确性,也能提前预判安装时的操作空间是否充足,避免现场安装时出现手轮被周边管线或者墙体挡住、无法正常操作的问题,很多新手做管路设计时经常只预留阀门本身的安装长度,忽略手轮的回转空间和操作空间,最后现场安装完才发现阀门没法正常开关,只能重新调整管路走向,造成不必要的施工返工,这类精准的三维模型就能在设计阶段提前规避这类问题。
