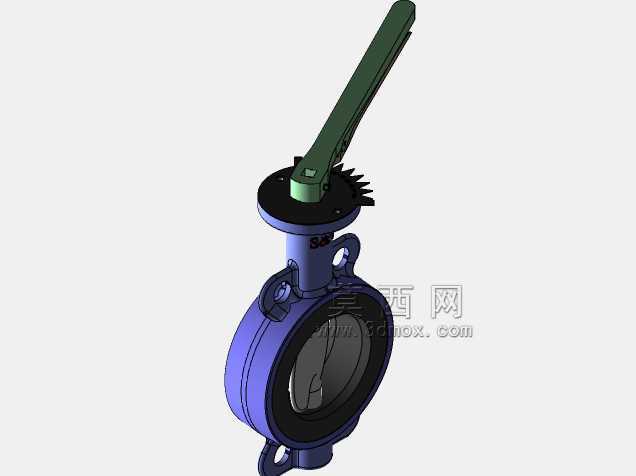

手柄驱动对夹式凸耳蝶阀结构设计

　　在市政给排水、暖通空调循环水、化工低压流体输送、食品级物料输送等管路系统中，蝶阀是应用占比极高的截流与调节元件，这款手柄驱动的对夹式凸耳蝶阀，针对中小口径管路的安装空间受限场景做了针对性结构优化，适配PN10/PN16压力等级的常规管路工况。从实际安装边界来看，该蝶阀采用对夹凸耳式连接结构，阀体两侧带对称分布的凸耳定位孔，安装时无需额外配置法兰配对的长螺栓跨接，可直接通过凸耳上的螺纹孔与两端管路法兰完成螺栓锁紧，相比传统对夹蝶阀，安装时无需调整阀体与法兰的同轴度，凸耳结构可直接承担定位作用，尤其适合管路间距狭窄、单侧操作空间不足的安装场景，比如楼宇管井内的竖向管路、设备夹层内的水平分支管路，安装时可单侧完成螺栓紧固作业，大幅降低现场安装的操作难度。

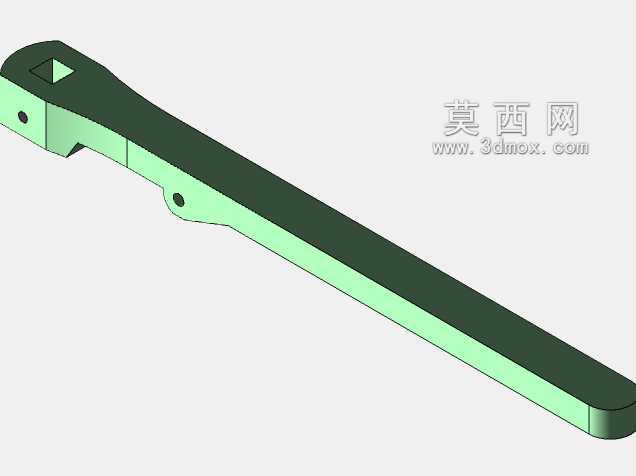

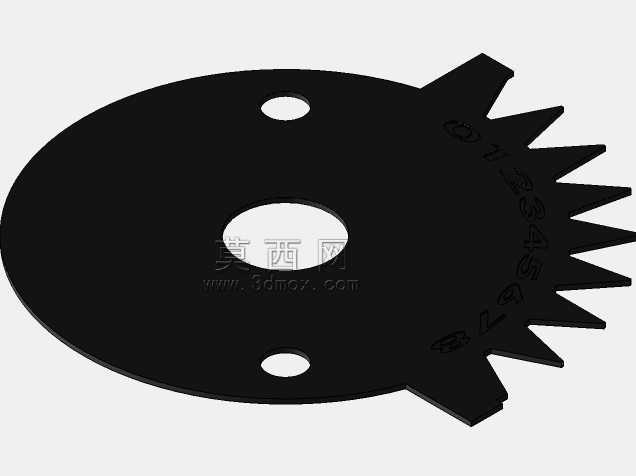

　　从功能特性来看，这款蝶阀采用杠杆式手柄驱动结构，手柄根部带棘齿定位锁止结构，可在0-90度开关行程内实现多档位开度锁定，操作人员无需额外配置锁具即可将阀板固定在指定开度，满足管路流量调节的需求；相比蜗轮驱动的蝶阀，手柄驱动的结构整体高度更低，顶部操作空间占用更小，适合安装在顶部有管线遮挡、操作空间局促的管段。阀板采用流线型偏心密封结构，全开状态下阀板与流道的同轴度偏差控制在极小范围内，流阻系数远低于同口径的闸阀、截止阀，全开时管路压损小，适合大流量、低扬程的流体输送场景，比如循环冷却水系统、通风除尘的风路系统，长期运行的能耗优势明显。

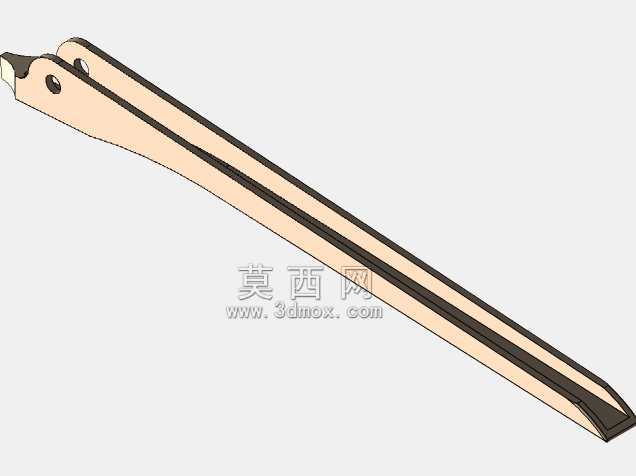

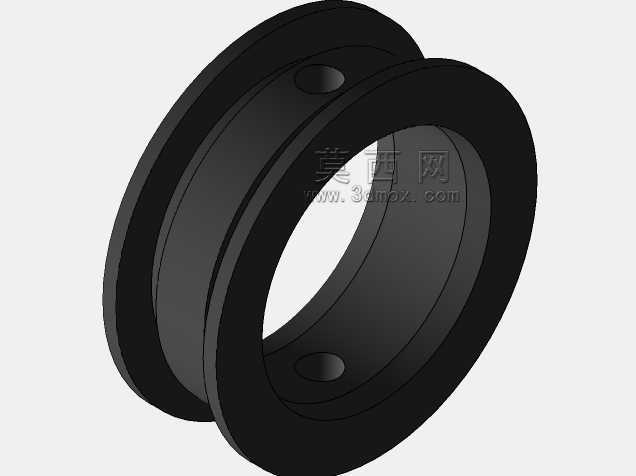

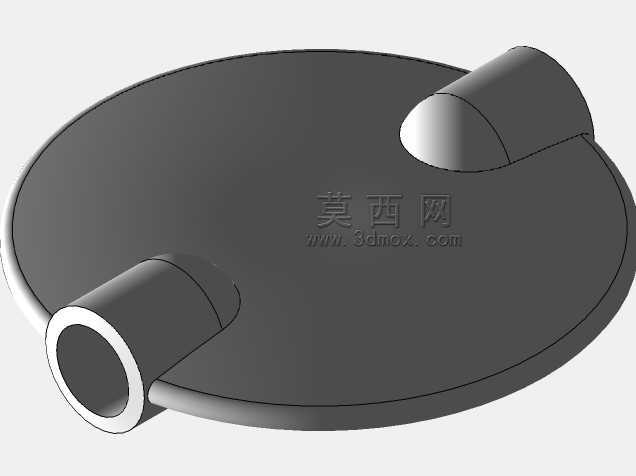

　　从设计思路层面，建模时优先考虑了密封副的磨损补偿结构，阀座采用嵌入式橡胶密封圈设计，密封圈与阀体的配合槽做了燕尾型限位结构，避免阀板反复开关过程中密封圈出现移位、卷边问题；阀板与阀杆的连接采用扁方加防脱销的结构，相比传统的销钉贯穿连接，扁方结构可承担更大的开关扭矩，避免长期操作后阀杆与阀板连接位置出现旷量，导致开关角度偏差、内漏量增大的问题。手柄的握持部分做了符合人体工程学的弧度设计，表面带防滑筋结构，操作人员戴劳保手套操作时也能稳定施力，棘齿锁止片采用弹簧预紧结构，按压手柄端部的解锁片即可快速调整开度，松开后自动锁止，操作逻辑简单，现场运维人员无需专项培训即可完成操作。

　　从外形尺寸的适配性来看，该蝶阀的结构长度严格遵循通用对夹蝶阀的尺寸规范，可直接替换同口径、同压力等级的老旧蝶阀，无需改动两端管路的法兰间距，适配性极强；阀体底部的排污槽位置做了凸台加强结构，避免管路内的杂质长期冲刷导致阀体壁厚减薄，提升长期运行的可靠性。阀杆的上下密封位置采用双O型圈密封结构，相比传统的填料密封，O型圈密封的摩擦阻力更小，手柄操作力矩更低，同时密封寿命更长，可减少日常运维的密封件更换频次。在实际选型应用中，这类蝶阀通常用于介质温度不高于120摄氏度的水、气体、无强腐蚀性的流体管路，不适合用于含大量硬质颗粒的浆料输送场景，避免颗粒卡涩在阀板与阀座的密封面之间，导致密封失效。建模过程中对所有配合面做了公差匹配设计，比如阀杆与轴套的配合间隙控制在合理范围，既保证开关动作顺畅，又避免间隙过大导致的阀板摆动，影响密封性能；凸耳上的安装孔位置度做了严格约束，保证安装时可与标准法兰的螺栓孔完全对齐，不会出现安装错位的问题。
