内燃机分体式连杆结构三维设计

　　作为发动机曲柄连杆机构的核心受力构件，这款连杆的三维结构完全围绕往复式动力机械的实际工况展开设计，日常作业中需要承接活塞传递的燃烧爆发压力，将活塞的上下直线往复运动转化为曲轴的旋转扭矩输出，广泛适配小排量四冲程内燃机、通用汽油机、小型柴油机这类动力设备，在农用机械、园林动力设备、小型乘用车辆的动力单元中都能见到这类结构的应用。

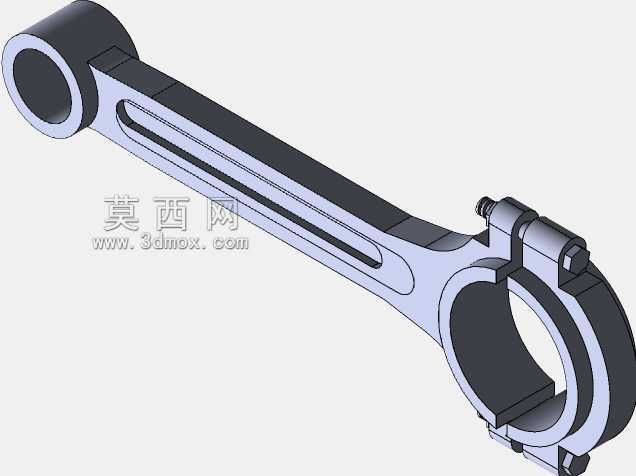

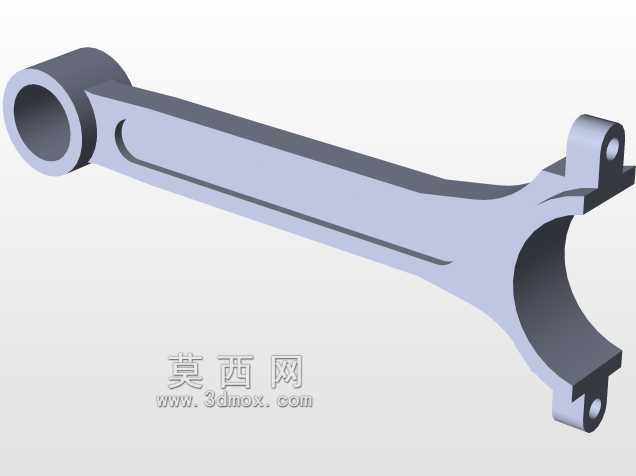

　　从结构设计逻辑来看，这款连杆采用了平切口分体式连杆盖设计，杆身部分做了工字形截面优化，不同于等截面圆杆或者矩形杆的设计，工字形截面可以在保证整体抗弯、抗扭刚度的前提下，尽可能降低杆身自身的重量，减少往复运动过程中产生的惯性力，降低曲轴运转过程中的动不平衡量。杆身中间预留的长条形减重槽，并非单纯为了缩减材料用量，槽体的走向完全顺着杆身的应力流线分布，在大端孔与小端孔的过渡区域做了平滑的圆弧过渡处理，避免应力集中导致的疲劳断裂问题，毕竟内燃机运转过程中，连杆要承受交变的拉压载荷、惯性冲击载荷，应力集中区域很容易在高频循环载荷下萌生裂纹。

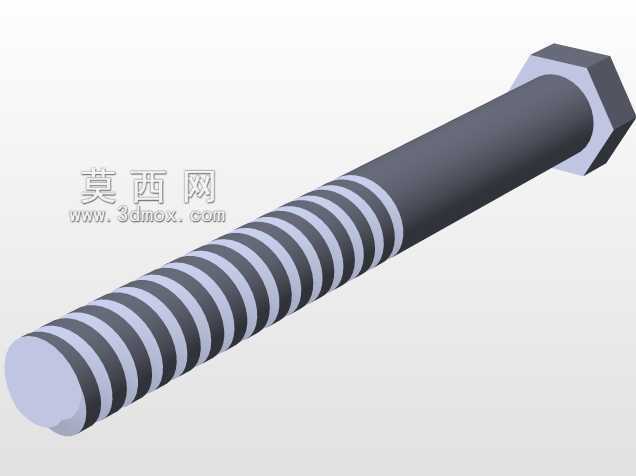

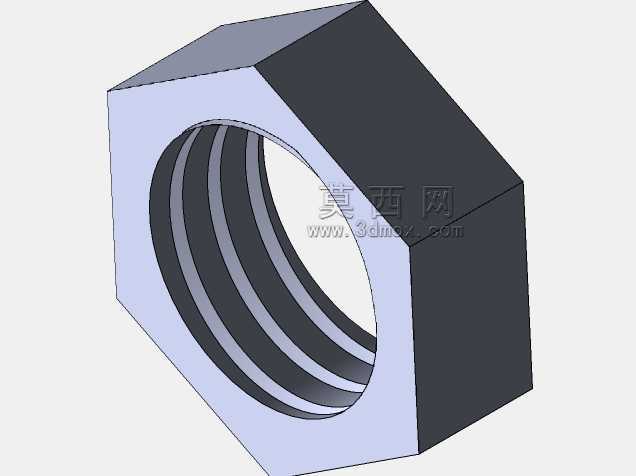

　　小端部分设计为整体式圆环结构，内部用于压装连杆铜套，和活塞销形成转动配合，设计时小端孔的内径尺寸需要和选配的活塞销外径保持严格的间隙配合公差，铜套上预留的油孔位置要和杆身的润滑油道对齐，保证压力机油能够顺利输送到活塞销配合面，形成有效油膜降低摩擦磨损。大端部分采用分体式结构，连杆盖和杆身之间通过两个高强度螺栓实现紧固，接合面采用平切口设计，加工时需要保证接合面的平面度以及定位精度，避免螺栓拧紧后大端孔出现圆度变形，影响和曲轴连杆轴颈的配合精度。大端孔内部用于安装轴瓦，轴瓦的过盈量、配合间隙都需要在三维建模阶段预留好公差带，保证装配后轴瓦不会出现转动、轴向窜动的问题。

　　安装边界方面，这款连杆的中心距尺寸需要匹配对应机型的活塞行程与曲轴回转半径，小端外径尺寸要避开活塞内腔的运动干涉区域，保证活塞运行到上止点时，连杆小端不会和活塞销座、活塞裙部发生碰撞；大端的最大外圆尺寸需要和曲轴箱的内部空间做干涉校验，确保曲轴运转过程中，连杆大端不会和曲轴箱内壁、平衡块、机油泵等周边零部件发生运动干涉。螺栓的安装位置预留了足够的扳手操作空间，方便装配过程中完成螺栓的扭矩紧固，不需要额外设计特殊工装就能完成装配作业。

　　在功能特性上，这款连杆的结构设计充分考虑了实际运维的便利性，平切口的连杆盖加工难度低，售后维修过程中如果出现轴瓦磨损、连杆变形的问题，拆装检修的操作门槛更低，不需要专用的定位工装就能完成复装。杆身的刚度设计经过反复校验，既不会因为刚度过大导致整体重量超标，增加曲轴的运转负荷，也不会因为刚度过小出现杆身弯曲、扭曲变形，导致活塞偏磨、气缸漏气、机油耗上升等连锁故障。润滑油道的走向顺着杆身内部布置，从大端的轴瓦间隙引入压力机油，顺着杆身油道输送到小端铜套位置，全程没有急弯或者截面突变，保证机油输送的通畅性，避免高速运转时小端因为缺油出现烧蚀、抱死的问题。

　　建模过程中，所有的圆角、倒角尺寸都严格遵循机械加工的工艺要求，没有出现无法加工的清角或者过小的圆角特征，杆身的拔模斜度、分型面位置都适配后续锻造或者粉末冶金的成型工艺，不需要在生产阶段额外做结构修改就能直接投入工艺编制。大端螺栓孔的位置精度、孔的同轴度都在三维模型中做了公差标注，保证加工后螺栓能够顺利穿入，不会出现螺栓受剪的问题，延长连杆螺栓的疲劳寿命。
