三叶曲面螺旋桨动力推进结构设计

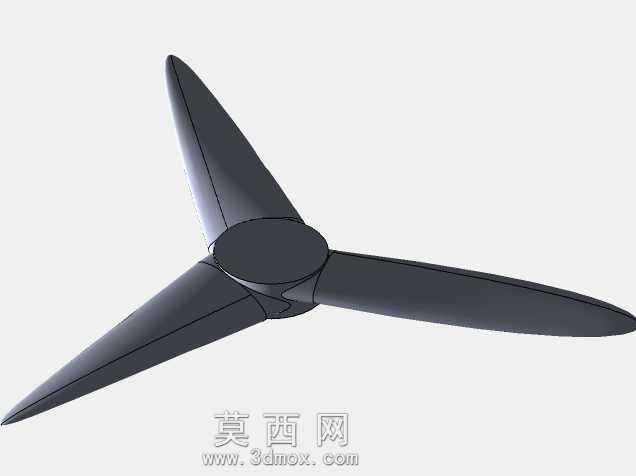

　　这款三叶螺旋桨的结构设计，核心围绕流体介质下的动力传递效率展开，在小型通航无人机、低速水面小艇、风冷散热系统的动力匹配场景中，这类等弦长渐变曲面桨叶的结构，能在较低转速区间输出稳定的轴向推力，同时将桨叶自身的紊流振动控制在合理范围。从结构设计逻辑来看，三个桨叶沿中心轮毂呈120度周向均布，这种布局首先平衡了旋转过程中的离心力载荷，避免单桨叶偏重带来的轴系径向跳动，每片桨叶的翼型截面从根部到梢部做了连续的扭角渐变，根部扭角偏大以适配轮毂附近较低的线速度，梢部扭角收窄匹配高翼尖线速度，让整个桨叶展向的攻角尽量保持在升阻比最优区间，减少无用的功率耗散。桨叶与中心轮毂的过渡区域做了大圆角顺滑衔接，一方面是降低应力集中，

　　避免长期交变载荷下桨根出现疲劳断裂，另一方面也能减少根部区域的流体绕流损失，避免轮毂附近形成乱流区拉低整体推进效率。中心轮毂的中心预留了标准的轴系安装孔位，孔壁做了定位止口设计，安装时可以直接与动力输出轴的轴肩贴合定位，配合侧面的顶丝孔或者键槽结构，就能传递额定扭矩，不需要额外做复杂的转接结构，安装边界上，轮毂的端面厚度控制在适配常规锁紧螺母的压紧行程范围内，桨叶旋转时的最大外圆直径，匹配对应动力设备的安装防护间隙要求，不会出现桨梢剐蹭设备外壳或者导流罩的问题。实际工况适配中，桨叶的曲面弧度经过反复调整，在正向旋转时可以将流体介质持续向后推送形成反作用力，反向旋转时也能输出反向推力，满足部分设备的正反向动力切换需求，

　　比如小型无人艇的进退控制、通风系统的正反风向切换，都可以通过这类结构的螺旋桨实现。从结构强度角度考量，桨叶的厚度从根部到梢部逐渐减薄，根部厚度最大以承受旋转带来的弯矩与离心力复合载荷，梢部厚度收窄降低翼尖涡流带来的能量损失，整个桨叶的外形曲面做了连续G2顺滑处理，没有突兀的折角或者台阶，既可以降低流体摩擦阻力，也能减少旋转过程中的气动或者水动噪音。在配套选型时，这类三叶螺旋桨的中心安装孔可以根据不同的输出轴径做适配调整，桨叶的展长可以根据所需推力大小做等比例缩放，缩放过程中保持翼型截面的扭角变化规律不变，就能维持原有的推进效率特性，不需要重新做完整的流体仿真验证，能大幅缩短配套设计的周期。日常运维层面，

　　这种一体化成型的三叶结构没有额外的拼接缝隙，不会出现介质残留堆积的问题，不管是在空气中作为风冷风扇使用，还是在水中作为推进桨使用，表面的顺滑曲面都能减少杂质附着，降低清洁维护的频次，长期运行过程中，三个桨叶的对称布局也让轴承承受的径向载荷更均匀，能延长配套动力轴系的轴承使用寿命，减少偏磨带来的故障概率。
