圆周等距钻孔用钻模分度工装结构

　　在中小批量盘类、套类零件的圆周孔加工场景里，这类钻模分度结构是车间钻床工位最常用的工艺装备之一，能有效替代划线找正的传统工序，大幅降低圆周等分孔的位置度误差，减少操作工的找正辅助时间。这套分度结构的核心功能，是在工件一次装夹定位后，通过精准的分度转位，配合钻套引导钻头完成工件外圆周上四个等间距径向孔的钻削加工，避免多次装夹带来的累积误差，尤其适合法兰盘、套筒类零件的等分孔加工，能稳定保证孔间的角度公差在工艺要求范围内。

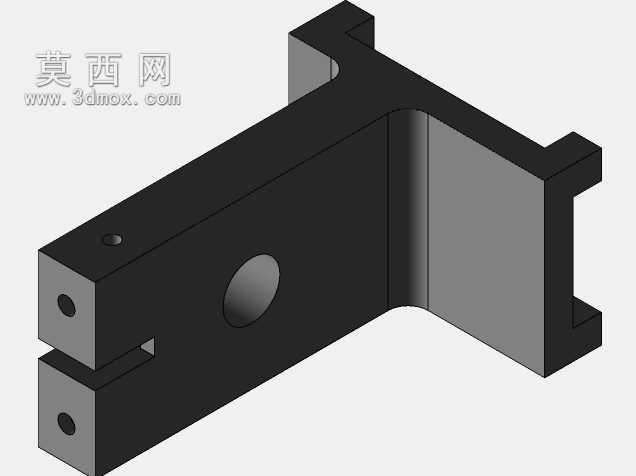

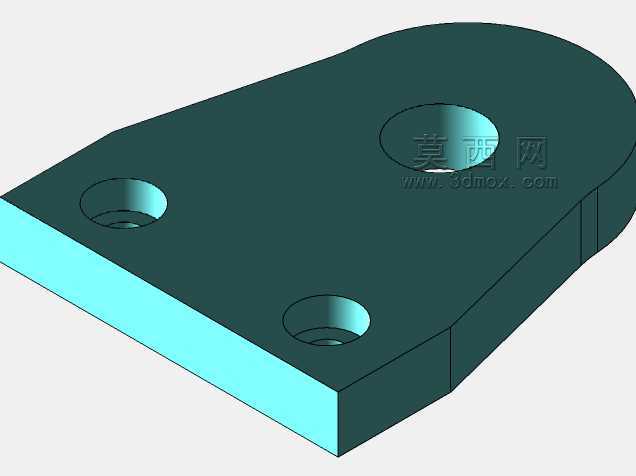

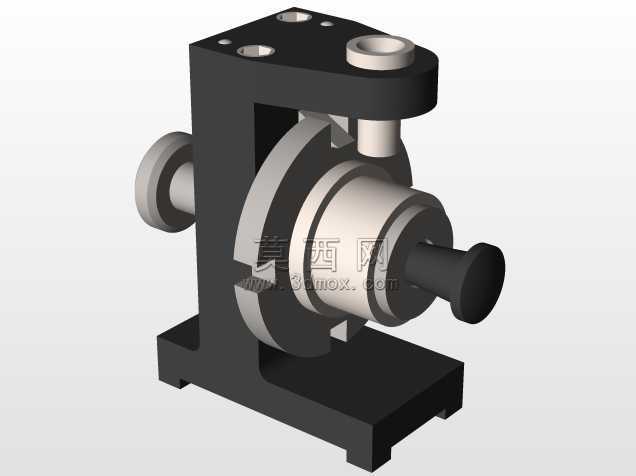

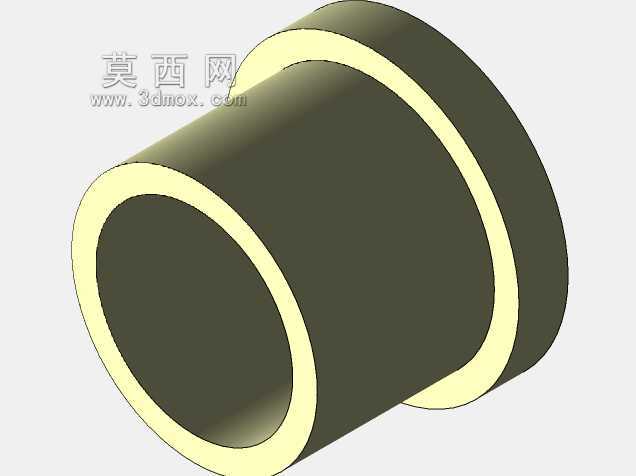

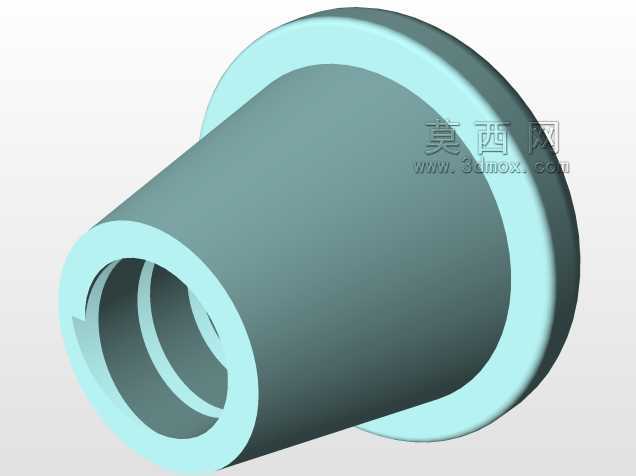

　　从结构设计逻辑来看，这套工装采用立式C型架作为主体支撑结构，底部的安装底板预留了与钻床工作台T型槽匹配的安装孔位，安装时可通过T型螺栓直接固定在钻床工作台上，整体安装边界的长宽尺寸适配常用台式钻床、立式钻床的工作台面规格，不需要额外制作过渡转接板，降低现场安装的适配成本。支撑立架的上部设置钻套安装座，可根据加工孔径更换对应规格的快换钻套，钻套的轴线与分度主轴的轴线垂直相交，保证钻头进给方向始终指向工件中心，避免钻孔偏斜。

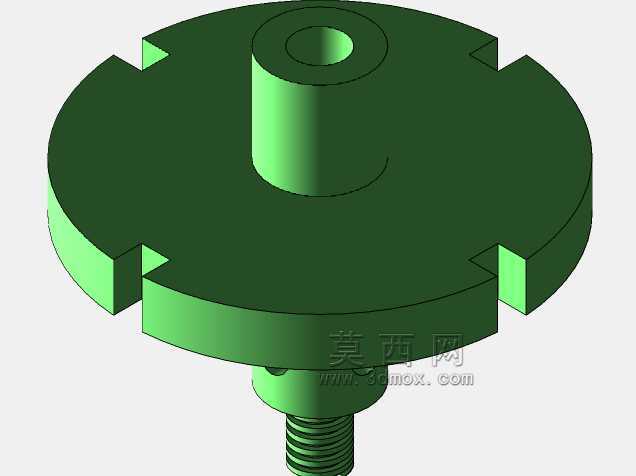

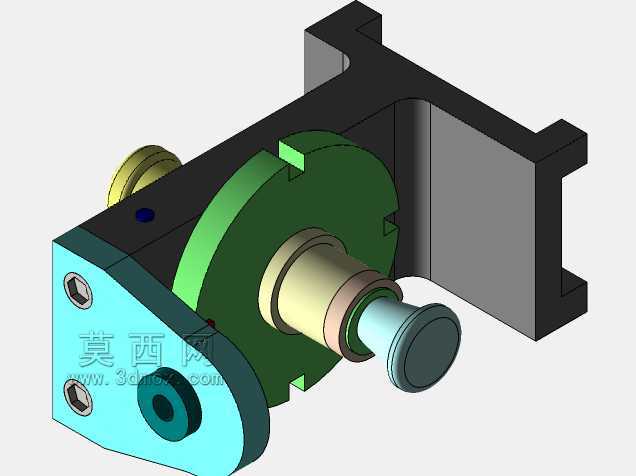

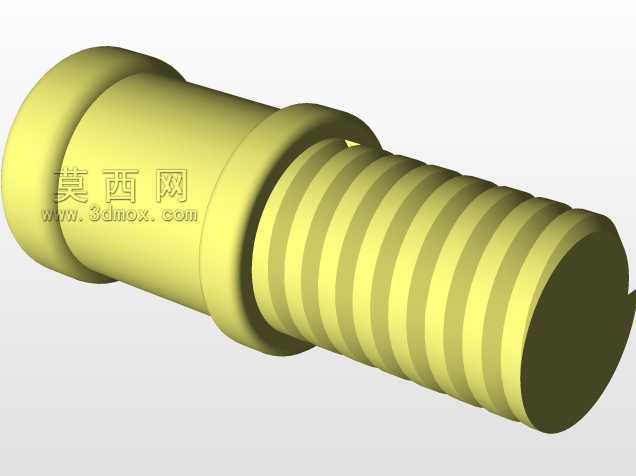

　　分度回转部分采用主轴+分度定位的组合结构，工件通过芯轴定位装夹在分度主轴上，可随主轴同步回转，每次转位90度后通过定位机构锁定回转位置，保证四个孔的等分精度。主轴的轴向设置了锁紧手柄，分度到位后扳动手柄即可锁紧主轴，避免钻削过程中主轴出现窜动或回转，影响钻孔精度。主轴的另一端设置轴向定位台阶，装夹工件时可直接靠紧台阶端面完成轴向定位，不需要额外测量轴向位置，装夹效率更高。

　　设计这套结构时，需要重点考虑几个工程实际问题：首先是分度定位的重复精度，定位元件采用耐磨的合金钢材质，经淬火处理后硬度达到HRC58-62，长期使用后磨损量极小，能长期保持分度精度；其次是排屑空间，钻套下方与工件表面之间预留了足够的排屑间隙，钻削产生的切屑可顺着间隙自然排出，不会堆积在钻套口造成钻头卡滞；再者是操作便利性，分度转位的操作手柄设置在工装正面，操作工站在钻床操作位即可单手完成转位、锁紧操作，不需要探身或挪动位置，符合人机工程学要求。

　　从实际使用场景来看，这套工装不需要搭配复杂的数控转台，纯机械结构的可靠性极高，在没有数控分度设备的普通加工车间也能快速投入使用，维护成本极低，日常只需要定期给回转主轴加注润滑脂、检查定位元件的磨损情况即可。对于加工批量在几十到几百件的盘套类零件，使用这套工装的加工效率比传统划线钻孔提升3倍以上，孔位的位置度合格率能稳定保持在99%以上，有效减少后续铰孔、装配环节的修配工作量。

　　结构的外形尺寸设计紧凑，整体高度控制在普通钻床的主轴行程范围内，不需要调整钻床的主轴极限位置即可完成全行程钻削；底座的安装孔间距采用通用化设计，可适配不同规格的钻床工作台T型槽间距，跨车间转用也不需要重新加工安装孔。回转主轴的内锥孔采用通用的莫氏锥度规格，可根据不同工件的内孔直径更换对应规格的定位芯轴，实现一套工装适配多种规格的同类型零件加工，提升工装的通用化率，降低车间的工装制作成本。

　　在钻削加工过程中，C型架的立板结构做了加强筋处理，钻削时的轴向切削力通过立板直接传递到底座，不会出现结构变形，保证钻套位置的稳定性；钻套安装座与立板采用一体式加工结构，同轴度、垂直度公差控制在0.02mm以内，从结构基础上保证钻孔的位置精度。这套分度结构没有复杂的传动部件，零件加工难度低，普通的铣、磨、钻工序即可完成所有零件的加工，车间的工具车间即可自主制作，制作周期短，成本低，非常适合机械加工车间的工艺装备快速落地需求。
