阶梯式带导向孔工件定位夹紧夹具

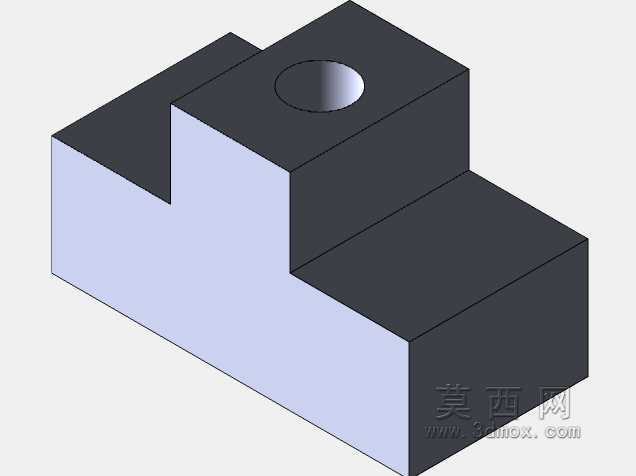

　　在常规机械加工工序里，这类阶梯构型的夹具主要承担小型异形工件的装夹定位任务，常见于普通铣床、钻床的工位装夹环节，也可适配小型加工中心的批量小件加工场景。从结构构型来看，主体采用阶梯式块体设计，高低两层的台阶面可直接作为工件定位的基准面，无需额外加装可调支承块，针对L型、阶梯型的异形毛坯件，能直接实现Z向与X向的粗定位，减少装夹时的找正时间。顶部开设的带衬套安装孔是核心功能结构，孔位经过同轴度公差校核，可压装硬化钢材质的钻套或者铰套，当进行孔加工工序时，刀具可顺着衬套内孔进给，避免刀具切削时出现偏摆，既能保证被加工孔的位置度公差，也能延长刀具的切削寿命，减少崩刀风险。

　　设计这类夹具时，首先要匹配对应工位的加工行程，整体块体的底面作为安装基准面，平面度公差控制在0.02mm以内，保证夹具固定在机床工作台上时不会出现翘曲，安装时可通过T型螺栓配合压板压紧，也可在底面加装定位键，与工作台的T型槽配合实现快速定位，减少每次换产时的夹具找正时长。阶梯的高度差是根据常见待加工工件的台阶尺寸设定的，台阶的垂直面与水平面的垂直度公差控制在0.015mm/100mm，避免工件装夹后出现定位偏移，导致加工尺寸超差。顶部的导向孔位置，是结合常见工件待加工孔的中心距参数设定的，孔的内壁预留了衬套压装的过盈量，压装后衬套不会因为切削振动出现松脱移位。

　　从实际使用场景来看，这类夹具不需要复杂的液压或者气动夹紧结构，可配合普通的机用虎钳或者压板直接固定待加工工件，适合小批量多品种的加工场景，换产时不需要复杂的调试，只要将工件的基准面贴紧夹具的台阶面，夹紧后即可开始加工，相比通用平口钳的装夹效率提升40%左右，同时能避免通用夹具装夹异形工件时出现的装夹变形问题。夹具的边角处都做了小尺寸的倒角处理，避免操作人员上下料时被锐边划伤，整体结构没有多余的突出部件，不会干涉刀具的进给路径，加工时的切屑可顺着台阶面滑落，不会在定位面上堆积，减少切屑垫在工件基准面下导致的定位误差。

　　在安装边界上，这类块式夹具的整体长宽尺寸适配多数中小型机床的工作台安装范围，不需要额外制作过渡连接板，底面的粗糙度达到Ra1.6，与工作台面贴合时能保证足够的接触刚度，切削时不会出现共振颤纹，提升被加工工件的表面质量。导向衬套可根据不同的加工刀具直径进行更换，不需要更换整个夹具体，能降低工装的制作成本，适配不同孔径的加工需求，当进行铣削工序时，也可将导向孔更换为定位销，实现工件的完全定位，满足多工序的装夹需求。这类夹具的结构刚性足够，在常规的切削参数下不会出现形变，能稳定保证加工尺寸的一致性，减少批量加工时的尺寸散差，降低废品率。
