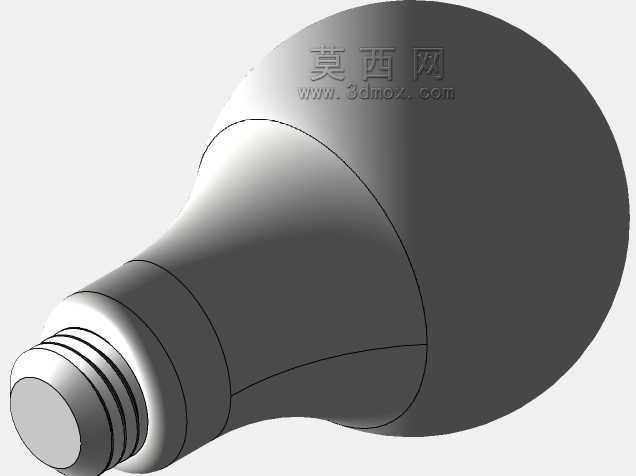

螺口式球形照明电灯泡三维结构设计

日常照明场景里，螺口球形灯泡是覆盖民用、商用、工业辅助照明最广的终端发光载体，小到家庭厨卫的局部补光、办公工位的桌面照明，大到厂房通道的应急照明、商超展柜的重点打光，都能见到这类结构的身影。做这个结构建模的时候，最先要卡准的是螺口安装端的尺寸边界，毕竟螺口是和通用灯座直接配合的部位，螺纹的牙距、牙型角度、端部接触电极的凸起高度都要完全适配通用E系列螺口灯座的公差要求，不然装上去要么拧不到位接触不良，要么螺纹卡涩拧不动，甚至会因为电极配合间隙过大出现打火隐患。

从结构拆分来看，整个灯泡分为三个核心功能段：最下端的金属螺口段，除了承担机械固定的作用，还要分别作为火线和零线的导电接触端，螺口侧壁和端部的中心触点之间必须做绝缘隔离，建模的时候要把绝缘层的装配间隙留出来，不能让金属螺口和中心触点出现结构干涉；中间的过渡衔接段是连接螺口和球形泡壳的部位，这里要做平滑的曲面过渡，一方面是避免应力集中——灯泡在安装拧动的时候，扭矩会通过螺口传递到整个壳体，如果过渡段有直角突变，长期受温度变化带来的热胀冷缩影响，很容易在转角位置出现开裂，另一方面过渡段的锥度也要适配自动化生产线的夹取定位，量产的时候机械手要夹着这个部位完成泡壳粘接、焊锡、检测等多道工序，锥度偏差过大会导致夹取定位偏移，直接影响生产良率。

球形泡壳部分是发光组件的容纳腔，内部要预留出灯珠基板、驱动电路的安装空间，建模的时候泡壳的壁厚要均匀，不能出现局部过薄或者过厚的情况——如果是玻璃材质的泡壳，壁厚不均在成型冷却的时候会因为应力差出现自爆，如果是PC材质的柔光泡壳，壁厚不均会导致光线透出的时候出现明暗斑块，影响照明效果。泡壳和过渡段的配合位置要做止口结构，方便涂胶粘接的时候定位，保证粘接后整个泡壳的同轴度，不会出现歪头的情况。

实际选型应用的时候，这类螺口球形灯泡的安装边界非常友好，不需要额外的定制灯座，只要匹配对应螺口规格的通用灯座就能直接替换，不管是新装还是旧灯维护都能快速完成。设计的时候还要考虑散热结构的预留，虽然现在LED光源的发热比传统白炽灯小很多，但长期工作的时候驱动电路和灯珠产生的热量还是要通过螺口金属段散出去，所以过渡段和螺口的连接位置要保证接触面积足够，不能做多余的镂空结构影响热传导路径。

很多新手做这类灯泡建模的时候，容易把注意力全放在球形泡壳的曲面顺滑度上，忽略了螺口部分的螺纹细节和电极位置的尺寸公差，最后打样出来装不上标准灯座，要么就是泡壳内部空间留的不够，驱动板放不进去，要么就是过渡段的曲面曲率没调好，渲染出来的光影过渡生硬，和实际产品的质感差很多。做这类通用照明配件的结构设计，核心不是做多么夸张的异形造型，而是要在满足通用安装互换性的前提下，把各个配合部位的公差、结构强度、装配工艺性都考虑到位，毕竟这类产品是要走大规模量产的，每一处结构细节的偏差，放大到几十万上百万的产量里，都会带来不小的良率损失。另外还要考虑使用过程中的维护便利性，螺口的设计本身就是为了让普通用户不用工具就能徒手更换灯泡，所以建模的时候螺口的起始牙位置也要做对应的定位标记，保证用户拧动的时候第一圈就能顺利入扣，不会出现错牙的情况。
